3.4.2. Arcserve 復旧ポイントサーバー

本書では、例としてWindows Server 2016にArcserve UDP復旧ポイントサーバーをインストールする手順を記載します。

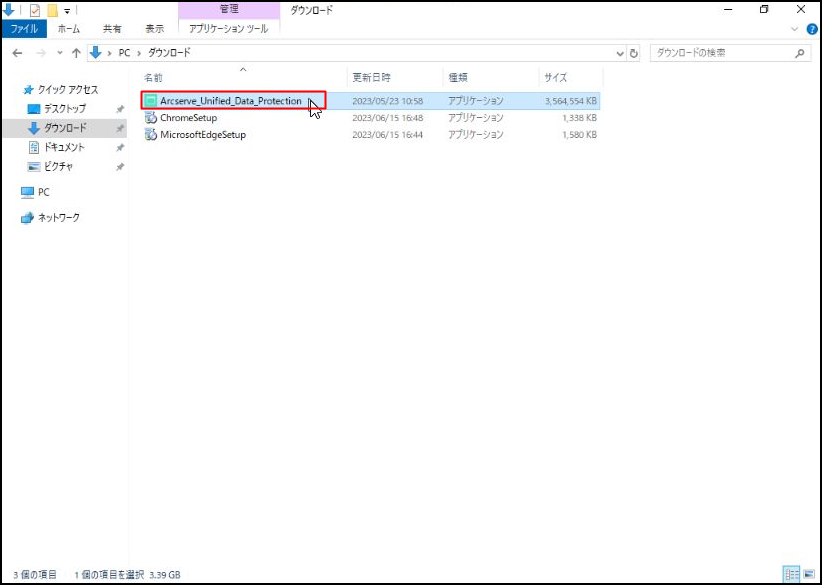

1.Arcserveの復旧ポイントサーバーをインストールするコンピューターに、AdministratorまたはAdministratorsグループのユーザーでログインします。Arcserve Webサイトから、ダウンロードしたインストーラが保存されているフォルダーを開き、「Arcserve_Unified_Data_Protection.exe」をダブルクリックします。セットアップウィザードが開始されます。

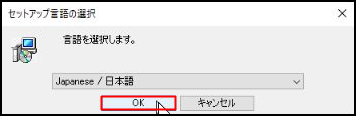

2.「セットアップ言語の選択」画面にて、利用する言語を選択してください。

（ここでは日本語を選択します。）［OK］をクリックします。

注釈

サポートされているオペレーティングシステムの英語以外の版が検出された場合、製品をインストールする際に言語を選択する必要があります。Arcserveの日本語版をインストールする場合は、WindowsOSの言語を日本語に設定してからインストールしてください。

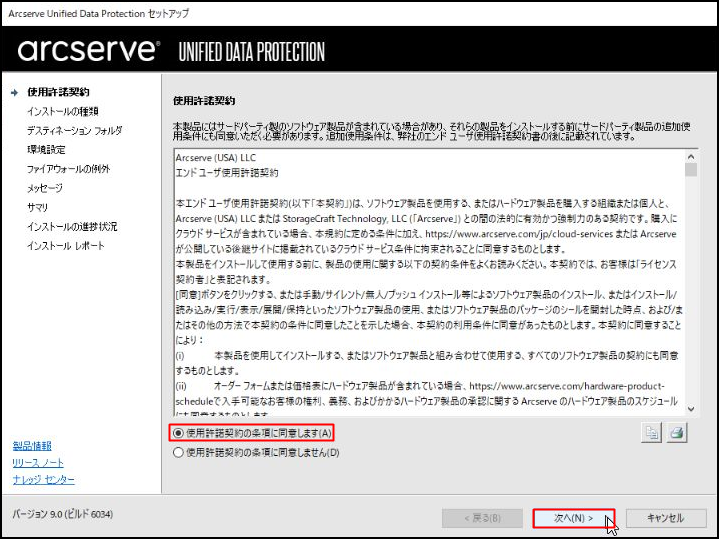

3.「使用許諾契約」ダイアログボックスで使用許諾契約の条件を確認し、

同意する場合は［使用許諾契約の条項に同意します］にチェックを入れ、［次へ］をクリックします。

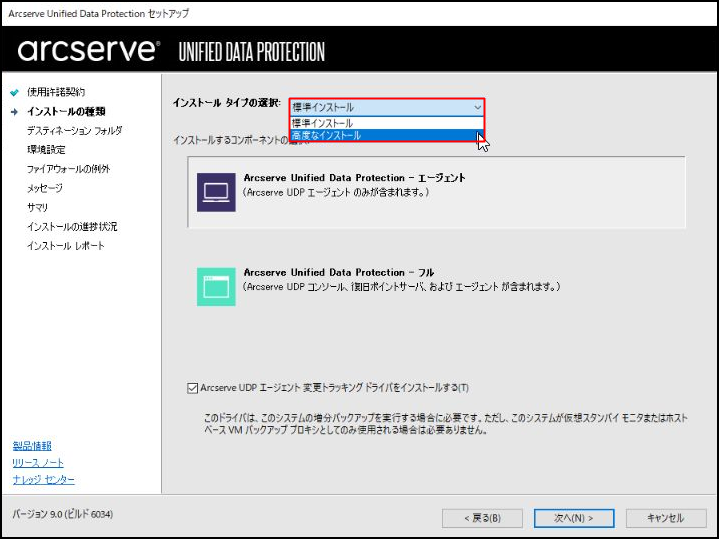

4.「インストールの種類」画面の「インストールタイプの選択」で［高度なインストール］を選択します。

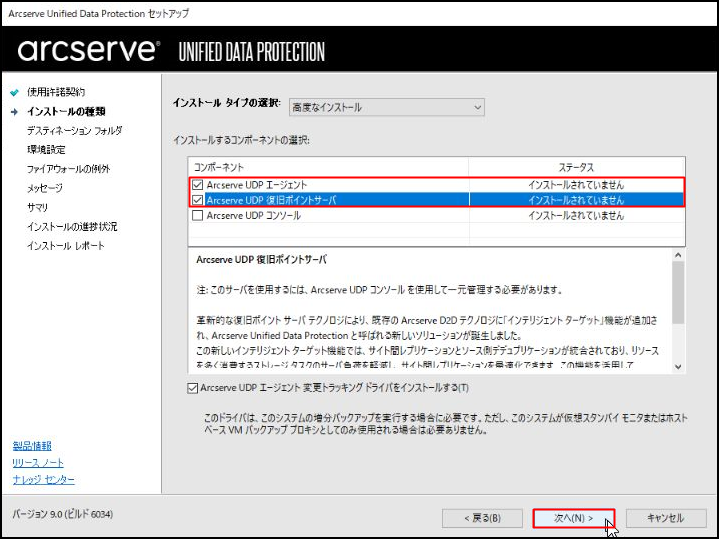

5.［Arcserve UDPエージェント］［Arcserve UDP復旧ポイントサーバ］にチェックを入れ、［次へ］をクリックします。

※「ArcserveUDP復旧ポイントサーバ」をインストールする場合、「ArcserveUDPエージェント」をインストールする必要があります。

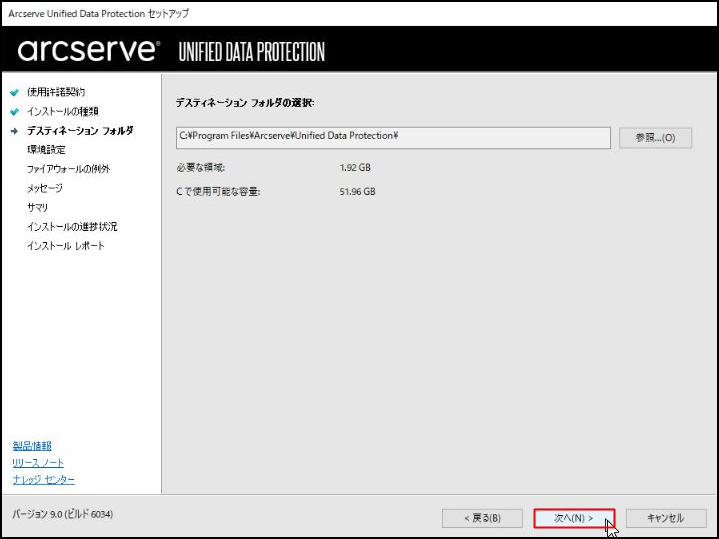

6.インストールする場所を指定または参照し、［次へ］をクリックします。

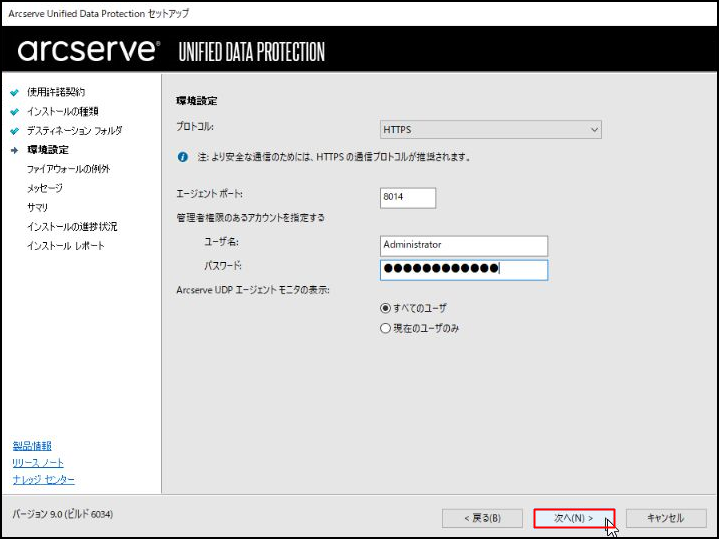

7.使用するプロトコルを 「HTTPS」 または 「HTTP」から選択します。ここでは、HTTPSを選択します。

このポート番号は、WebベースのUIに接続する際に使用されます。

デフォルト値：エージェントポート...8014

※補足

Windowsのインストールで利用可能なポート番号は1024～65535です。指定したポート番号が開いていて利用できることを確認してください。セットアップでは、利用できないポートではインストールできません。ここで登録したポート番号を使用して、Arcserveをリモートのブラウザーからも操作できます。

バックアップに使用するWindows管理者の「ユーザ名」と「パスワード」を入力し、［次へ］をクリックします。

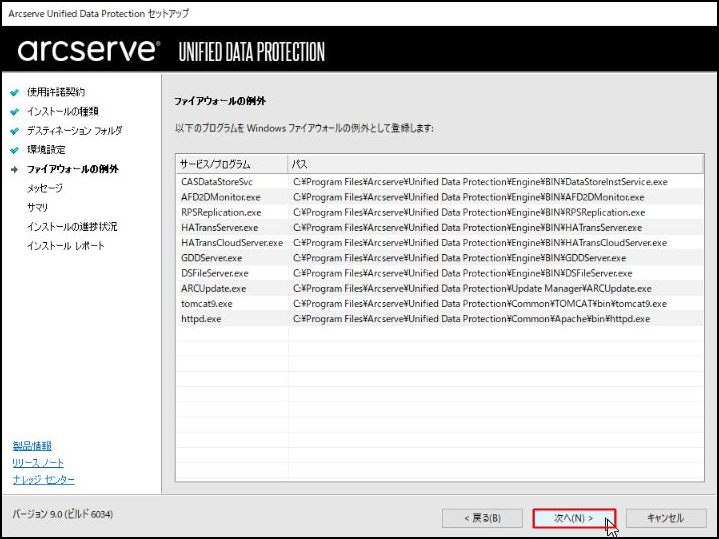

8.利用するプログラムがWindowsファイアウォールの例外として登録されます。

［次へ］をクリックします。

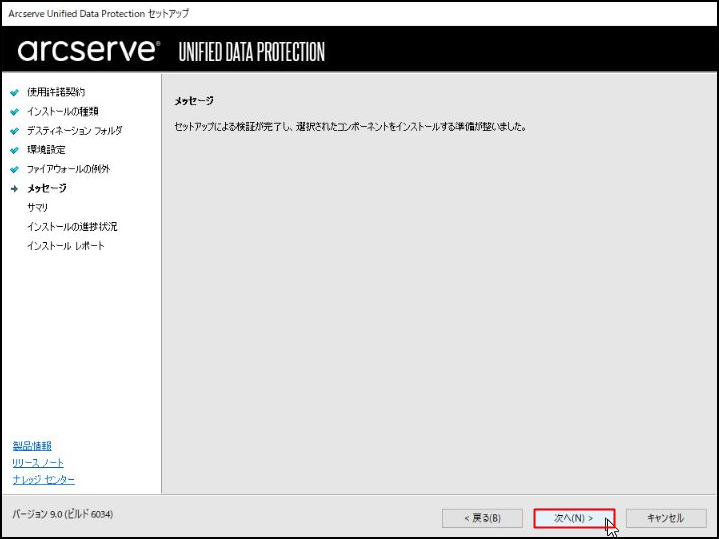

9.セットアップの検証が完了し、インストールの準備が整うと、以下の画面が表示されます。

［次へ］をクリックします。

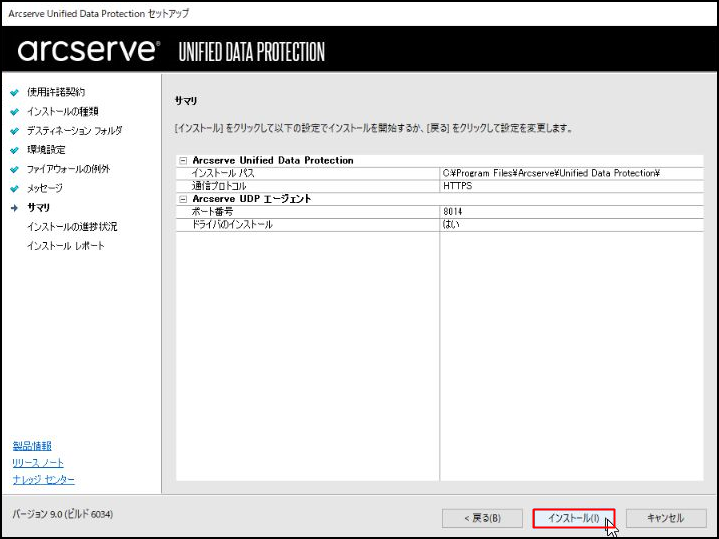

10.サマリー画面が表示されます。［インストール］をクリックします。

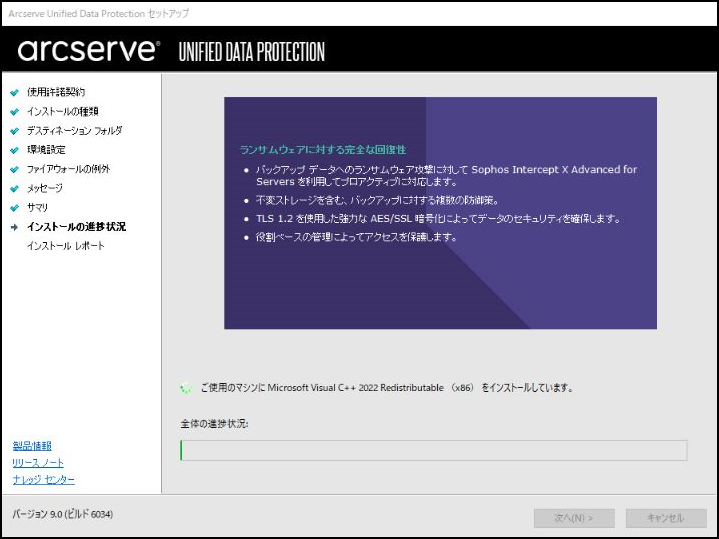

11.インストールが開始されます。

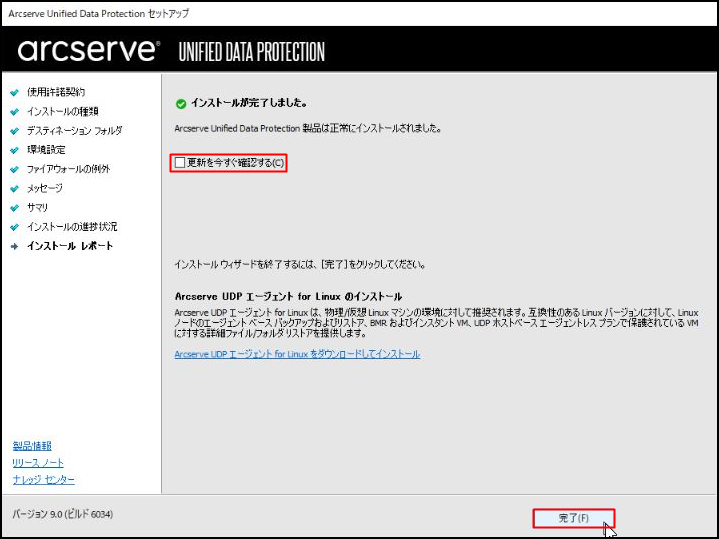

12.［更新を今すぐ確認する］にチェックが入っていない状態で、［完了］をクリックします。

［更新を今すぐ確認する］にチェックを入れた場合、製品の更新を確認でき、最新の状態にできます。

以上でインストールは完了です。
