1.5. ブロックストレージを作成する

ブロックストレージを作成します。

以下の手順は、RAC_DATA_Vol1のものです。同様に、システム構成に記載のすべてのブロックストレージボリュームを作成する必要があります。

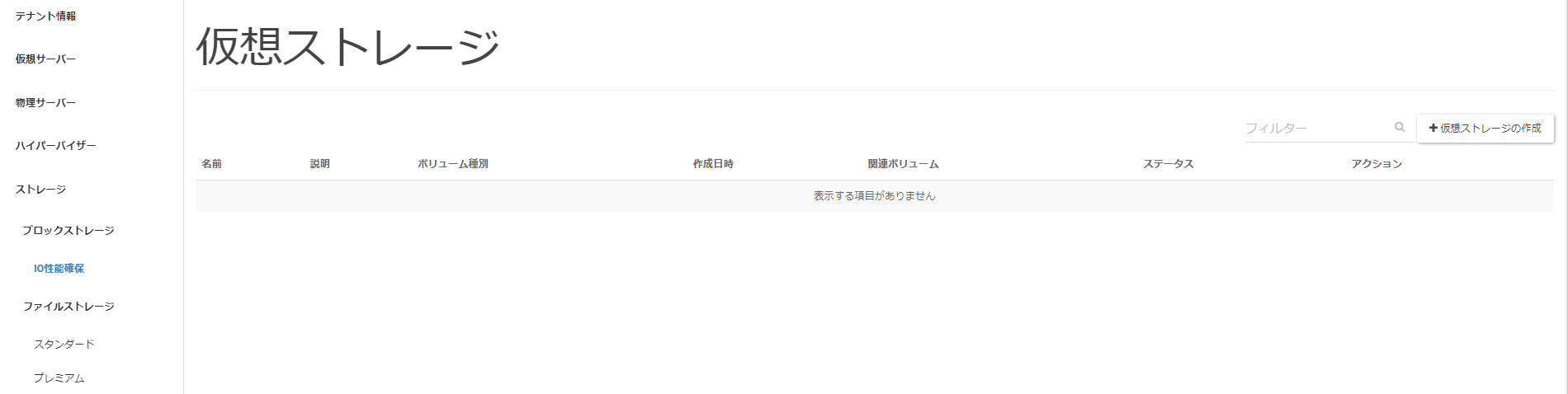

メニューリストの中から［ブロックストレージ］＞［IO性能確保］と遷移し、［仮想ストレージの作成］をクリックします。

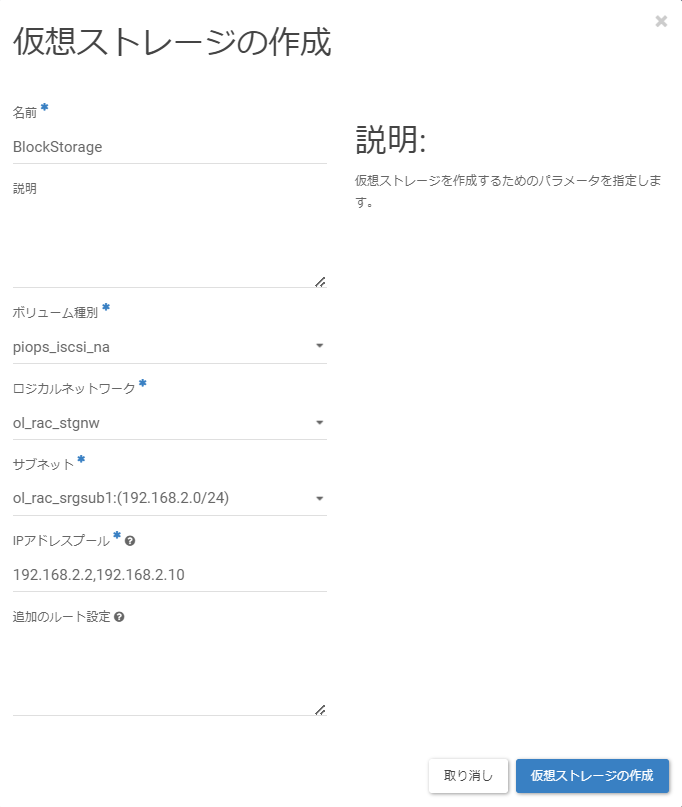

「仮想ストレージの作成」画面に遷移後、以下の値を入力し、［仮想ストレージの作成］をクリックします。

• 名前：BlockStorage
• ボリューム種別：piops_iscsi_na
• ロジカルネットワーク：ol_rac_stgnw
• サブネット：ol_rac_srgsub1:(192.168.2.0/24)
• IPアドレスプール：192.168.2.2,192.168.2.10

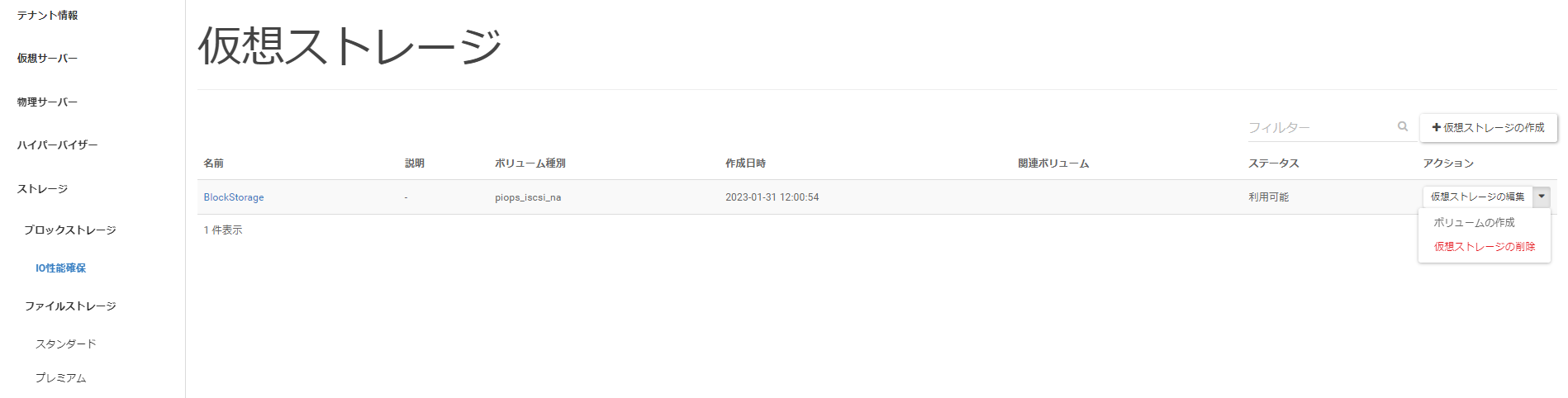

作成したブロックストレージの［アクション］プルダウンメニューから［ボリュームの作成］をクリックします。

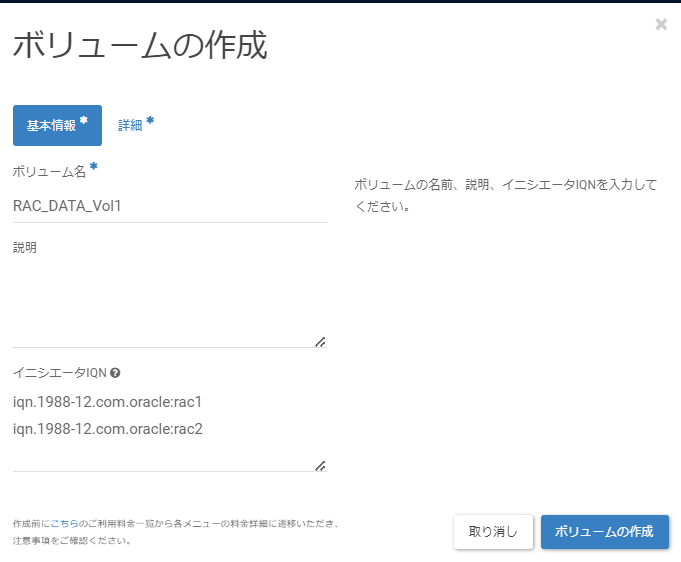

「ボリュームの作成」画面の［基本情報］タブに遷移後、以下の値を入力し、［詳細］タブをクリックします。

• ボリューム名：RAC_DATA_Vol1

• イニシエータIQN

  • iqn.1988-12.com.oracle:rac1
  • iqn.1988-12.com.oracle:rac2

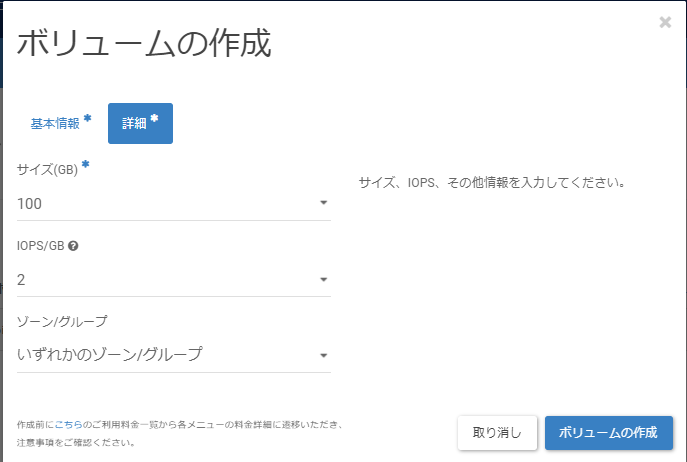

［詳細］タブに遷移後、以下の値を入力し、［ボリュームの作成］をクリックします。

• サイズ(GB)：100
• IOPS/GB：2
• ゾーン/グループ：いずれかのゾーン/グループ

以上でブロックストレージボリュームの作成は、完了です。
