1.2. ロジカルネットワークを作成する¶
ロジカルネットワークを作成します。
以下の作成手順は、Public Networkのものです。同様に、システム構成に記載のすべてのロジカルネットワークを作成する必要があります。セグメント(インターコネクトセグメント、ストレージセグメント)を作成する必要があります。

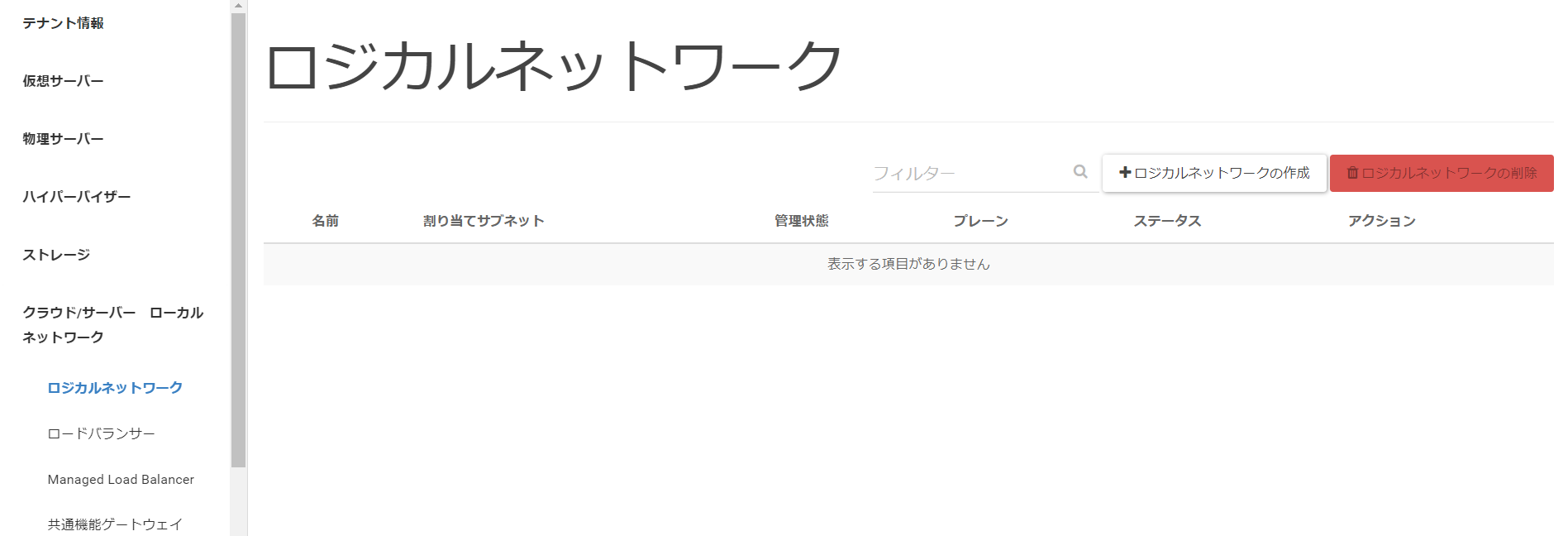

メニューリストの中から[ネットワーク]>[ロジカルネットワーク]と遷移し、[ロジカルネットワークの作成]をクリックします。

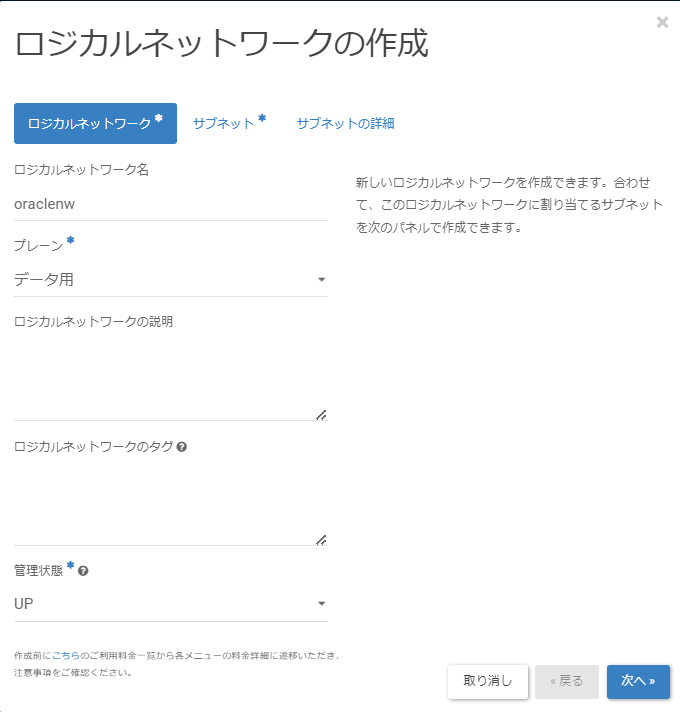

「ロジカルネットワーク」画面に遷移後、以下の値を入力し、[次へ]をクリックします。
- ロジカルネットワーク名:oraclenw
- プレーン:[データ用]
- 管理状態:[UP]

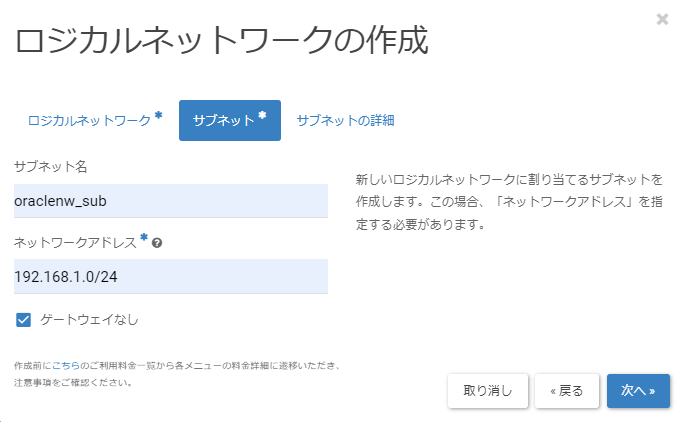

「サブネット」画面に遷移後、以下の値を入力し、[次へ]をクリックします。
- サブネット名:oraclenw_sub
- ネットワークアドレス:192.168.1.0/24
- ゲートウェイなし:チェック

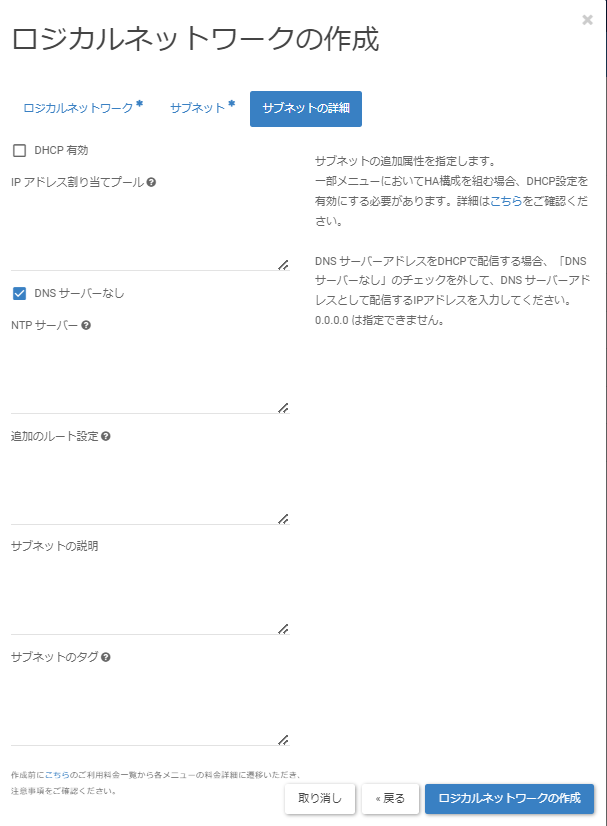

「サブネットの詳細」画面に遷移後、以下の値を入力し、[ロジカルネットワークの作成]をクリックします。
- DHCP有効:チェックなし
以上でロジカルネットワークの作成は、完了です。
