1.1. システムの構成を確認する¶
本書ではSmart Data Platform(以下SDPF)環境上にOracle Real Application Clusters(以下RAC)12c Release 1(12.1.0.2)構成を構築する手順を説明します。
注釈
本書で提示する構成は一例であり、性能を保証するものではありません。性能、可用性、保守性などのお客さま要件に応じた設計が必要です。
1.1.1. システム構成¶
<凡例>
今回構築するシステムのサーバーインスタンスOSは、以下のとおりです。
OS | バージョン | |
---|---|---|
RAC用サーバーインスタンス(VM) | Oracle Linux | 7.X |
※Xはマイナーバージョンを示します。
今回構築するシステムのサーバーインスタンスボリューム情報は、以下のとおりです。
サーバーインスタンス名 | ボリューム名 | サイズ(GB) | グループ | 説明 |
---|---|---|---|---|
rac1.example.com | RAC1_OS_Vol | 40 | zone1-groupa | RAC1のOS用※ |
RAC1_DB_Vol | 40 | zone1-groupa | RAC1のOracleソフトウェアインストール用 | |
rac2.example.com | RAC2_OS_Vol | 40 | zone1-groupb | RAC2のOS用※ |
RAC2_DB_Vol | 40 | zone1-groupb | RAC2のOracleソフトウェアインストール用 |
※RACのOS用ボリュームのディスクパーティション構成は、 Oracle詳細情報 をご確認ください。
今回構築するシステムのロジカルネットワーク情報は、以下のとおりです。
ロジカルネットワーク名 | サブネットワーク名 | ネットワークアドレス | 用途 |
---|---|---|---|
oraclenw | oraclenw_sub | 192.168.1.0/24 | Public用セグメント |
ol_rac_stgnw | ol_rac_srgsub1 | 192.168.2.0/24 | ブロックストレージ用セグメント |
rac_priv1 | rac_priv1_sub | 192.168.3.0/24 | Interconnect1用セグメント |
rac_priv2 | rac_priv2_sub | 192.168.4.0/24 | Interconnect2用セグメント |
今回構築するシステムのIPアドレス情報は、以下のとおりです。
oraclenw | ol_rac_stgnw | rac_priv1 | rac_priv2 | |
---|---|---|---|---|
rac1 | 192.168.1.31 | 192.168.2.31 | 192.168.3.31 | 192.168.4.31 |
rac1-vip | 192.168.1.33 | - | - | - |
rac2 | 192.168.1.32 | 192.168.2.32 | 192.168.3.32 | 192.168.4.32 |
rac2-vip | 192.168.1.34 | - | - | - |
rac-scan | 192.168.1.35
192.168.1.36
192.168.1.37
|
- | - | - |
BlockStorage | - | 192.168.2.2
192.168.2.3
|
- | - |

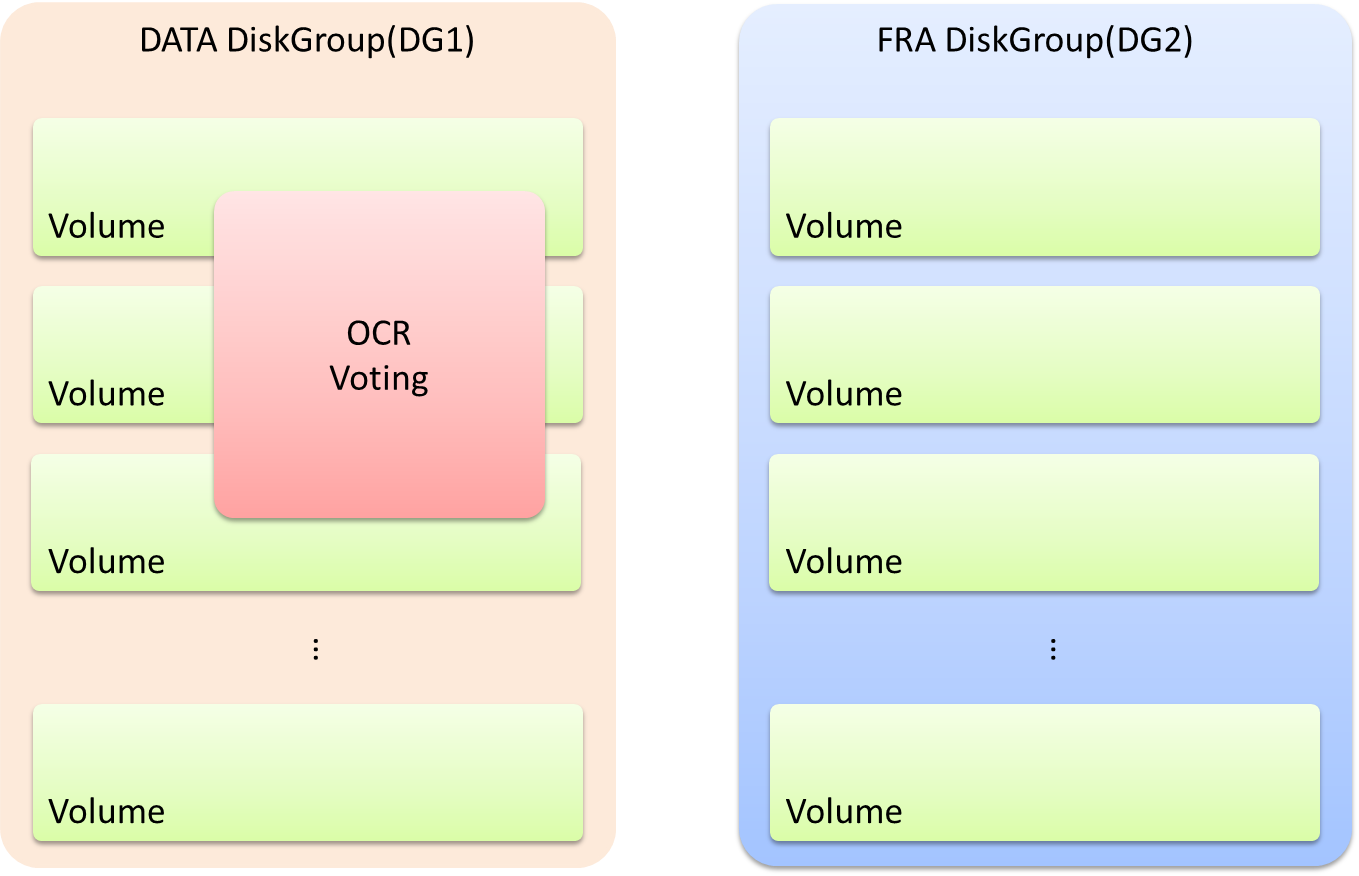

今回構築するシステムのブロックストレージとディスクグループ情報は、以下のとおりです。
ブロックストレージ名 | ボリューム名 | サイズ(GB) | デバイス名 | イニシエーター名 | ASMディスクグループ名 |
---|---|---|---|---|---|
BlockStorage | RAC_DATA_Vol1 | 100 | mpath-data-0001 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
DATA |
RAC_DATA_Vol2 | 100 | mpath-data-0002 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
||
RAC_DATA_Vol3 | 100 | mpath-data-0003 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
||
RAC_FRA_Vol1 | 100 | mpath-fra-0001 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
FRA | |
RAC_FRA_Vol2 | 100 | mpath-fra-0002 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
1.1.2. Oracle RAC構築フロー¶
本書でRACを構築するまでのフローは、以下のとおりです。
- SDPFのGUIまたはAPIを利用し、ロジカルネットワーク、ブロックストレージ、RAC用サーバーインスタンスを作成します。
- RAC用サーバーインスタンスOSの設定をします。
- Grid Infrastructureのインストールおよび設定をします。
- データベースソフトウェアをインストールします。
- データベースを作成します。
