1.1.1.1. 構成イメージ、用語、IP情報を確認する¶
注釈
- 本項は、下記の「構成イメージ」をもとにご紹介します。
- 構成イメージ内の用語につきましては、下記の「用語」をご確認ください。

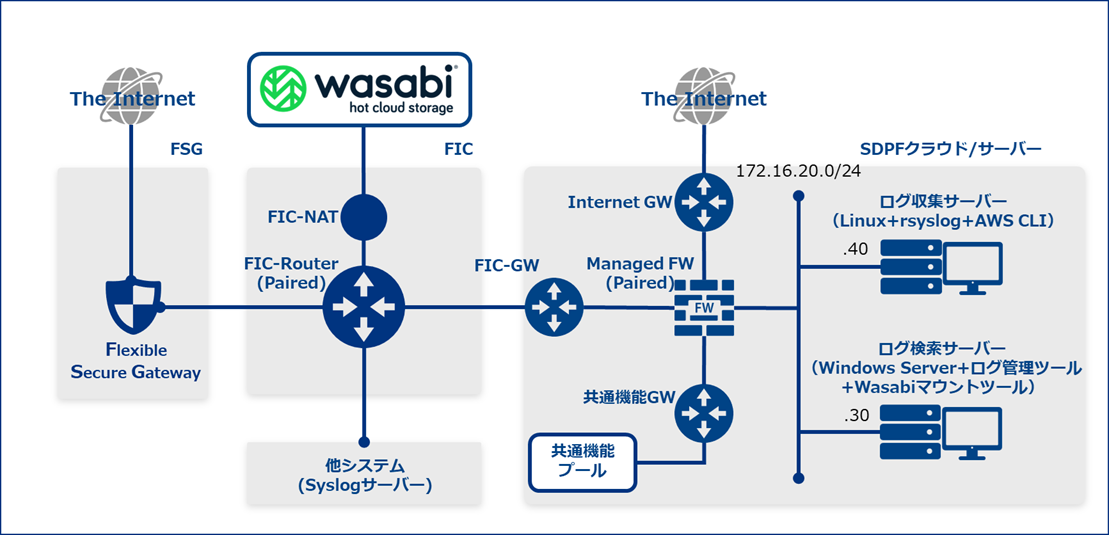

構成イメージ¶
用語を確認する¶
用語 |
説明 |
参考URL |
SDPFクラウド/サーバー(以下SDPFクラウド) |
|
https://www.ntt.com/business/services/data-utilization/dxplatform/sdpf/cloud.html |
Flexible Secure Gateway(以下FSG) |
|
|
Flexible InterConnect(以下FIC) |
|
|
Wasabiオブジェクトストレージ(以下Wasabi) |
|
|
SDPFクラウド/サーバーのインターネットゲートウェイ |
|
|
Windows用S3互換ストレージマウントツール
(図中ではWasabiマウントツールと記載)
|
|
|
ログ収集サーバー |
|
|
ログ検索サーバー |
|
|
rsyslog |
|
|
logrotate |
|
|
AWS Command Line
Interface(以下AWS CLI)
|
|
|
ログ管理ツール |
|
仮想サーバーおよびソフトウェアを確認する¶
例として、本項で利用する仮想サーバーおよびソフトウェアの情報を記載します。
名称 |
バージョン |
ホスト名 |
IPアドレス |
ログ検索サーバー |
Windows Server 2019 |
winlogsv01 |
172.16.20.30 |
ログ収集サーバー |
Red Hat Enterprise Linux 8.10 |
linuxlogsv01 |
172.16.20.40 |
rsyslog |
8.2102.0-15.el8_10.1 |
－ |
－ |
logrotate |
3.14.0 |
－ |
－ |
AWS CLI |
1.24.10 |
－ |
－ |
ALog |
1.1.0 |
－ |
－ |
JPCYBER S3 Drive |
6.0.1068.0 |
－ |
－ |
種類 |
Path |
hostname設定 |
/etc/hosts |
RateLimit制限変更 |
/etc/systemd/journald.conf |
rsyslog設定 |
/etc/rsyslog.d/rsyslog.conf
/etc/rsyslog.d/rsyslog-alog.conf
|
logrotate設定 |
/etc/logrotate.d/rsyslog |
awscli shell |
/var/log/rsyslog/awscli.sh |
ログ収集場所 |
/var/log/rsyslog/hostname/xxx/yyyy/yyyymmdd/hostname.xxx.log-yyyymmdd.gz |
ログ収集場所
（ログ検索サーバー用）
|
/var/log/rsyslog-alog/hostname/xxx/hostname.xxx.log-yyyymmdd.gz |
