はじめに¶
本書では、SDPF Virtual Server環境において構築支援ツールを用いたOracle Real Application Clusters(以下、RAC)の構成方法を説明します。
本構築支援ツールを使用することで、Oracle RACの設定作業およびミスを軽減することができます。
注釈
本書で提示する構成は一例であり、性能を保証するものではありません。性能、可用性、保守性などのお客様要件に応じた設計が必要です。
システム構成¶
本書では、以下のシステム構成図に示した2ノードRAC構成の構築手順を通して、構築支援ツールを使用したRAC構築方法について説明します。
※本ツールを使用して3台以上のRACを構成することも可能です。
<凡例>
今回構築するシステムのサーバーインスタンスOSは、以下の通りです。
| OS | バージョン | |
|---|---|---|
| RAC用サーバーインスタンス(VM) | Oracle Linux | 7.X |
| Ansible用サーバーインスタンス(VM) | CentOS | 7.X |
※Xはマイナーバージョンを示します。
今回構築するシステムのサーバーインスタンスボリューム情報は、以下の通りです。
| サーバーインスタンス名 | ボリューム名 | サイズ(GB) | グループ | 説明 |
|---|---|---|---|---|
| rac1.cloud.lab.oratest.com | RAC1_OS_Vol | 40 | zone1-groupa | RAC1のOS用※ |
| RAC1_DB_Vol | 40 | zone1-groupa | RAC1のOracleソフトウェアインストール用 | |
| rac2.cloud.lab.oratest.com | RAC2_OS_Vol | 40 | zone1-groupb | RAC2のOS用※ |
| RAC2_DB_Vol | 40 | zone1-groupb | RAC2のOracleソフトウェアインストール用 |
※RACのOS用ボリュームのディスクパーティション構成は、 Oracle詳細情報 をご確認ください。
今回構築するシステムのロジカルネットワーク情報は、以下の通りです。
| ロジカルネットワーク名 | サブネットワーク名 | ネットワークアドレス | 用途 |
|---|---|---|---|
| oraclenw | oraclenw_sub | 192.168.1.0/24 | Public用セグメント |
| ol_rac_stgnw | ol_rac_srgsub1 | 192.168.2.0/24 | ブロックストレージ用セグメント |
| rac_priv1 | rac_priv1_sub | 192.168.3.0/24 | Interconnect1用セグメント |
| rac_priv2 | rac_priv2_sub | 192.168.4.0/24 | Interconnect2用セグメント |
今回構築するシステムのIPアドレス情報は、以下の通りです。
| oraclenw | ol_rac_stgnw | rac_priv1 | rac_priv2 | |
|---|---|---|---|---|
| ansible | 192.168.1.13 | - | - | - |
| rac1 | 192.168.1.31 | 192.168.2.31 | 192.168.3.31 | 192.168.4.31 |
| rac1-vip | 192.168.1.33 | - | - | - |
| rac2 | 192.168.1.32 | 192.168.2.32 | 192.168.3.32 | 192.168.4.32 |
| rac2-vip | 192.168.1.34 | - | - | - |
| rac-scan | 192.168.1.35
192.168.1.36
192.168.1.37
|
- | - | - |
| BlockStorage | - | 192.168.2.2
192.168.2.3
|
- | - |

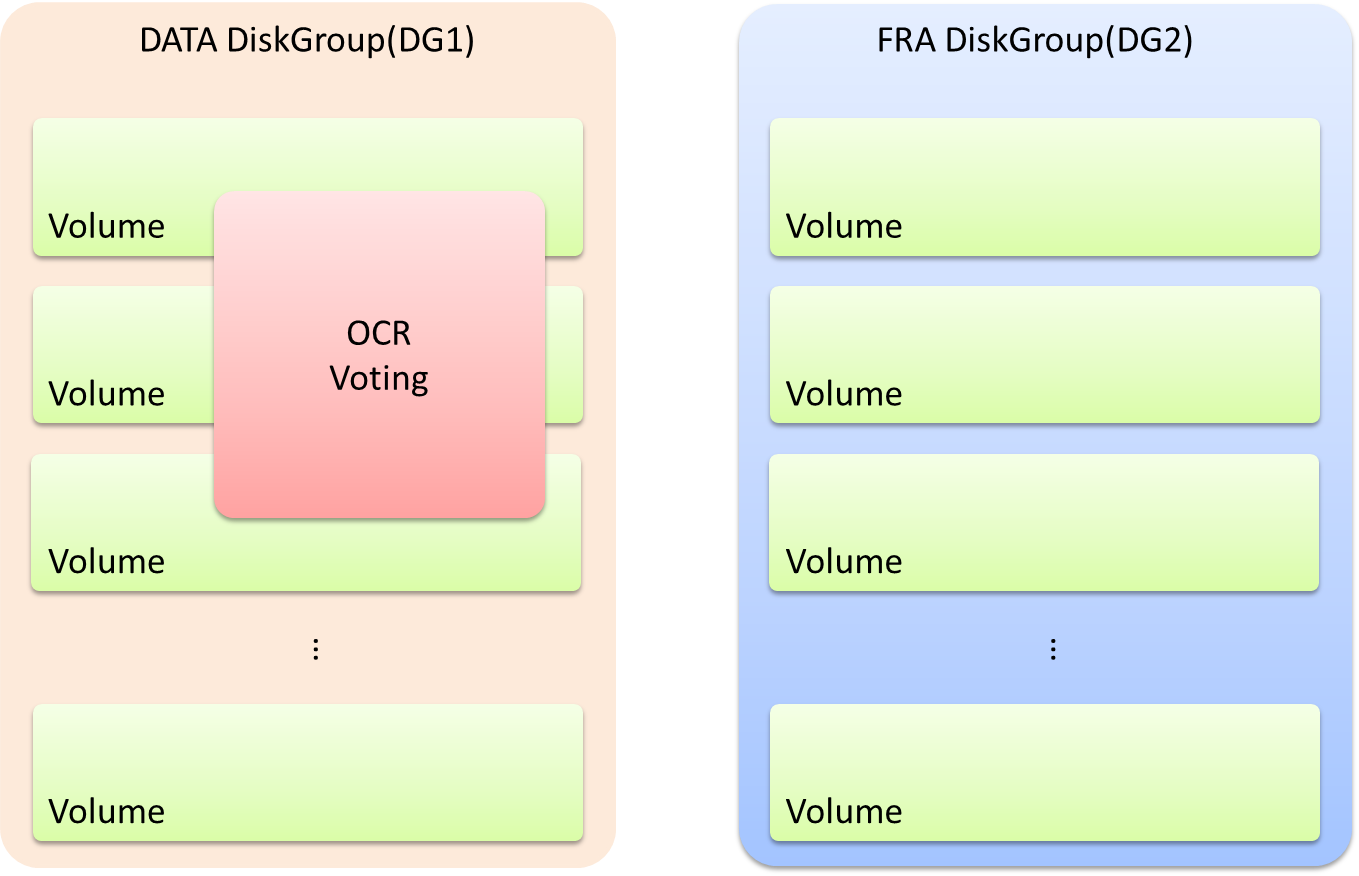

今回構築するシステムのブロックストレージとディスクグループ情報は、以下の通りです。
| ブロックストレージ名 | ボリューム名 | サイズ(GB) | デバイス名 | イニシエーター名 | ASMディスクグループ名 |
|---|---|---|---|---|---|
| BlockStorage | RAC_DATA_Vol1 | 100 | mpath-DATA-0001 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
DATA |
| RAC_DATA_Vol2 | 100 | mpath-DATA-0002 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
||
| RAC_DATA_Vol3 | 100 | mpath-DATA-0003 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
||
| RAC_FRA_Vol1 | 100 | mpath-FRA-0001 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
FRA | |
| RAC_FRA_Vol2 | 100 | mpath-FRA-0002 | iqn.1988-12.com.oracle:rac1
iqn.1988-12.com.oracle:rac2
|
構築支援ツールの構成と実行フロー¶
構成¶
構築支援ツールは、以下のツールで構成されます。
パラメータファイル作成ツール
事前チェックツールおよびRAC自動構築ツールで利用するパラメータファイルを作成するツールです。
本ツールで、パラメータファイルの作成、パラメータに対する検証（バリデーション）を行います。
事前チェックツール
RAC自動構築ツールの実行に必要な環境が整っていることを確認するツールです。
本ツールで、構成不備をチェックし、RAC自動構築ツールが、構成に失敗することを防ぎます。
RAC自動構築ツール
お客様が、指定されたパラメータを元にRACを自動構築するツールです。本ツールは、Ansibleを利用しています。
本ツールで、RAC固有のOS設定やソフトウェア(Oracle Clusterware)のインストールを自動で実施します。
※本ツールでは、Oracle Databaseインスタンスは作成されません。Databaseインスタンスは、Oracle Database Configuration Assistant(DBCA)などを使用して作成してください。
実行フロー¶
構築支援ツールを利用してRACを構築するまでのフローは、以下の通りです。
- システムを構成する各コンポーネントを作成します。※
- Ansible用サーバーインスタンスを作成します。
- パラメータファイル作成ツール を利用し、パラメータファイルを作成します。
- 事前チェックツール を利用し、RAC自動構築ツールの実行可能な構成になっていることを確認します。
- RAC自動構築ツール を利用し、RACの構築および正常性確認を実施します。
※ 作成手順は、OracleRAC構築手順例 をご確認下さい。
RAC構築支援ツールは、「Grid Infrastructure と ASM DiskGroupの作成」および「Oracleソフトウェアのインストール」を実施します。
