21.3. FIC-Connection(Router-Router(XaaS))を購入する

いずれかのエリアで購入済のFIC-Router(アドオンとして FIC-NAT も購入済)から、FIC-Router(XaaS)としてEndPointを用意しているXaaS事業者に接続するまでの手順を示します。接続までの大まかな流れは以下のとおりです。

  1. 接続先のXaaS事業者に対し、接続の承認を申請する
  2. 接続先のXaaS事業者からの承認をうけて、実際に接続する

注釈

  • 接続後に設定を変更する際には、改めて接続先XaaS事業者からの承認が必要になります。
  • 接続の廃止は承認の必要はなく、お客様側・接続先XaaS事業者側のどちらからでも実施できます。

21.3.1. 事前に準備いただくもの

  • 購入済の接続元FIC-Router(FIC-NAT購入済であること)
  • FIC-NATにてポリシー設定を行ったFIC-RouterのRouting Group名
  • 接続するXaaS事業者側キー情報(XaaS事業者によっては不要)

21.3.2. 申し込みフロー

購入、および廃止の申し込みフローは下図となります。

../_images/FIC_Router-Router(XaaS)_Flow_01.png

図 21.3.1 申し込みフロー

21.3.3. 購入から接続承認申請までの流れ

  1. 「エリアビュー」 画面左側のメニューの [コネクション] を押下すると、「コネクションメニュー」 が開きます。 [購入] ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。

  2. 「コネクション購入メニュー」 画面の 「XaaS接続」 の列から、接続先のXaaS事業者が公開しているサービスを探します(右上の 「Filter」 にて公開サービスの検索が可能です)。

    ../_images/FIC_routerrouter_21.3_menu_01.png

    図 21.3.2 コネクション接続メニュー

  3. 公開サービスの名称に 「Router(XaaS)」 となっている項目が見つかったら、項目の左側にあるファイルの形をしたアイコンをクリックすることで、 「公開サービス情報」 ダイアログが開きます。該当するサービスの詳細情報を確認したら、 [閉じる] ボタンを押下してダイアログを閉じてください。

    ../_images/FIC_routerrouter_21.3_Information_01.png

    図 21.3.3 公開サービス情報ダイアログ

  4. 改めて 「コネクション購入メニュー」 画面にて、該当するサービスに対応する 「Router(XaaS)」 メニューを選択してください。 「Other Cloud接続メニュー」 が表示されるので、 [STEP1 接続承認申請] ボタンを押下します。 「Other Clouds接続承認申請ガイダンス」 画面が開くので [次へ] ボタンを押下してください。

  5. 「Other Clouds接続の購入手続き」 ダイアログの指示に従って、接続元とするFIC-Routerを 「エリアビュー」 から選択してください。

    注釈

    FIC-Routerを選択できない場合、FIC-NATが未購入か、購入済のFIC-NATにおいてポリシーが未設定と考えられます。FIC-NATの設定を確認してください。

  6. 「コネクションの購入情報入力(Router(XaaS))」 画面にて必要な情報を入力し、 [確認] ボタンを押下します。

    表 21.3.1 「コネクションの購入情報入力(Router(XaaS))」画面入力項目一覧
    項番 入力項目 説明 購入後変更
    1 コネクション名 L3接続のFIC-Connectionについて を参照
    2 接続帯域 L3接続のFIC-Connectionについて を参照
    3 ルータID 固定値のID ×
    4 Routing Group L3接続のFIC-Connectionについて を参照 ×
    5 BGP Filter Ingress 経路制御で利用するパラメータ を参照
    6 Sellerキー情報
    接続先のXaaS事業者側キー情報(XaaS事業者によっては不要)。
    必要有無、および必要な際のキー情報はXaaS事業者にご確認ください。
    ×
    ../_images/FIC_routerrouter_15.3_input_01.png

    図 21.3.4 コネクションの購入情報入力(Router(XaaS))

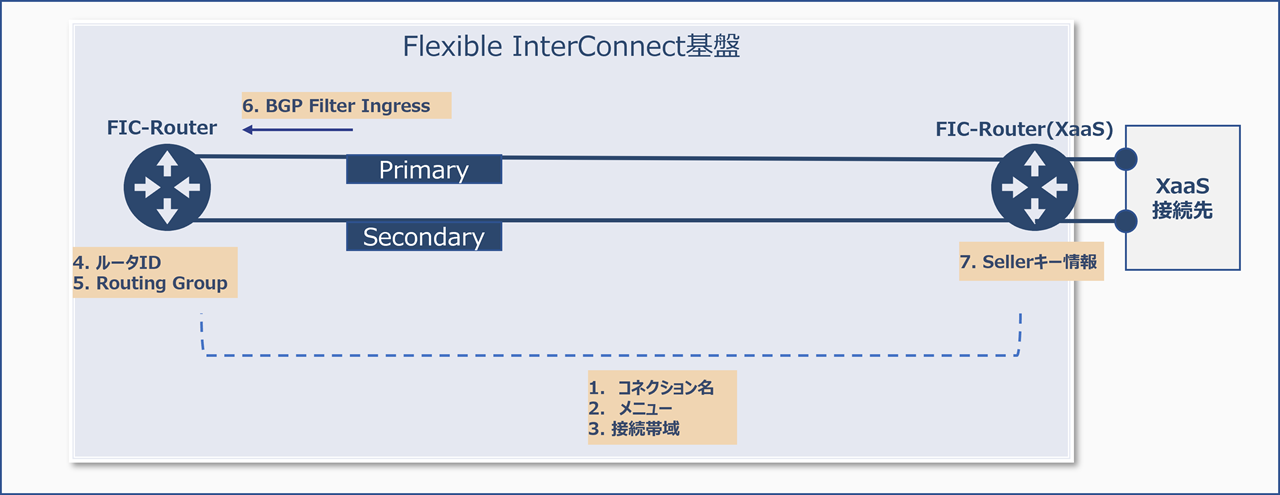

    ../_images/FIC_Router-RouterXaaS_Image_01.png

    図 21.3.5 割り当てイメージ

  7. 「コネクションの購入確認」 画面の内容を確認して [申請] すると、 「コネクション購入申し込み受付完了」 画面が開くので、 [OK] を押下してください。同画面に表示されている「リクエスト番号」にて、接続先XaaS事業者に対する「許可リクエスト」が発行され、承認待ちの状態になります。

注釈

  • 許可リクエストが発行されると[system@ecl.ntt.com]から許可リクエストを申請したお客さまとXaaS事業者の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーにメール通知されます。
  • 許可リクエストの回答期限は30日です。XaaS事業者にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、お客さまが「STEP1 接続承認申請」から申し込みをする必要があります。

21.3.4. XaaS事業者による接続承認

XaaS事業者によりFIC-Connection XaaSの接続承認を実施します。
XaaS事業者によってはFIC-Connection XaaSの接続承認をXaaS利用者にて実施いただく場合がございます。詳細は各XaaS事業者へ確認ください。
接続承認の手順につきましては こちら をご確認ください。
  1. 「受信した許可リクエスト情報」 画面の [アクション] に、XaaS利用者が接続申請時に入力した内容がJSON形式で表示されます。XaaS利用者からの接続申請に誤りがないことを確認してください。

    ../_images/FIC_PermissionRequest_Action_011.png

    図 21.3.6 「受信した許可リクエスト情報」画面の[アクション]

2. XaaS利用者からの接続申請が正しい誤りが無い場合は [承認] ボタン押下して下さい。接続申請に誤りがある場合は [却下] ボタンを押下してくさい。 [承認] ボタン、または [却下] ボタンを押下すると許可リクエストが通知されます。

注釈

  • 許可リクエストの「STEP2 承認/否認」は、XaaS事業者の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーが実施可能です。
  • 「STEP2 承認/否認」を実施すると、[system@ecl.ntt.com]から許可リクエストを申請したお客さまとXaaS事業者の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーにメール通知されます。
  • 許可リクエストの回答期限は30日です。XaaS事業者にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、お客さまが「STEP1 接続承認申請」から申し込みをする必要があります。

21.3.5. 承認後の接続の流れ

  1. 「エリアビュー」 画面左側のメニューから [コネクション] を選び、 「コネクションメニュー」 を表示してください。 [購入] ボタンを押下すると 「コネクション購入メニュー」 画面が開きます。

  2. 「コネクション購入メニュー」 画面の 「XaaS接続」 の列から、接続先のXaaS事業者が公開しているサービスを探し(右上の 「Filter」 にて公開サービスの検索が可能です)、公開サービスの名称の末尾が 「Router(XaaS)」 となっている項目を選択してください。

  3. 「Other Cloud接続メニュー」 が表示されるので、 [STEP3 接続] ボタンを押下します。 「Other Clouds接続ガイダンス」 画面が開くので [次へ] ボタンを押下してください。

  4. 「リクエストID選択」 画面が開き、接続先が承認したリクエストが表示されます。該当するリクエストIDを選択して [次へ] ボタンを押下します。

  5. 「コネクションの購入確認」 画面の内容を確認して [購入] すると、 「コネクション購入申し込み受付完了」 画面が開くので、 [OK] を押下してください。 画面左側のサイドメニューから [履歴] ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

    ../_images/FIC_routerrouter_21.3_Complete_01.png

    図 21.3.7 コネクション接続後

注釈

  • 本操作は、「STEP1 接続承認申請」を実施したユーザーのみ実施可能です。
  • 接続先で承認された許可リクエストの有効期限は30日です。「STEP2 承認/否認」にて承認後、30日以内に「STEP3 接続」が実施されない場合は、再度、お客さまが「STEP1 接続承認申請」から申し込みをする必要があります。
  • XaaS側が受信可能な経路数の上限はXaaS事業者の設計に依存します。お客さまにて経路を削減した後、BGPセッションクリアを行うと回復します。
