8.3. FIC-Routerの設定を確認する

  1. FICコンソールの 「グローバルビュー」 上で、設定を確認したいFIC-Routerがあるエリアを選択し、 「エリアビュー」 画面を表示します。

  2. 「エリアビュー」 画面上で、設定を確認したいFIC-Routerのアイコンをクリックしてください。 [ルータ詳細表示] ボタンが表示されます。

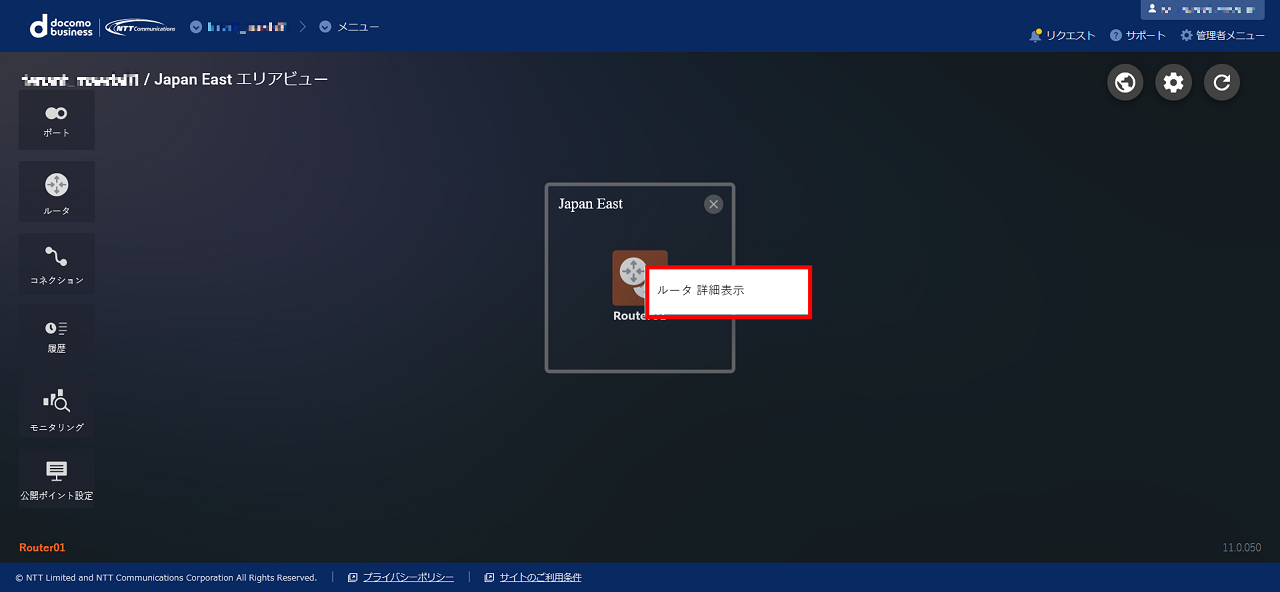

    ../_images/FIC_routerconfig_8.3_RouterSelect_01.png

    図 8.3.1 [ルータ詳細表示]ボタン

  3. [ルータ詳細表示] ボタンを押下すると、該当するFIC-Routerのみが提示された状態で 「ルータ詳細」 画面が表示されます。

  4. 行の一番左側に表示されているファイルの形をしたアイコンを押下すると、 「ルータ情報詳細」 ダイアログが表示され、下記の情報を確認できます。

    表 8.3.1 「ルータ情報詳細」画面項目一覧
    項目 説明
    ルータID 先頭がFで12桁の数字からなるFICリソース固有の識別子
    ルータ名 お客さまがFIC-Routerに設定した名称(変更可能)
    冗長構成 FIC-Routerの冗長構成の有無
    網内利用アドレス 購入時に申請されたアドレスブロック
    ステータス FIC-Connectionの新設ができるか否か
    XaaS Type 「なし」(XaaS事業者として導入されたFIC-Routerの場合のみ種別を表示)
    ルーティングテーブル上限 このFIC-Routerで保持できるルーティングテーブルの上限数と、FIC-Connectionの受付状況
    Resource Group
    アドオンしているFIC-FW/NATがある場合、Resource Groupを表示します ※1
    Resource Group :故障/メンテナンス時にお客さまで影響を確認するための情報
    FireWall情報 アドオンとしてFIC-FWを導入済みか
    NAT情報 アドオンとしてFIC-NATを導入済みか

注釈

  • ※1 FIC-RouterにアドオンしているFIC-FWとFIC-NATのResource Groupは同一となります。そのため、FIC-FW、FIC-NATの両方をアドオンしている場合もFIC-Routerの詳細情報に表示される値は1つです。

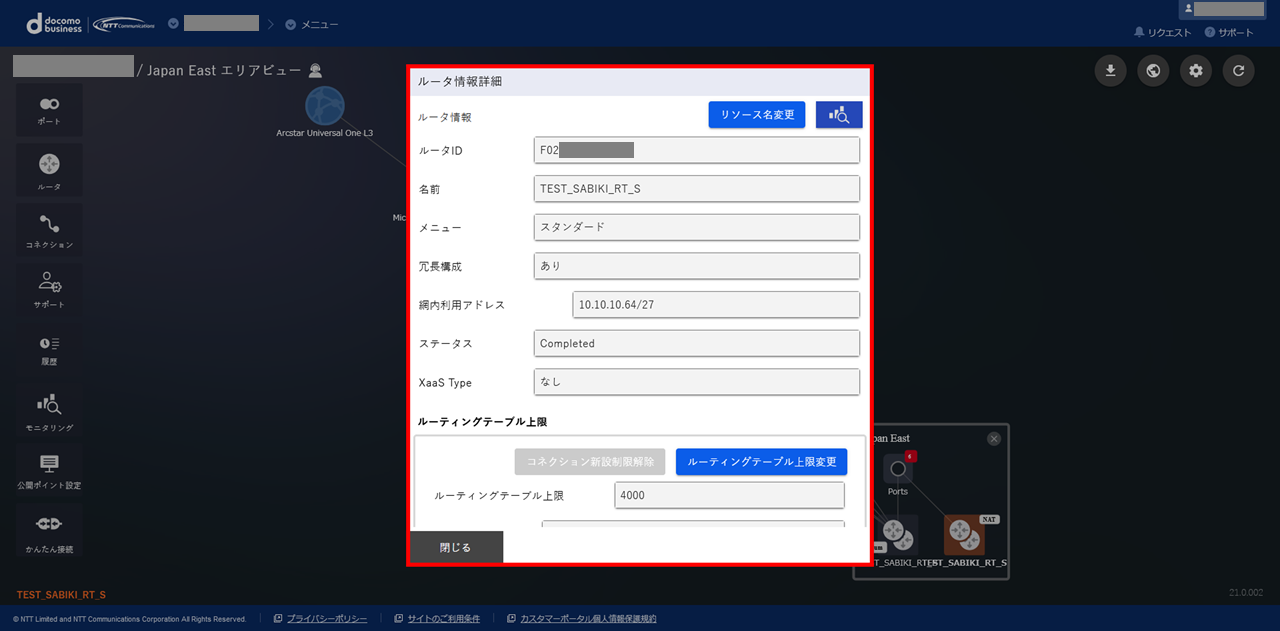

../_images/FIC_routerconfig_8.3_RouterInformation_01.png

図 8.3.2 ルータ情報詳細
