12.1. Arcstar Universal Oneと接続する

Arcstar Universal Oneは、NTTコミュニケーションズによるVPNサービスです。Flexible InterConnectとの接続には、FIC-Routerを接続元として、専用のFIC-Connetionを購入します。

12.1.1. FIC-Connection Arcstar Universal Oneを購入する

いずれかのエリアで購入済のFIC-Routerから、Arcstar Universal Oneに接続する手順を説明します。

事前に準備いただくもの

注釈

  • ※1 パートナー経由でSmart Data Platformをご契約のお客さま、またはSmart Data Platformのご契約とArcstar Universal Oneの契約名義が異なる場合には、Arcstar Univeral Oneの契約名義に紐づく共通顧客IDが必要となります。共通顧客IDについては、弊社営業担当までお問い合わせください。
  • ※2 以下のアドレスは接続ネットワークアドレスとしてご利用いただけません。
    • 接続先Arcstar Universal Oneで利用しているアドレス(代表借用アドレス、拠点契約アドレス、オプション契約アドレス情報など)と重複するアドレス(ただし包含されているアドレスは可)
    • 接続元FIC-Routerの網内利用アドレスと重複したアドレス
    • 接続元FIC-Routerに導入されたFIC-FW/FIC-NATの接続アドレスと重複したアドレス
    • 接続元FIC-Routerに接続されているFIC-Connectionの接続ネットワークアドレスと重複したアドレス
    • こちらに記載された条件を満たさないアドレス
  • ※3 購入済のFIC-RouterがSingle(非冗長)/Paird(冗長)構成のどちらの場合でも、本FIC-ConnectionはPaird構成として購入されます。

購入の流れ

  1. 「エリアビュー」 画面左側のメニューの [コネクション] を押下すると、「コネクションメニュー」 が開きます。 [購入] ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。

  2. 「コネクション購入メニュー」 画面にて [Arcstar Universal One L3] を選択します。

    ../_images/FIC_HowToConnectUNO_3.1_new_01.png

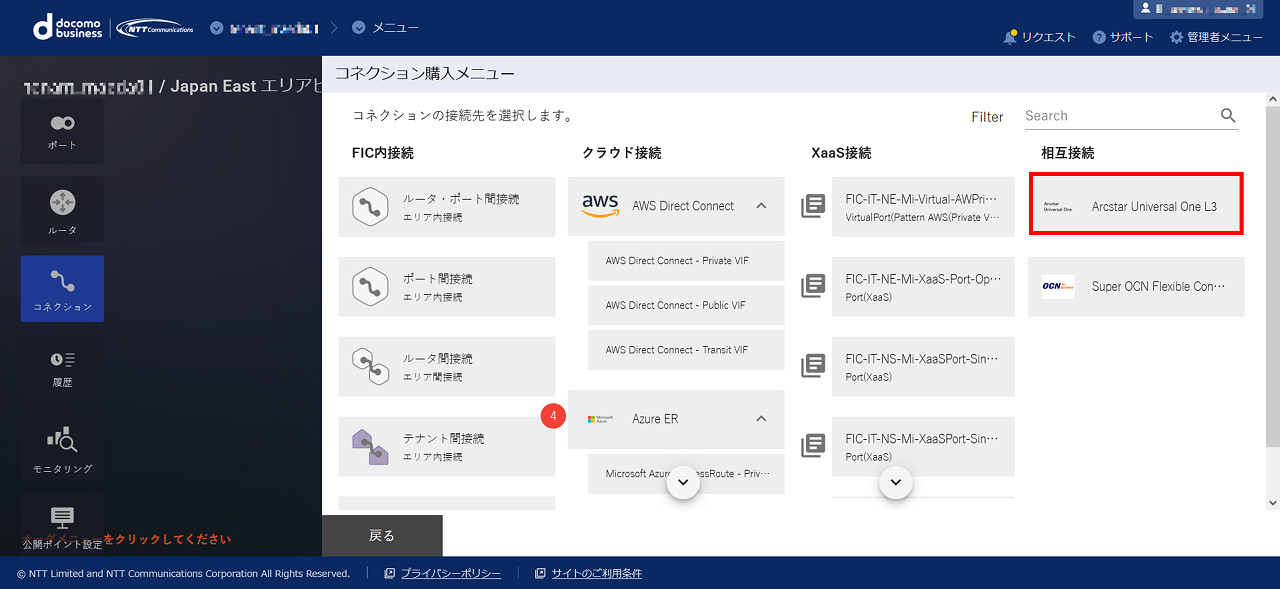

    図 12.1.1 コネクション購入メニュー

  3. 「相互接続の購入手続き」 ダイアログに従って、接続元のFIC-Routerを指定してください。

  4. 「コネクションの購入情報入力(Arcstar Universal One)」 画面にて必要な情報を入力し、 [確認] ボタンを押下します。

    表 12.1.1 「コネクションの購入情報入力(Arcstar Universal One)」画面入力項目一覧
    項番 入力項目 説明 購入後変更
    1 コネクション名 L3接続のFIC-Connectionについて を参照
    2 接続帯域 L3接続のFIC-Connectionについて を参照
    3 ルータID 固定値のID ×
    4 Routing Group L3接続のFIC-Connectionについて を参照 ×
    5 BGP Filter Ingress 経路制御で利用するパラメータ を参照
    6
    BGP Filter Ingress prefix list
    Prefix Type
    項番5にて「BGP Filter Ingress」で「フルルート」を設定した場合、プルダウンの中で「off/permit/ deny」から選択する
    7 BGP Filter Ingress 受信設定 「BGP Filter Ingress prefix list」をONにすると表示され、プレフィックスによるフィルタを最大10個(無償)設定できる。 経路制御で利用するパラメータ も参照
    8 BGP Filter Egress 経路制御で利用するパラメータ を参照
    9
    BGP Filter Egress prefix list
    Prefix Type
    項番8にて「BGP Filter Egress」で「フルルート(デフォルトルート除外)」または「フルルート(デフォルトルート込み)」を設定した場合、Prefix Typeのプルダウンの中で「off/permit/ deny」から選択する
    10 BGP Filter Egress 広告設定 「BGP Filter Egress prefix list」をONにすると表示され、プレフィックスによるフィルタを最大10個(無償)設定できる。 経路制御で利用するパラメータ も参照
    11 AS-Path Prepend Ingress
    Single Routerの場合にのみ設定
    12 MED Egress 経路制御で利用するパラメータ を参照
    13 Connecting Point 接続するArcstar Universal Oneのロケーション ×
    14 代表番号
    Arcstar Universal One側の代表番号
    ×
    15 VPN番号
    Arcstar Universal One側のVPN番号
    ×
    16 BGP Filter Egress(接続先 Arcstar Universal One L3) 経路制御で利用するパラメータ を参照
    17 共通顧客ID Arcstar Universal Oneの共通顧客ID。詳細は お申し込み時の注意事項(新設) を参照 ×
    18 接続ネットワークアドレス /29のネットワークアドレス。 接続ネットワークアドレス を参照 ×
    19 AS-Override 経路制御で利用するパラメータ を参照
    ../_images/FIC_howtoconnectuno_6.1_input_01.png

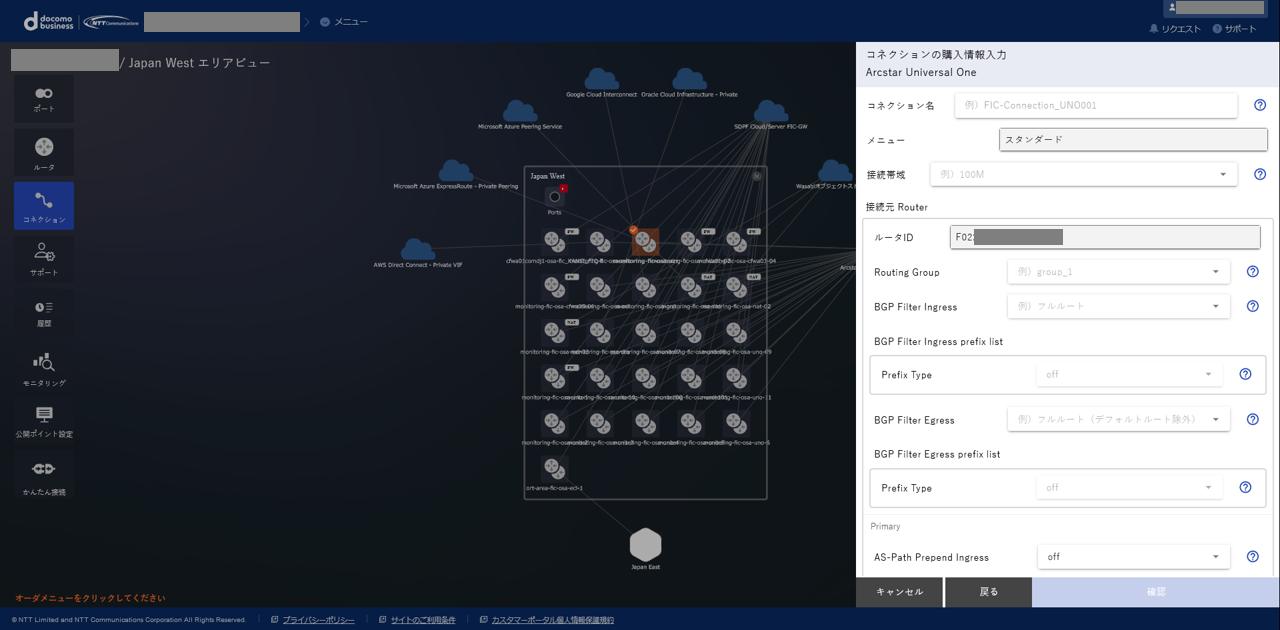

    図 12.1.2 コネクションの購入情報入力(Arcstar Universal One)

    ../_images/FIC_uno_Image_01.png

    図 12.1.3 割り当てイメージ

  5. 内容を確認して [購入] すると、 「エリアビュー」 のFIC-Routerのアイコンから「Arcstar Universal One L3」のアイコンとの間が接続されます。 画面左側のサイドメニューから [履歴] ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

    ../_images/FIC_HowToConnectUNO_3.1_new_02.png

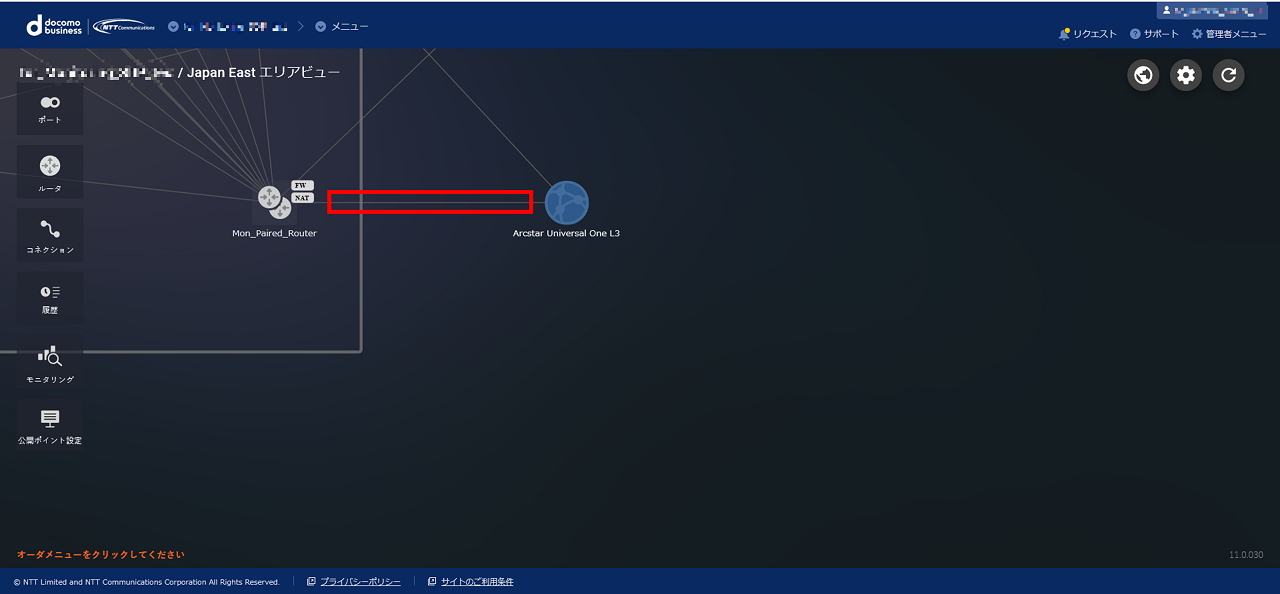

    図 12.1.4 コネクション購入後

注釈

  • FIC側が受信可能な経路数の上限は15,000以下です。経路数が15,001以上になると通信断となります。お客さまにて経路を「15,000以下」に削減した後、BGPセッションクリアを行うと回復します。
  • 同一のFIC-Routerで FIC-Connection Router(Router-Router(エリア間接続)) を利用している場合には、FIC-Connection Arcstar Universal OneのAS Override設定をOFFにしてください。FIC-Connection Arcstar Universal OneのAS Override設定がONになっているとFIC-Routerを経由する通信がループし、通信に影響が発生する可能性があります。 詳細情報 もご確認ください。
