15.3. L3接続のFIC-Connection Azure ExpressRoute(Private Peering)を購入する¶
いずれかのエリアで購入済のFIC-Routerから、ExpressRoute(Private Peering)を利用してVNetGWに接続する手順を説明します。
15.3.1. 事前に準備いただくもの¶
Microsoft側で作成したService Key ※1 ※2
/30の接続ネットワークアドレスを2つ ※3
購入済の FIC-Router ※4
注釈
- ※1 ExpressRoute作成時(Service Key作成時)、【回復性】は【最大回復性(推奨)】、もしくは【標準の回復性】を選択してください。【最大回復性(推奨)】を選択した場合、Azure側でService Keyが２つ払い出され、FICのJapan EastとJapan Westの双方でFIC-Connectionのお申し込みが必要です。【標準の回復性】を選択した場合、ピアリングの場所(Peering locations)に応じてエリアを選択し、FIC-Connectionをお申し込みください。
- ※2 ExpressRoute作成時(Service Key作成時)、【プロバイダー】は【NTT Communications - Flexible InterConnect】を選択してください。選択肢として[NTT Communications]という項目もありますが、[NTT Communications]を選択すると接続できません。
- ※3 以下のアドレスは接続ネットワークアドレスとしてご利用いただけません。
接続元FIC-Routerの網内利用アドレスと重複したアドレス
接続元FIC-Routerに導入されたFIC-FW/FIC-NATの接続アドレスと重複したアドレス
接続元FIC-Routerに接続されているFIC-Connectionの接続ネットワークアドレスと重複したアドレス
こちらに記載された条件を満たさないアドレス
- ※4 購入済のFIC-RouterがSingle(非冗長)/Paird(冗長)構成のどちらの場合でも、本FIC-ConnectionはPaird構成として購入されます。
15.3.2. 購入の流れ¶
「エリアビュー」 画面左側のメニューの ［コネクション］ を押下すると、 「コネクションメニュー」 が開きます。 ［購入］ ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。
「コネクション購入メニュー」 画面にて ［Azure ER］ を選択し、続いて ［Microsoft Azure ExpressRoute - Private Peering］ ボタンを押下してください。
図 15.3.1 コネクション購入メニュー¶
「クラウド接続の購入手続き」 ダイアログに従って、接続元のFIC-Routerを指定してください。
「コネクションの購入情報入力(Azure(Private Peering))」 画面にて必要な情報を入力して ［確認］ ボタンを押下します。
表 15.3.1 「コネクションの購入情報入力(Azure(Private Peering))」画面入力項目一覧¶ 項番
入力項目
説明
購入後変更
1
コネクション名
〇
2
接続帯域
〇
3
ルータID
固定値のID
×
4
Routing Group
×
5
BGP Filter Ingress
経路制御で利用するパラメータ を参照
〇
6
BGP Filter Ingress prefix list
「BGP Filter Ingress」で「フルルート」を選択した場合、プレフィックスによる受信経路のフィルタリングが設定可能
〇
7
BGP Filter Ingress 受信設定
「BGP Filter Ingress prefix list」をONにすると表示され、プレフィックスによるフィルタを最大10個設定できる。 経路制御で利用するパラメータ も参照
〇
8
BGP Filter Egress
経路制御で利用するパラメータ を参照
〇
9
BGP Filter Egress prefix list
「BGP Filter Egress」で「フルルート(デフォルトルート除外)」または「フルルート(デフォルトルート込み)」を設定した場合、広告経路のプレフィックスによるフィルタリングを設定可能
〇
10
BGP Filter Egress 広告設定
「BGP Filter Egress prefix list」をONにすると表示され、プレフィックスによるフィルタを最大10個設定できる。 経路制御で利用するパラメータ も参照
〇
11
AS-Path Prepend Egress
経路制御で利用するパラメータ を参照
〇
12
Connecting Point
ExpressRoute回線を作成する際に「ピアリングの場所」として指定したのと同じ拠点詳細情報 を参照×
13
Service Key
作成したExpressRoute回線の「サービスキー」に相当
×
14
接続ネットワークアドレス
/30のネットワークアドレス。 接続ネットワークアドレス を参照
×

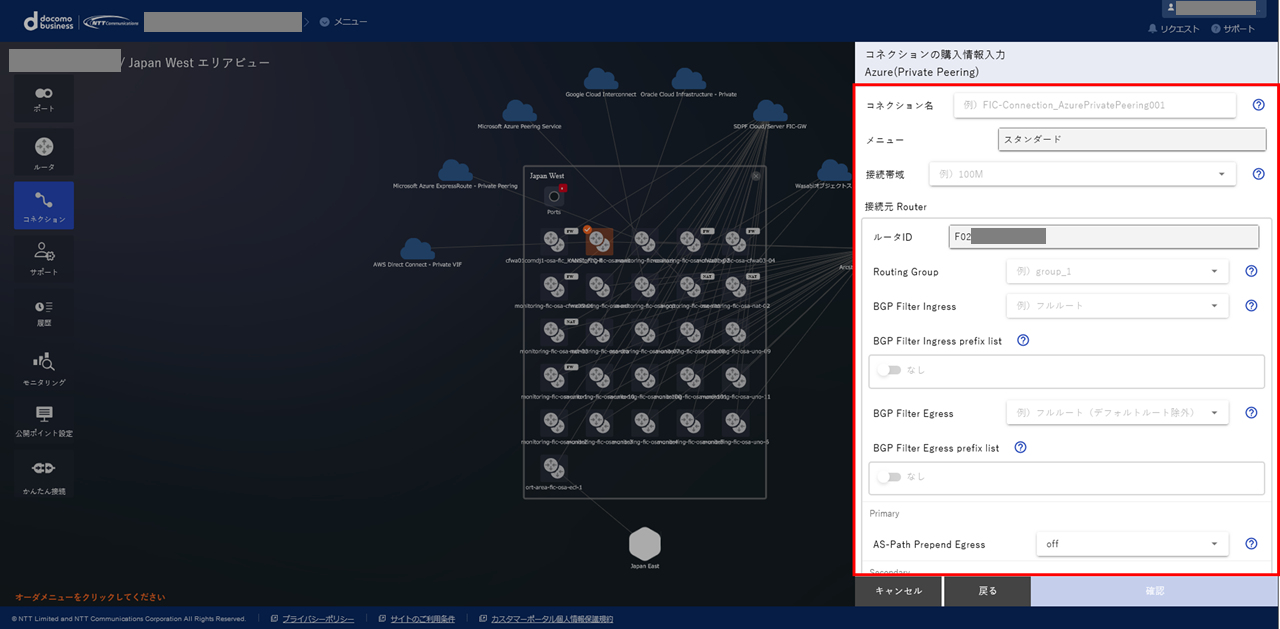

図 15.3.2 コネクションの購入情報入力(Azure(Private Peering))¶

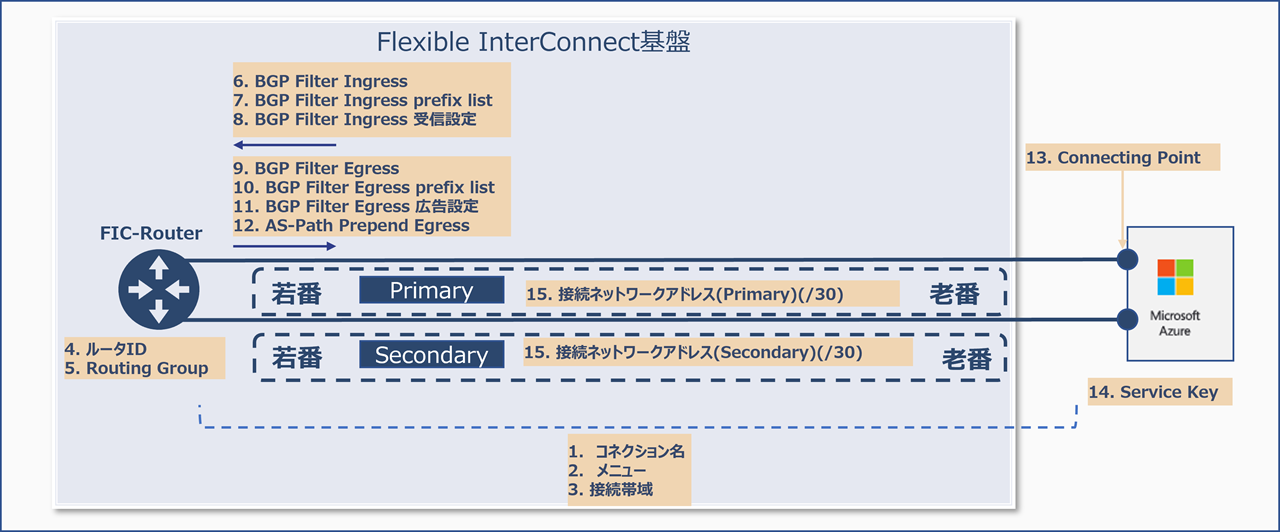

図 15.3.3 割り当てイメージ¶

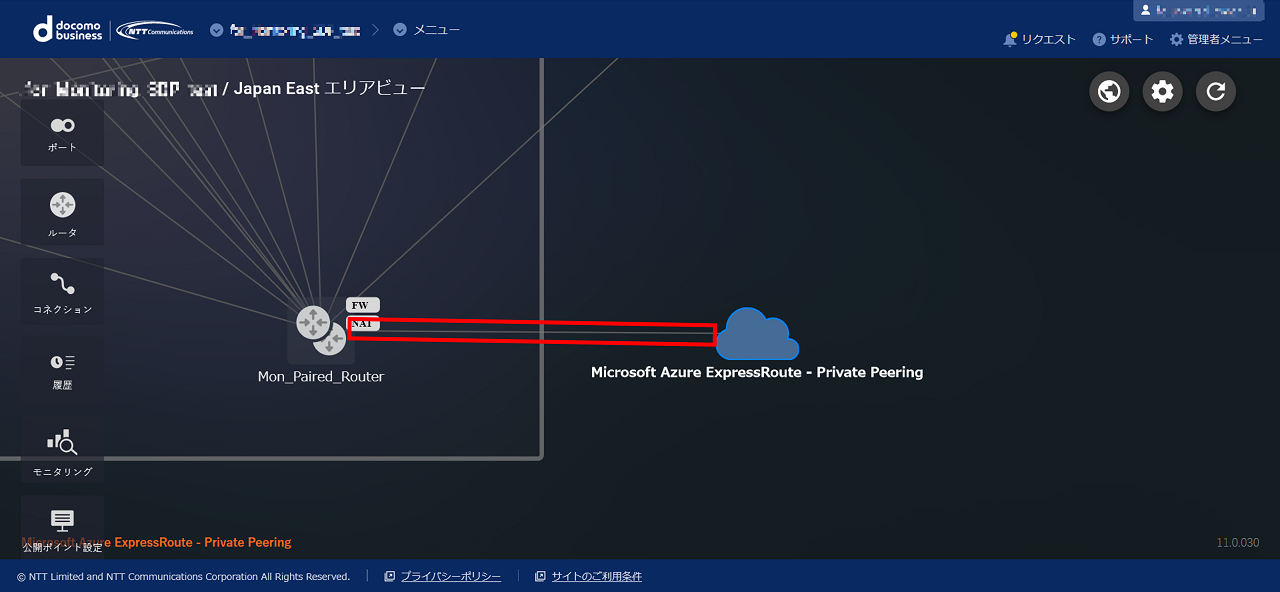

内容を確認して ［購入］ すると、 「エリアビュー」 のFIC-Routerのアイコンから「Azure ER」のアイコンとの間が接続されます。 画面左側のサイドメニューから ［履歴］ ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。
図 15.3.4 コネクション購入後¶
Azure Portal上にて、FIC-Routerとの接続が完了したExpressRoute回線をVNetGWに接続してください。
注釈
- Microsoft側が受信可能な経路数の上限を超過すると通信断となります。お客さまにて経路を削減後、5分以内に自然回復します。Private Peeringの場合、受信可能な経路数の上限は4000以下です。
- FIC側が受信可能な経路数の上限を超過すると通信断となります。お客さまにて経路を削減後、BGPセッションクリアを行うと回復します。Private Peeringの場合、受信可能な経路数の上限のデフォルトは110以下です。
- FIC側が受信可能な経路数の上限は、コネクション購入後に変更できます。変更手順は 受信経路数の上限を変更する をご参照ください(上限数の変更には、 拡張オプションの料金 が発生します)。
