20.4. テナント間接続のためのFIC-Connectionを購入する

いずれかのエリアで購入済のFIC-PortFIC-Routerから、他のテナントのFIC-Portに接続する手順を説明します。

20.4.1. 事前に準備いただくもの

Port-Port間接続の場合
  • 購入済の接続元FIC-Port(アクティベート前でも接続することが可能です)
  • 購入済の接続先FIC-Port(アクティベート前でも接続することが可能です)
  • 接続先FIC-PortのテナントID
  • 接続先FIC-PortのポートID
  • 接続先FIC-PortのVLAN ID
Router-Port間接続の場合
  • /30の接続ネットワークアドレスを2つ ※2
  • 購入済の接続元FIC-Router
  • 購入済の接続先FIC-Port(アクティベート前でも選択可能です)
  • 接続先FIC-PortのテナントID
  • 接続先FIC-PortのポートID
  • 接続先FIC-PortのVLAN ID
  • 接続先FIC-Portに接続しているお客さま拠点のAS番号

注釈

  • ※1 接続元FIC-Port/FIC-Routerと接続先FIC-Portは同一エリアに所属していなければなりません。
  • ※2 以下のアドレスは接続ネットワークアドレスとしてご利用いただけません。

20.4.2. 購入から接続承認申請までの流れ

  1. 「エリアビュー」 画面左側のメニューの [コネクション] を押下すると、「コネクションメニュー」 が開きます。 [購入] ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。

  2. 「コネクション購入メニュー」 にて、 [テナント間接続] を選択してください。

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_09.png

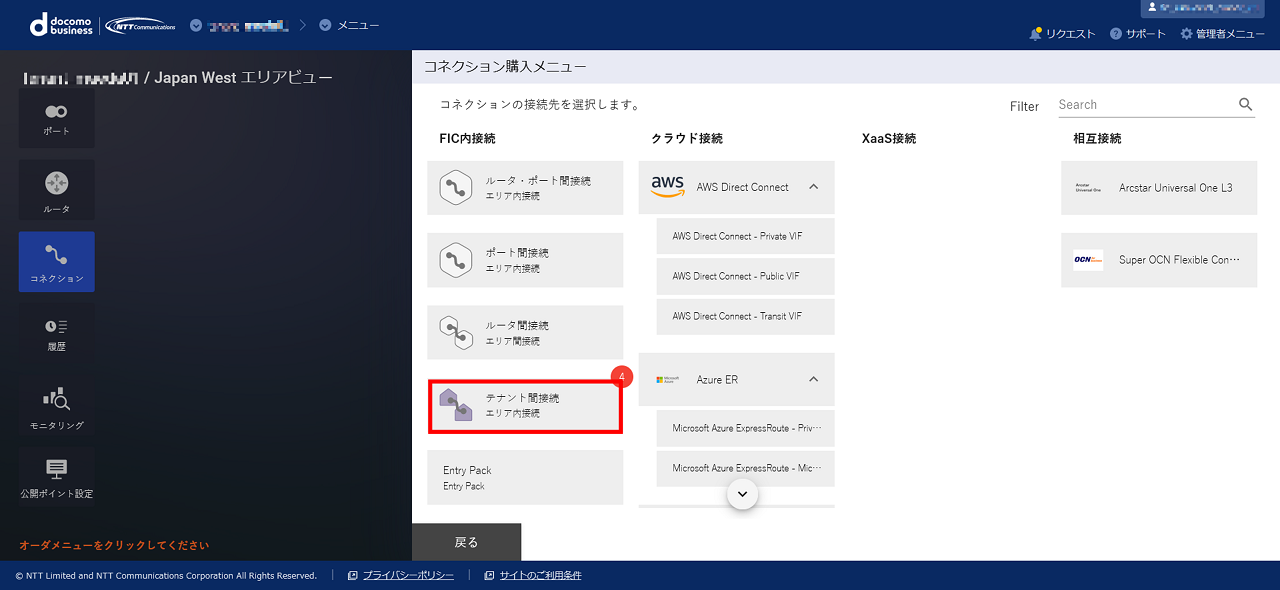

    図 20.4.1 コネクション購入メニュー

  3. 画面右側に 「テナント間接続メニュー」 が表示されるので、 [STEP1接続承認申請] を押下してください。

  4. 「テナント間接続(申請)依頼」 のダイアログに従って、 「コネクションの購入情報入力(テナント間接続)」 画面にて接続元となるFIC-Port、またはFIC-Router、接続先となるFIC-Port、接続帯域、FIC-Routerの場合はBGPに関する情報の扱いなどをそれぞれ指定していきます。

    表 20.4.1 「コネクションの購入情報入力(テナント間接続)」(Port-Port)画面入力項目一覧
    項番 入力項目 説明 購入後変更
    1 コネクション名 L2接続のFIC-Connectionについて を参照
    2 接続帯域 L2接続のFIC-Connectionについて を参照
    3 ポートID(接続元Port) 固定値のID ×
    4 VLAN ID(接続元Port) L2接続のFIC-Connectionについて を参照 ×
    5 テナントID(接続先テナント) 接続先のテナントID ×
    6 ポートID(接続先テナント) 接続先FIC-PortのポートID ×
    7 VLAN ID(接続先テナント) 接続先FIC-PortのVLAN ID ×
    ../_images/FIC_tenanttenant14.4_input_01.png

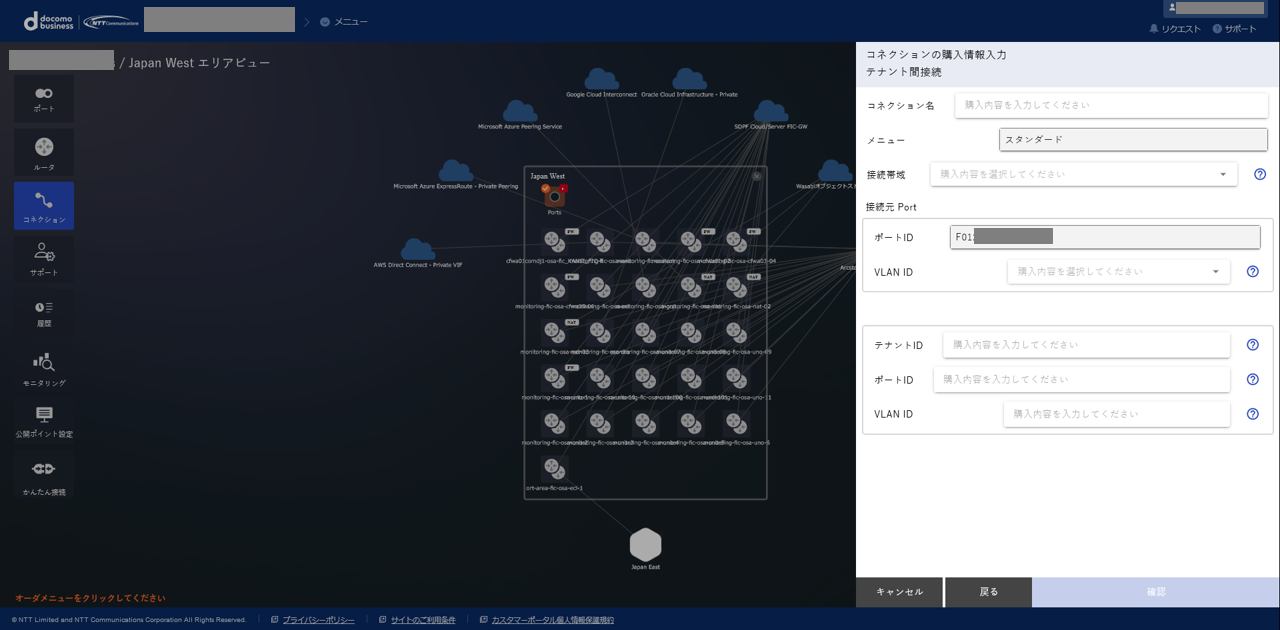

    図 20.4.2 コネクションの購入情報入力(テナント間接続)(Port-Port)

    ../_images/FIC_Port-Port-Different-Tenant_Image_01.png

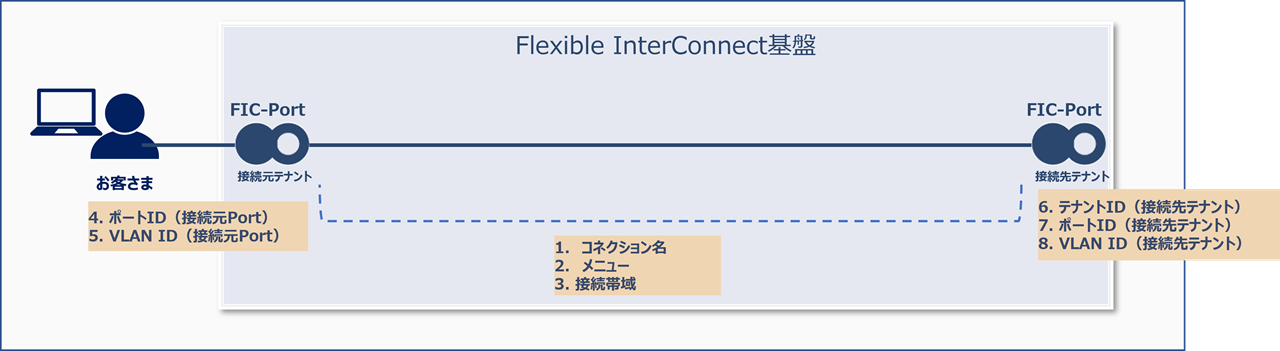

    図 20.4.3 割り当てイメージ

    表 20.4.2 「コネクションの購入情報入力(テナント間接続)」(Router-Port)画面入力項目一覧
    項番 入力項目 説明 購入後変更
    1 コネクション名 L3接続のFIC-Connectionについて を参照
    2 接続帯域 L3接続のFIC-Connectionについて を参照
    3 ルータID(接続元Router) 固定値のID ×
    4 Routing Group(接続元Router) L3接続のFIC-Connectionについて を参照 ×
    5 接続IPアドレス(接続元Router) 接続元FIC-RouterのIPアドレス(/30) ×
    6 BGP Filter Ingress(接続元Router) 経路制御で利用するパラメータ を参照
    7 BGP Filter Ingress prefix list(接続元Router) 「BGP Filter Ingress」で「フルルート」を選択した場合、プレフィックスによる受信経路のフィルタリングが設定可能
    8 BGP Filter Ingress 受信設定(接続元Router) 「BGP Filter Ingress prefix list」をONにすると表示され、プレフィックスによるフィルタを設定できる。 経路制御で利用するパラメータ も参照
    9 BGP Filter Egress(接続元Router) 経路制御で利用するパラメータ を参照
    10 BGP Filter Egress prefix list(接続元Router) 「BGP Filter Egress」で「フルルート(デフォルトルート除外)」または「フルルート(デフォルトルート込み)」を設定した場合、広告経路のプレフィックスによるフィルタリングを設定可能
    11 BGP Filter Egress 広告設定(接続元Router) 「BGP Filter Egress prefix list」をONにすると表示され、プレフィックスによるフィルタを設定できる。 経路制御で利用するパラメータ も参照
    12 AS-Path Prepend Ingress(接続元Router) 経路制御で利用するパラメータ を参照
    13 AS-Path Prepend Egress(接続元Router) 経路制御で利用するパラメータ を参照
    14 MED Egress(接続元Router) 経路制御で利用するパラメータ を参照
    15 テナントID(接続先テナント) 接続先FIC-PortのテナントID ×
    16 ポートID(接続先テナント) 接続先FIC-PortのポートID ×
    17 VLAN ID(接続先テナント) 接続先FIC-PortのVLAN ID ×
    18 接続IPアドレス(接続先テナント) 接続先FIC-PortのIPアドレス(/30) ×
    19 AS番号(接続先テナント) 接続先FIC-Portに接続しているお客さま拠点のAS番号 ×
    ../_images/FIC_Router-Port-Different-Tenant_input_01.png

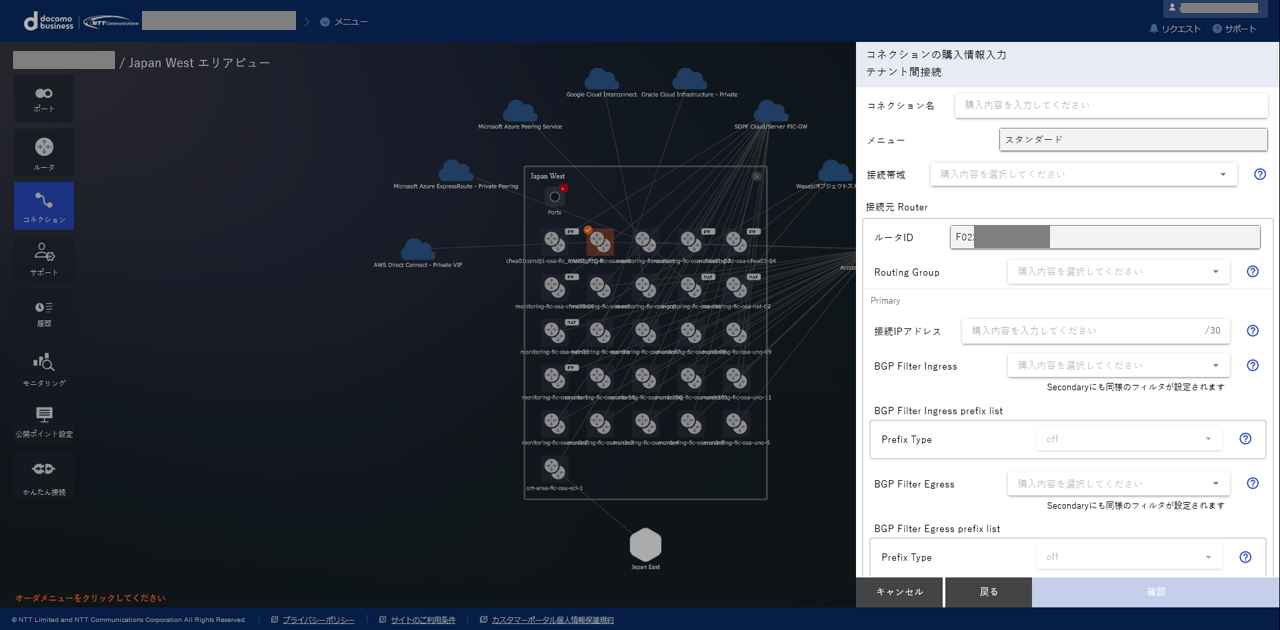

    図 20.4.4 コネクションの購入情報入力(テナント間接続)(Router-Port)

    ../_images/FIC_Router-Port-Different-Tenant_Image_01.png

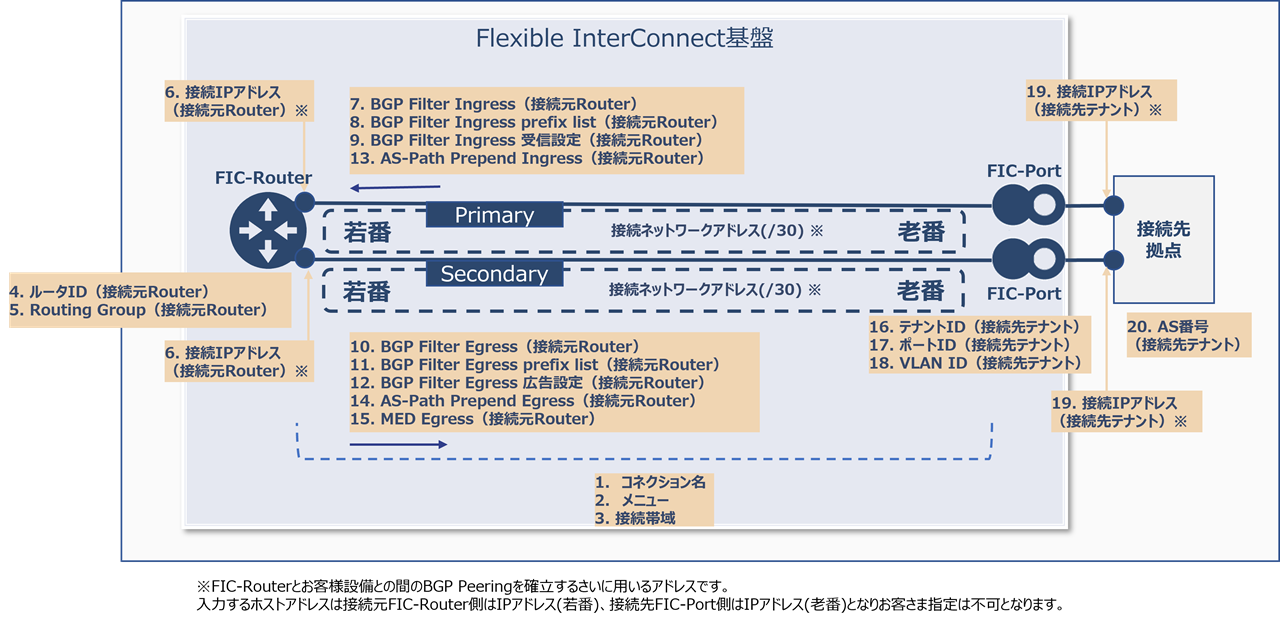

    図 20.4.5 割り当てイメージ

  5. 「コネクションの購入確認」 画面の内容を確認して [申請] すると、同画面に表示されている「リクエスト番号」にて、接続先のテナントに対する「許可リクエスト」が発行され、承認待ちの状態になります。

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_10.png

    図 20.4.6 コネクション購入申請

注釈

  • 許可リクエストが発行されると[system@ecl.ntt.com]から許可リクエストを申請したお客さまと接続先の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーにメール通知されます。
  • 許可リクエストの回答期限は30日です。接続先にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。

20.4.3. 接続先による接続承認

接続先でFIC-Connection(FIC-Port to FIC-Port)/(FIC-Router to FIC-Port)の接続承認を実施します。
接続承認の手順はこちら をご確認ください。
  1. 「受信した許可リクエスト情報」 画面の [アクション] に、接続元が接続申請時に入力した内容がJSON形式で表示されます。

    ../_images/FIC_PermissionRequest_Action_01.png

    図 20.4.7 「受信した許可リクエスト情報」画面の[アクション]

  2. 接続元からの接続申請の内容を確認し、問題がなければ [承認] ボタン押下して下さい。接続申請の内容に誤りがある場合は [却下] ボタンを押下してください。

注釈

  • 許可リクエストの「STEP2 承認/否認」は、接続先の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーが実施可能です。
  • 「STEP2 承認/否認」を実施すると、[system@ecl.ntt.com]から許可リクエストを申請したお客さまと接続先の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーにメール通知されます。
  • 許可リクエストの回答期限は30日です。「STEP2 承認/否認」を30日以内に実施されない場合、接続元が「STEP1 接続承認申請」から再度申し込みをする必要があります。

20.4.4. 承認後の接続の流れ

  1. 接続先が承認した場合には、再び 「コネクション購入メニュー画面」[テナント間接続] を選択すると、画面右側のメニューで [STEP3接続] を押下できるようになります。

  2. 押下すると、 「リクエストID選択」 画面が表示されるので、該当のリクエストIDを選択して次の 「コネクションの購入確認」 画面へ進み、 [接続] を実行します。

  3. 「コネクション購入申し込み受付完了」 画面で内容を確認して [OK] を押下すると、 「エリアビュー」 のFIC-Portのアイコンから接続先テナントへのコネクションが表示されます。 画面左側のサイドメニューから [履歴] ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_11.png

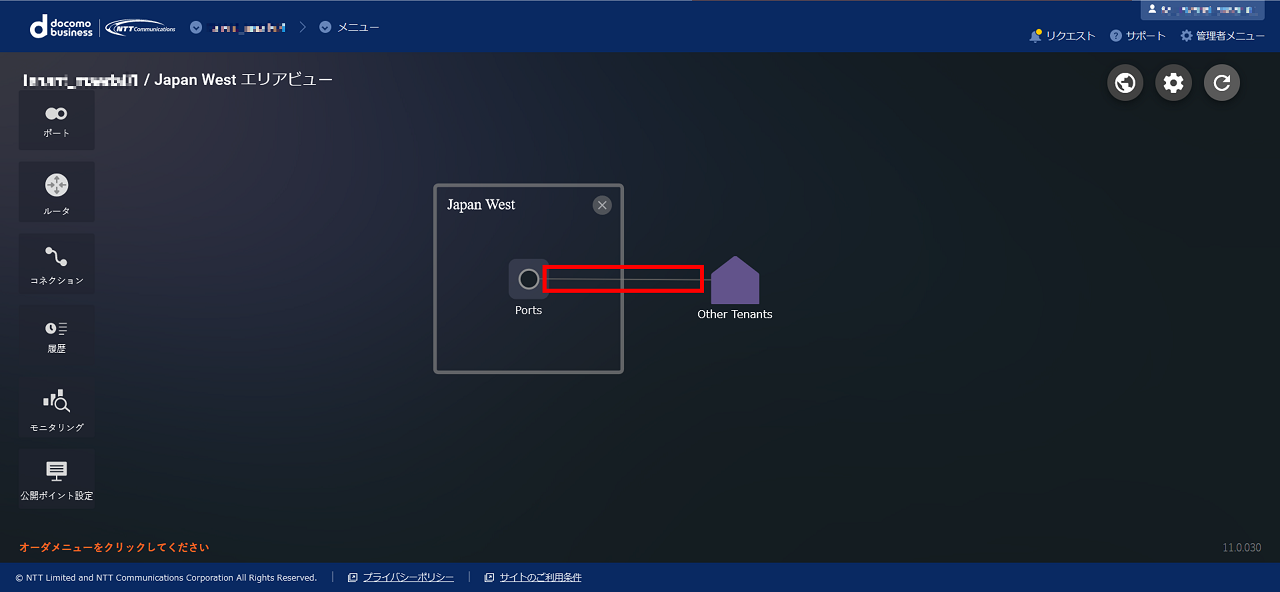

    図 20.4.8 コネクション購入後

注釈

  • 本操作は、「STEP1 接続承認申請」を実施したユーザーのみ実施可能です。
  • 接続先で承認された許可リクエストの有効期限は30日です。「STEP2 承認/否認」にて承認後、30日以内に「STEP3 接続」が実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。
