15.4. L2接続のFIC-Connection Azure ExpressRoute(Microsoft Peering)を購入する¶
いずれかのエリアで購入済のFIC-Portから、ExpressRoute(Microsoft Peering)によりVNetGWに接続する手順を説明します。
15.4.1. 事前に準備いただくもの¶
- Azure申し込み時に入力したグローバルAS番号
- /30の接続ネットワークアドレス(グローバルIPアドレス)を2つ
- Azureへ広告するNATのグローバルIPアドレス
- Microsoft側で作成したService Key
- 購入済のFIC-Port(アクティベート前でも接続することが可能です)
注釈
ExpressRoute回線を作成する際は、「プロバイダー」として ［NTT Communications - Flexible InterConnect］ を選択してください。選択肢として ［NTT Communications］ という項目もありますが、そちらを選択すると接続できません。
15.4.2. 購入の流れ¶
「エリアビュー」 画面左側のメニューの ［コネクション］ を押下すると、「コネクションメニュー」 が開きます。 ［購入］ ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。
「コネクション購入メニュー」 画面にて ［Azure ER］ を選択し、続いて ［Microsoft Azure ExpressRoute - Microsoft Peering］ ボタンを押下してください。
図 15.4.1 コネクション購入メニュー
「クラウド接続の購入手続き」 ダイアログに従って、接続元のFIC-Portを指定してください。
「コネクションの購入情報入力(Azure(Microsoft Peering))」 画面にて、購入する帯域やVLAN IDのほか必要な情報を入力して ［確認］ ボタンを押下します。
表 15.4.1 「コネクションの購入情報入力(Azure(Microsoft Peering))」画面入力項目一覧¶ 項番 入力項目 説明 購入後変更 1 コネクション名 L2接続のFIC-Connectionについて を参照 〇 2 接続帯域 L2接続のFIC-Connectionについて を参照 〇 3 ポートID 固定値のID × 4 VLAN ID L2接続のFIC-Connectionについて を参照 × 5 AS番号 Azure申し込み時に入力したグローバルAS番号。 × 6 Connecting Point ExpressRoute回線を作成する際に「ピアリングの場所」として指定したのと同じ拠点Connecting Pointにつきましては こちら ご参照ください。× 7 Service Key 作成したExpressRoute回線の「サービスキー」に相当 × 8 BGP MD5 Key ExpressRouteと通信をする際に利用するMD5認証キー × 9 Advertised Public Prefixes 経路制御で利用するパラメータ を参照 〇 10 Routing Registry Name Azure側へ広告するグローバルIPアドレスが登録されているIRR(Internet Routing Registry) 〇 11 Azureのホストアドレス /30のネットワークアドレス(グローバルIPアドレス)。 接続ネットワークアドレス を参照 ×

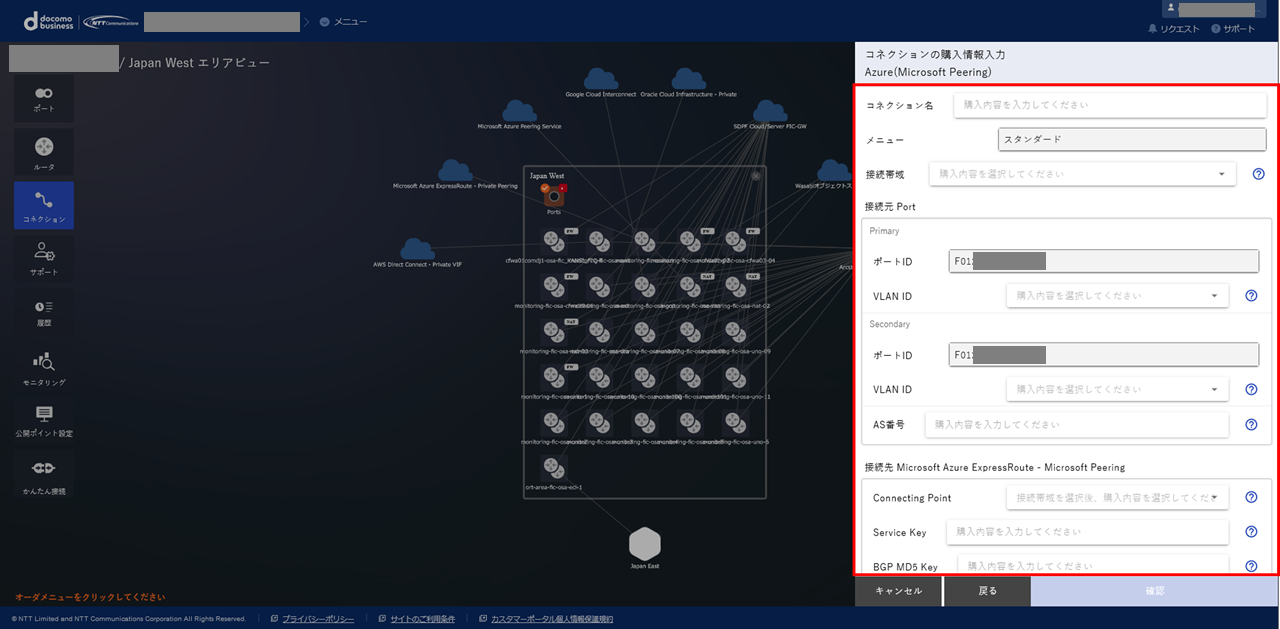

図 15.4.2 コネクションの購入情報入力(Azure(Microsoft Peering))

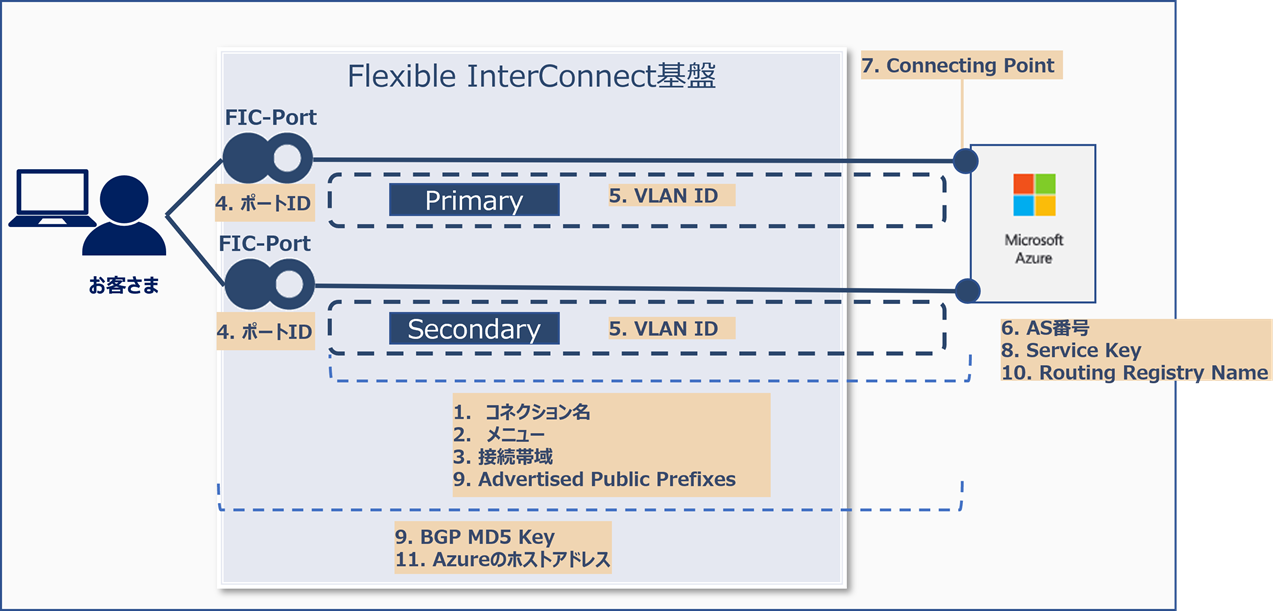

図 15.4.3 割り当てイメージ
内容を確認して ［購入］ すると、 「エリアビュー」 のFIC-Portのアイコンから「Azure ER」のアイコンとの間が接続されます。 画面左側のサイドメニューから ［履歴］ ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

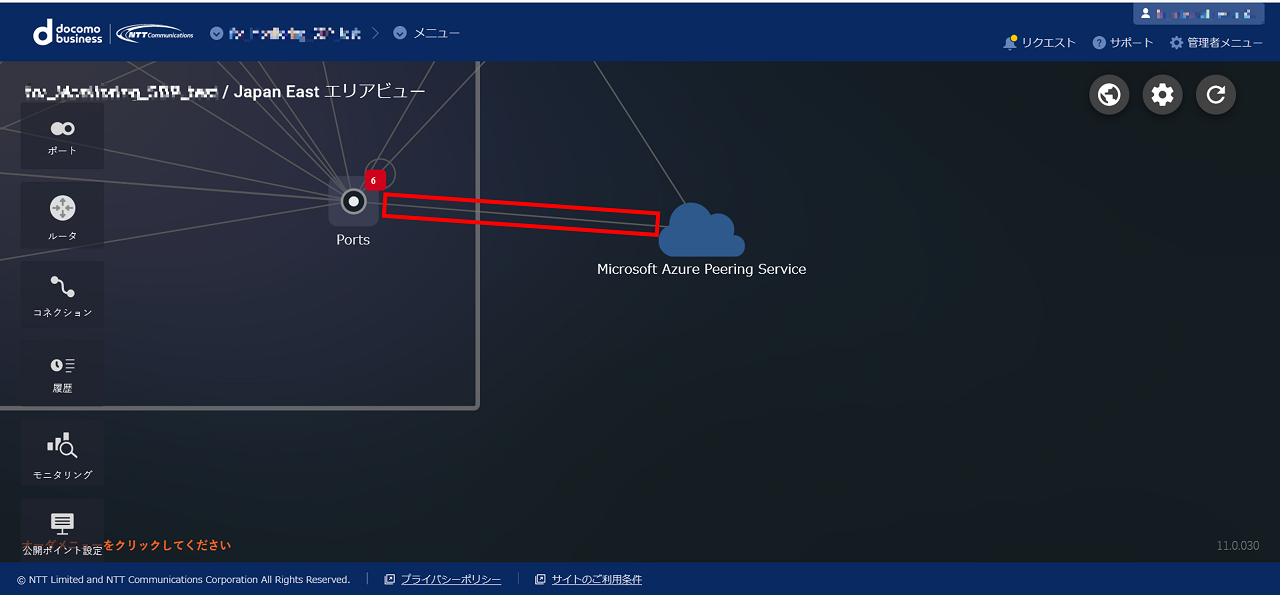

図 15.4.4 コネクション購入後
Azure Portal上にて、FIC-Portとの接続が完了したExpressRoute回線をVNetGWに接続してください。
