20.2. FIC-Connection(FIC-Router to FIC-Port)を購入する

いずれかのエリアで購入済のFIC-Routerから、同一テナントのFIC-Portに接続する手順を説明します。

20.2.1. 事前に準備いただくもの

注釈

  • ※1 以下のアドレスは接続ネットワークアドレスとしてご利用いただけません。

20.2.2. 購入の流れ

  1. 「エリアビュー」 画面左側のメニューの [コネクション] を押下すると、「コネクションメニュー」 が開きます。 [購入] ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。

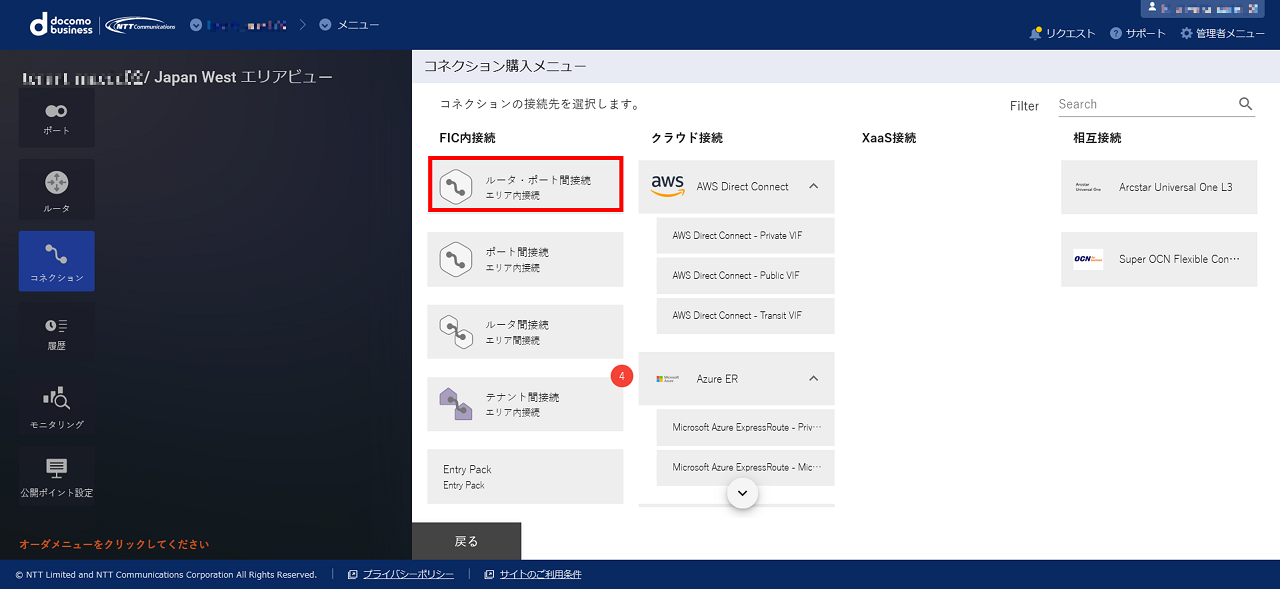

  2. 「コネクション購入メニュー」 にて [ルータ・ポート間接続] を選択します。

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_04.png

    図 20.2.1 コネクション購入メニュー

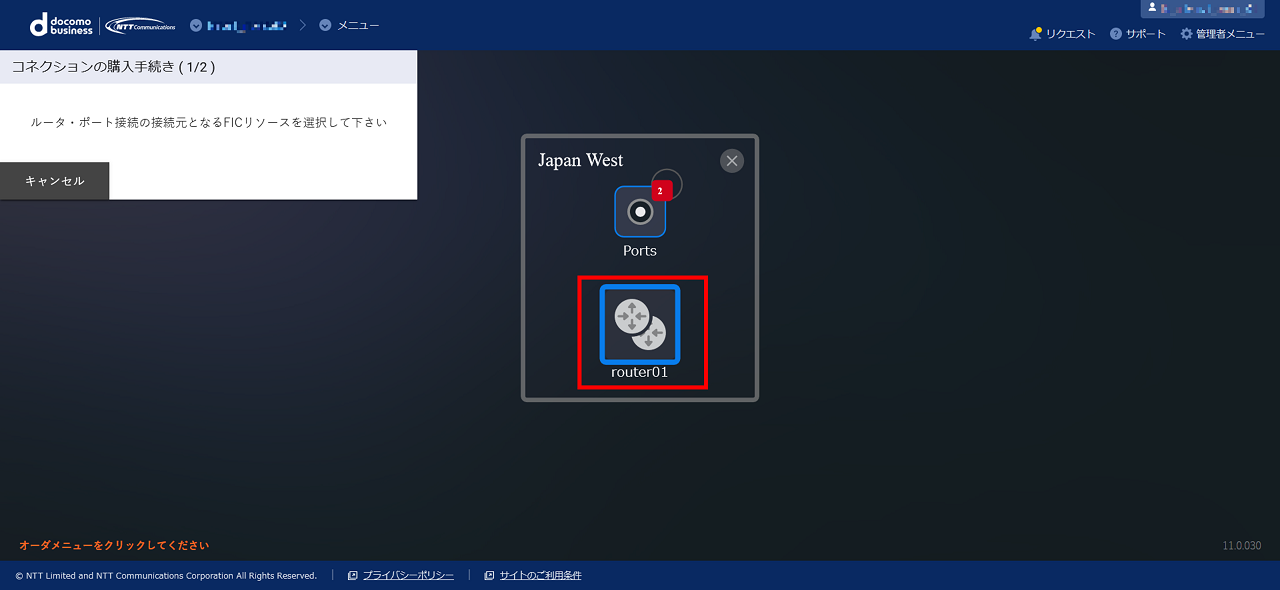

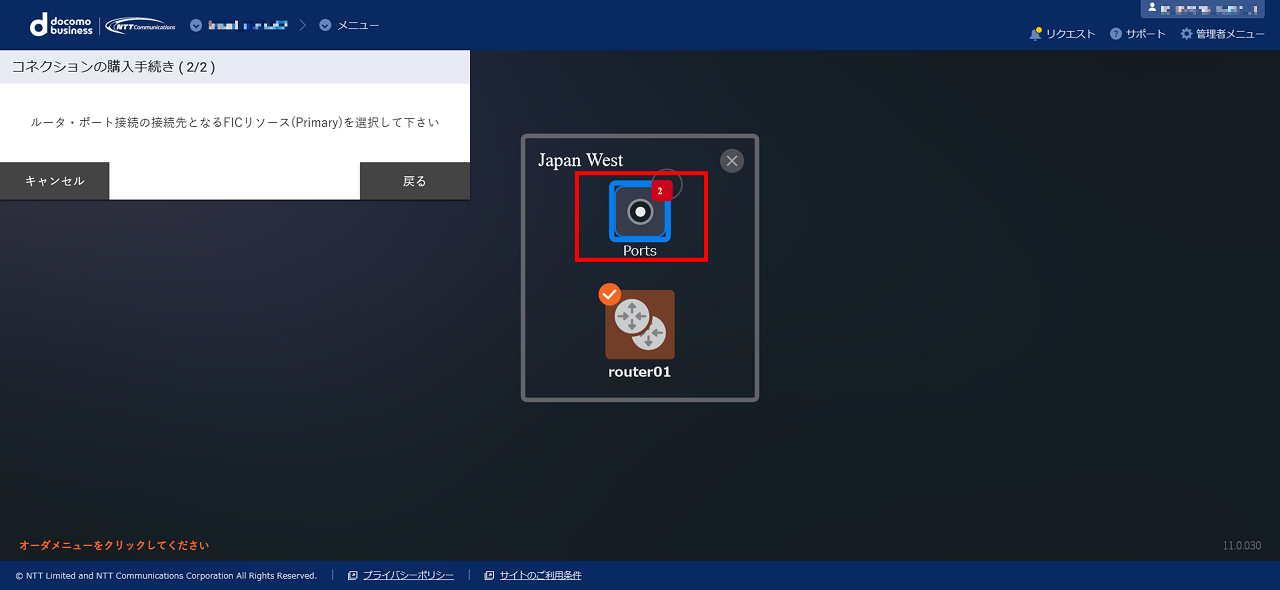

  3. 「コネクション購入手続き」 ダイアログに従って、接続するFIC-RouterとFIC-Portとそれぞれ選択します。このとき、FIC-Routerが「接続元」、FIC-Portが「接続先」になる点に注意してください。 なお、FIC-Routerを冗長構成としている場合には、FIC-Portとしてプライマリとセカンダリをそれぞれ選択する必要があります。

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_05.png

    図 20.2.2 接続元選択

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_06.png

    図 20.2.3 接続先選択

  4. 続いて、 「コネクションの購入情報入力(ルータ・ポート間接続)」 画面にて、接続に関する各種の情報を設定します。ここで設定できる項目としては、接続帯域のほか、BGPの経路情報に関するものがあります。これらの設定項目については L2接続のFIC-Connectionについて および BGP接続に関連する設定について を参照してください。

    表 20.2.1 「コネクションの購入情報入力(ルータ・ポート間接続)」画面入力項目一覧
    項番 入力項目 説明 購入後変更
    1 コネクション名 L3接続のFIC-Connectionについて を参照
    2 接続帯域 L3接続のFIC-Connectionについて を参照
    3 ルータID(接続元Router) 固定値のID ×
    4 Routing Group(接続元Router) L3接続のFIC-Connectionについて を参照 ×
    5 接続IPアドレス(接続元Router) 接続元FIC-RouterのIPアドレス ×
    6 BGP Filter Ingress(接続元Router) 経路制御で利用するパラメータ を参照
    7
    BGP Filter Ingress prefix list(接続元Router)
    Prefix Type
    項番6にて「BGP Filter Ingress」で「フルルート」を選択した場合、プルダウンメニューの中で「off/permit/ deny」から選択する
    8 BGP Filter Ingress 受信設定(接続元Router) 「BGP Filter Ingress prefix list」をONにすると表示され、プレフィックスによるフィルタを設定できる。 経路制御で利用するパラメータ も参照
    9 BGP Filter Egress(接続元Router) 経路制御で利用するパラメータ を参照
    10
    BGP Filter Egress prefix list(接続元Router)
    Prefix Type
    項番9にて「BGP Filter Egress」で「フルルート(デフォルトルート除外)」または「フルルート(デフォルトルート込み)」を設定した場合、プルダウンメニューの中で「off/permit/ deny」から選択する
    11 BGP Filter Egress 広告設定(接続元Router) 「BGP Filter Egress prefix list」をONにすると表示され、プレフィックスによるフィルタを設定できる。 経路制御で利用するパラメータ も参照
    12 AS-Path Prepend Ingress(接続元Router) 経路制御で利用するパラメータ を参照
    13 AS-Path Prepend Egress(接続元Router) 経路制御で利用するパラメータ を参照
    14 MED Egress(接続元Router) 経路制御で利用するパラメータ を参照
    15 ポートID(接続先Port) 接続先FIC-PortのポートID ×
    16 VLAN ID(接続先Port) 接続先FIC-PortのVLAN ID ×
    17 接続IPアドレス(接続先Port) 接続先FIC-PortのIPアドレス ×
    18 AS番号(接続先Port) 接続先FIC-Portに接続しているお客さま拠点のAS番号 ×
    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_07.png

    図 20.2.4 コネクションの購入情報入力(ルータ・ポート間接続)

    ../_images/FIC_Router-Port-Same-Tenant_Image_01.png

    図 20.2.5 割り当てイメージ

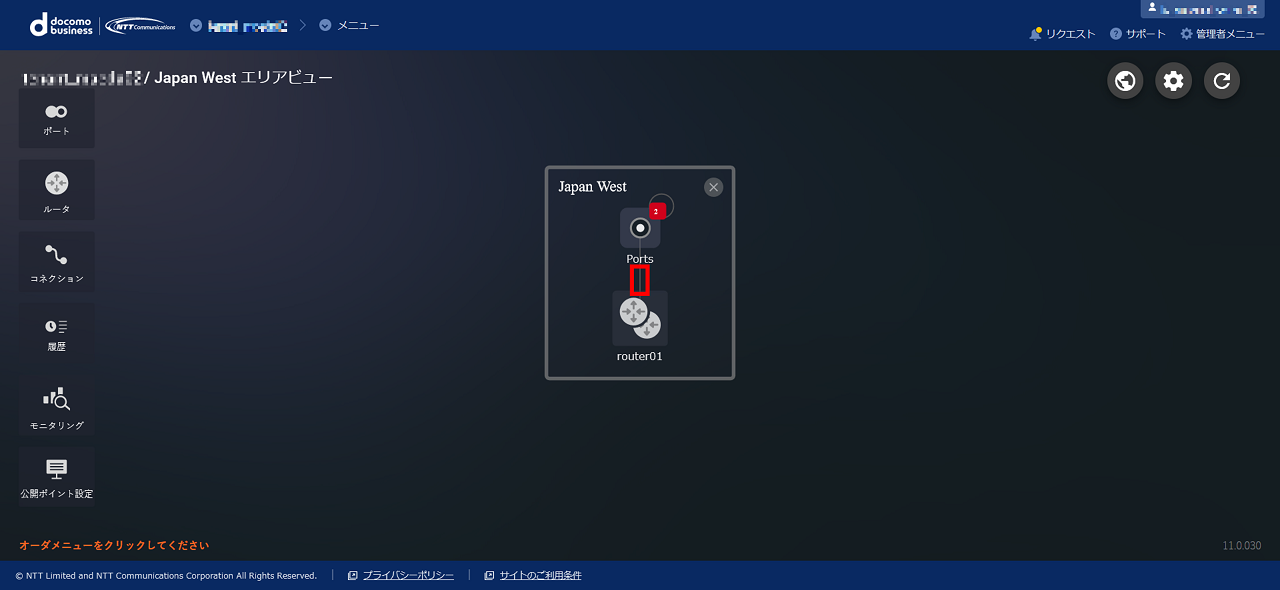

  5. 内容を確認して [購入] すると、 「エリアビュー」 のFIC-PortのアイコンとFIC-Routerのアイコン間が接続された状態に変わります。 画面左側のサイドメニューから [履歴] ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

    ../_images/FIC_HowToConnectFromFicPort_2.2_FICConnectionPort_08.png

    図 20.2.6 コネクション購入後
