14.6. L2接続のFIC-Connection AWS(Public VIF)を購入する

いずれかのエリアで購入済のFIC-Portから、Public VIFを利用してAWSに接続する手順を説明します。

14.6.1. 事前に準備いただくもの

  • AWS側で作成したAWSアカウントID
  • 購入済のFIC-Port(アクティベート前でも接続することが可能です)

14.6.2. 購入の流れ

  1. 「エリアビュー」 画面左側のメニューの [コネクション] を押下すると、「コネクションメニュー」 が開きます。 [購入] ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。

  2. 「コネクション購入メニュー」 画面にて [AWS Direct Connect] を選択し、続いて 「AWS Direct Connect - Public VIF」 ボタンを押下してください。

    ../_images/FIC_HowToConnectCloud_6.1_aws_11.png

    図 14.6.1 コネクション購入メニュー

  3. 「クラウド接続の購入手続き」 ダイアログに従って、接続元のFIC-Portを指定してください。

  4. 「コネクションの購入情報入力(AWS(Public VIF))」 画面にて必要な情報を入力し、 [確認] ボタンを押下します。

    表 14.6.1 「コネクションの購入情報入力(AWS(Public VIF))」画面入力項目一覧
    項番 入力項目 説明 購入後変更
    1 コネクション名 L2接続のFIC-Connectionについて を参照
    2 接続帯域 L2接続のFIC-Connectionについて を参照 ×
    3 ポートID 固定値のID ×
    4 VLAN ID L2接続のFIC-Connectionについて を参照 ×
    5 Connecting Point Direct Connectゲートウェイ(DXGW)の接続ポイント。詳細仕様を参照 ×
    6 AWSアカウントID 接続先とするAWSのアカウントID ×
    ../_images/FIC_l2publicvif_8.6_input_01.png

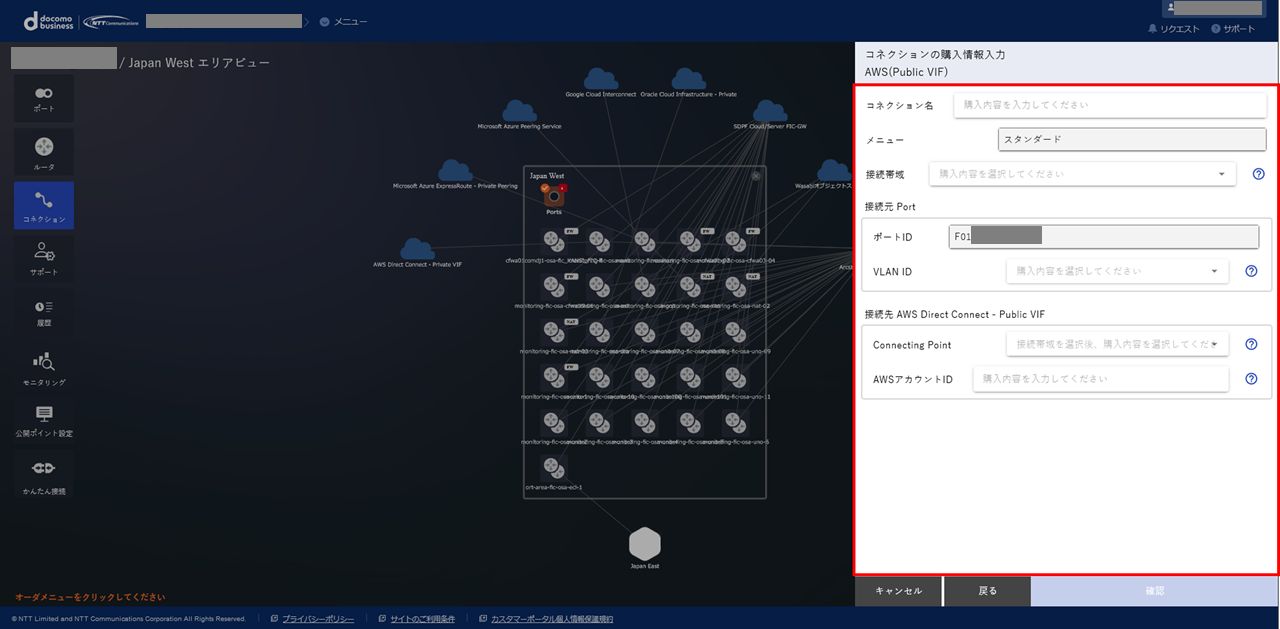

    図 14.6.2 コネクションの購入情報入力(AWS(Public VIF))

    ../_images/FIC_awsL2Public_Image_01.png

    図 14.6.3 割り当てイメージ

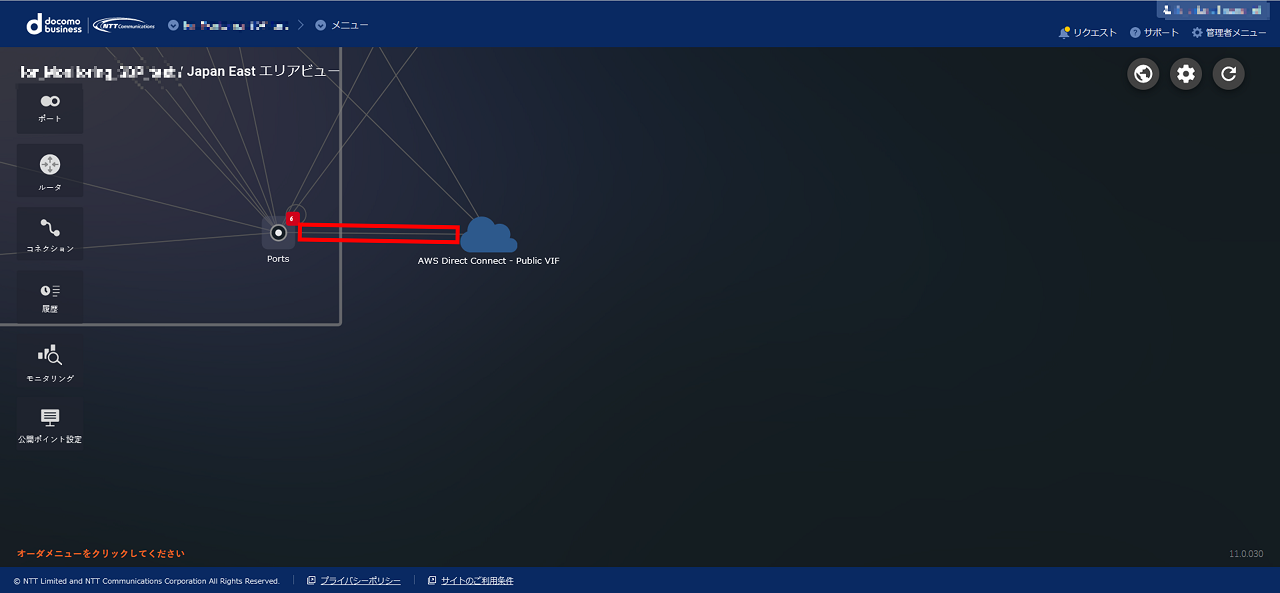

  5. 内容を確認して [購入] すると、 「エリアビュー」 のFIC-Portのアイコンから「AWS」のアイコンとの間が接続されます。 画面左側のサイドメニューから [履歴] ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

    ../_images/FIC_HowToConnectCloud_6.1_aws_12.png

    図 14.6.4 コネクション購入後

  6. AWSの管理コンソール(AWS Management Console)において、生成されたホスト接続の承諾手続きを実行し、そのうえで仮想インターフェイス(VIF)を生成してください。生成されるホスト接続は、接続元のFIC-Portに対して下記のような名称になっています。

    • 「Fから始まる13桁のID」+「act」(例:F123456789012-act)
