18.1. L3接続のFIC-Connection Oracle Cloud Infrastructure(Private)を購入する¶
いずれかのエリアで購入済のFIC-Routerから、Oracle Cloud Infrastructureにプライベート接続する手順を説明します。
18.1.1. 事前に準備いただくもの¶
- Oracle側で作成したVirtual Circuit ID
- /30の接続ネットワークアドレスを2つ ※1
- 購入済の FIC-Router ※2
注釈
- ※1 以下のアドレスは接続ネットワークアドレスとしてご利用いただけません。
- 接続元FIC-Routerの網内利用アドレスと重複したアドレス
- 接続元FIC-Routerに導入されたFIC-FW/FIC-NATの接続アドレスと重複したアドレス
- 接続元FIC-Routerに接続されているFIC-Connectionの接続ネットワークアドレスと重複したアドレス
- こちらに記載された条件を満たさないアドレス
- ※2 購入済のFIC-RouterがSingle(非冗長)構成の場合、本FIC-ConnectionはSingle構成、購入済のFIC-RouterがPaired(冗長)構成の場合、本FIC-ConnectionはPaired構成として購入されます。
18.1.2. 購入の流れ¶
「エリアビュー」 画面左側のメニューの ［コネクション］ を押下すると、「コネクションメニュー」 が開きます。 ［購入］ ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。
「コネクション購入メニュー」 画面にて ［Oracle Cloud Infrastructure］ を選択し、続いて ［Oracle Cloud Infrastructure - Private］ ボタンを押下してください。
図 18.1.1 コネクション購入メニュー
「クラウド接続の購入手続き」 ダイアログに従って、接続元のFIC-Routerを指定してください。
「コネクションの購入情報入力(Oracle(Private Peering))」 画面にて必要な情報を入力して ［確認］ ボタンを押下します。
表 18.1.1 「コネクションの購入情報入力(Oracle(Private Peering))」画面入力項目一覧¶ 項番 入力項目 説明 購入後変更 1 コネクション名 L3接続のFIC-Connectionについて を参照 〇 2 接続帯域 L3接続のFIC-Connectionについて を参照 〇 3 ルータID 固定値のID × 4 Routing Group L3接続のFIC-Connectionについて を参照 × 5 BGP Filter Ingress 経路制御で利用するパラメータ を参照 〇 6 BGP Filter Egress 経路制御で利用するパラメータ を参照 〇 7 AS-Path Prepend Ingress Single Routerの場合にのみ設定経路制御で利用するパラメータ を参照〇 8 AS-Path Prepend Egress 経路制御で利用するパラメータ を参照 〇 9 Connecting Point 接続元FIC-Routerのエリアに応じて、Oracleの提供する拠点を選択する。PrimaryとSecondaryで別々のConnecting Pointを選択する必要があります。(詳細はこちらを参照) × 10 Virtual Circuit Oracle Cloud ID FastConnectを作成する際に生成される「OCID」に相当 × 11 接続ネットワークアドレス /30のネットワークアドレス。 接続ネットワークアドレス を参照 ×

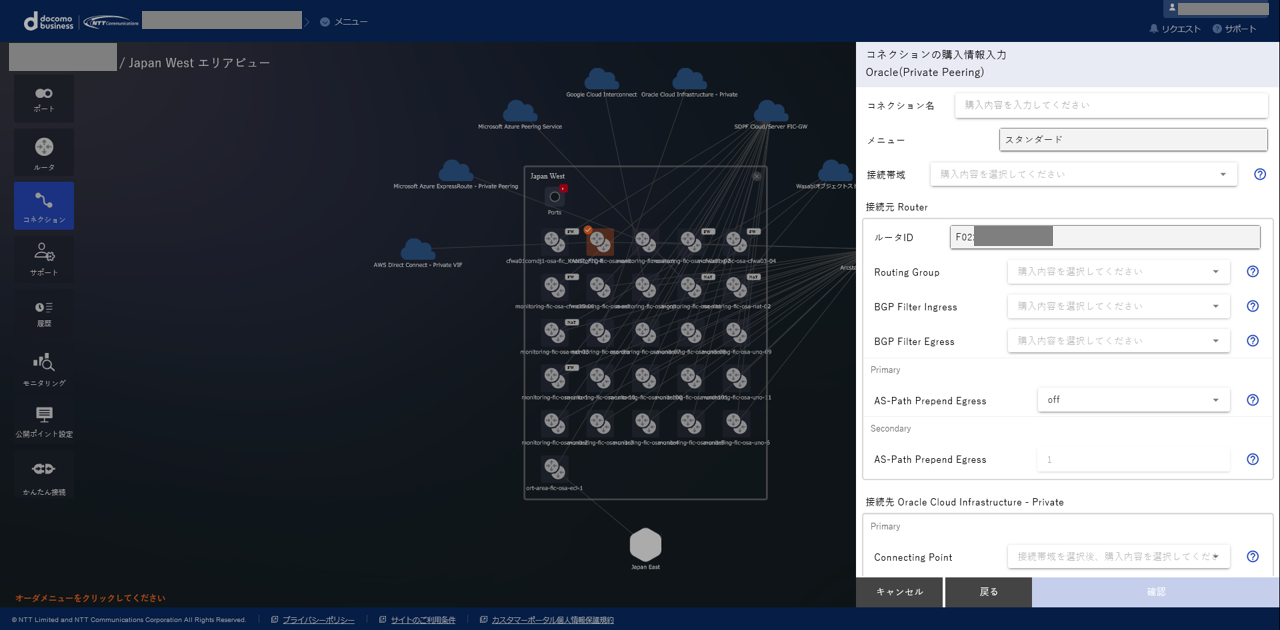

図 18.1.2 コネクションの購入情報入力(Oracle(Private Peering))}

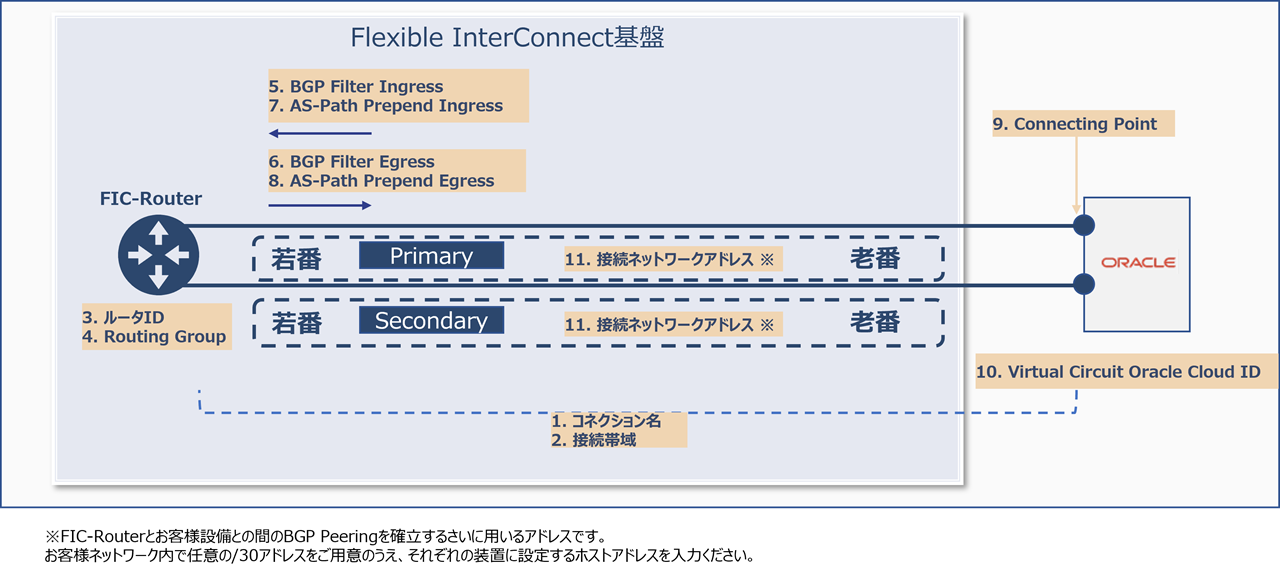

図 18.1.3 割り当てイメージ
内容を確認して ［購入］ すると、 「エリアビュー」 のFIC-Routerのアイコンから「Oracle Cloud Infrastructure - Private」のアイコンとの間が接続されます。 画面左側のサイドメニューから ［履歴］ ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

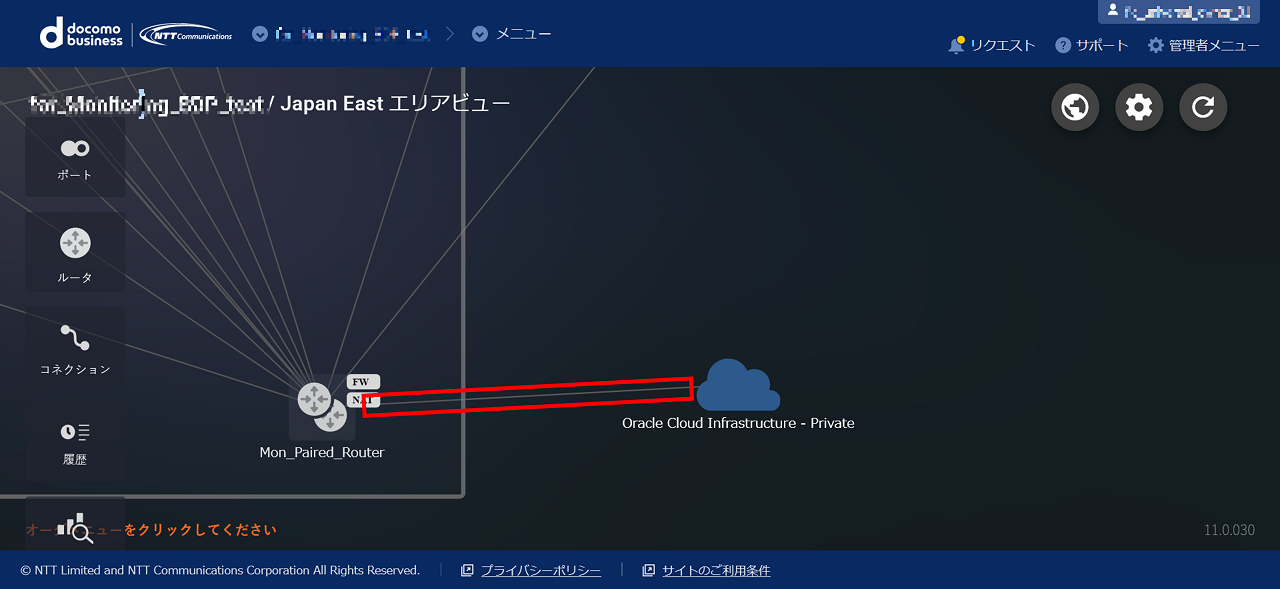

図 18.1.4 コネクション購入後
注釈
- Oracle側が受信可能な経路数の上限は2,000です。経路数が上限を超えると、接続のBGPセッションは60分間停止されます。その後、Oracle側で受信中の経路をチェックします。上限を超えていない場合、BGPセッションが再度確立されます。上限を超えている場合、セッションはさらに60分間停止されます。このプロセスは、経路数が「2,000以下」になるまで繰り返されます。
- FIC側が受信可能な経路数の上限は、1,000です。経路数が1,001以上になると通信断となります。お客さまにて経路を｢1,000以下｣に削減した後、BGPセッションクリアを行うと回復します。
