1. Arcstar Universal One インターネット接続機能(vUTMプレミアム)からvUTM2への移行¶
1.1. 目的¶
本基本構築ガイドはArcstar Universal One インターネット接続機能(vUTMプレミアム)(以下、vUTM)をご利用中のお客さまがスムーズにvUTM2へ移行できることを目的としています。
1.2. 対象者¶
本書を利用する方は以下を想定しております。
- vUTMプレミアム(ベストエフォートタイプ・スマートベストエフォートタイプ・帯域確保タイプ)をご利用中で、今後vUTM2(スマートベーシックプラン・ベーシックプラン)へ移行される方
1.3. 事前準備¶
vUTM2への移行を行うために以下のリソースを事前に作成しておく必要があります。
注釈

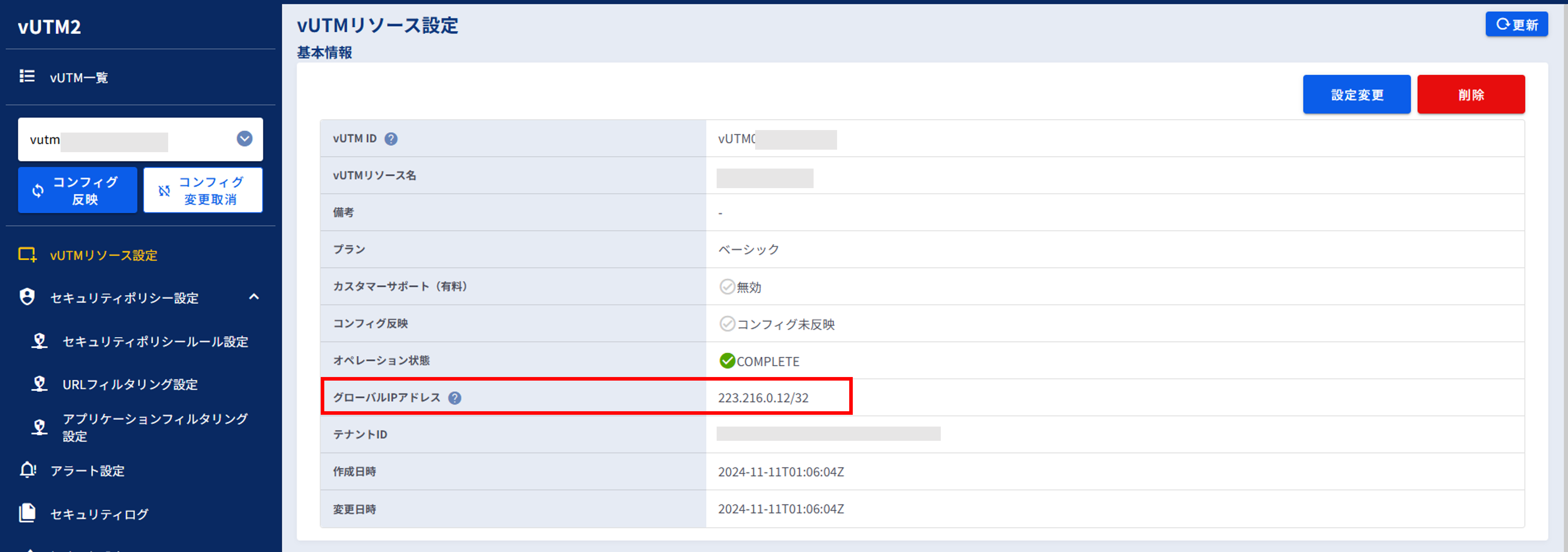

図1.3.1. グローバルIPアドレス表示画面¶
- FIC-Connectionの作成が完了していること
- FIC-Routerの作成が完了していること
- Arcstar Universal OneとFlexible InterConnectの接続が完了していること
1.4. 移行イメージ¶

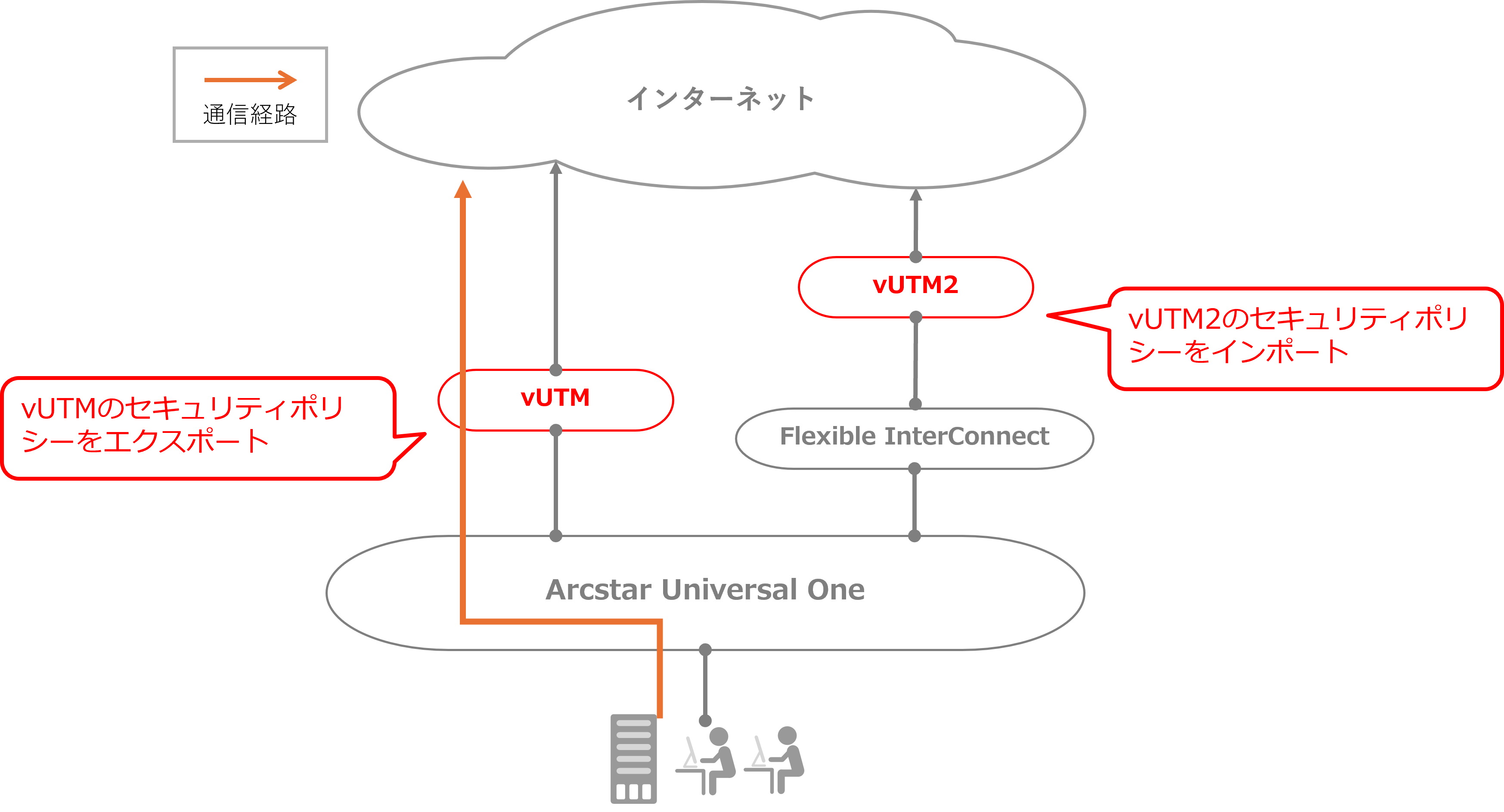

Step1：vUTMからセキュリティポリシーをエクスポートし、vUTM2へインポートする
図1.4.1. セキュリティポリシーの引継ぎ

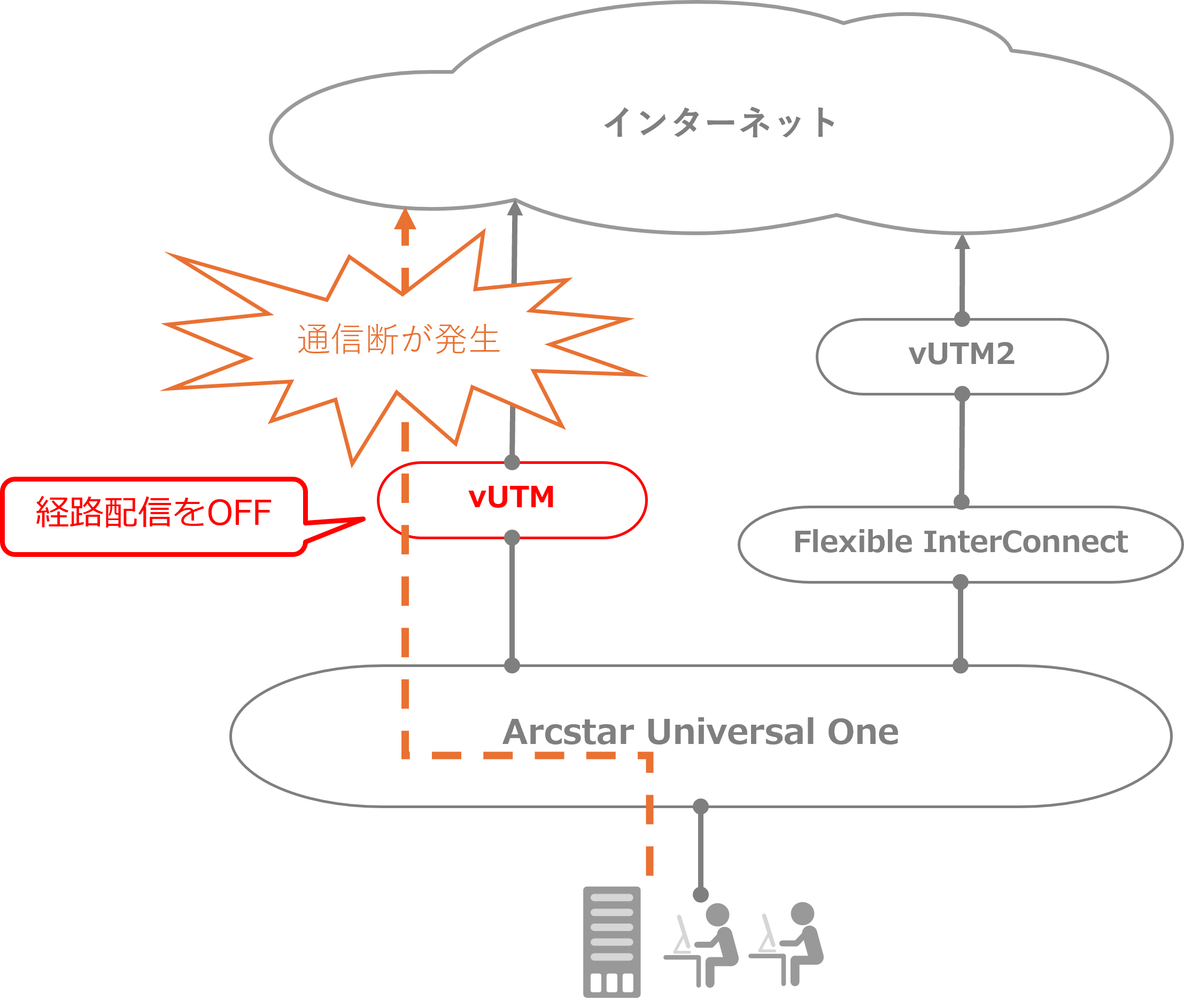

Step2：vUTMの経路配信をOFFにする
図1.4.2. 経路配信をOFF

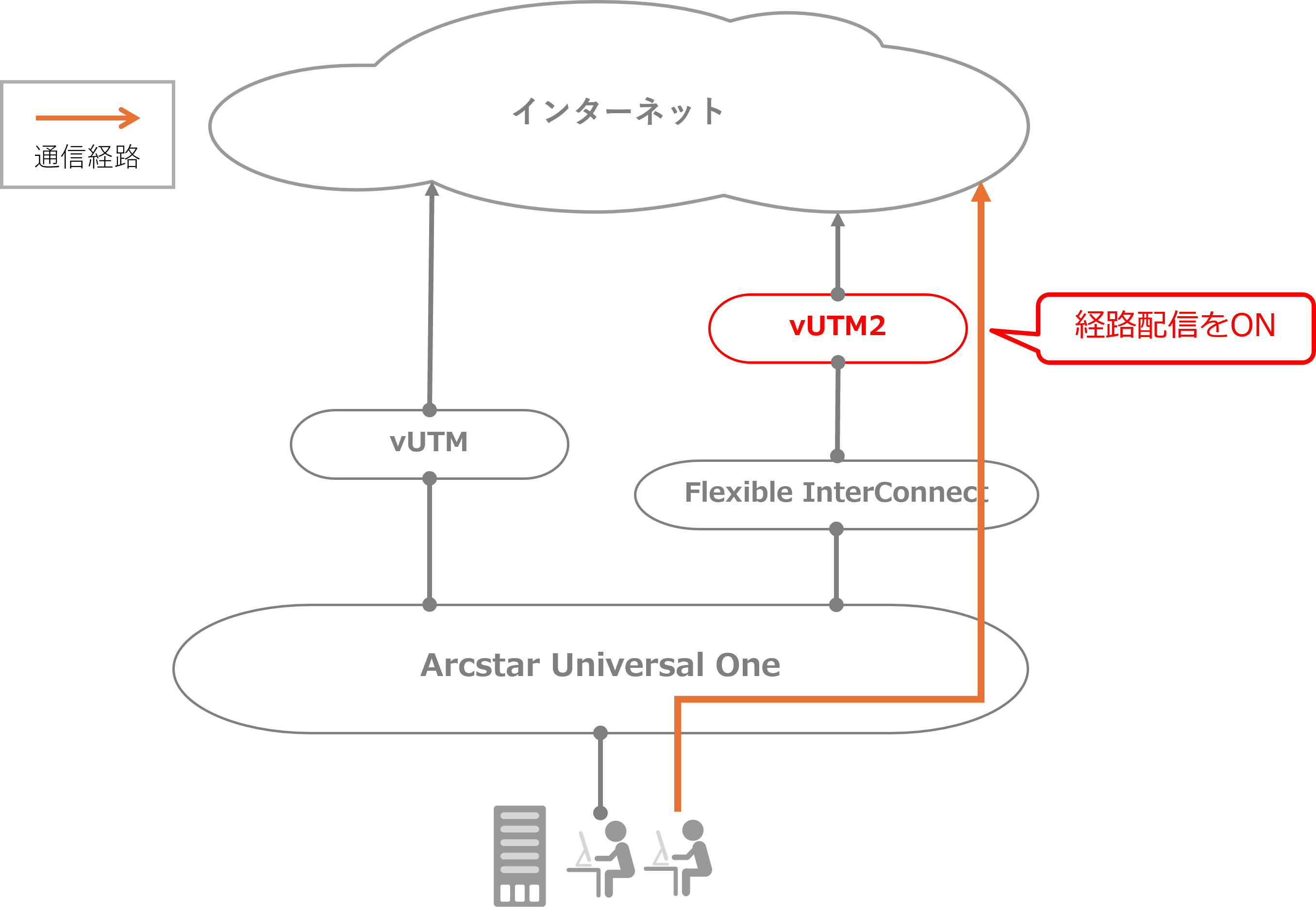

Step3：vUTM2の経路配信をONにする
図1.4.3. 経路配信をON

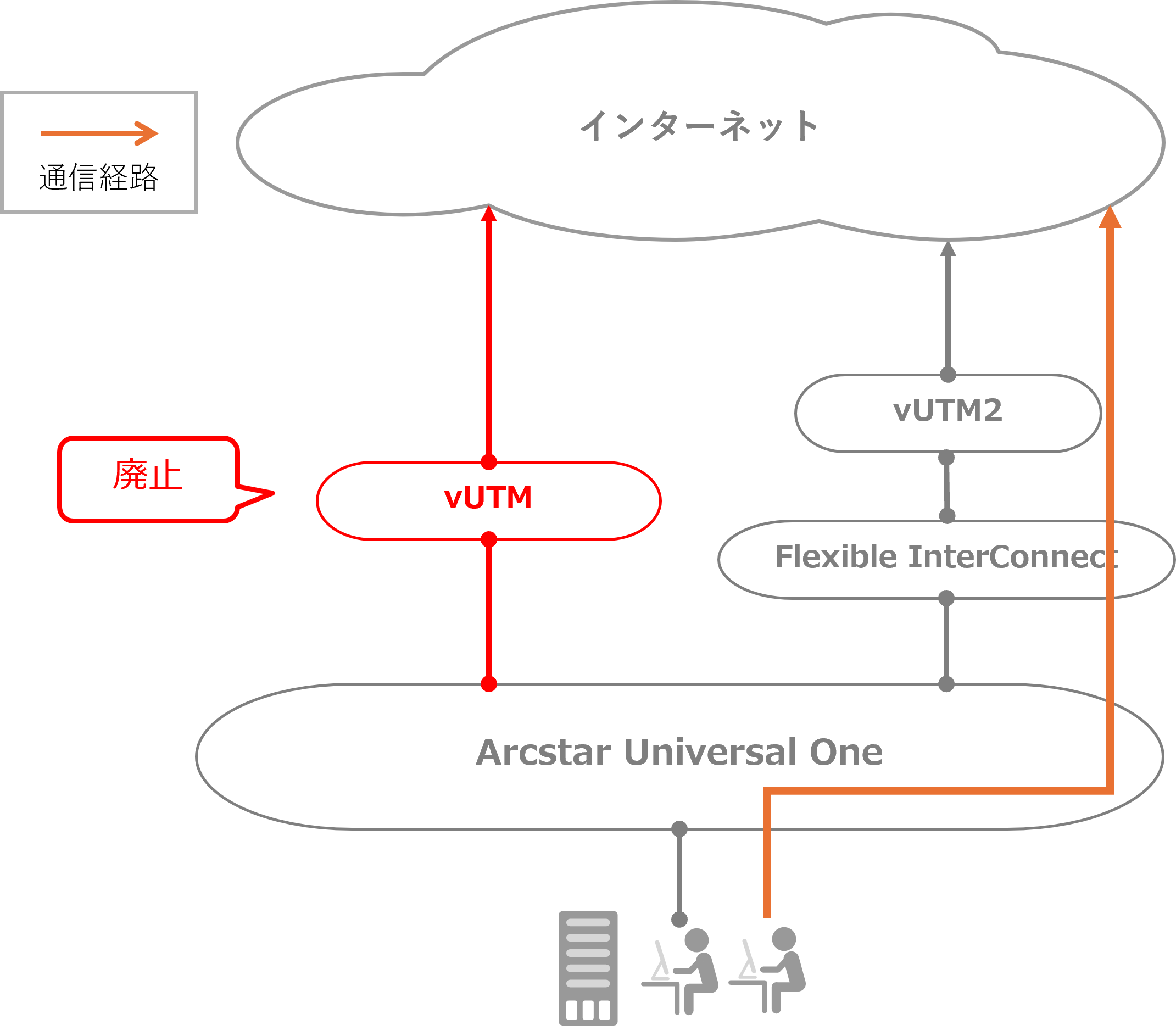

Step4：vUTMを廃止する
図1.4.4. vUTMを廃止
1.5. vUTMからvUTM2への移行手順¶
vUTMの設定変更を行う場合はvUTMポータル、vUTM2の設定変更を行う場合はvUTMコンソールで操作を実施します。
手順 |
項番 |
操作画面 |
作業内容 |
該当ページ |
Step1 |
1 |
vUTMポータル |
vUTMで設定しているセキュリティポリシーをエクスポートする |
|
2 |
vUTMコンソール |
エクスポートしたセキュリティポリシーをvUTM2へインポートする |
||
Step2 |
3 |
vUTMポータル
vUTMコンソール
|
(任意)【vUTM2】セキュリティポリシー設定以外でvUTM2の設定をする
・アラート通知のメールアドレスを設定する
・特定経路配信の配信経路を設定する
・リアルタイムアラート通知を設定する
|
|
4 |
vUTMポータル |
vUTMの経路配信をOFFにする |
||
Step3 |
5 |
vUTMコンソール |
vUTM2の経路配信をONにする |
|
Step4 |
6 |
vUTMポータル |
vUTMを廃止する |
1.6. vUTMポータルとvUTMコンソールへアクセスする¶
vUTMポータルとvUTMコンソールへそれぞれアクセスする手順について記します。
1.6.1. vUTMポータルへのアクセス方法¶
- ビジネスポータルのログインページへアクセスしてログインします。

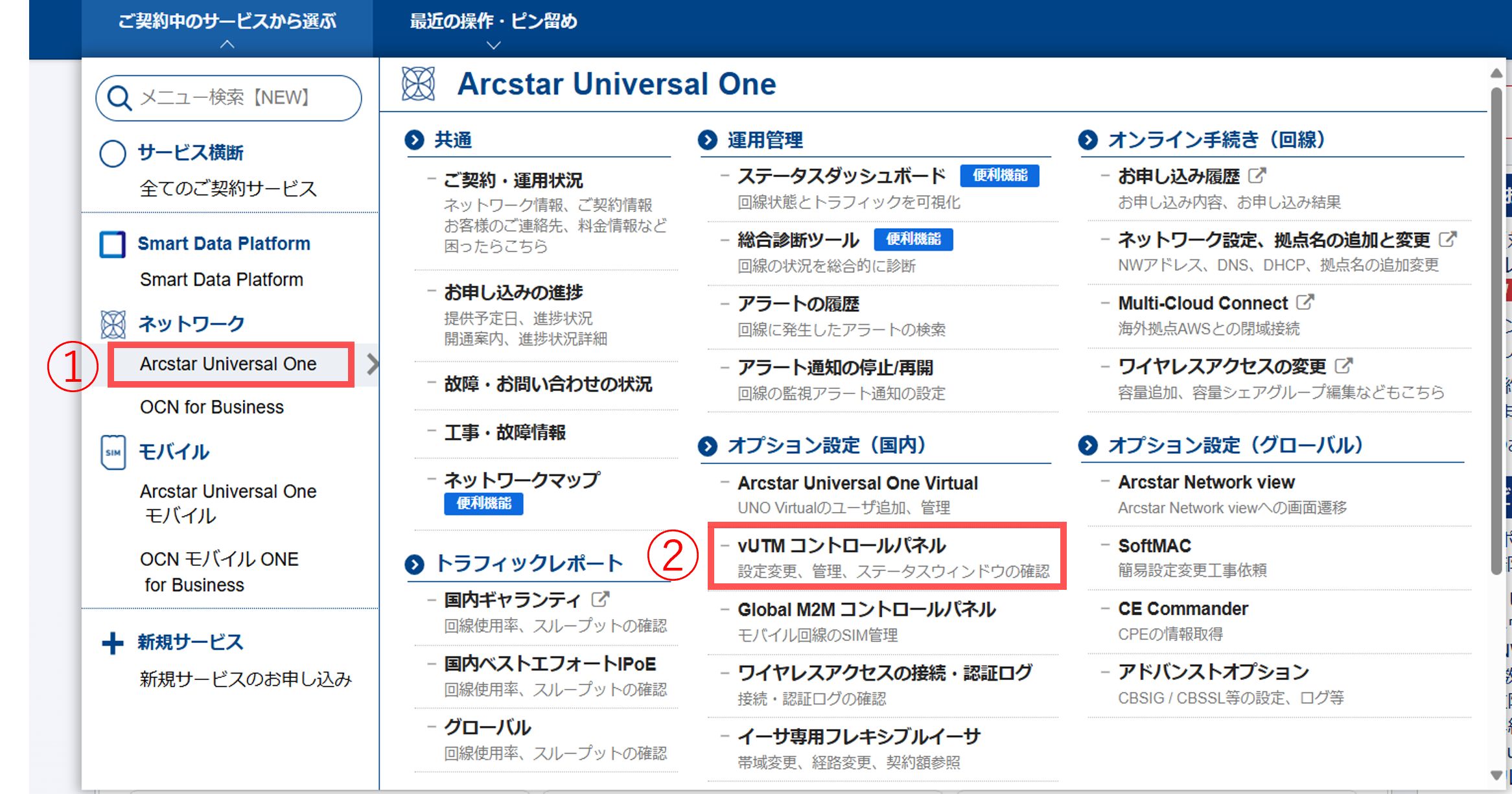

- ①サービスメニューからArcstar Universal Oneを選択します。②[vUTM コントロールパネル]をクリックします。
図1.6.1.1. ビジネスポータルのダッシュボード画面
該当VPNグループの[設定を変更する]をクリックします。
図1.6.1.2. VPNグループ検索画面
1.7. 【vUTM】セキュリティポリシーのエクスポート¶
vUTMポータルからセキュリティポリシーをエクスポートします。
- ビジネスポータルからvUTMポータルへアクセスします。手順については下記を参照してください。

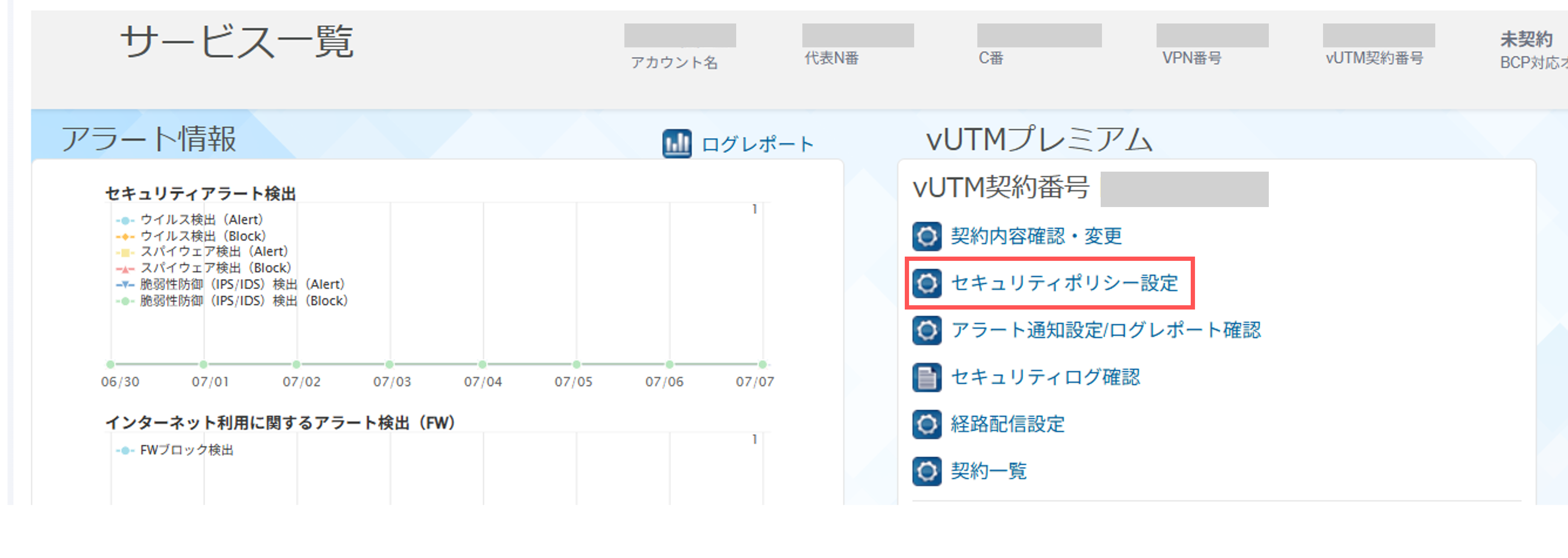

vUTMの管理トップ画面から[セキュリティポリシー設定]をクリックします。
図1.7.1. vUTMの管理トップ画面

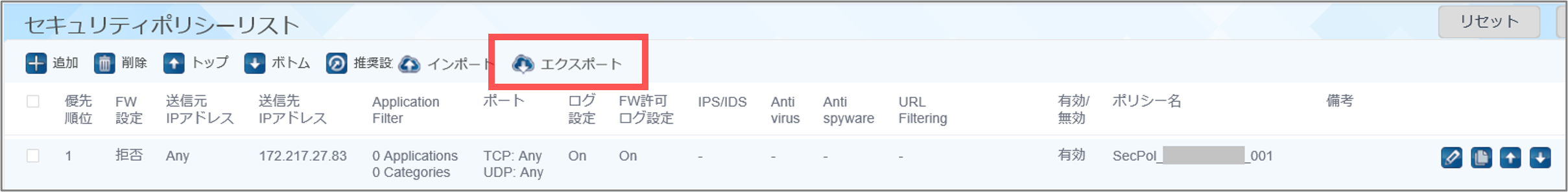

セキュリティポリシーリストで[エクスポート]ボタンを押下します。
図1.7.2. セキュリティポリシー設定画面

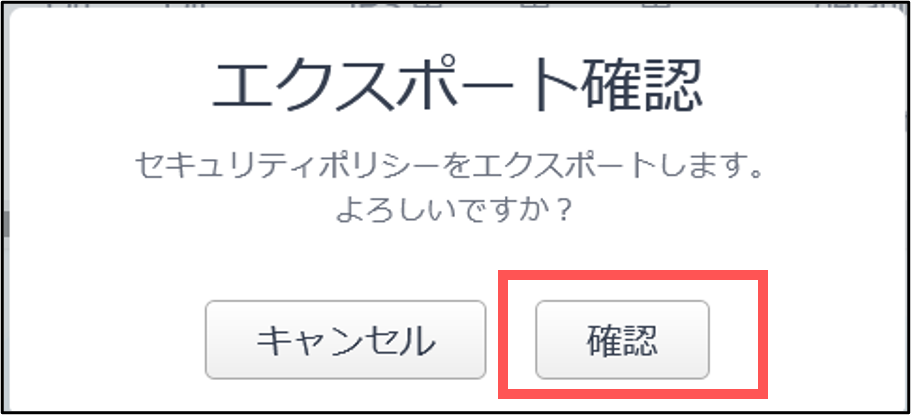

エクスポート確認画面が表示されるので[確認]ボタンを押下します。
図1.7.3. セキュリティポリシーのエクスポート確認画面

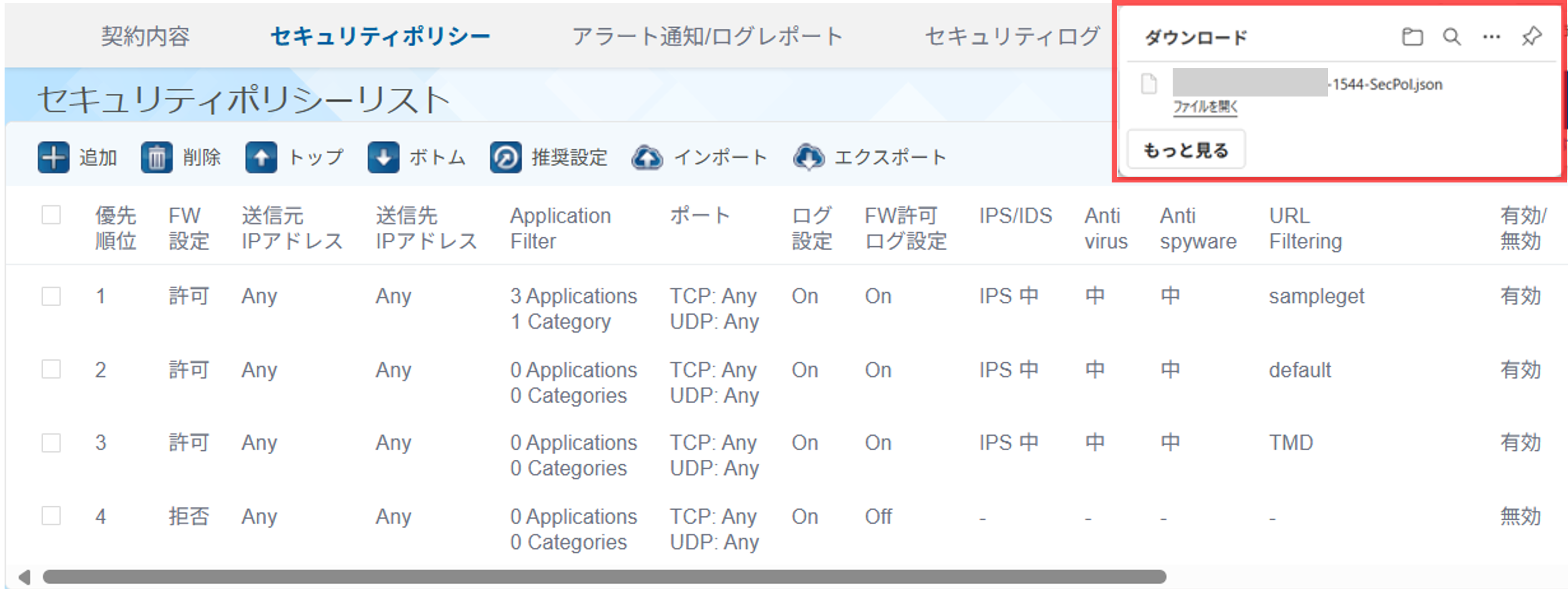

ファイルがエクスポートされます。
図1.7.4. エクスポート画面
1.8. 【vUTM2】セキュリティポリシーのインポート¶
1.7 セキュリティポリシーのエクスポート でエクスポートしたファイルをvUTMコンソールへインポートします。
- ビジネスポータルからvUTMコンソールへアクセスします。手順については下記を参照してください。
- インポート手順については下記を参照してください。
1.9. 【vUTM2】セキュリティポリシー設定以外のカスタマイズ¶
セキュリティポリシー以外のvUTMポータルで設定している内容を必要に応じてvUTMコンソールへ設定します。
- ※本手順はvUTMにて特定経路配信をご契約中で、vUTM2の配信経路設定を実施したいお客さまのみ対象となります。
- ※本手順はvUTMにてログレポートをご契約中で、vUTM2のリアルタイムアラート設定を実施したいお客さまのみ対象となります。
1.9.1. 【vUTM2】アラート通知のメールアドレスを設定する¶

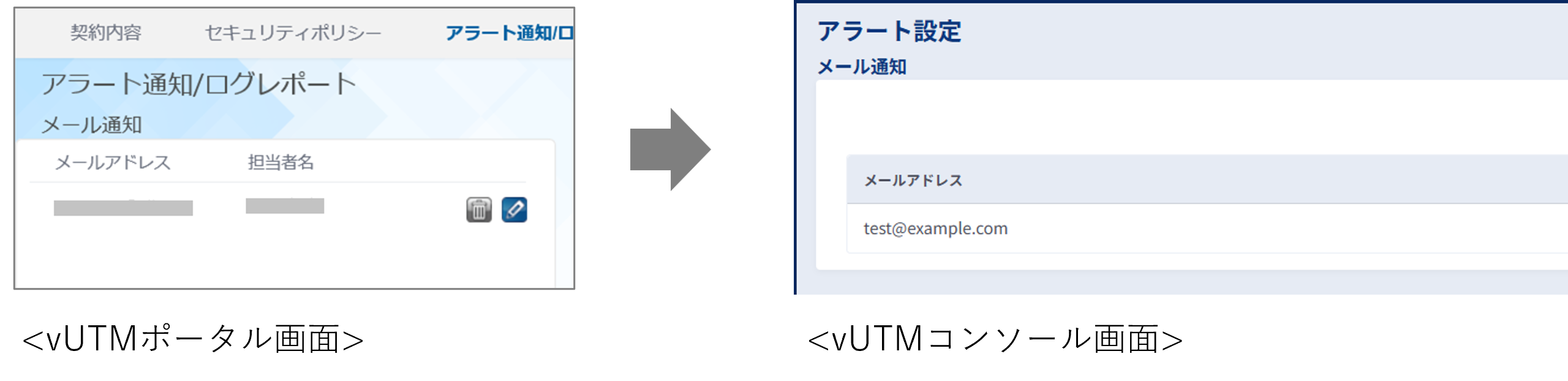

vUTMポータルで登録しているアラートメールのメールアドレスはvUTMコンソールの「アラート設定」画面で設定することができます。
図1.9.1.1. vUTMポータルとvUTMコンソールのメールアドレス設定画面
- ビジネスポータルからvUTMポータルへアクセスします。手順については下記を参照してください。
vUTMの管理トップ画面から[アラート通知設定/ログレポート確認]をクリックします。
図1.9.1.2. vUTMの管理トップ画面

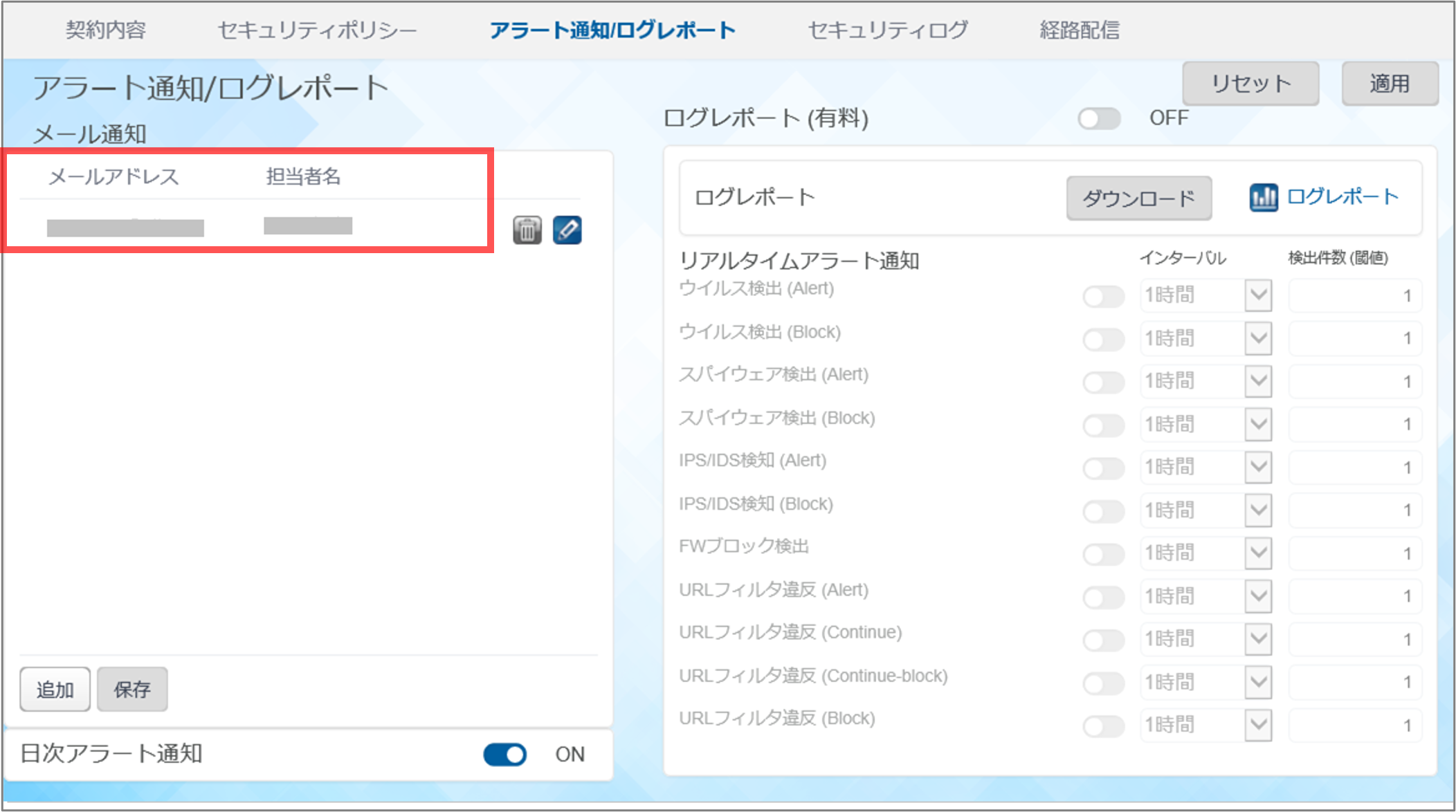

「アラート通知/ログレポート」画面のメール通知からメールアドレスを確認します。
図1.9.1.3. vUTMの管理トップ画面
- ビジネスポータルからvUTMコンソールへアクセスします。手順については下記を参照してください。
- 確認したメールアドレスをvUTMコンソールに設定します。手順については下記を参照してください。
1.9.2. 【vUTM2】特定経路配信の配信経路を設定する¶
vUTMポータルの配信経路設定にあるIPアドレスはvUTMコンソールの「特定経路配信（有料）」画面で設定することができます。
図1.9.2.1. vUTMポータルとvUTMコンソールの配信経路設定画面
- ビジネスポータルからvUTMポータルへアクセスします。手順については下記を参照してください。
vUTMの管理トップ画面から[経路配信設定]をクリックします。
図1.9.2.2. vUTMの管理トップ画面

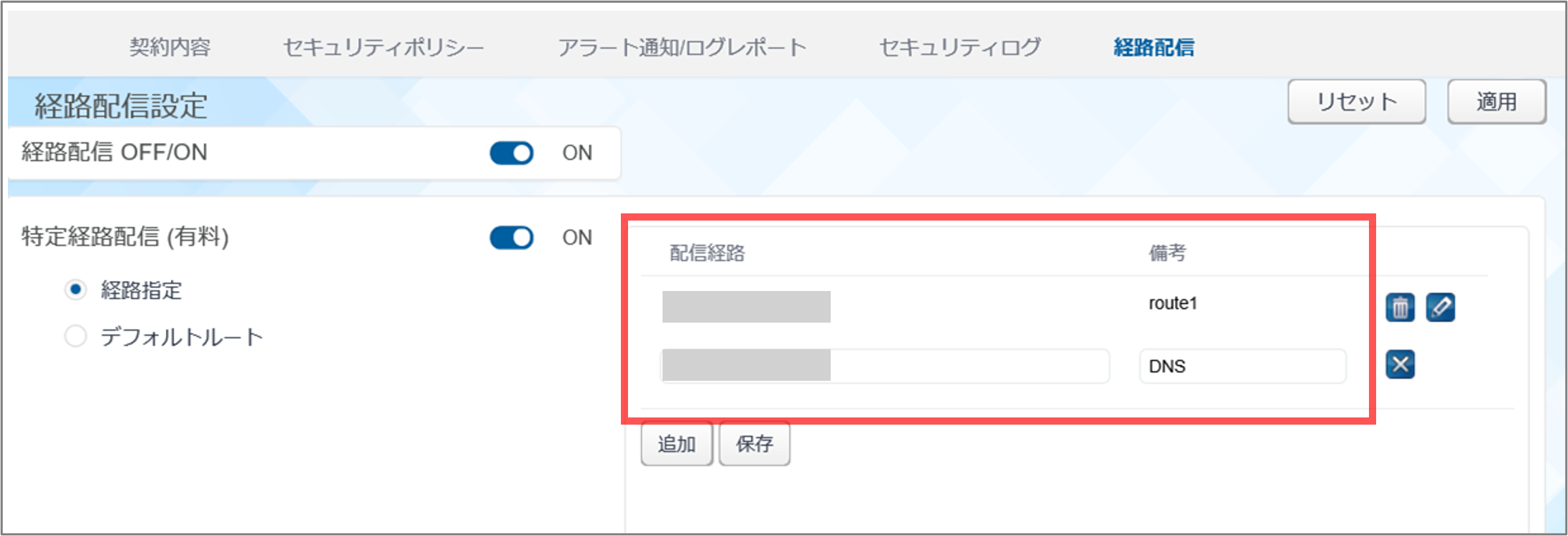

「経路配信設定」画面の配信経路からIPアドレスを確認します。
図1.9.2.3. vUTMの管理トップ画面
- ビジネスポータルからvUTMコンソールへアクセスします。手順については下記を参照してください。
- 確認したIPアドレスをvUTMコンソールへ設定します。手順については下記を参照してください。
注釈
1.9.3. 【vUTM2】リアルタイムアラート通知を設定する¶
vUTMポータルで設定しているリアルタイムアラート通知はvUTMコンソールの「リアルタイムアラート通知」画面で設定することができます。

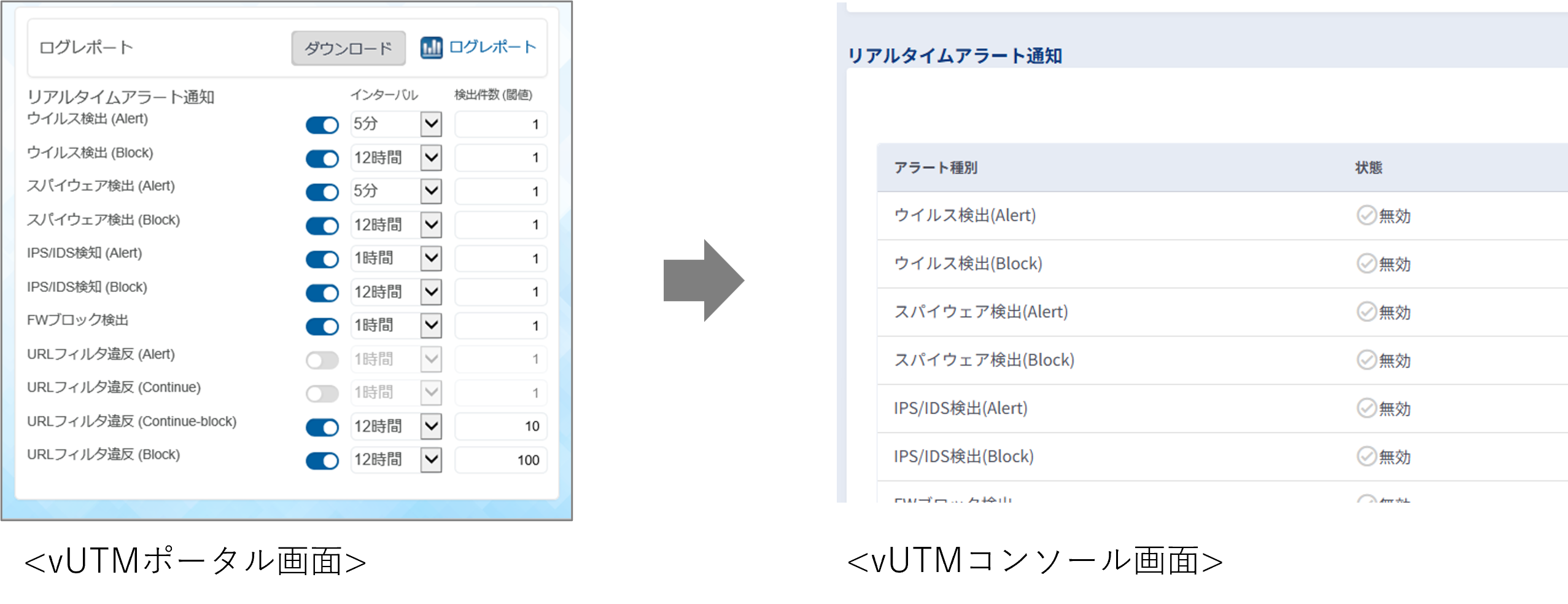

図1.9.3.1. vUTMポータルとvUTMコンソールのリアルタイムアラート通知設定画面
- ビジネスポータルからvUTMポータルへアクセスします。手順については下記を参照してください。
vUTMの管理トップ画面から[アラート通知設定/ログレポート確認]をクリックします。
図1.9.3.2. vUTMの管理トップ画面

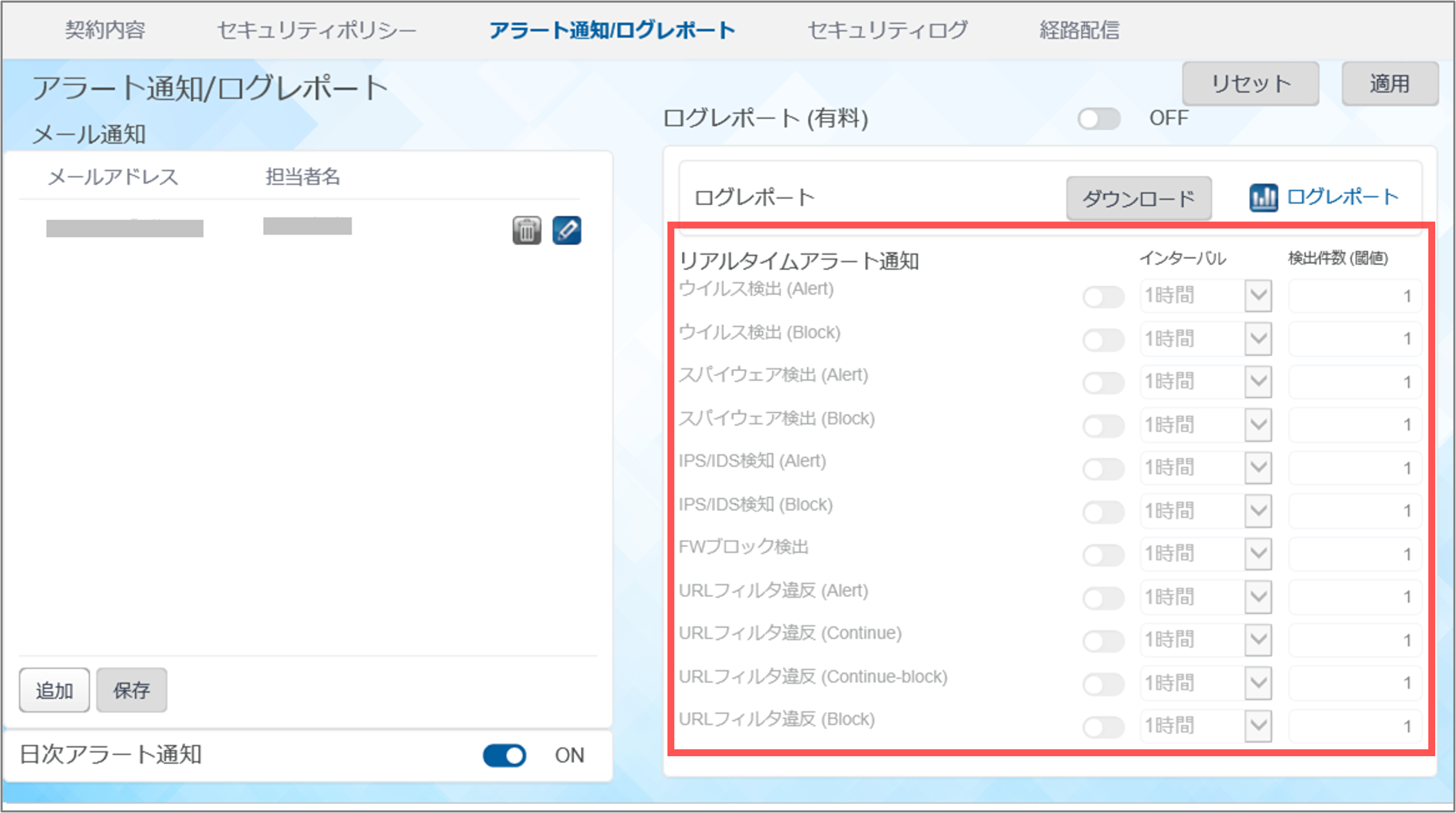

「アラート通知/ログレポート」画面のリアルタイムアラート通知から設定内容を確認します。
図1.9.3.3. vUTMの管理トップ画面
- ビジネスポータルからvUTMコンソールへアクセスします。手順については下記を参照してください。
- 確認した内容をvUTMコンソールへ設定します。手順については下記を参照してください。
1.10. 【vUTM】vUTMの経路配信をOFFに設定¶
vUTMポータルの経路配信設定をOFFに設定します。
警告
- ビジネスポータルからvUTMポータルへアクセスします。手順については下記を参照してください。

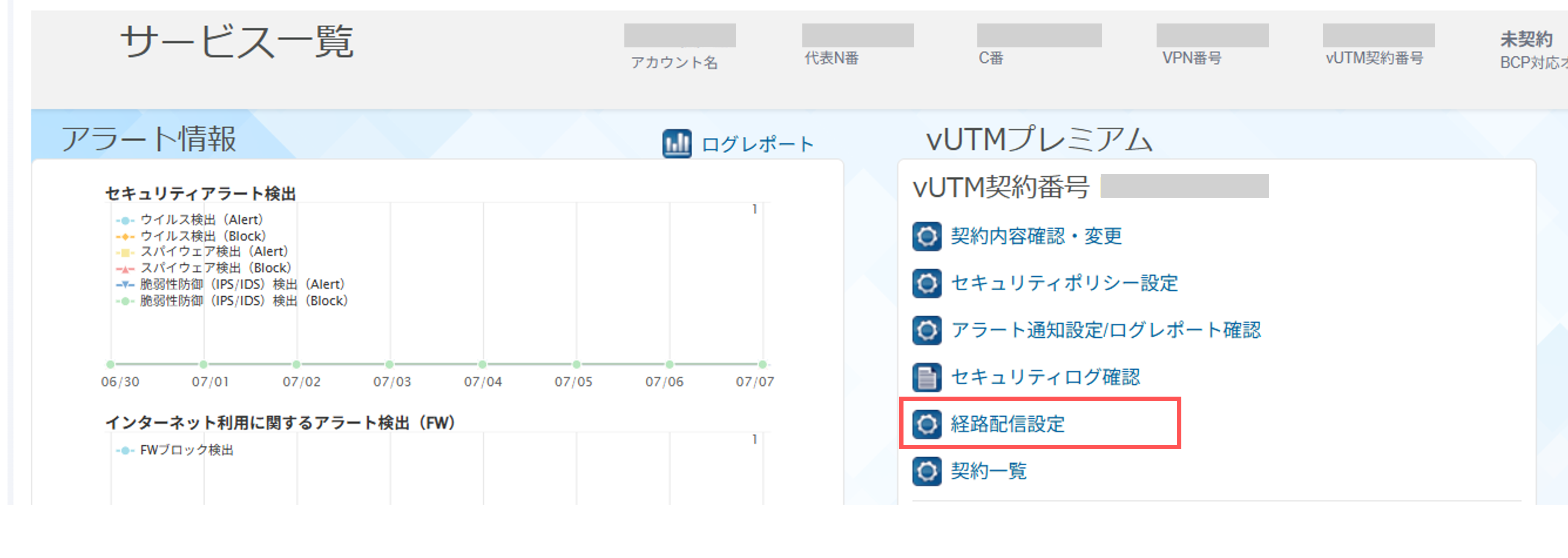

vUTMの管理トップ画面から[経路配信設定]をクリックします。
図1.10.1. vUTMの管理トップ画面

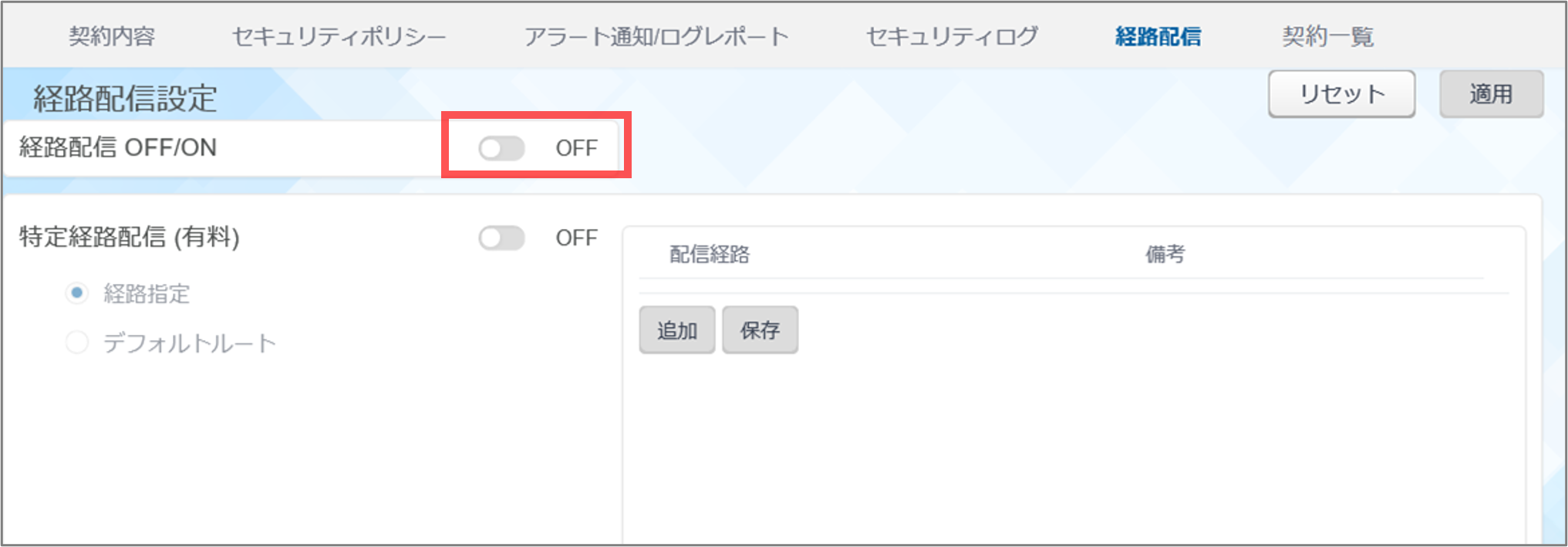

「経路配信設定」画面で経路配信をOFFに設定します。
図1.10.2. 経路配信設定画面①

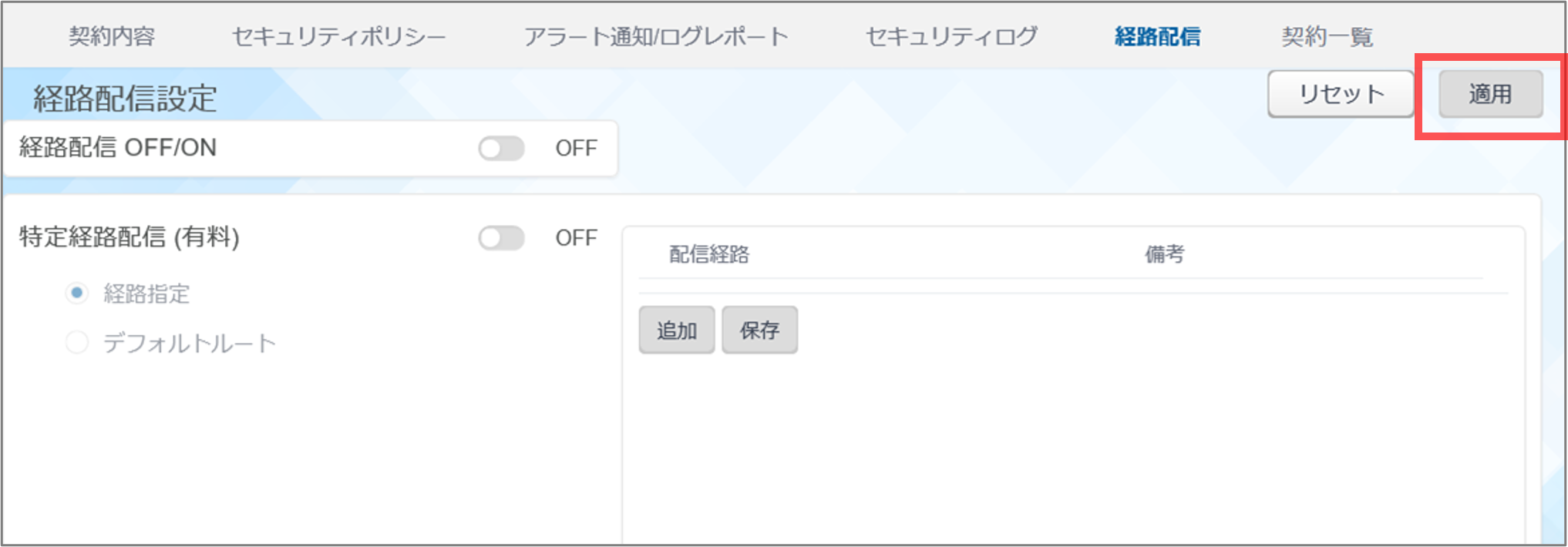

OFFに設定後、[適用]ボタンを押下します。
図1.10.3. 経路配信設定画面②

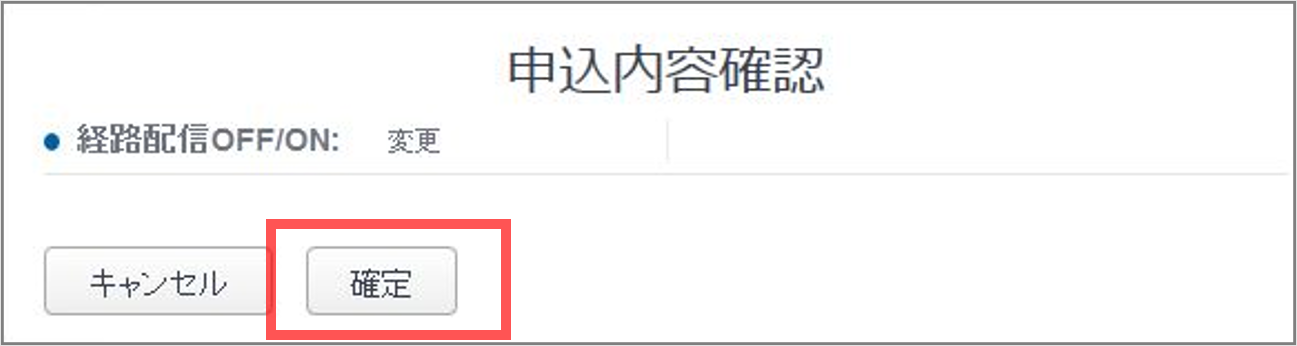

「申込内容確認」画面が表示されるので内容を確認し[確認]ボタンを押下します。
図1.10.4. 内容確認画面
1.11. 【vUTM2】vUTM2の経路配信をONに設定¶
vUTM2の経路配信をデフォルトルートまたは特定経路配信に設定します。
注釈
- ビジネスポータルからvUTMコンソールへアクセスします。手順については下記を参照してください。
- 経路配信をデフォルトルートに設定する場合は下記を参照してください。
- 経路配信を特定経路配信に設定する場合は下記を参照してください。
1.12. 【vUTM】vUTMを廃止¶
vUTM2を経由したインターネット接続に切り替わった後vUTMを廃止します。
- ビジネスポータルからvUTMポータルへアクセスします。手順については下記を参照してください。

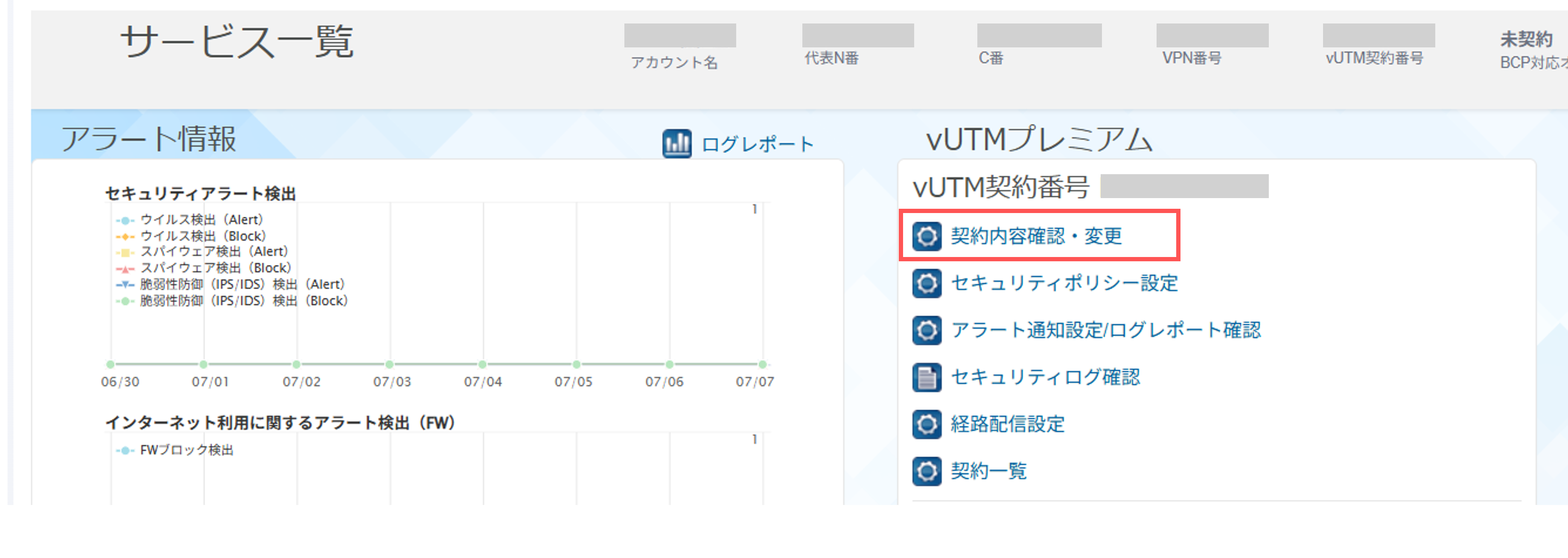

vUTMの管理トップ画面から[契約内容確認・変更]をクリックします。
図1.12.1. vUTMの管理トップ画面

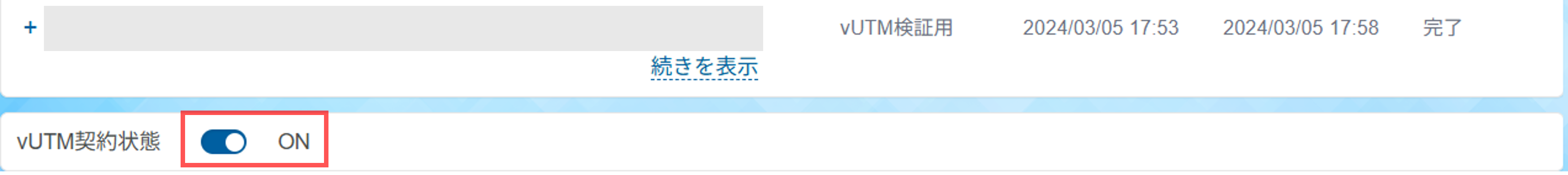

画面下にあるvUTM契約状態をOFFに設定します。
図1.12.2. 契約内容画面の[vUTM契約状態]ボタン

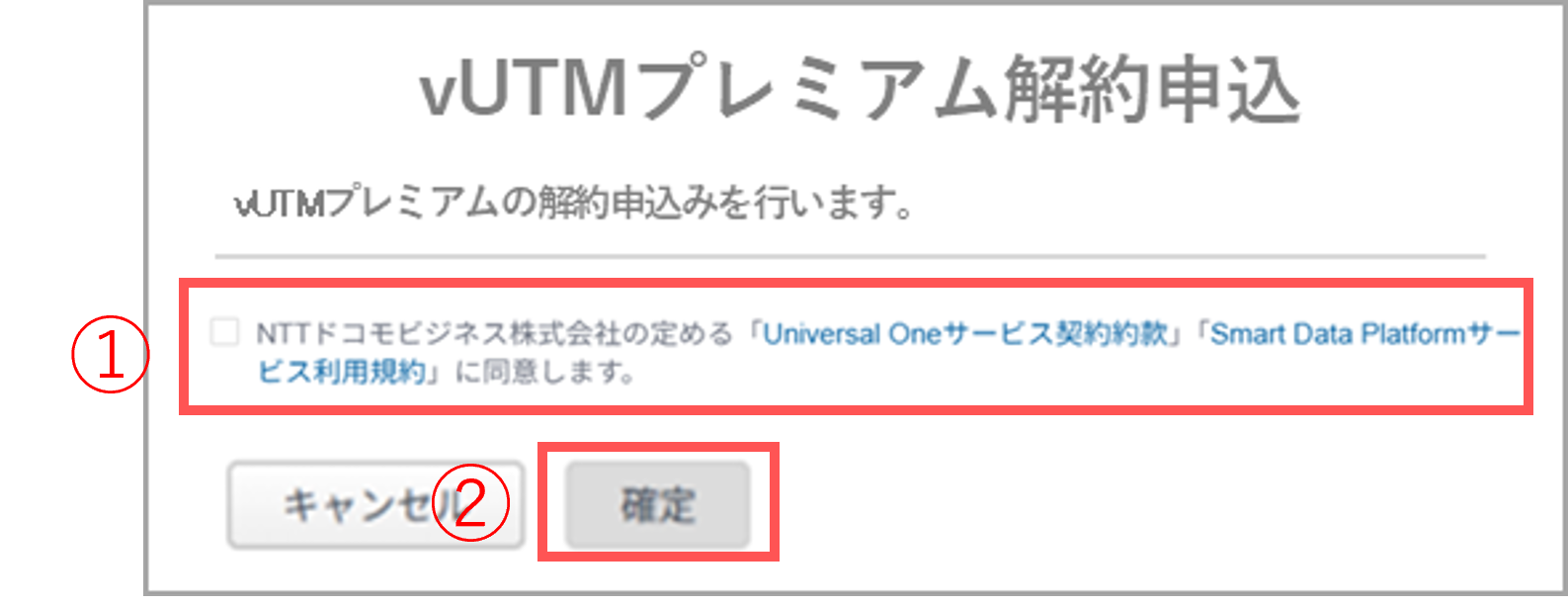

- ①「解約申込」画面が表示されるので内容を確認しチェックを入れます。②[確定]ボタンを押下します。
図1.12.3. 申込内容確認画面
