4. FICルータとSDPF クラウド/サーバーの接続

4.1. 目的

本クイックスタートガイドは、代表的な構築モデルの構築手順を提示することにより、Flexible InterConnect(以下FIC)のご利用が初めての方でもスムーズにご利用開始出来ることを目的としています。 また本書ではFICで環境を構築するために必要となる概念や考え方も合わせて記載しています。

4.2. 対象者

本書を利用する方は以下の通り想定しております。

・初めてFICで環境構築を行う方

4.3. 事前準備

FICにて環境構築作業を行う為には以下の環境を事前に準備する必要があります。

4.4. 構成図

  • 本ページでは以下の構成図の緑の矢印の範囲(説明範囲と記載)について構築手順を説明します

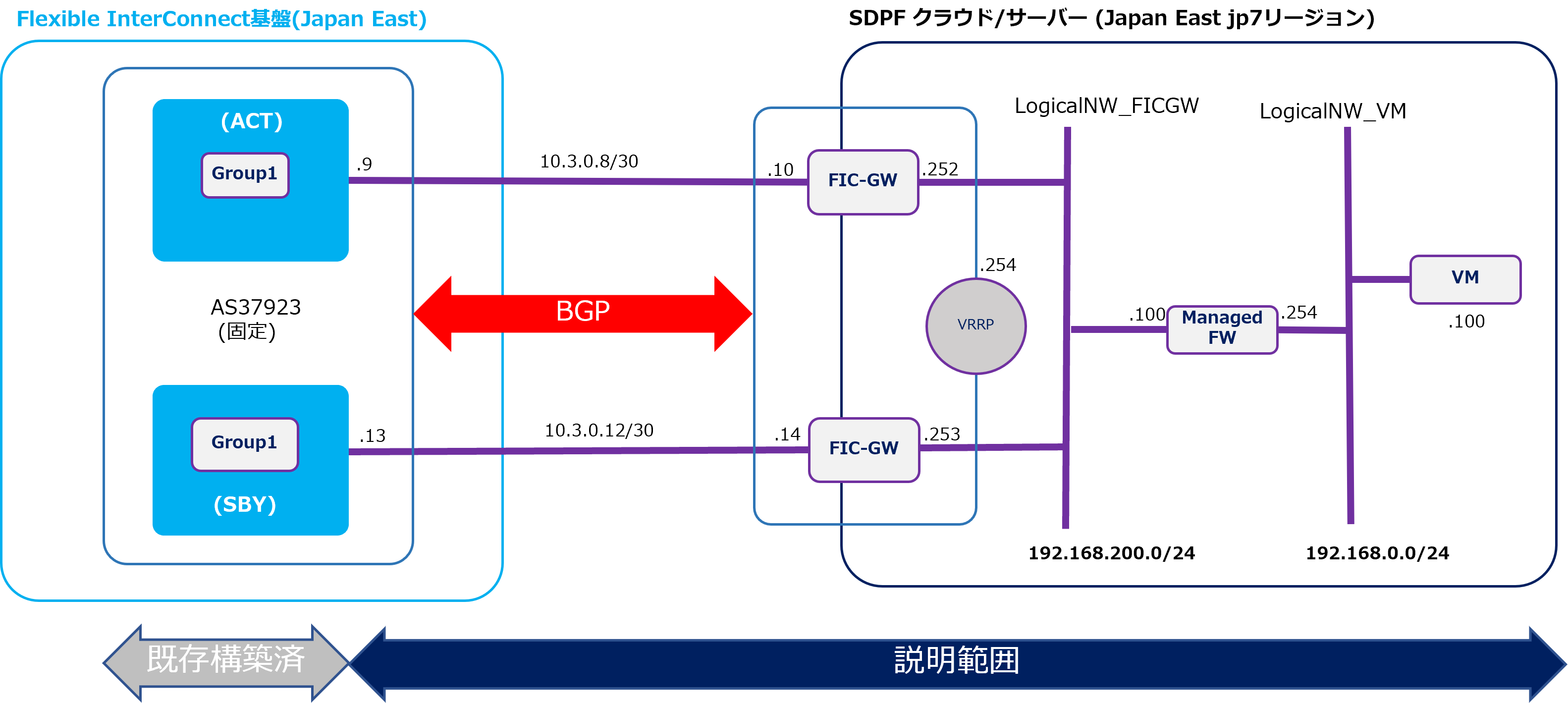

FICとsdpfの接続構成図(L3接続)

4.5. 概要手順

手順 該当ページ FIC-Console作業 SDPF SDPF クラウド/サーバー ポータル作業
1   ロジカルNW作成、Managed Firewall/VMの作成およびロジカルNWとの接続
2 4.7 FIC-Console作業(SDPF クラウド/サーバー向けコネクションの作成) SDPF クラウド/サーバー向けコネクションの作成
3 4.8 SDPF クラウド/サーバー ポータル作業(コネクション確認)   コネクション確認
4 4.9【参考】申込履歴の確認 申込履歴の確認

4.6. SDPF クラウド/サーバーポータル作業(ロジカルNW作成、Managed Firewall/VMの作成およびロジカルNWとの接続)

  • ここでは赤線で囲われた部分のSDPF クラウド/サーバー側の手順を示します。

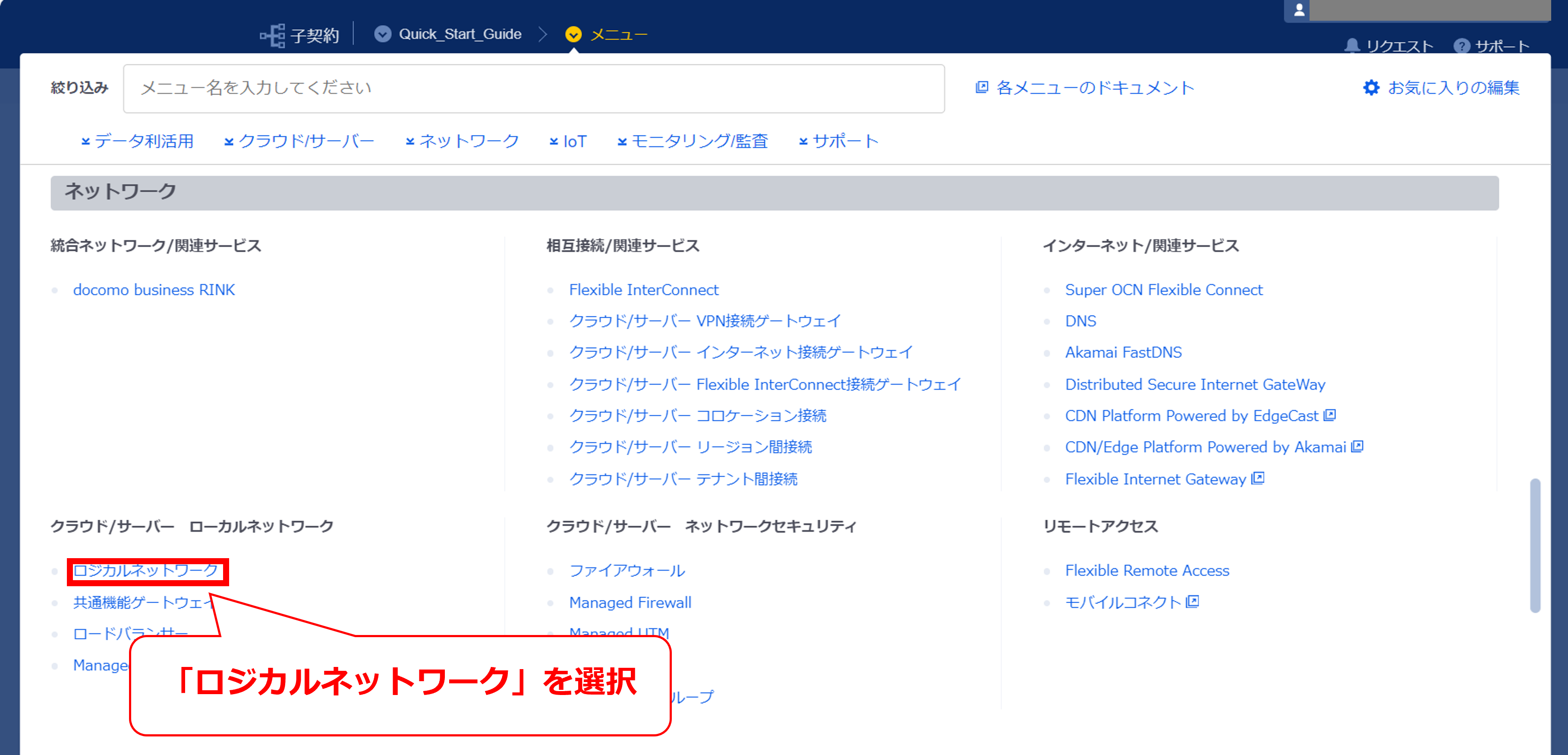

4.6.1 ロジカルネットワークの選択

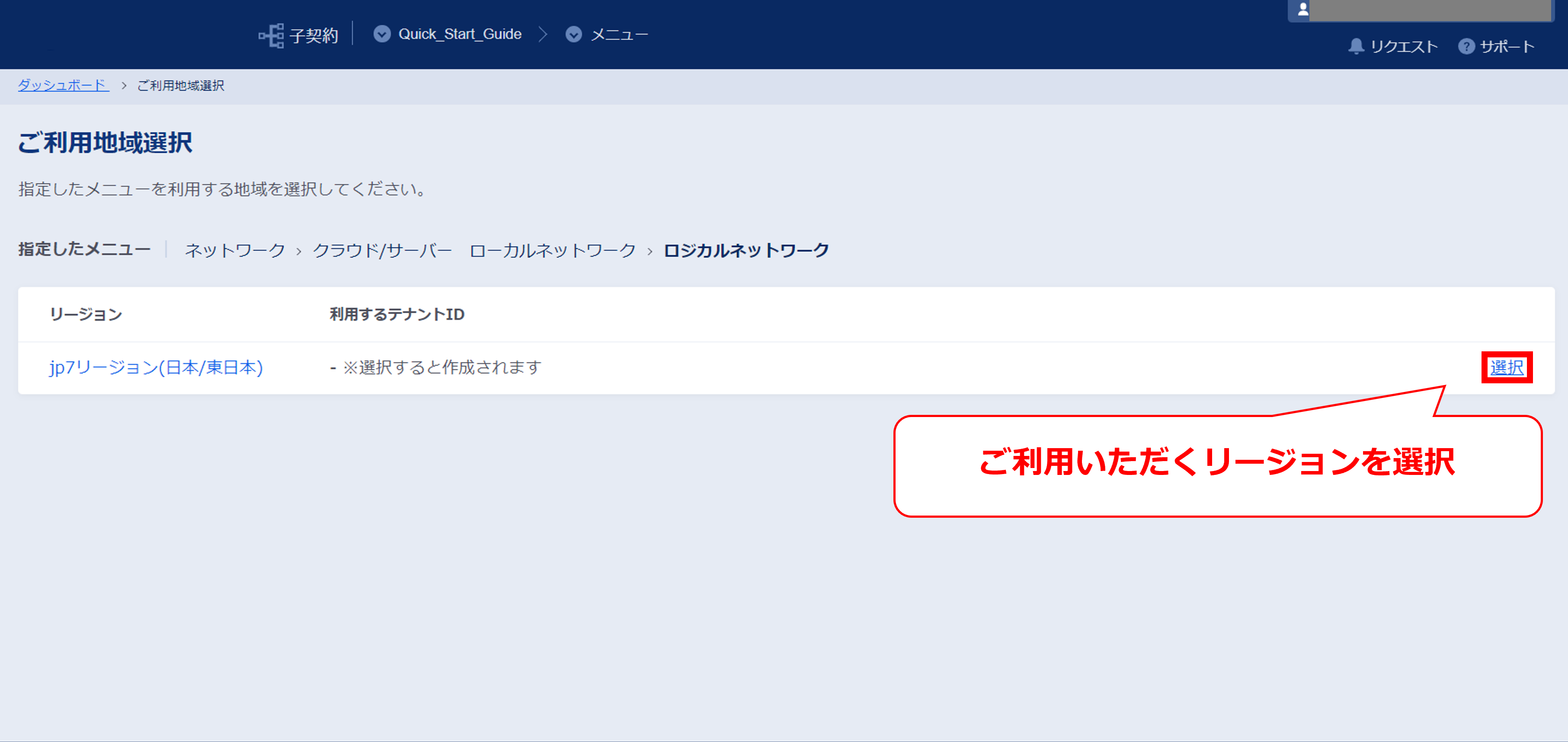

4.6.2 利用するリージョンの選択

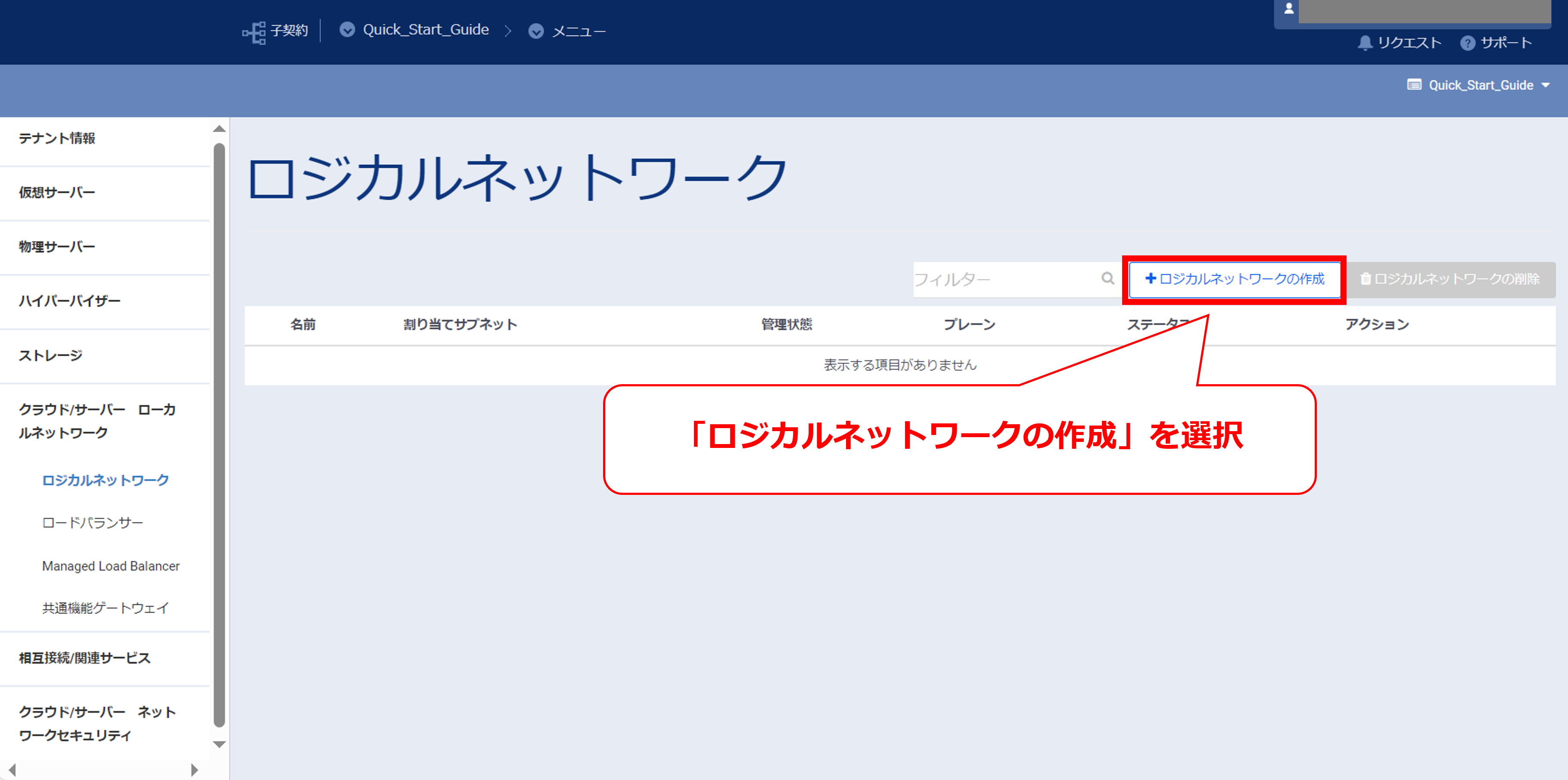

4.6.3 ロジカルネットワークの作成を選択 (LogicalNW_FICGWの作成)


4.6.4 LogicalNW_FICGWの作成①

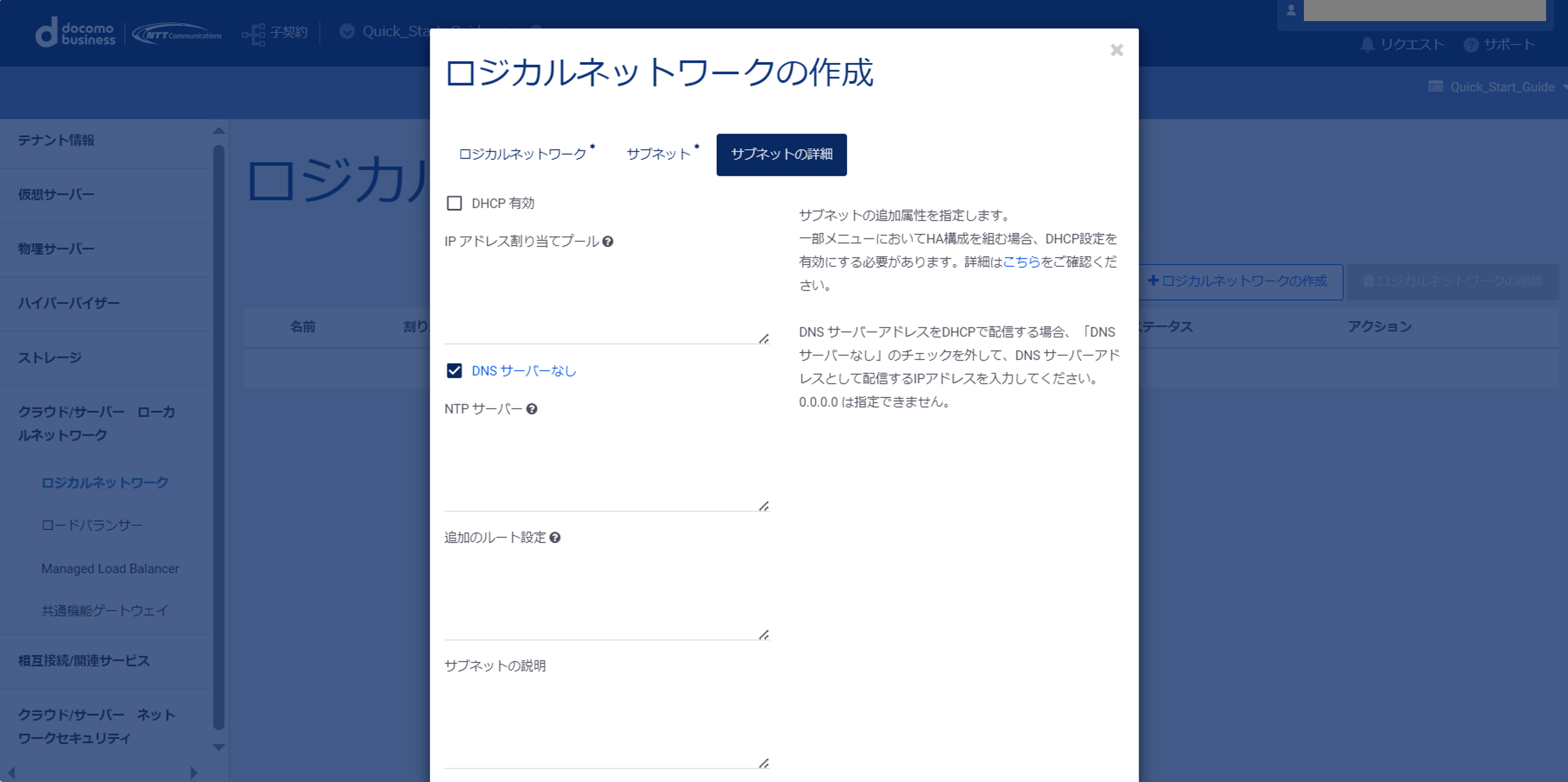

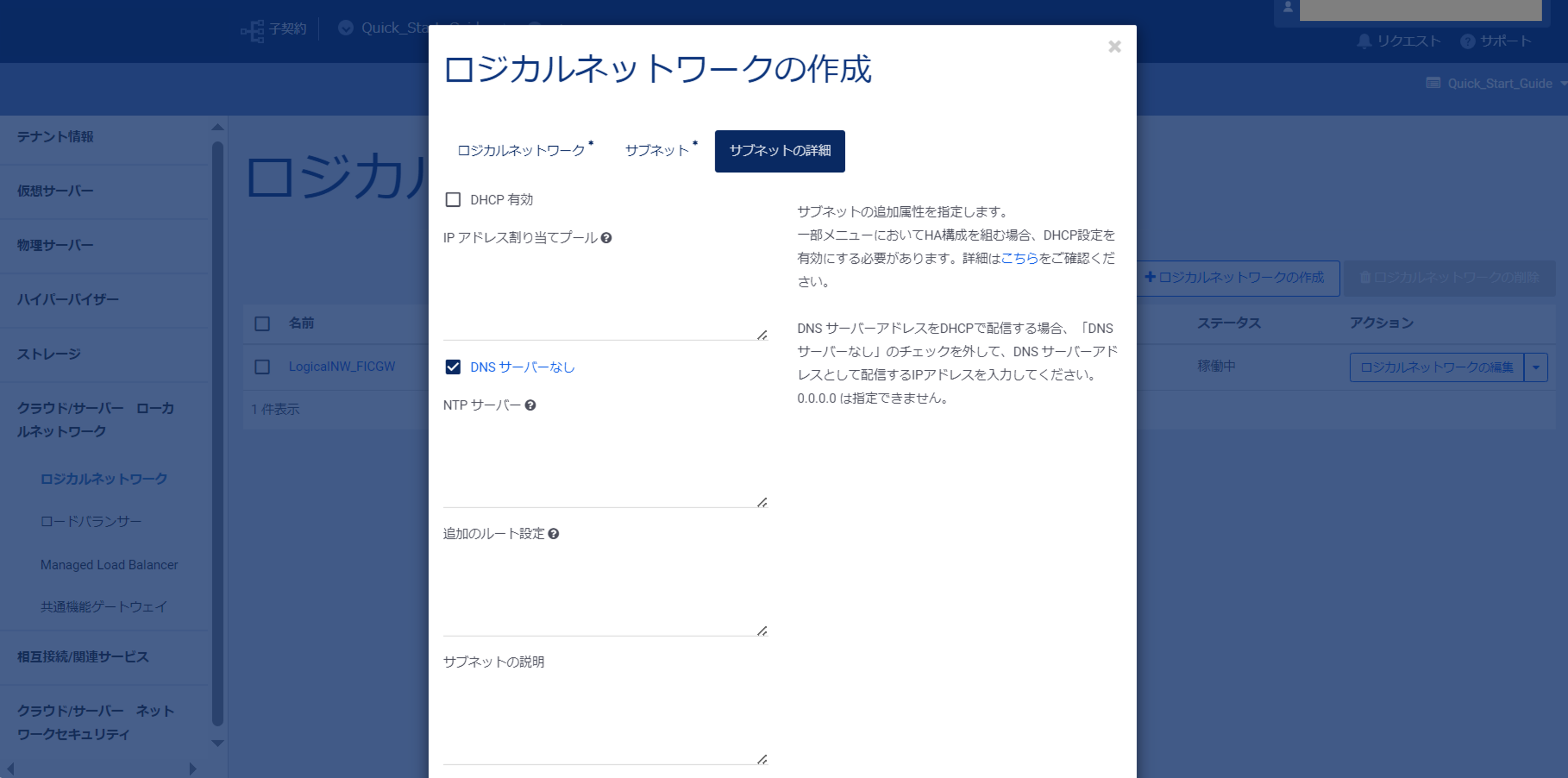

4.6.5 LogicalNW_FICGWの作成②

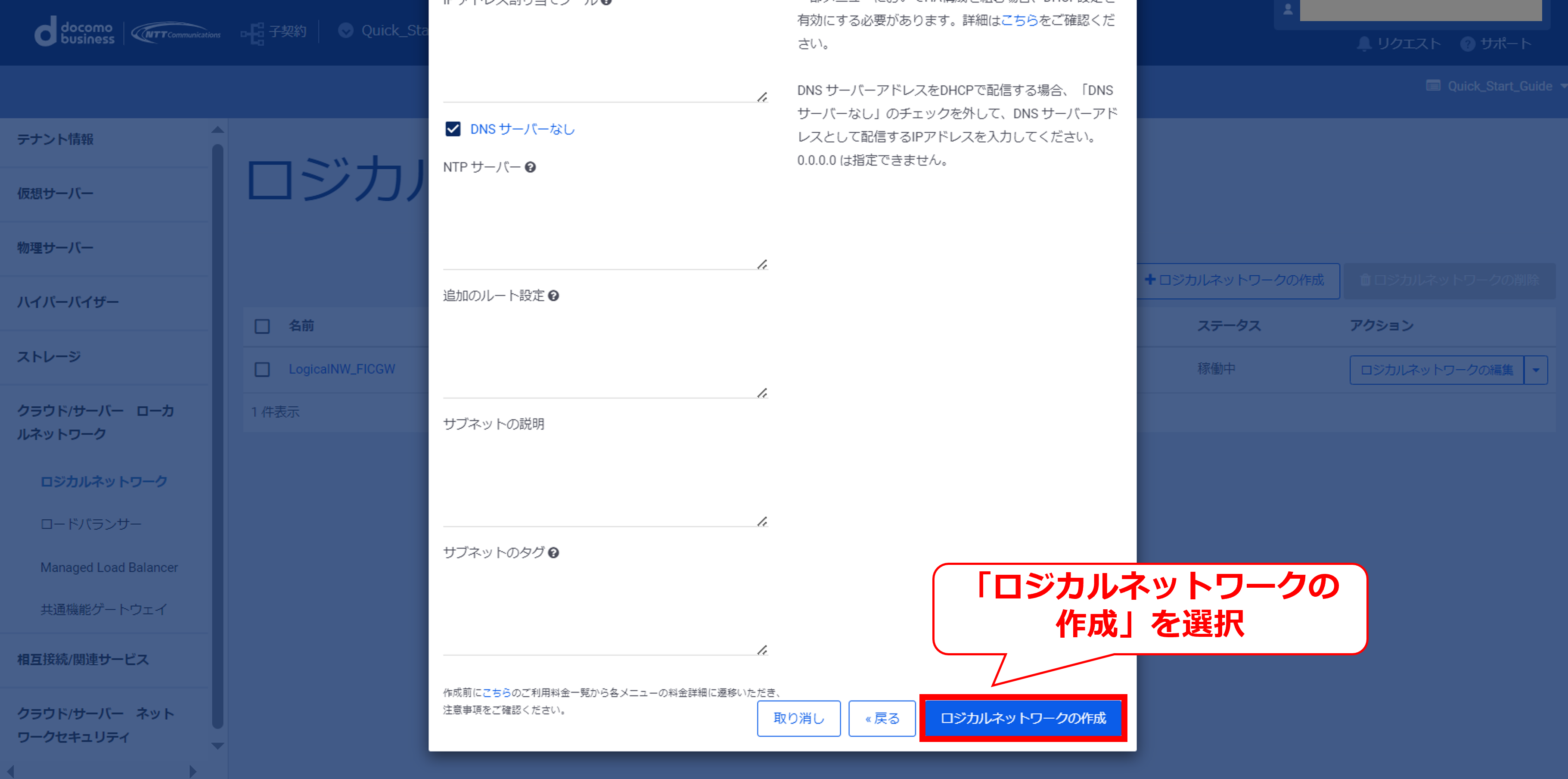

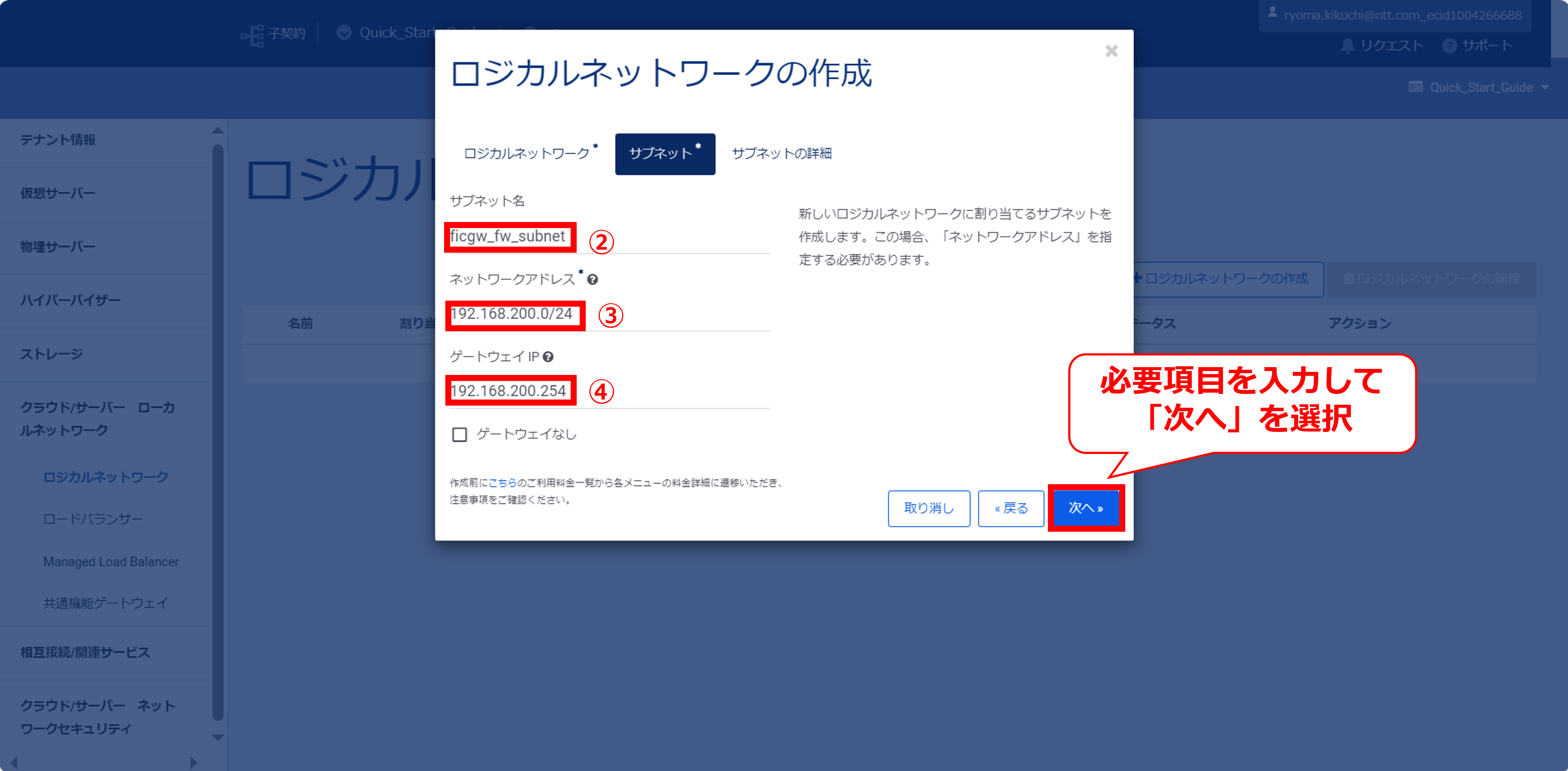

4.6.6 LogicalNW_FICGWの作成③

項番 項目 入力内容
ロジカルネットワーク名 任意のロジカルネットワーク名を入力
サブネット名 任意のサブネット名を入力
ネットワークアドレス ネットワークアドレスを入力
ゲートウェイIP ゲートウェイのIPアドレスを入力

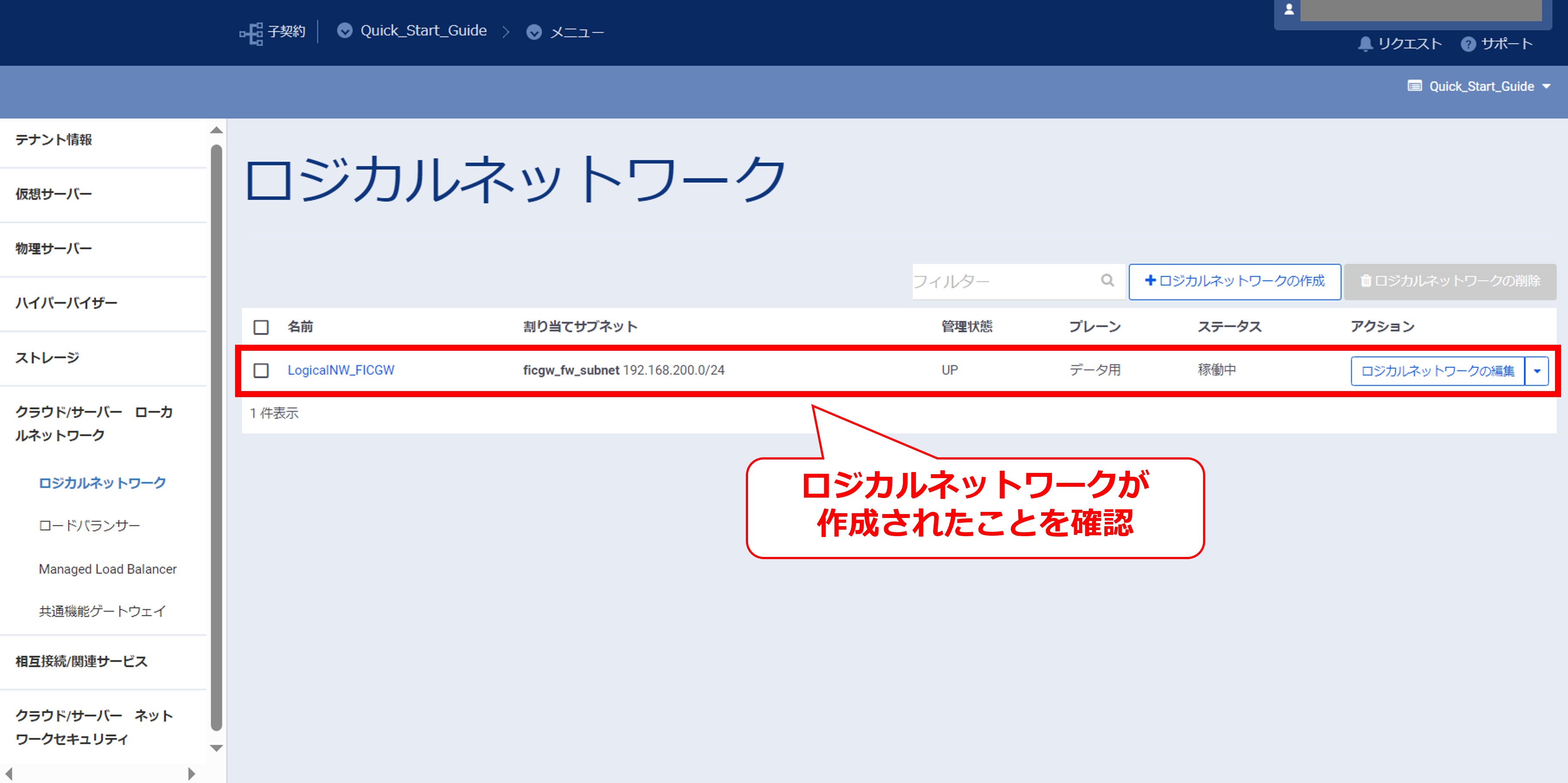

4.6.7 LogicalNW_FICGWの作成④

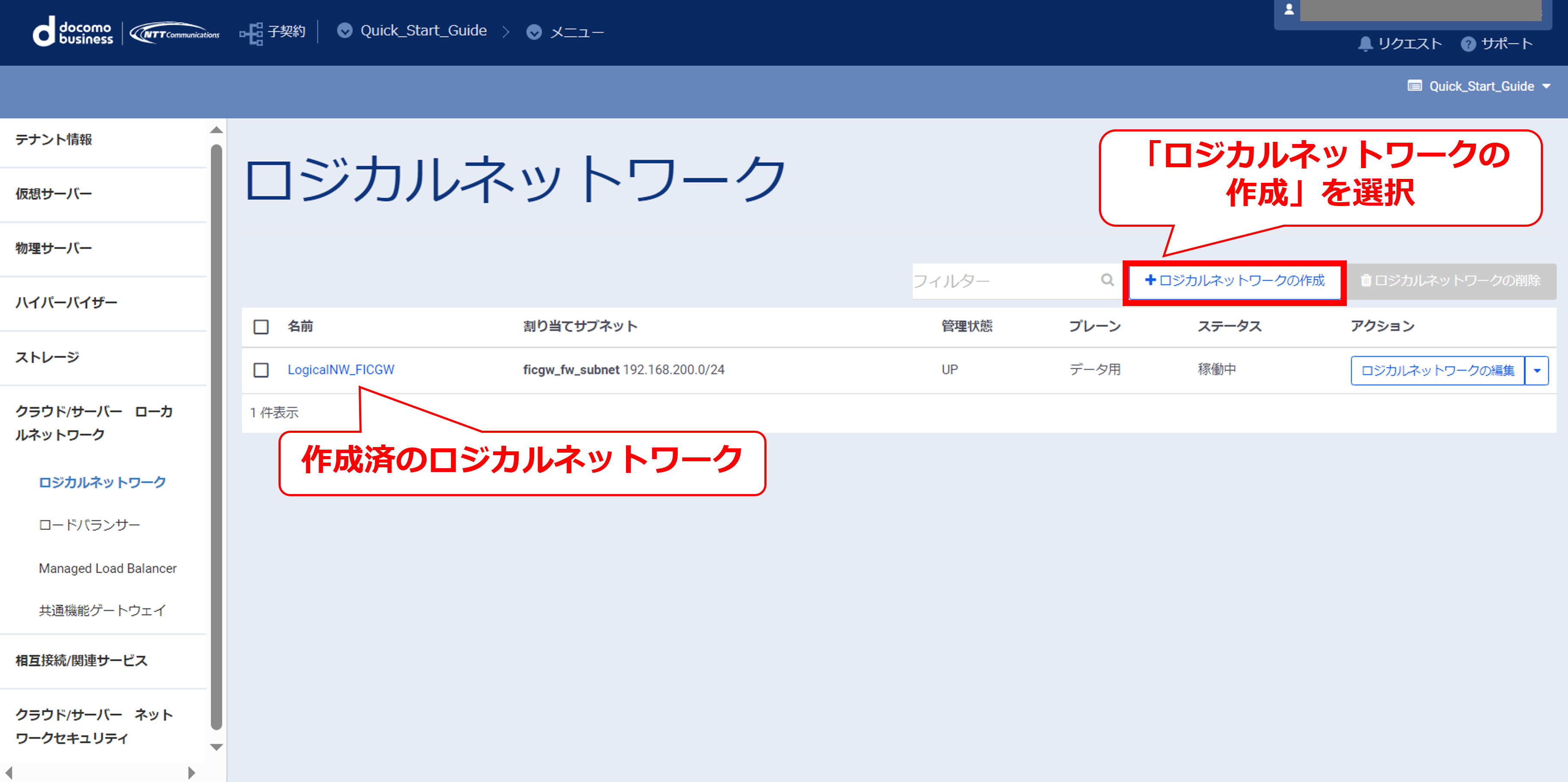

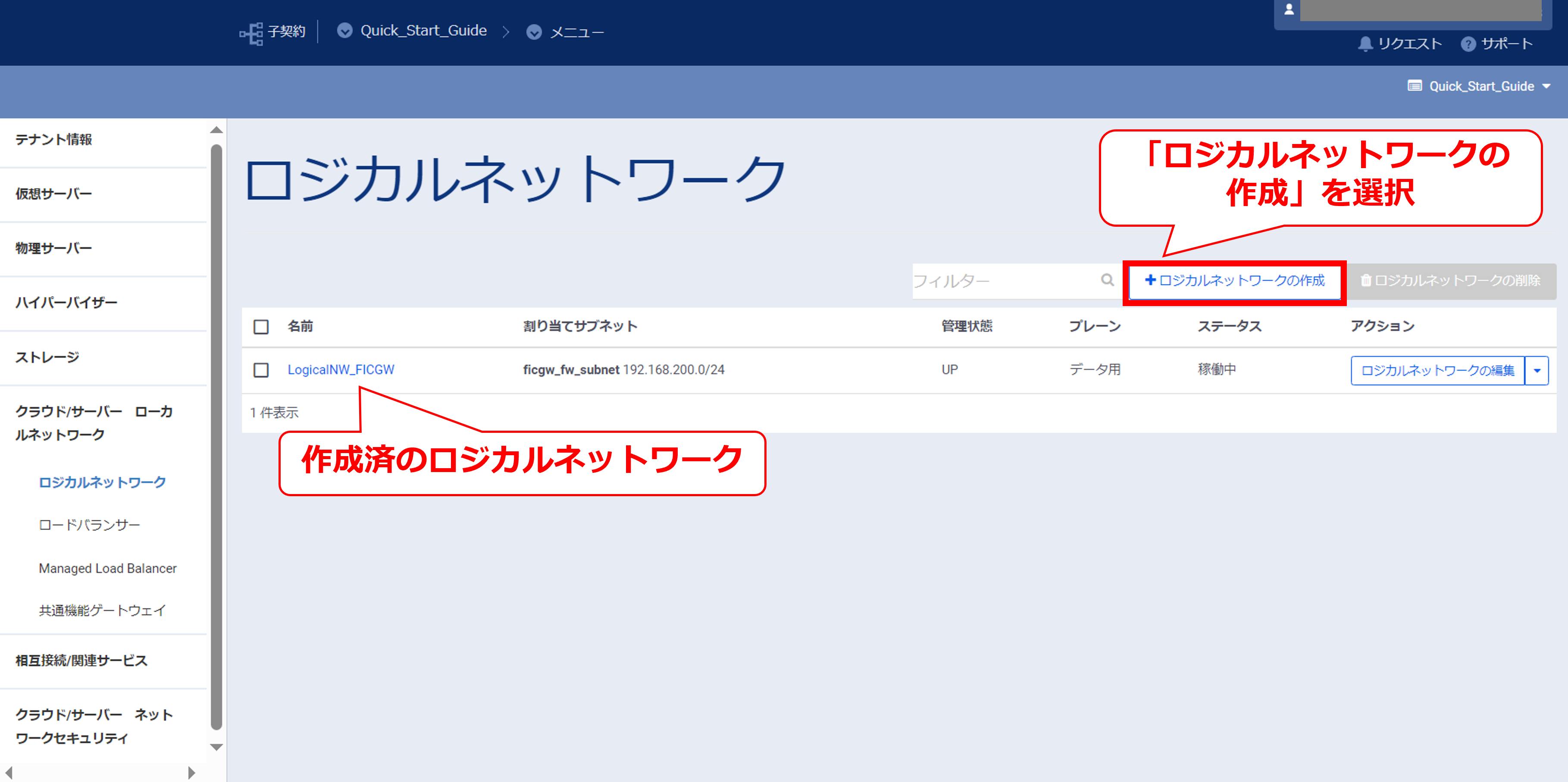

4.6.8 ロジカルネットワークの作成を選択 (LogicalNW_VMの作成)

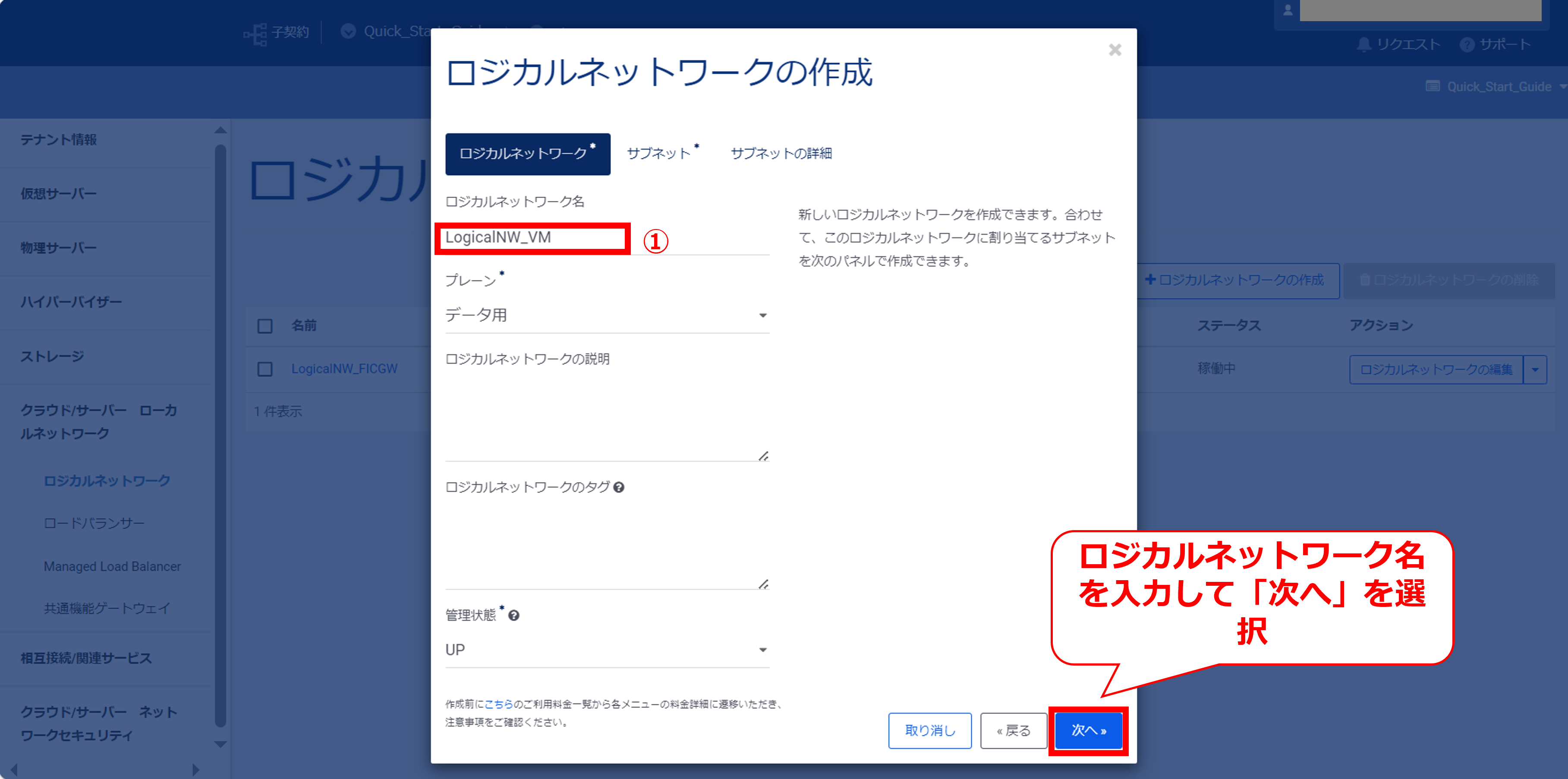

4.6.9 LogicalNW_VMの作成①


4.6.10 LogicalNW_VMの作成②


4.6.11 LogicalNW_VMの作成③

項番 項目 入力内容
ロジカルネットワーク名 任意のロジカルネットワーク名を入力
サブネット名 任意のサブネット名を入力
ネットワークアドレス ネットワークアドレスを入力
ゲートウェイIP ゲートウェイのIPアドレスを入力

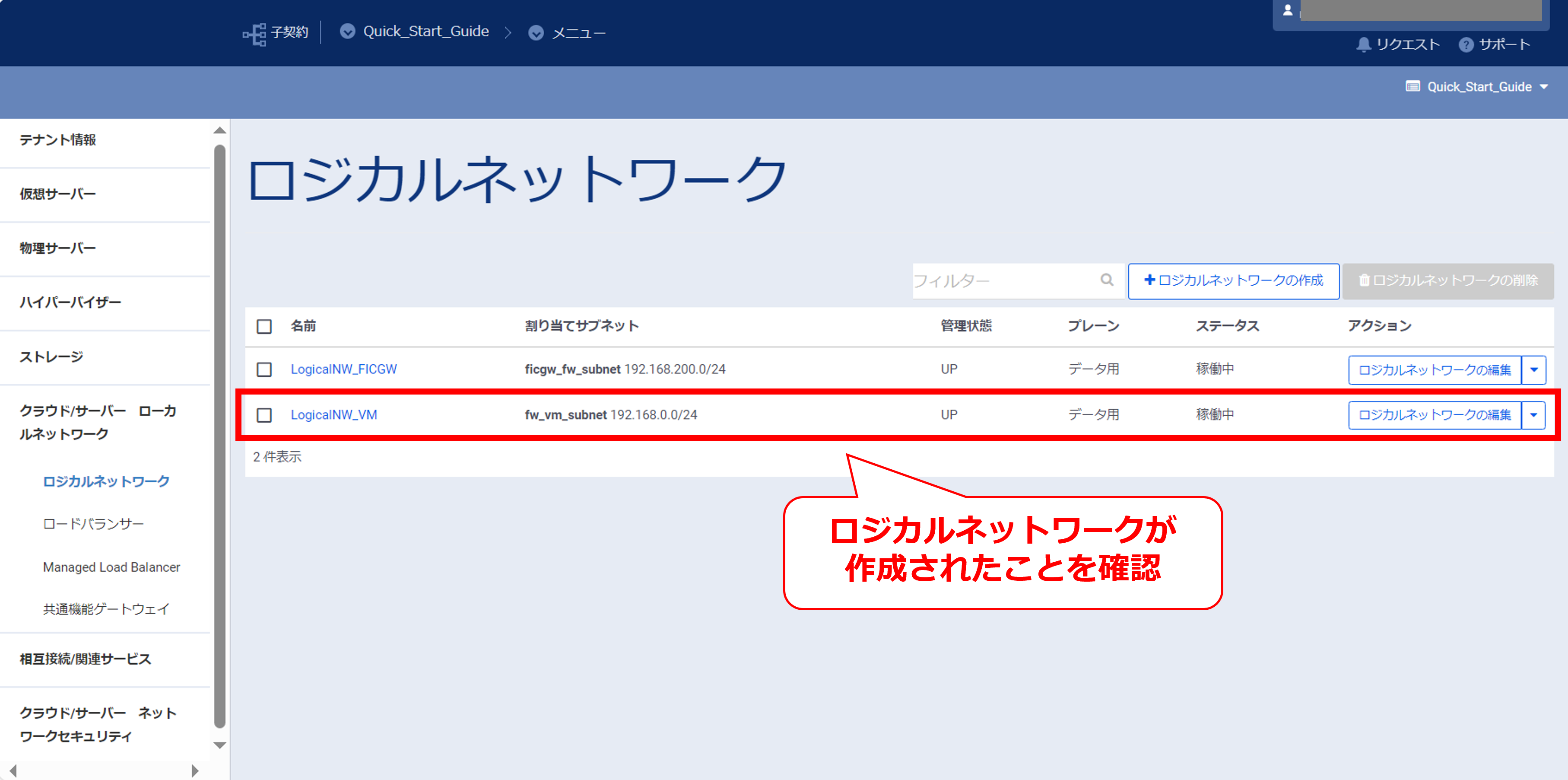

4.6.12 LogicalNW_VMの作成④

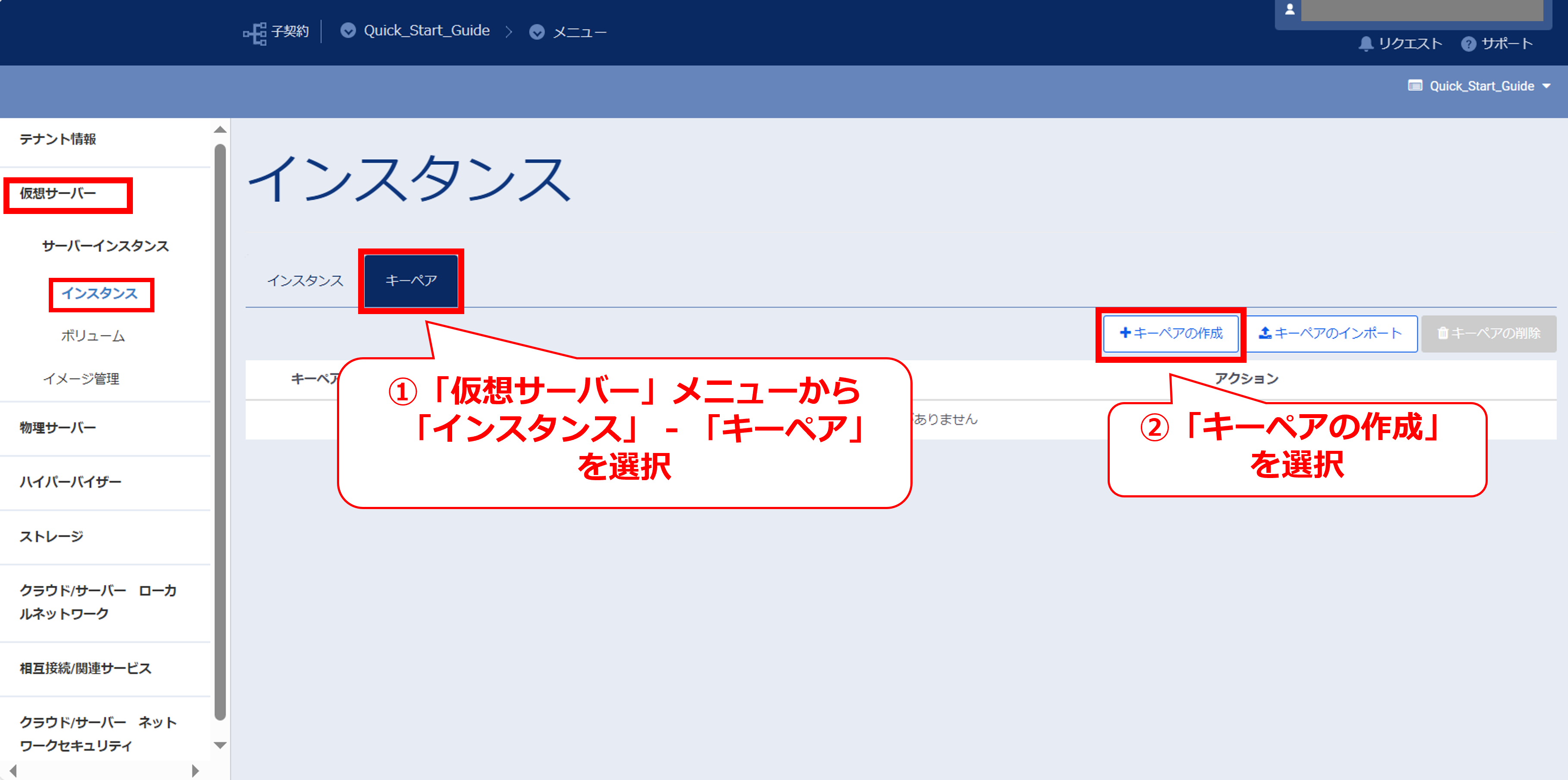

4.6.13 キーペアの作成①

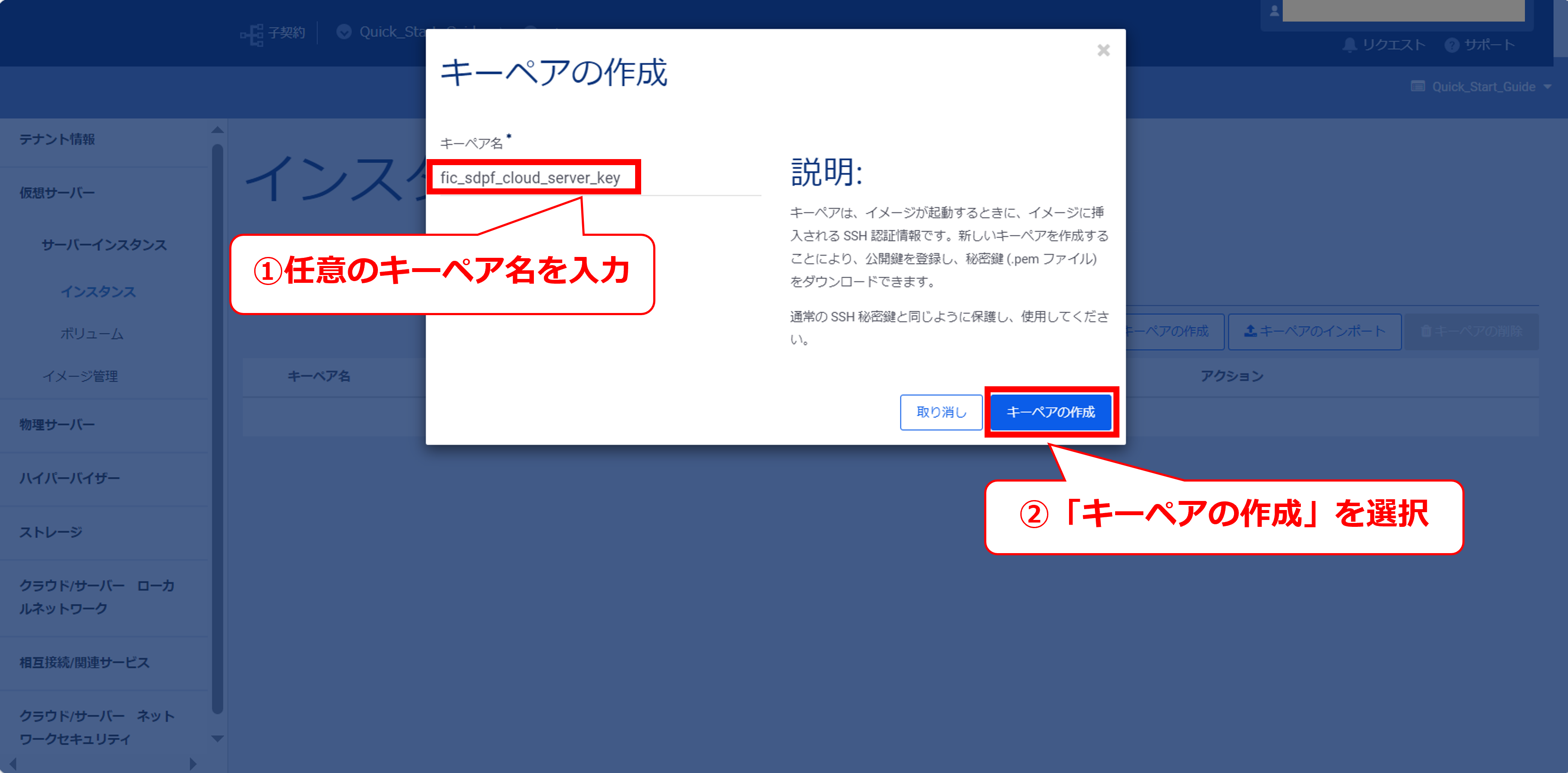

4.6.14 キーペアの作成②

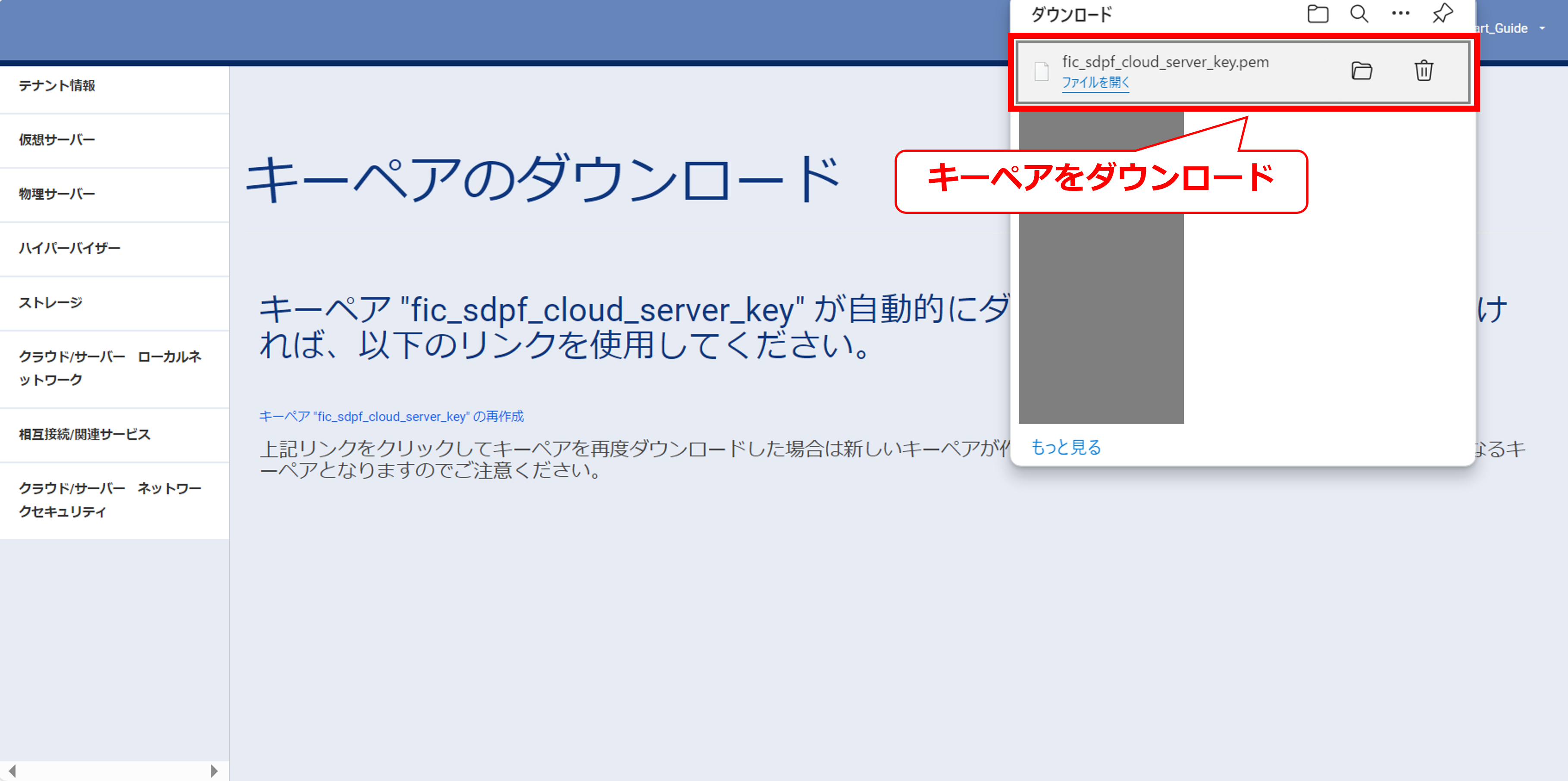

4.6.15 キーペアのダウンロード

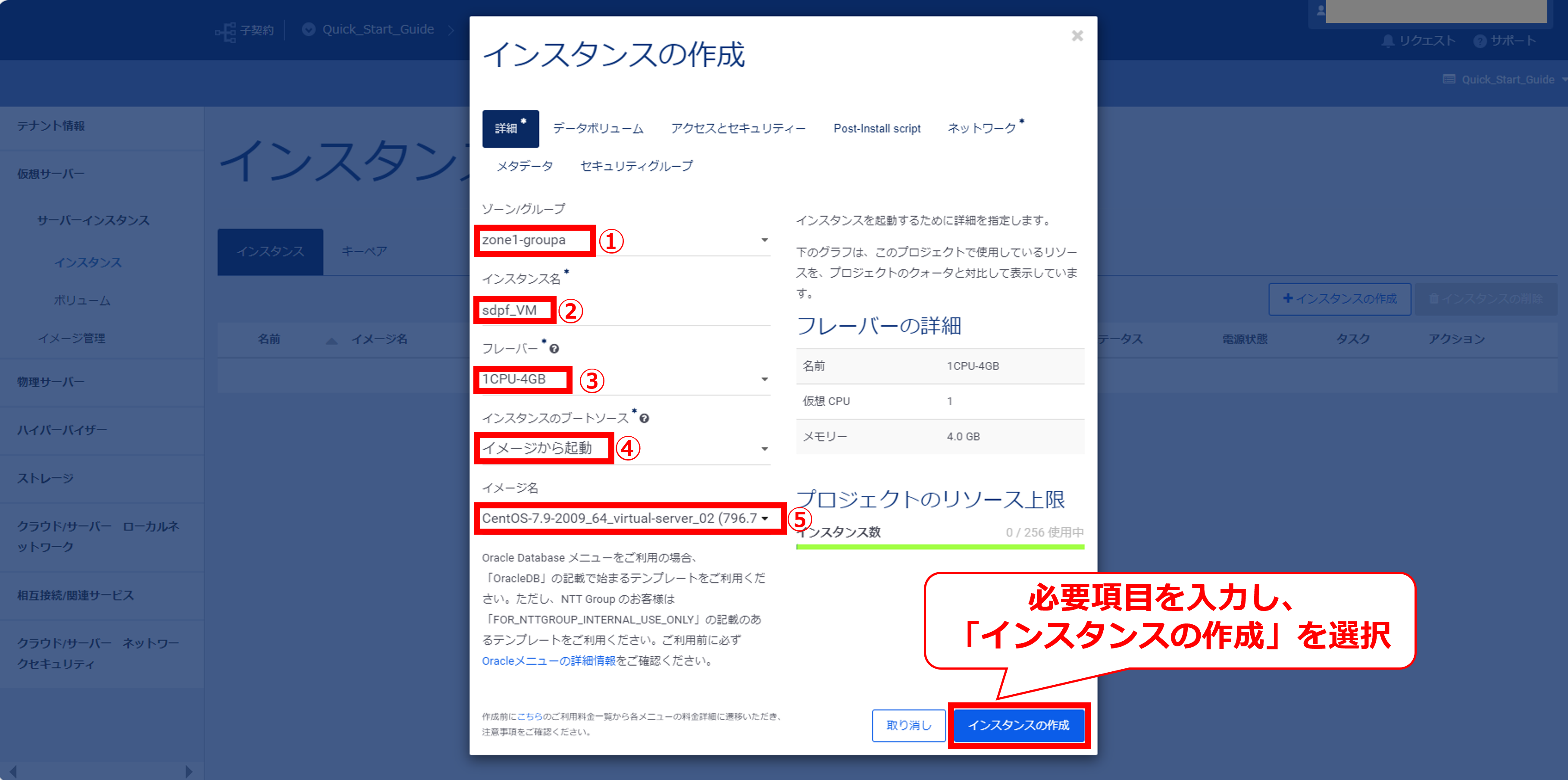

4.6.16 インスタンスの作成①


項番 項目 入力内容
ゾーングループ 仮想サーバーインスタンスを作成するゾーンをプルダウンから選択
インスタンス名 任意の仮想サーバの名前を入力
フレーバー 作成する仮想サーバーのCPU、メモリの組み合わせをプルダウンから選択
インスタンスのブートソース 仮想サーバーを作成する際のブートイメージとして、オフィシャルテンプレートを使用するため「イメージから起動」をプルダウンから選択
イメージ名 作成するインスタンスのベースとなるイメージをプルダウンにて選択。ここではCentOS7 を選択

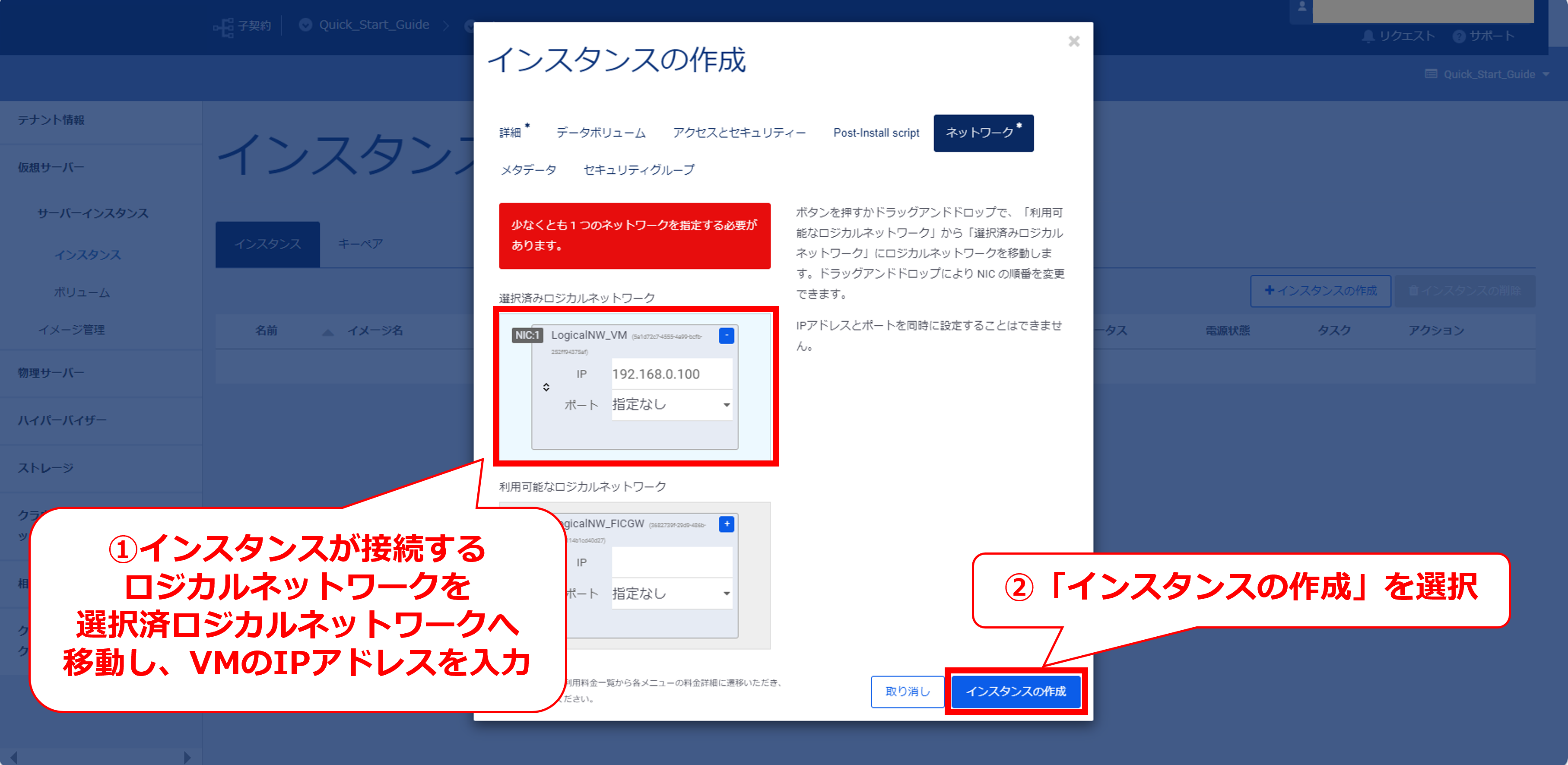

4.6.17 インスタンスの作成②

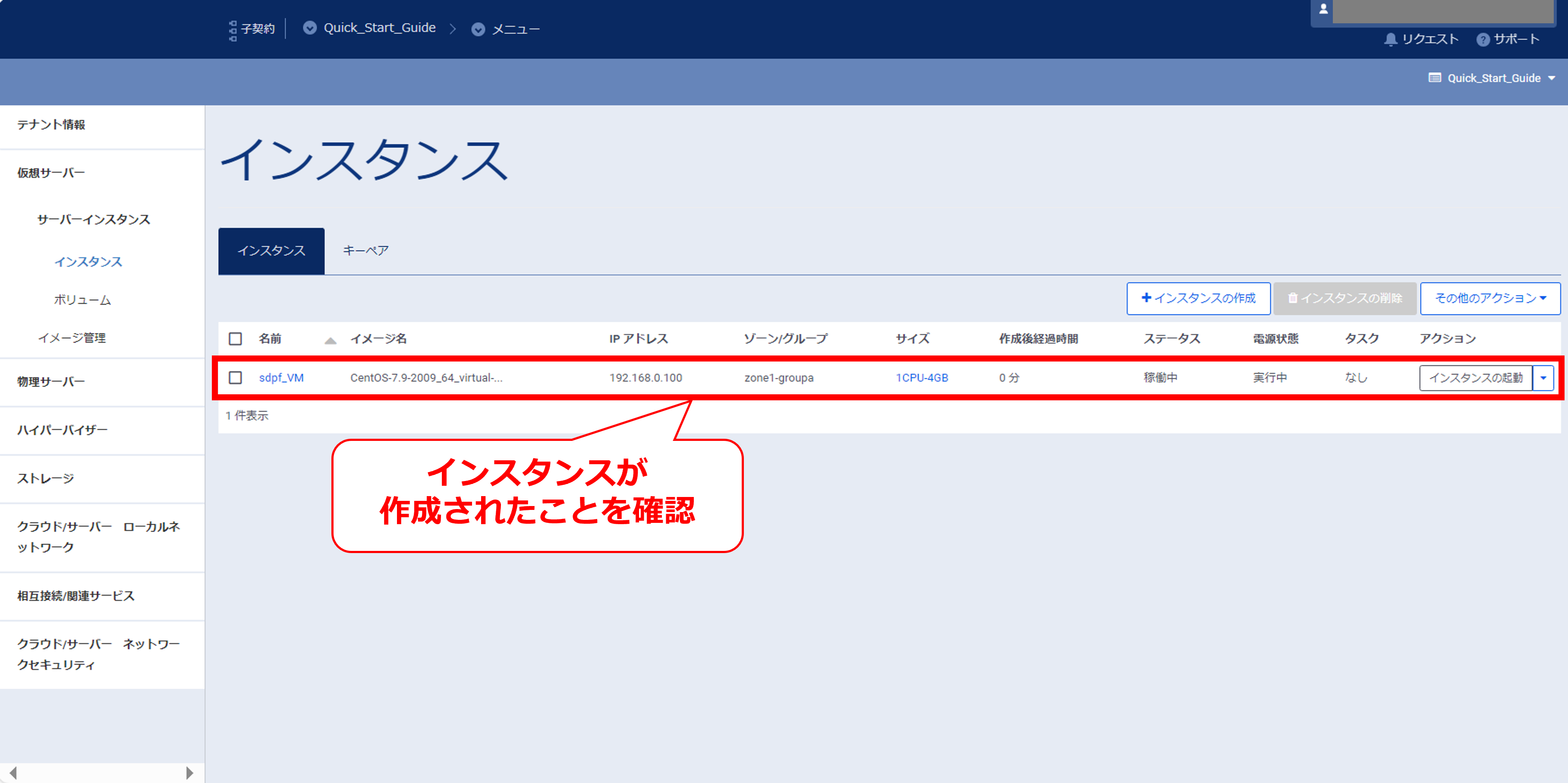

4.6.18 インスタンスの作成③


4.6.19 Managed Firewallの作成

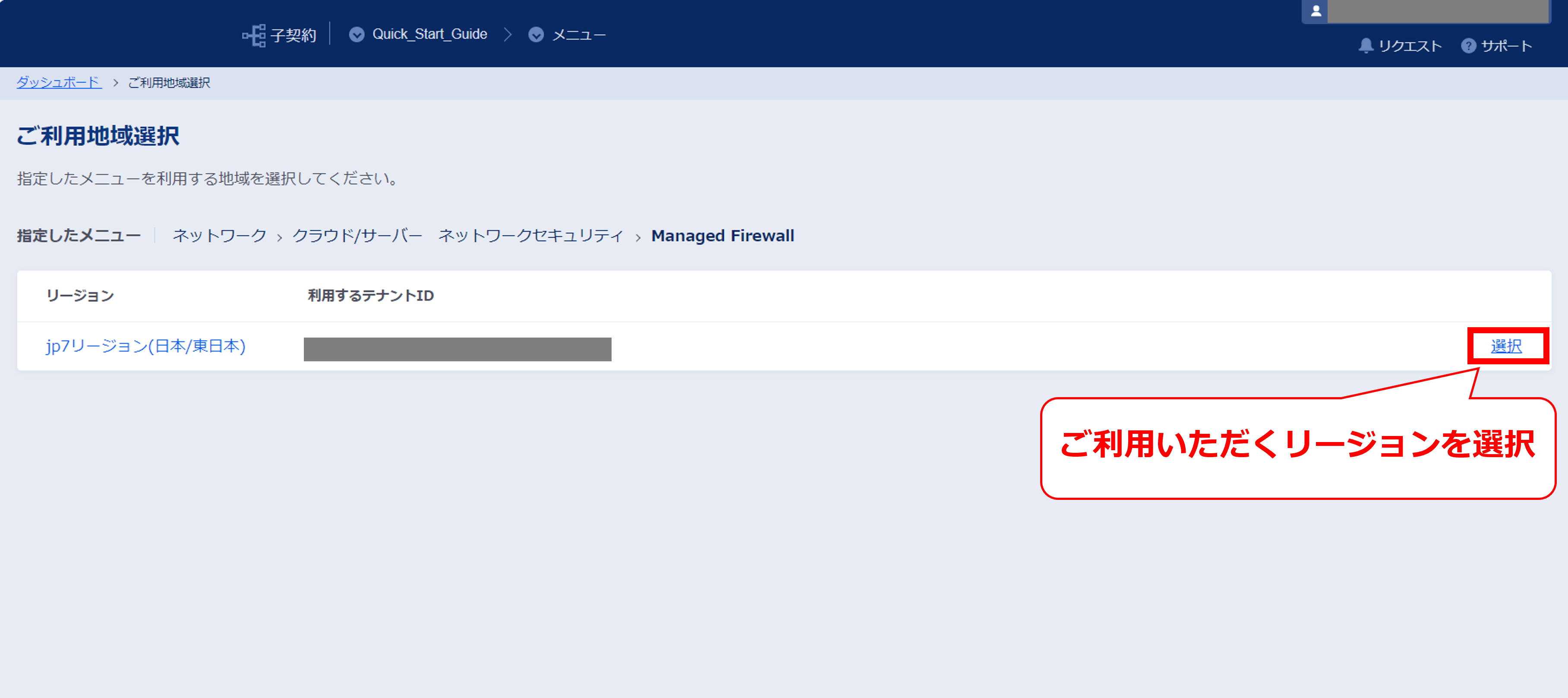

4.6.20 リージョンの選択

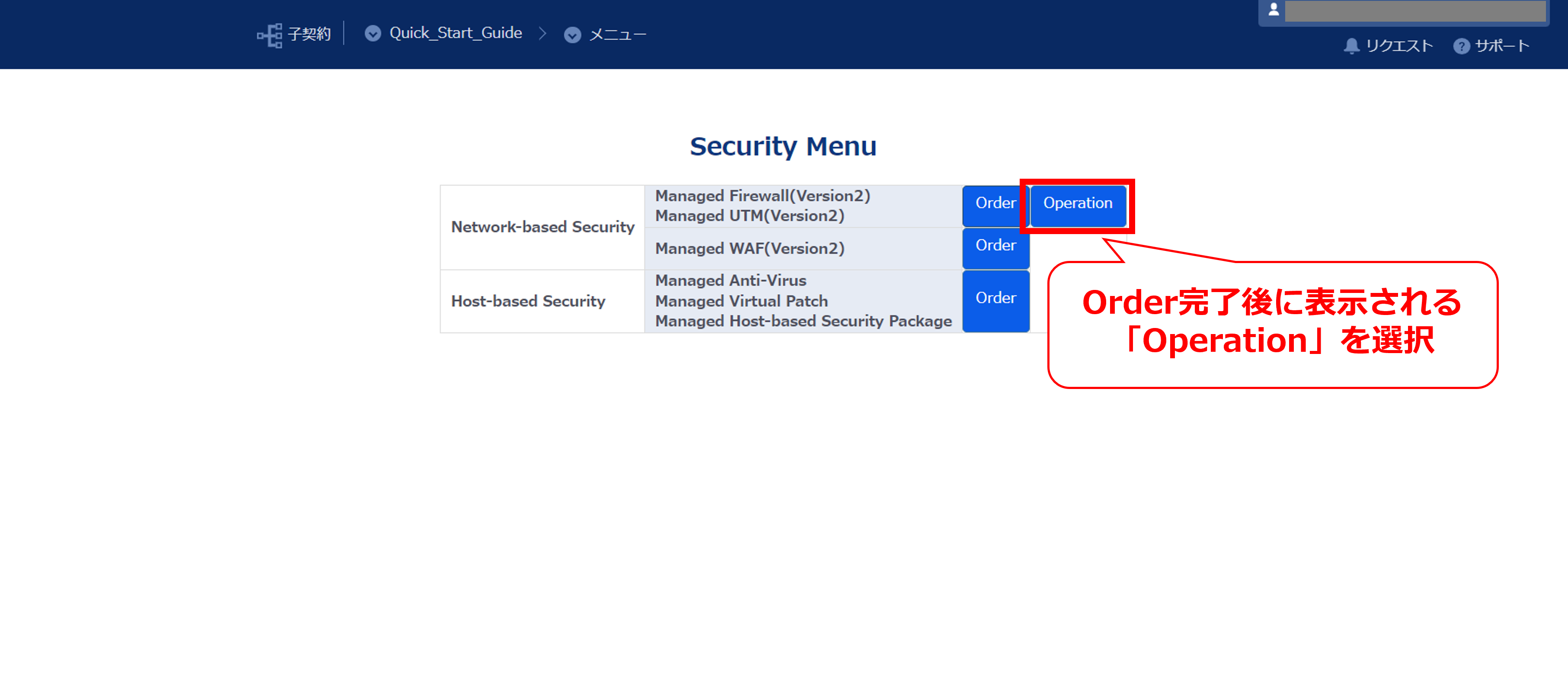

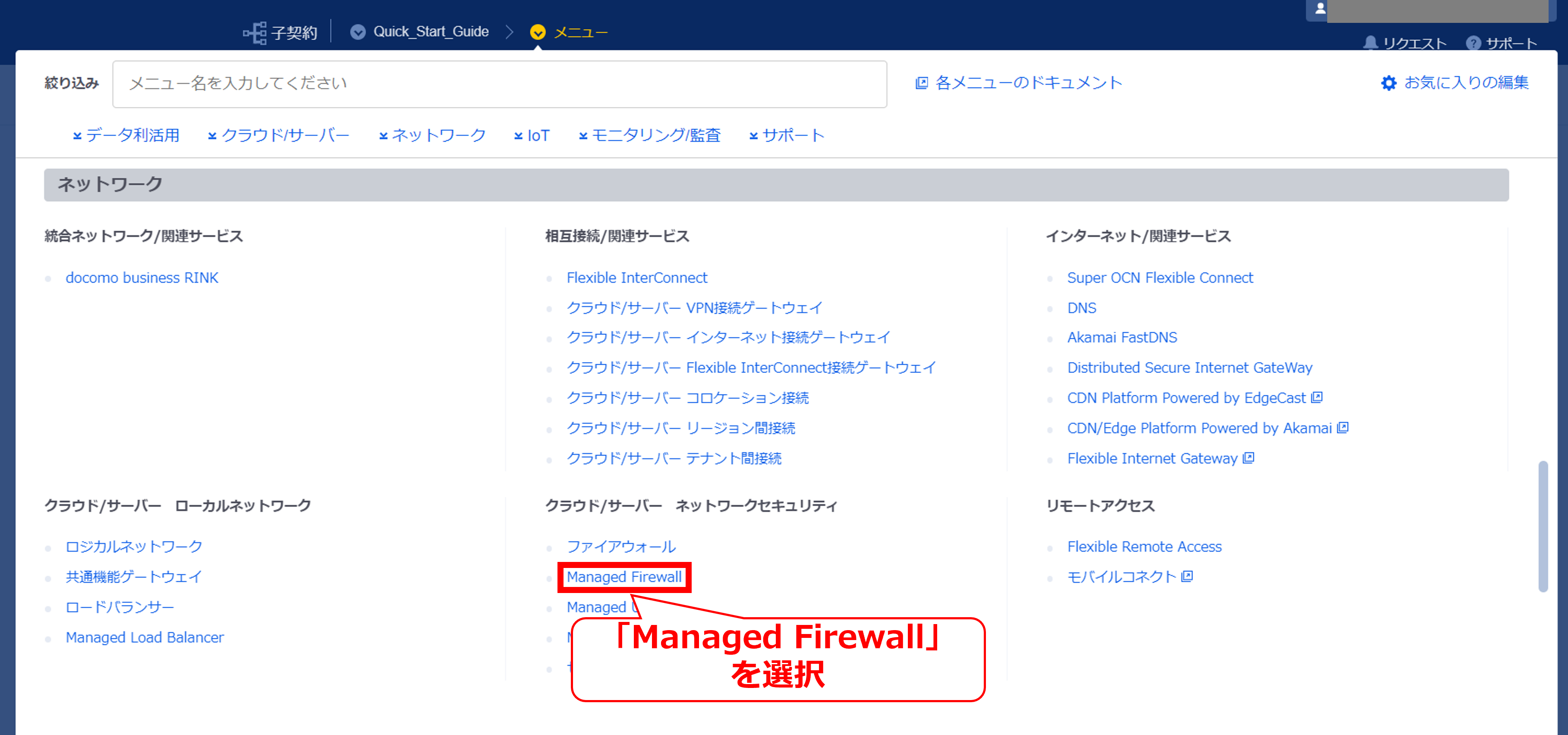

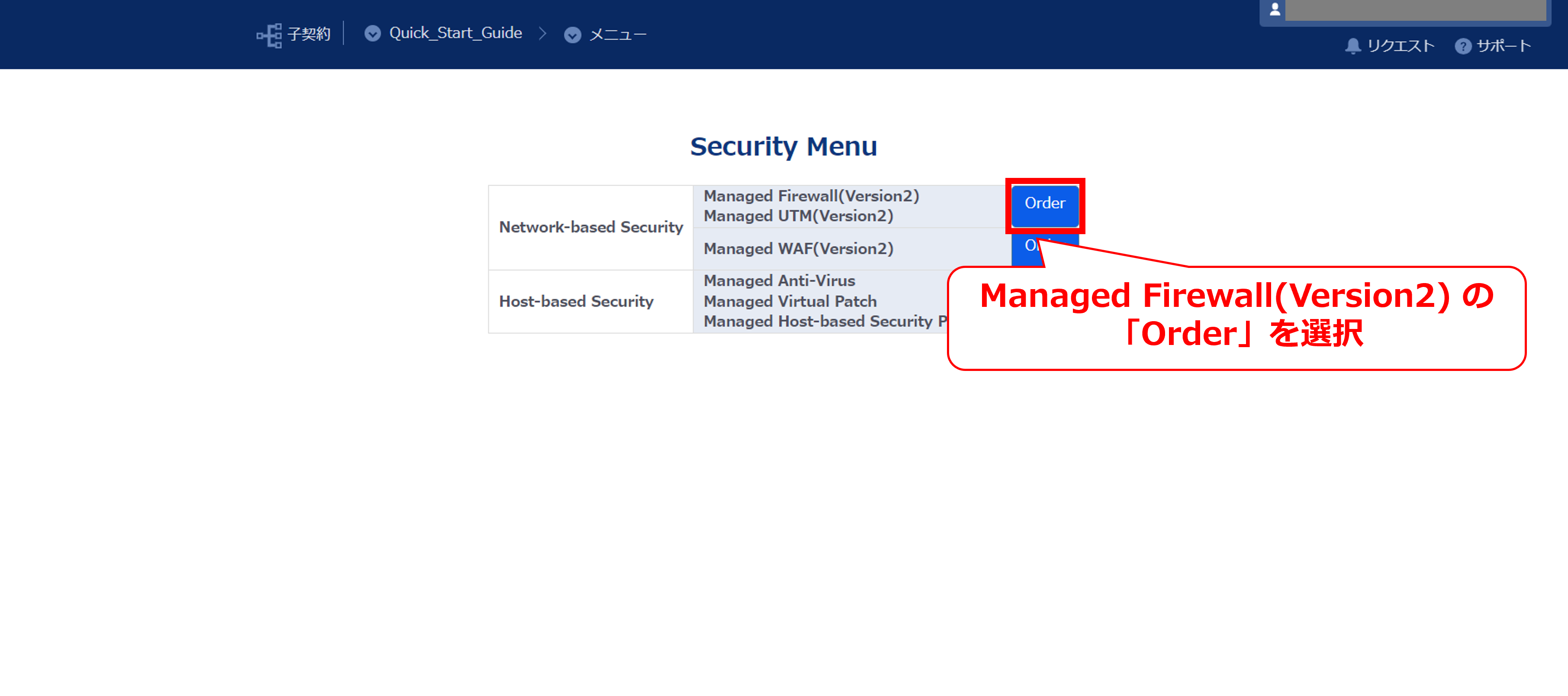

4.6.21 Security MenuでManaged Firewallを選択

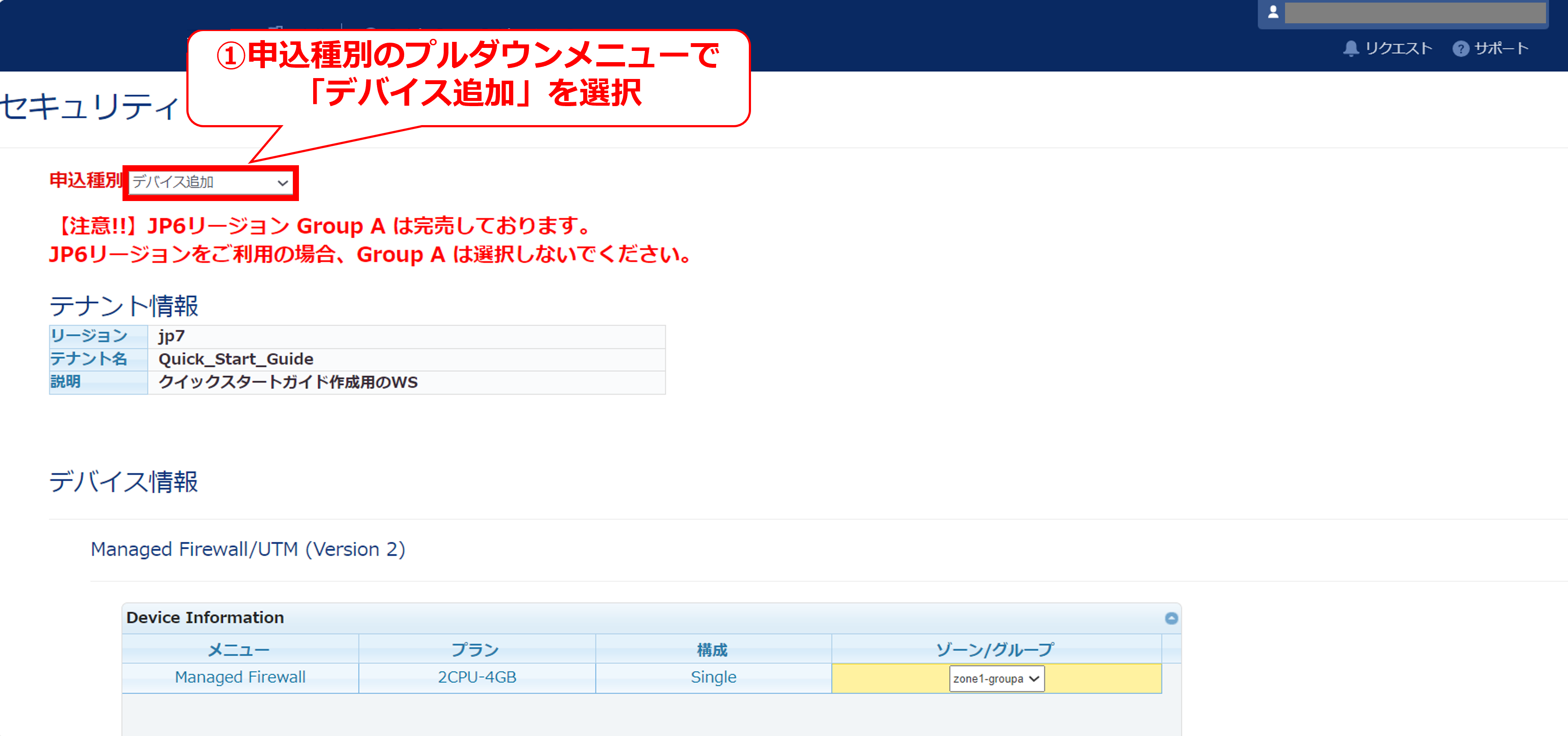

4.6.22 デバイスの追加①

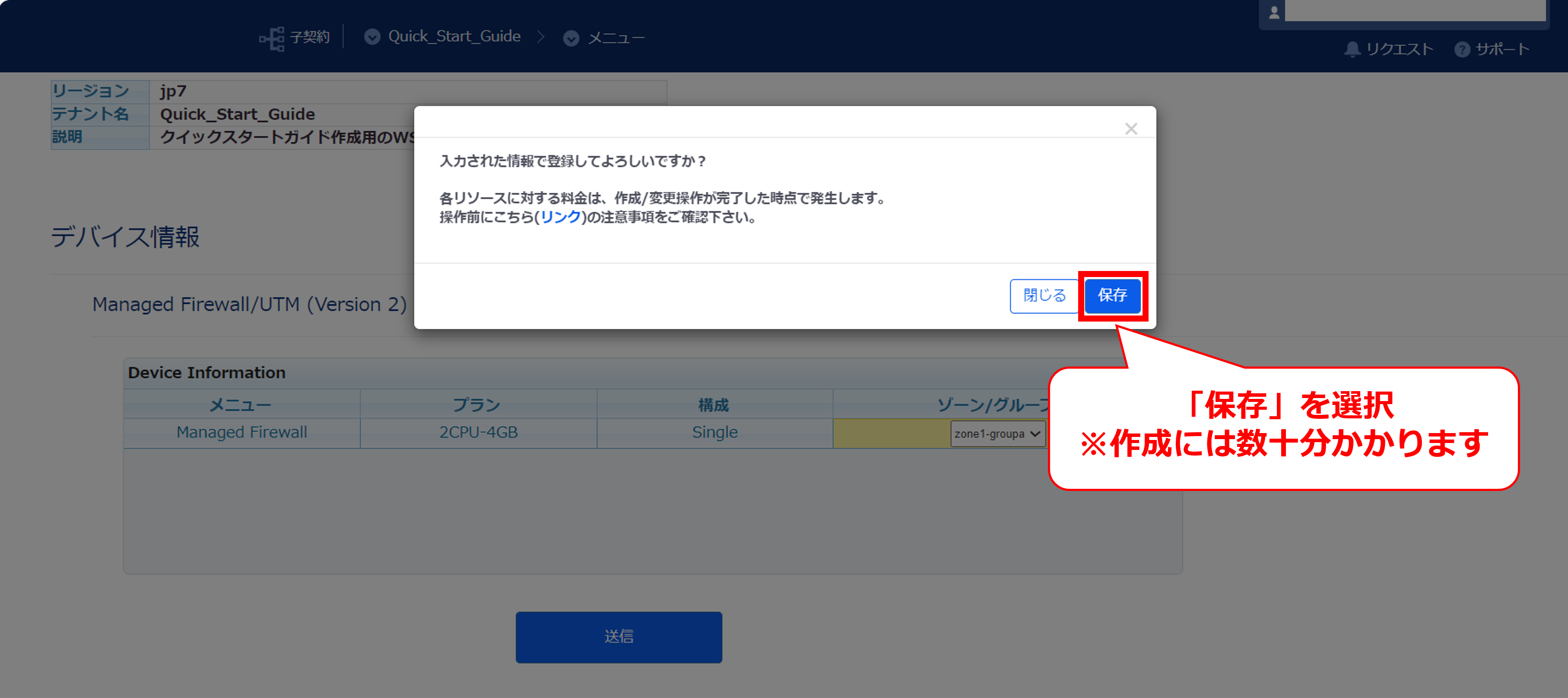

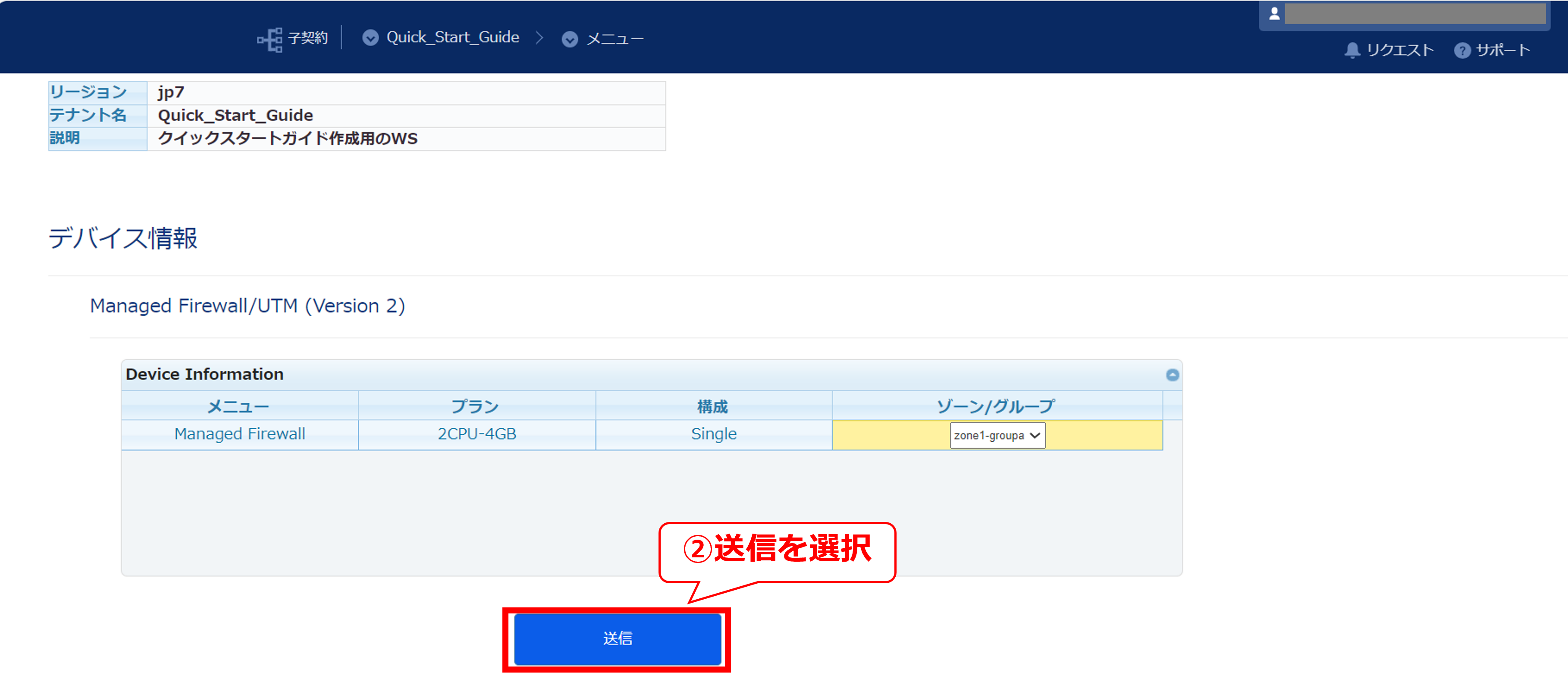

4.6.23 デバイスの追加②

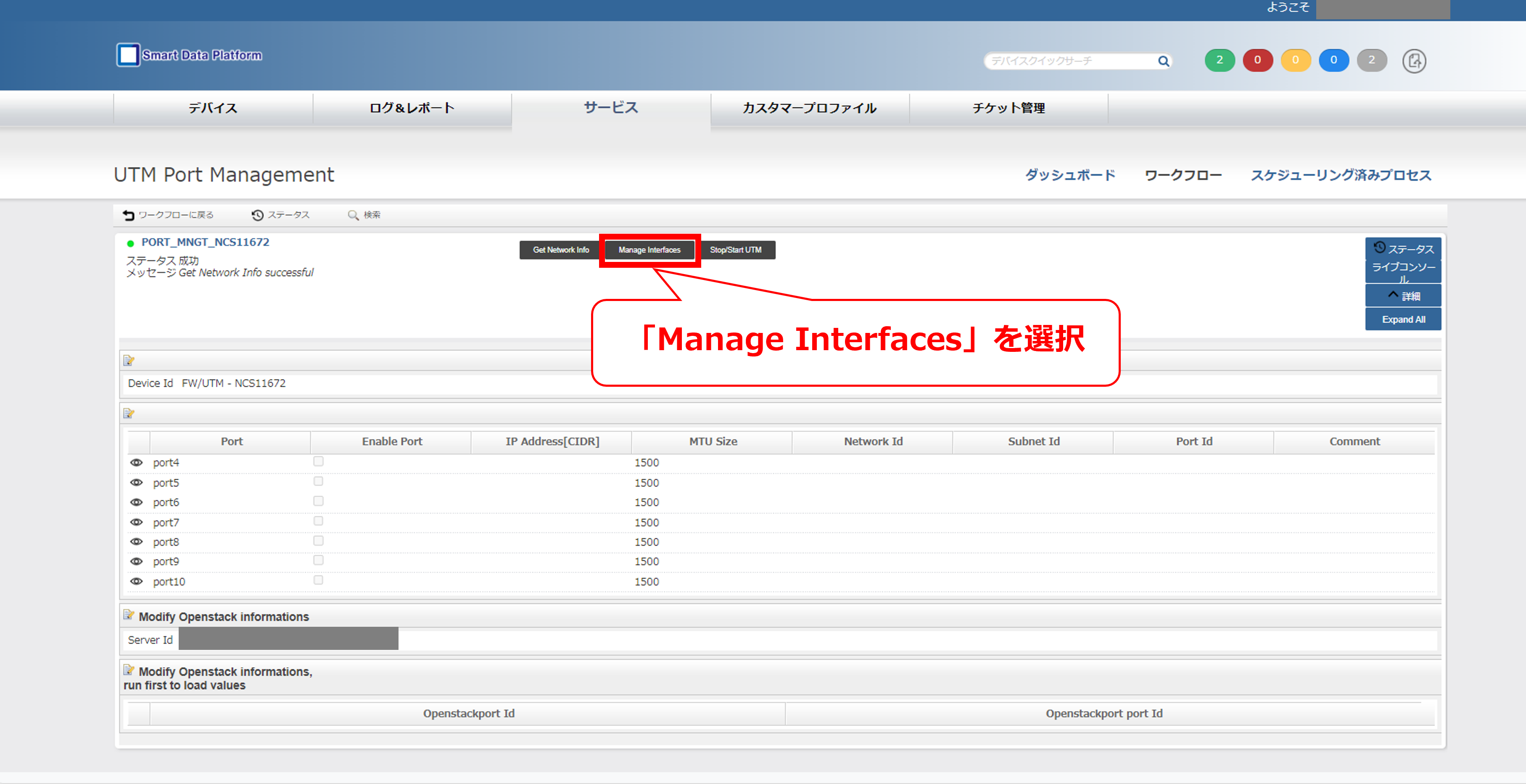

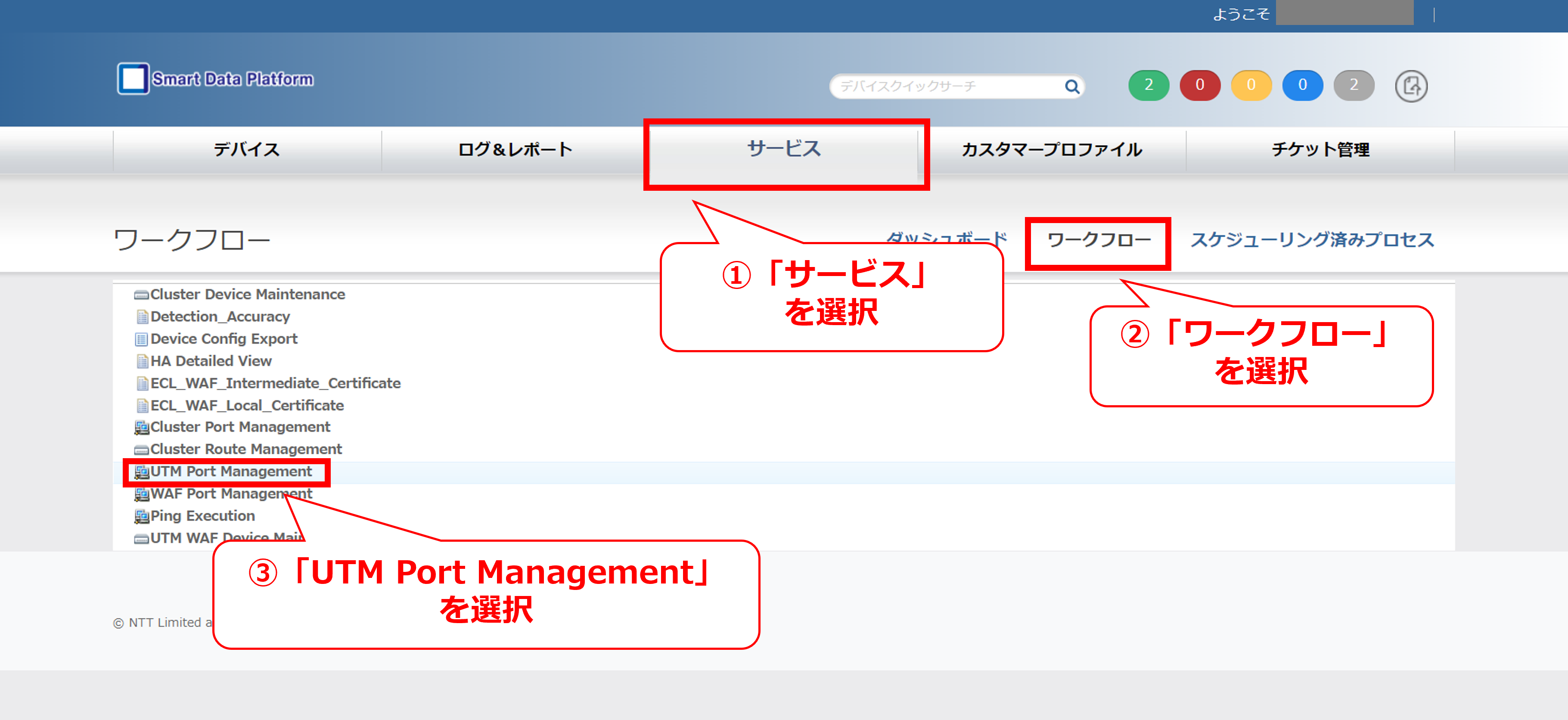

4.6.24 インタフェースの設定①


4.6.25 インタフェースの設定②

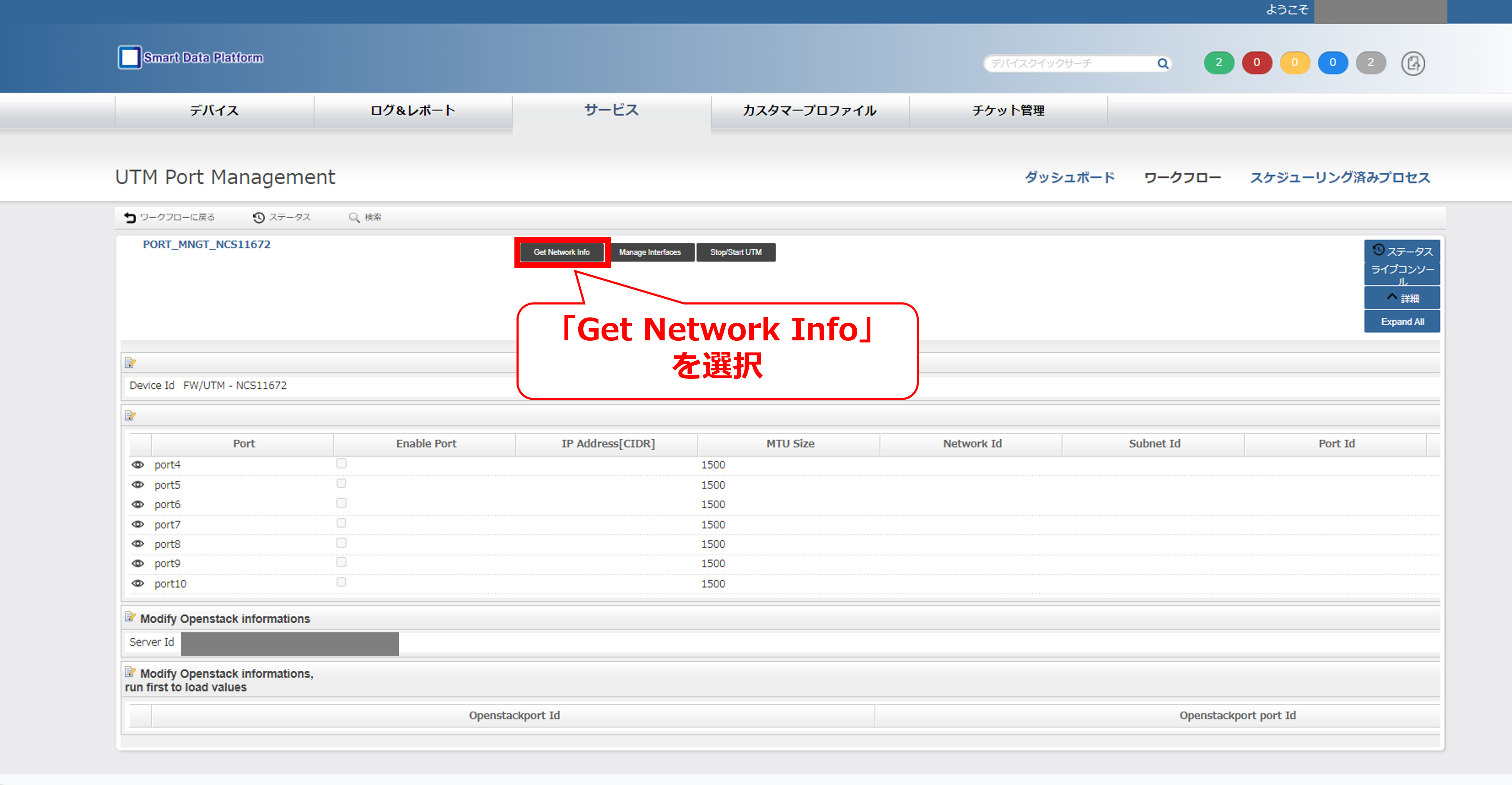

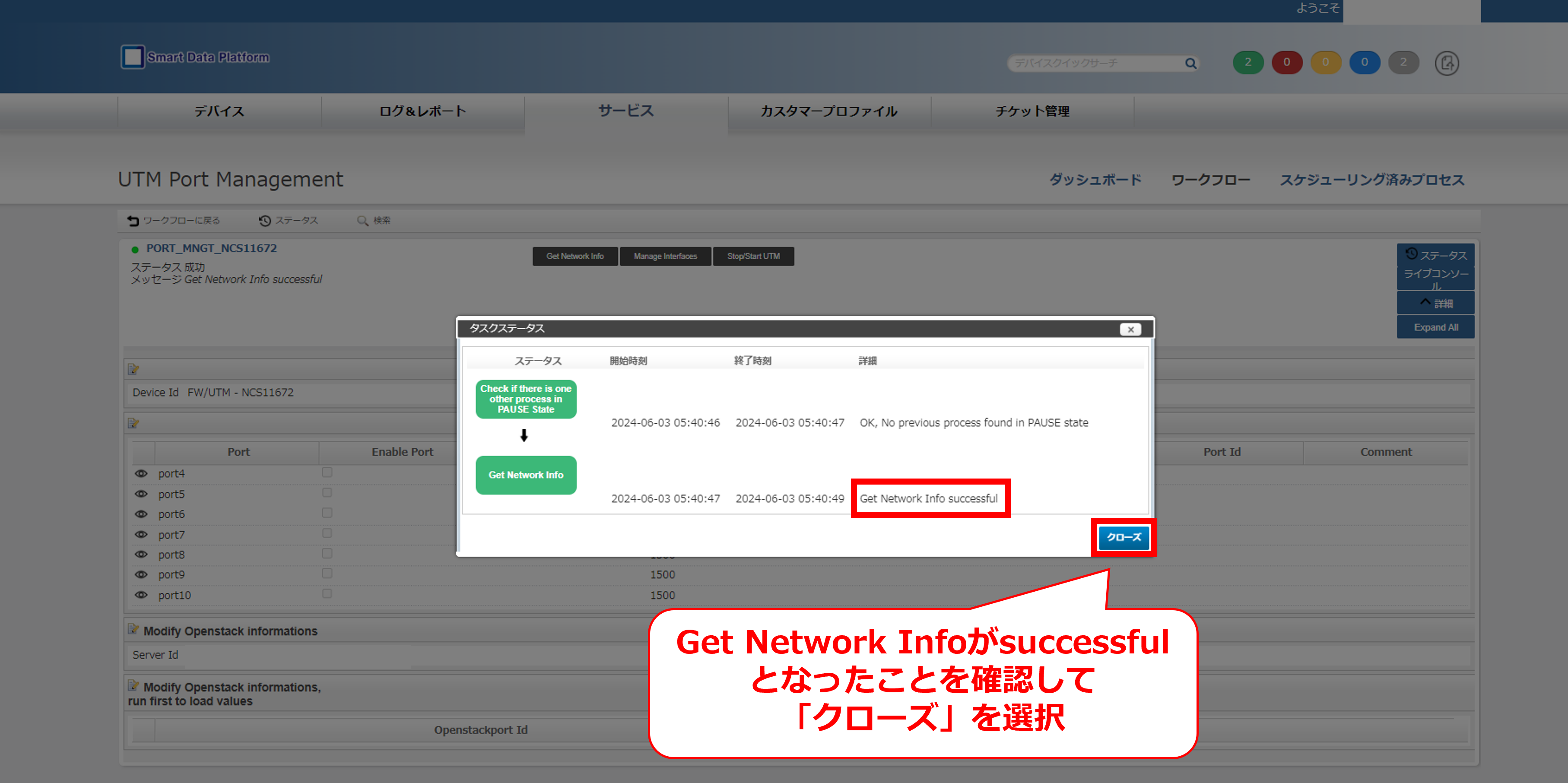

4.6.26 最新のネットワーク情報を確認①


4.6.27 最新のネットワーク情報を確認②


4.6.28 インタフェースの設定 (LogicalNW_FICGW側①)


4.6.29 インタフェースの設定 (LogicalNW_FICGW側②)


4.6.30 インタフェースの設定 (LogicalNW_FICGW側③)


項番 項目 入力内容
IP Address インタフェースのIPアドレスを入力
MTU Size MTUサイズを入力
Network id プルダウンからロジカルネットワーク名を選択
Subnet id プルダウンからロジカルネットワークのネットワークアドレスを選択

4.6.31 インタフェースの設定 (LogicalNW_FICGW側④)


4.6.32 インタフェースの設定 (LogicalNW_FICGW側⑤)


4.6.33 インタフェースの設定 (LogicalNW_FICGW側⑥)


4.6.34 インタフェースの設定(LogicalNW_VM側①)


4.6.35 インタフェースの設定(LogicalNW_VM側②)


4.6.36 インタフェースの設定(LogicalNW_VM側③)


項番 項目 入力内容
IP Address インタフェースのIPアドレスを入力
MTU Size MTUサイズを入力
Network id プルダウンからロジカルネットワーク名を選択
Subnet id プルダウンからロジカルネットワークのネットワークアドレスを選択

4.6.37 インタフェースの設定(LogicalNW_VM側④)


4.6.38 インタフェースの設定(LogicalNW_VM側⑤)

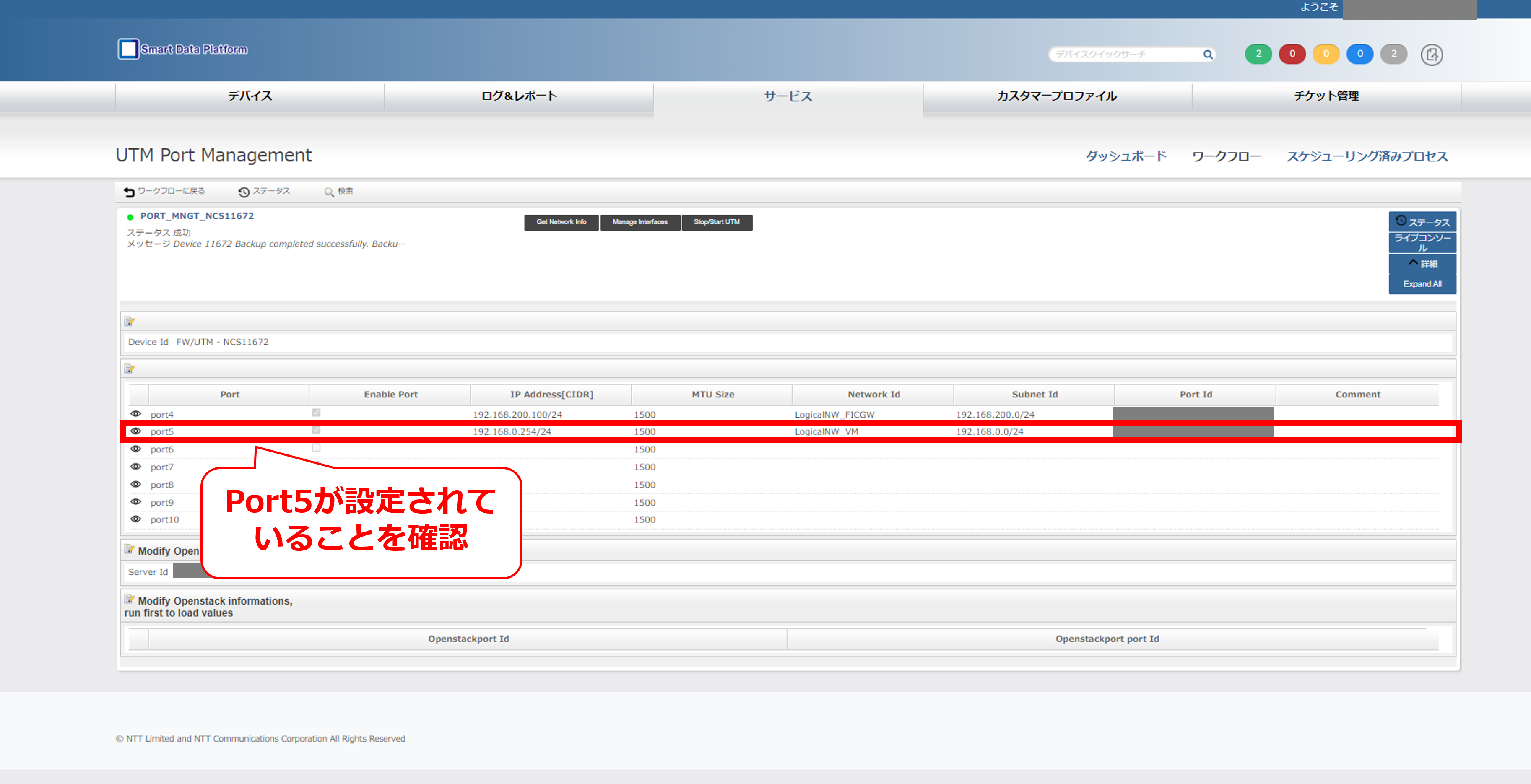

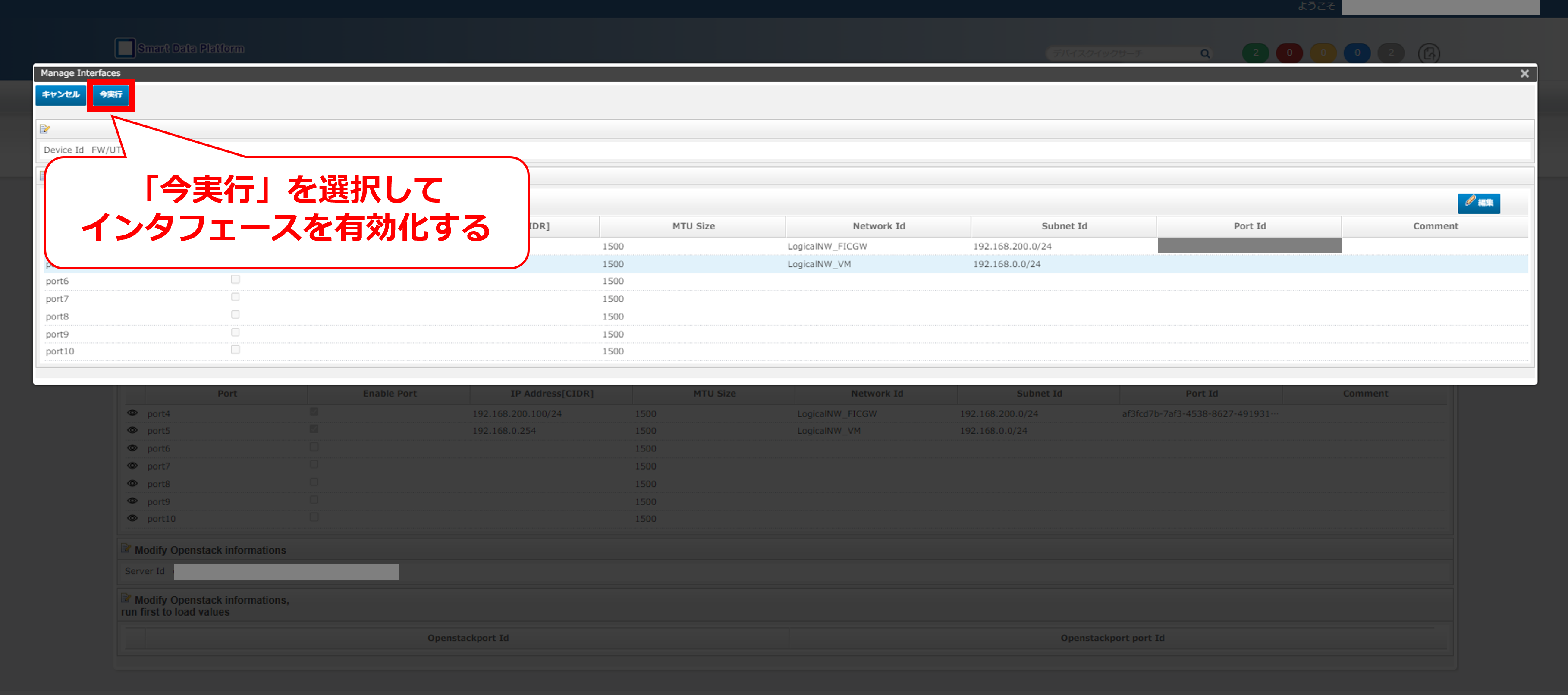

4.6.39 インタフェースの設定(LogicalNW_VM側⑥)


4.7. FIC-Console作業(SDPF クラウド/サーバー向けコネクションの作成)

  • ここでは赤線で囲われた部分のFIC側の手順を示します。

4.7.1 SDPF クラウド/サーバー側テナントIDの確認①


4.7.2 SDPF クラウド/サーバー側テナントIDの確認②

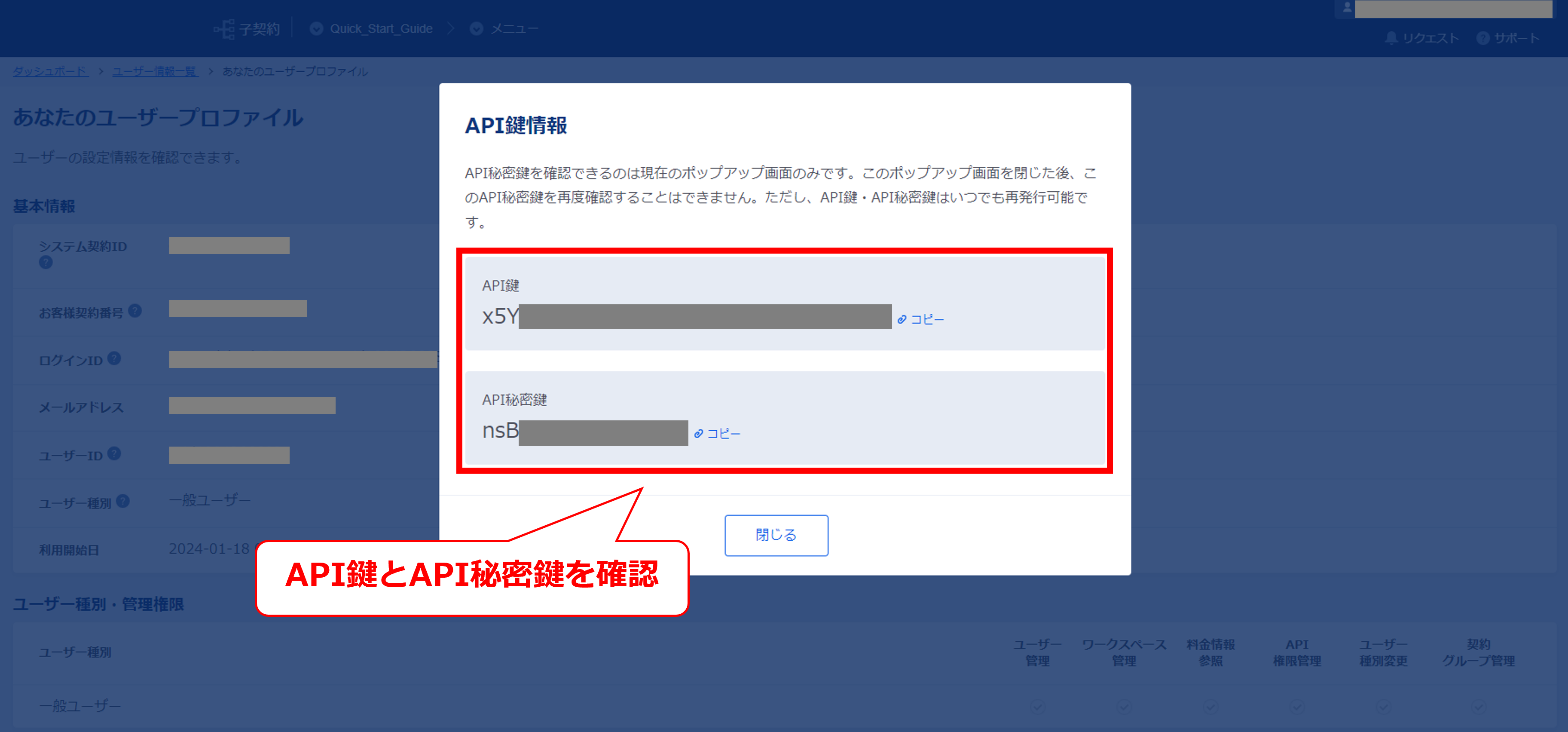

4.7.3 SDPF クラウド/サーバー側のAPI鍵を確認①


4.7.4 SDPF クラウド/サーバー側のAPI鍵を確認②


4.7.5 SDPF クラウド/サーバー側のAPI鍵を確認③


4.7.6 SDPF クラウド/サーバー側のAPI鍵を確認④


4.7.7 FIC-Consoleログイン後の画面

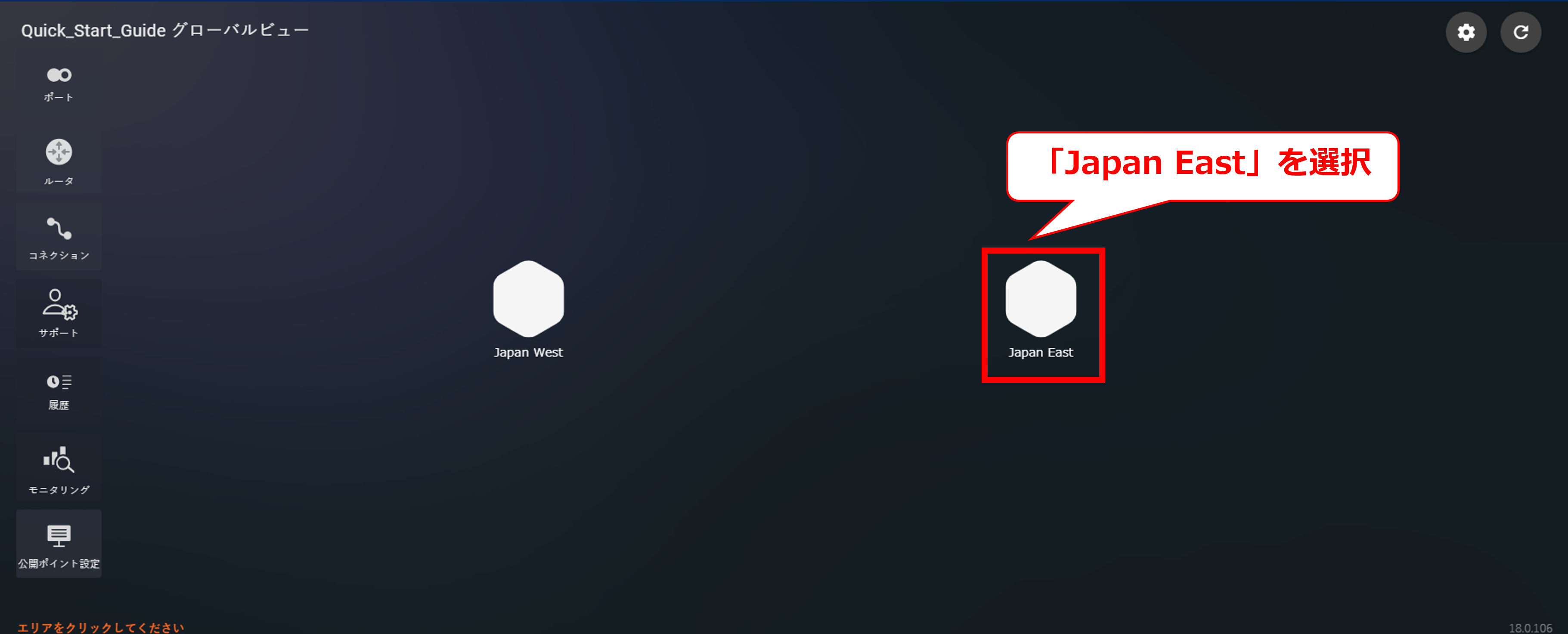

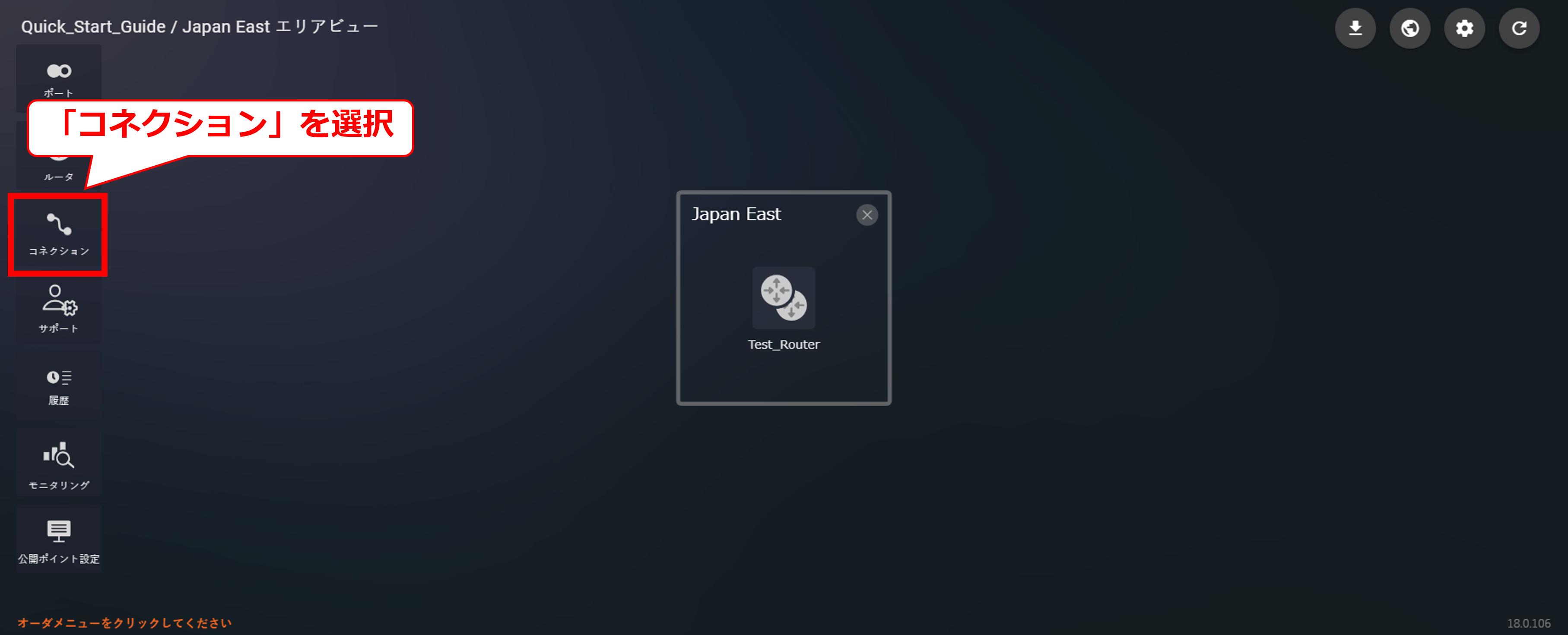

4.7.8 グローバルビュークリック後の画面


4.7.9 コネクションを選択後の画面

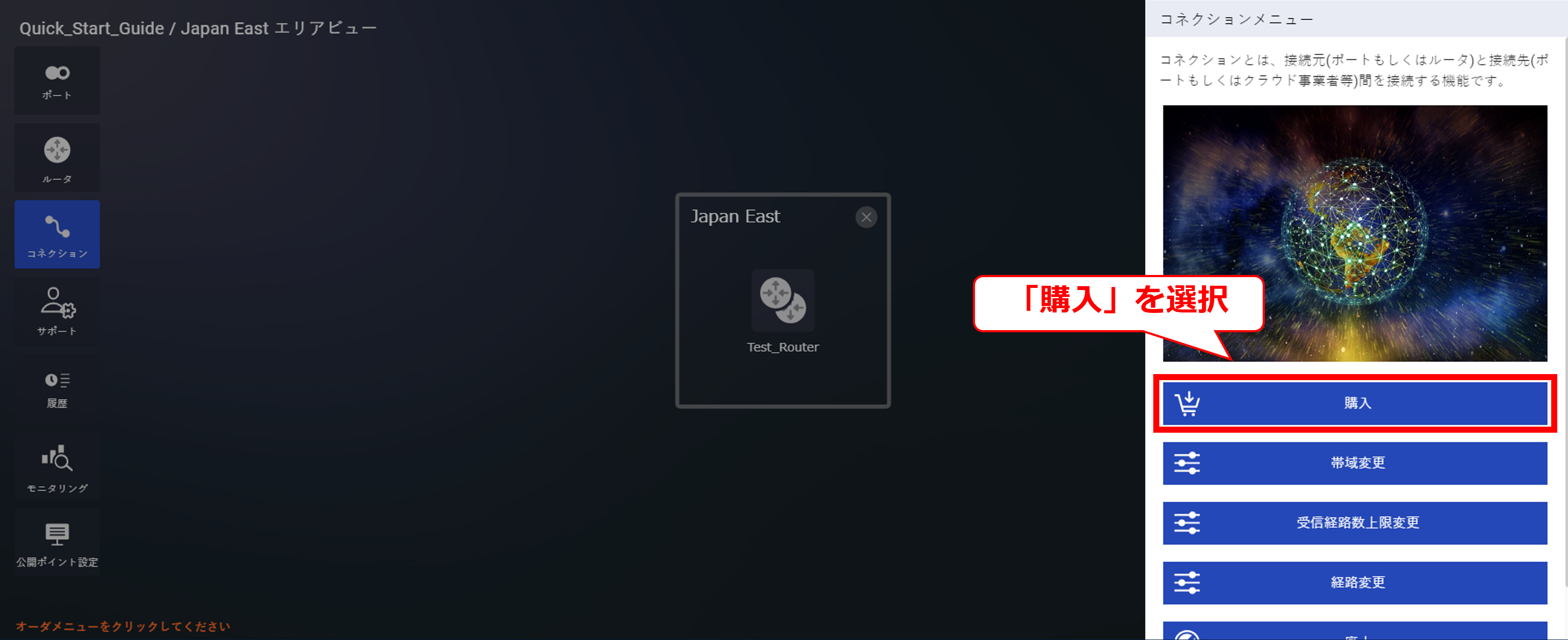

4.7.10 コネクション購入画面

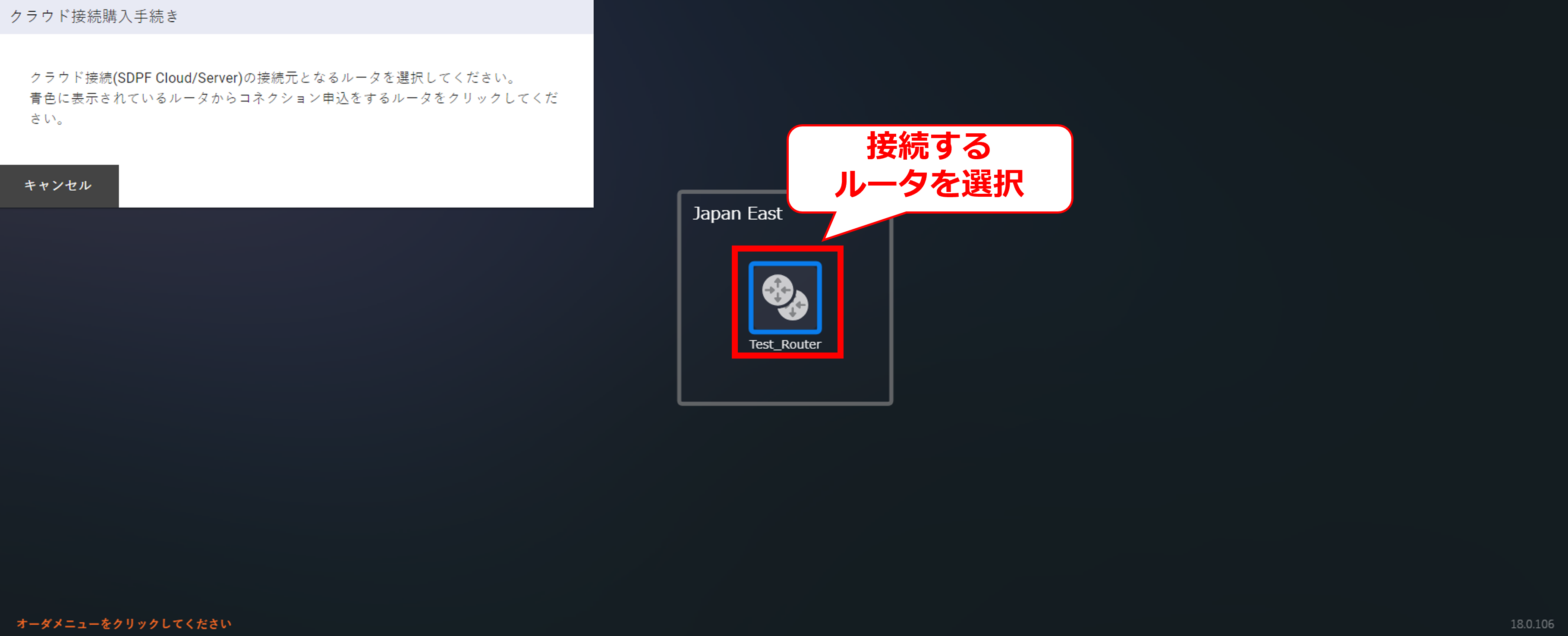

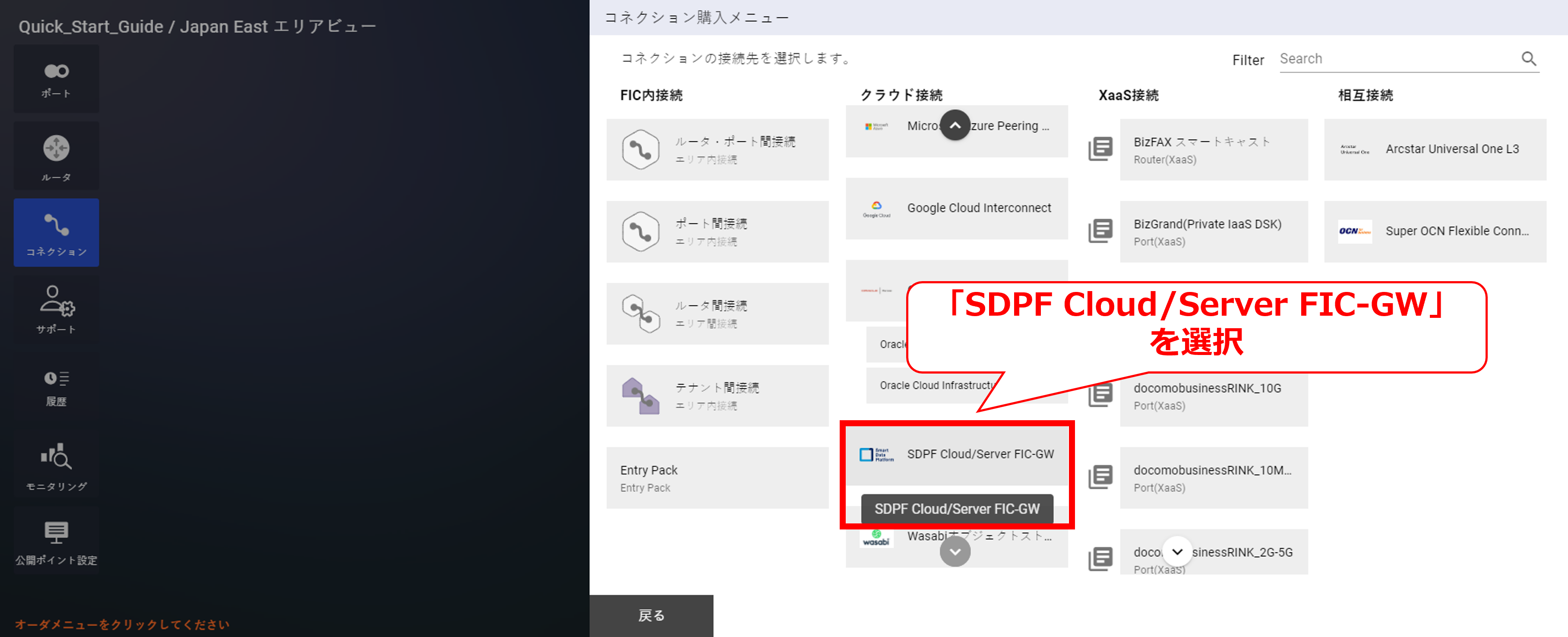

4.7.11 接続元ルータ選択

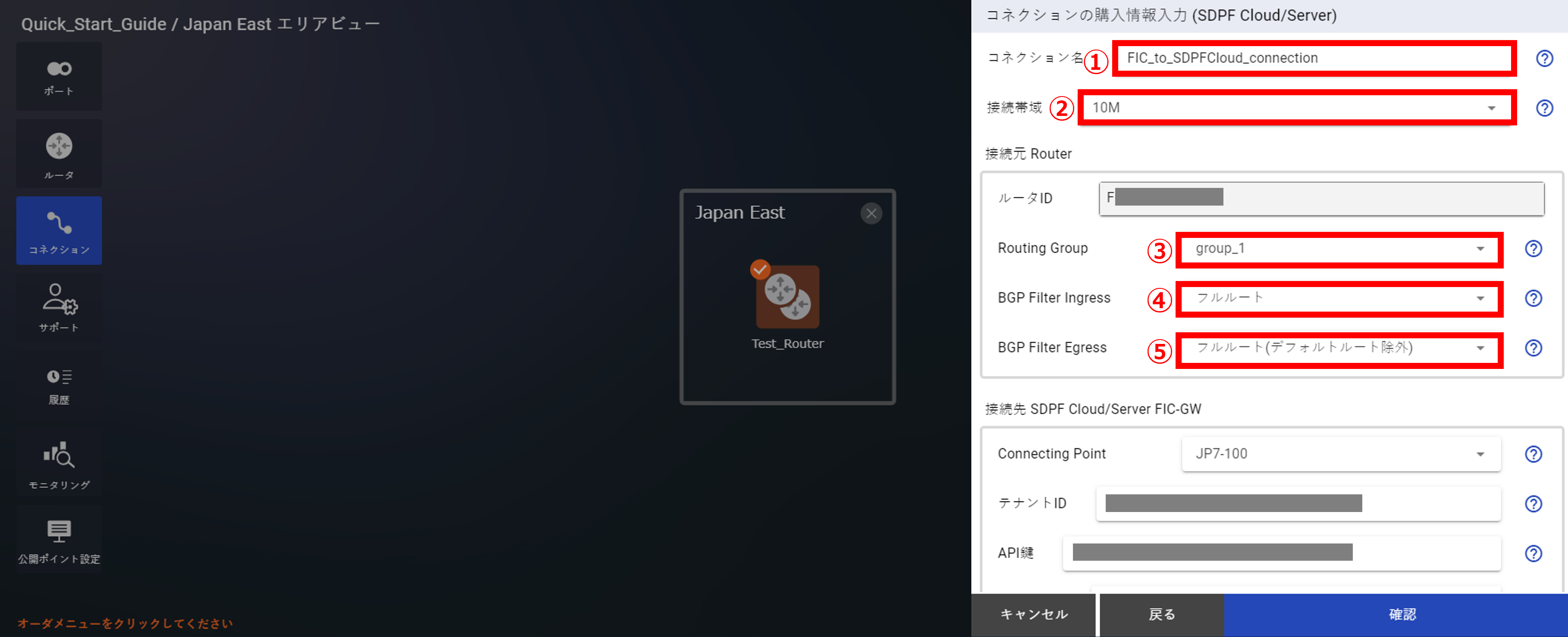

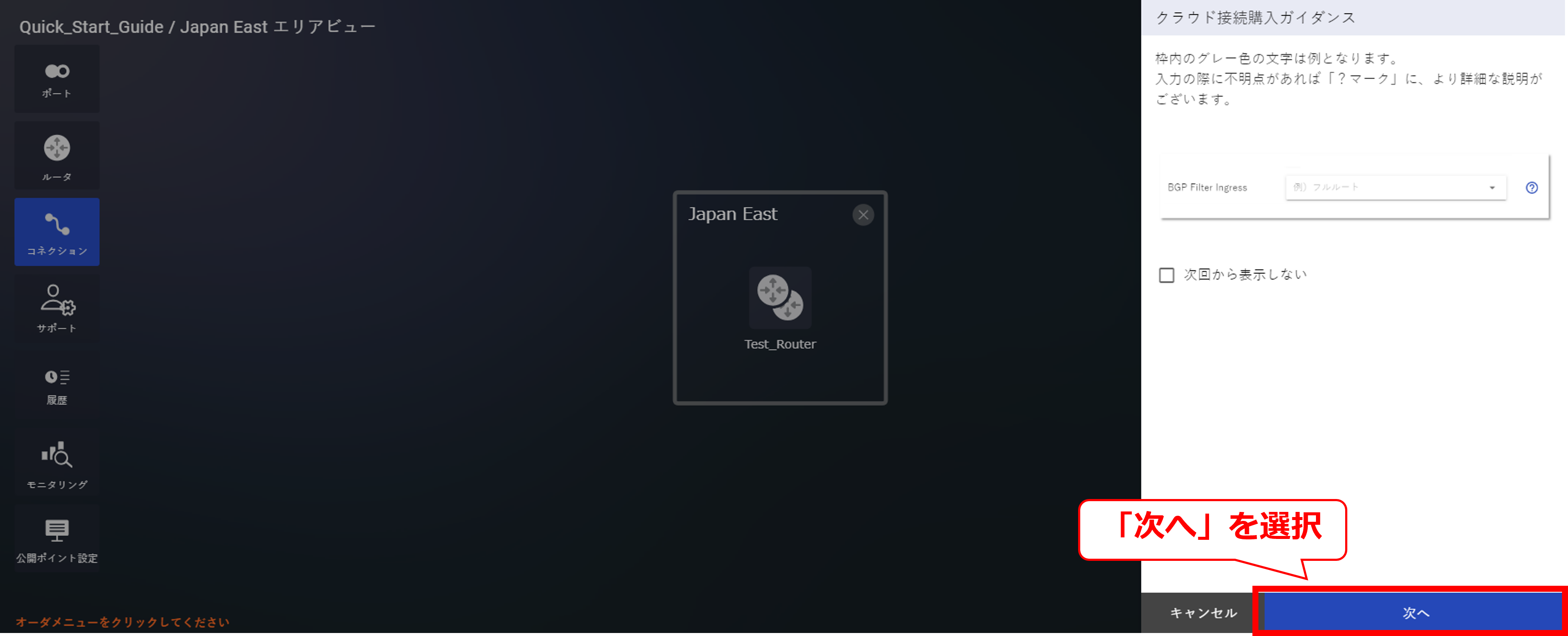

4.7.12 コネクションの購入情報入力画面①

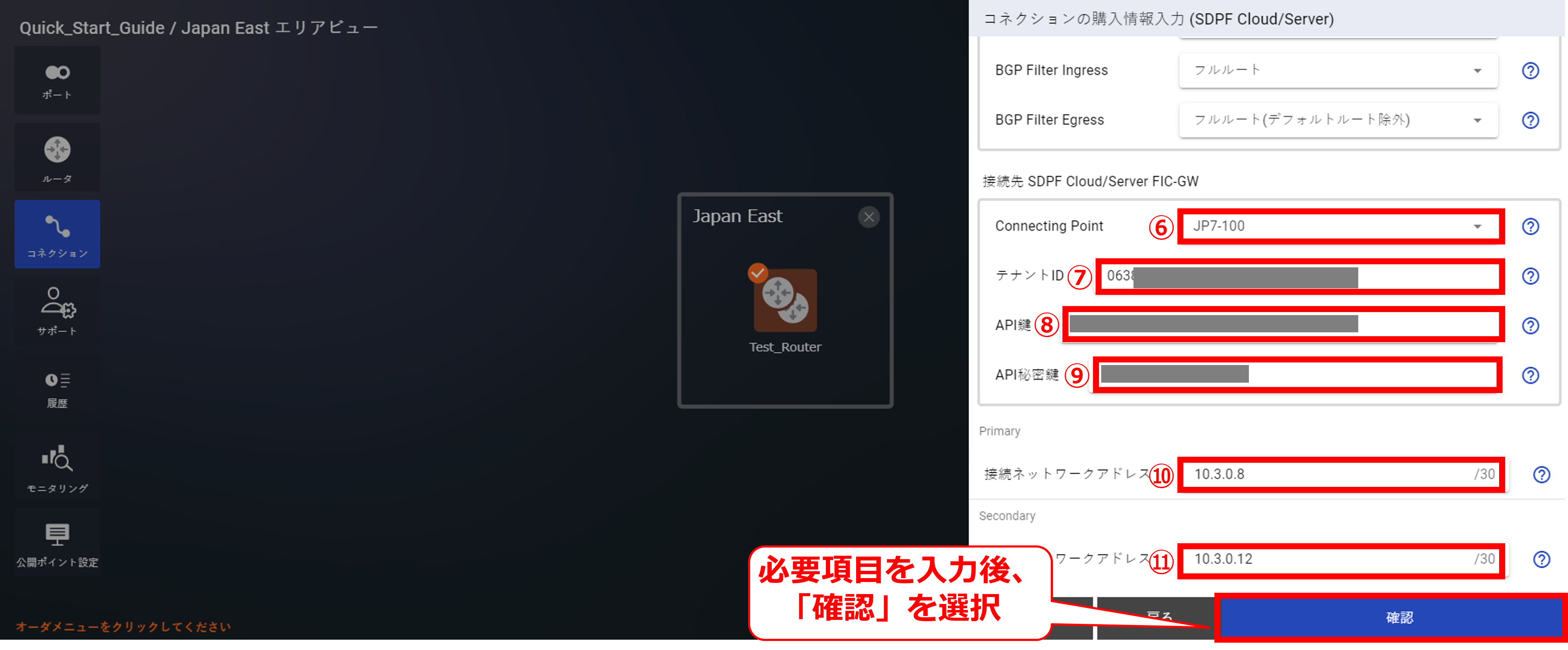

4.7.13 コネクションの購入情報入力画面②

項番 項目 入力内容
コネクション名 FIC_to_SDPFCloud_connection を入力
接続帯域 100Mをプルダウンから選択
Routing Group group_1をプルダウンから選択
BGP Filter Ingress フルルートをプルダウンから選択
BGP Filter Egrass フルルート(デフォルトルート除外)をプルダウンから選択
Connectiong Point SDPFクラウド/サーバ側のリージョン JP4-3をプルダウンから選択
テナントID SDPFクラウド/サーバ側のテナントIDを入力
API鍵 SDPFクラウド/サーバ側のAPI鍵を入力
API秘密鍵 SDPFクラウド/サーバ側のAPI秘密鍵を入力
接続ネットワークアドレス(Primary) 10.3.0.8/30を入力
接続ネットワークアドレス(Secondary) 10.3.0.12/30を入力

4.7.14 コネクションの購入情報確認画面


4.7.15 コネクションの購入申し込み受付完了画面


4.7.16 コネクションの接続中の画面


4.7.17 コネクションの接続完了画面


4.8. SDPF クラウド/サーバー側作業 (FICとのコネクション確認)

  • ここでは赤線で囲われた部分のFIC側の手順を示します。

4.8.1 SDPF クラウド/サーバー側の確認①


4.8.2 SDPF クラウド/サーバー側の確認②


4.8.3 SDPF クラウド/サーバー側の確認③


4.8.4 SDPF クラウド/サーバー側の確認④


4.9. 【参考】申込履歴の確認

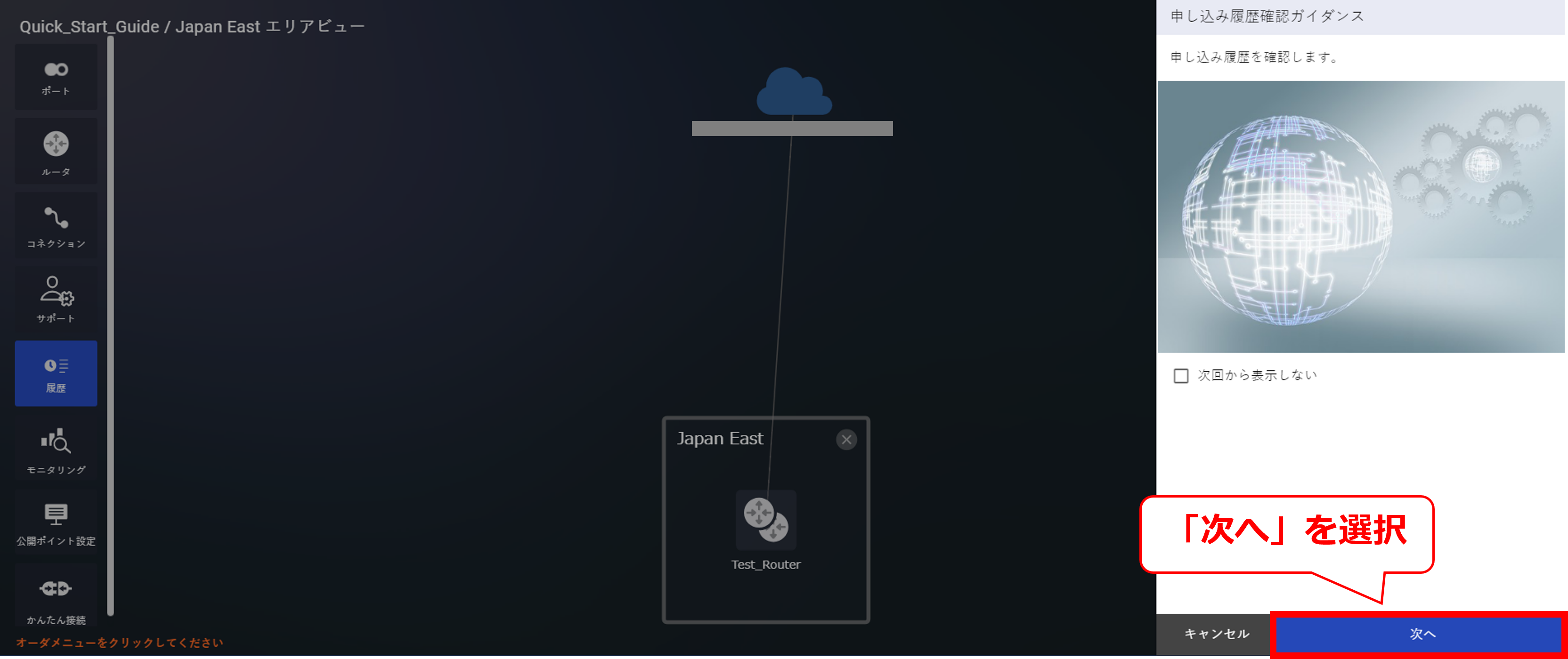

4.9.1 【参考】申込履歴の確認手順①


4.9.2 【参考】申込履歴の確認手順②


4.9.3 【参考】申込履歴の確認手順③


4.9.4 【参考】申込履歴の確認手順④
