18.2. テナント間接続のためのFIC-Connectionを購入する

購入済のFIC-Routerから、他のテナントのFIC-Portに接続する手順を説明します。

18.2.1. 事前に準備いただくもの

Router-Port間接続

  • /30の 接続ネットワークアドレス を2つ ※2

  • 購入済の接続元FIC-Router

  • 購入済の接続先FIC-Port(アクティベート前でも選択可能です)

  • 接続先FIC-PortのテナントID

  • 接続先FIC-PortのポートID

  • 接続先FIC-PortのVLAN ID

  • 接続先FIC-Portに接続しているお客さま拠点のAS番号

注釈

  • ※1 FIC-Routerと接続先FIC-Portは同一エリアに所属していなければなりません。
  • ※2 以下のアドレスは接続ネットワークアドレスとしてご利用いただけません。

18.2.2. 購入から接続承認申請までの流れ

  1. 「エリアビュー」 画面左側のメニューの ［コネクション］ を押下すると、「コネクションのメニュー選択」 画面が開きます。

  2. 「コネクションのメニュー選択」 画面にて ［プレミアム(推奨)］ を選択します。

  3. 「コネクションメニュー」 画面が表示されます。 ［購入］ ボタンを押下して 「コネクション購入メニュー」 画面を開いてください。

  4. 「コネクション購入メニュー」 画面にて ［テナント間接続］ を選択します。

    ../../_images/FIC-Premium_FIC_HowToConnectFICresources-TenantTenant_new_01.png

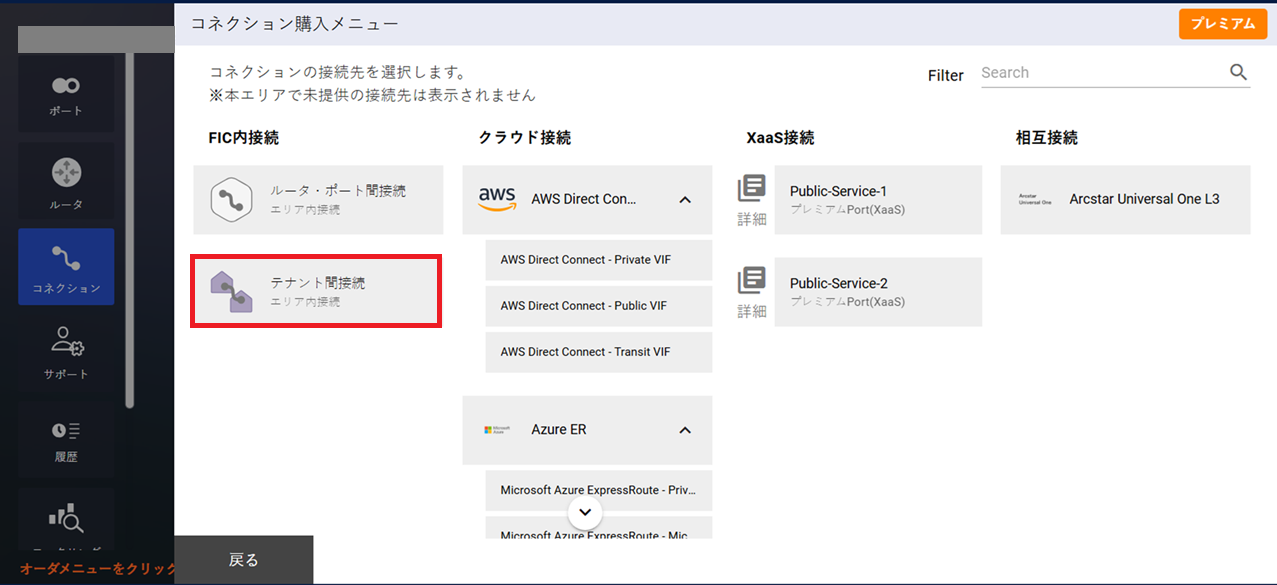

    図 18.2.1 コネクション購入メニュー

  5. 画面右側に 「テナント間接続メニュー」 が表示されるので、 ［STEP1接続承認申請］ を押下してください。

  6. 「テナント間接続承認申請ガイダンス」 画面が表示されるので、 ［次へ］ を押下します。

  7. 「テナント間接続(申請)依頼」 のダイアログに従って、 「コネクションの購入情報入力(テナント間接続)」 画面にて接続元となるFIC-Router、接続先となるFIC-Port、接続帯域、BGPに関する情報の扱いなどをそれぞれ指定していきます。

    表 18.2.1 「コネクションの購入情報入力(テナント間接続)」(Router-Port)画面入力項目一覧

    項番

    入力項目

    説明

    購入後変更

    1

    コネクション名

    L3接続のFIC-Connectionについて を参照

    〇

    2

    メニュー

    「コネクションのメニュー選択」画面にて選択したメニューが表示されます。

    ×

    3

    接続帯域

    L3接続のFIC-Connectionについて を参照

    〇

    4

    ルータID(接続元Router)

    固定値のID

    ×

    5

    Routing Group(接続元Router)

    L3接続のFIC-Connectionについて を参照

    ×

    6

    接続IPアドレス(接続元Router)

    接続元FIC-RouterのIPアドレス(/30)

    ×

    7

    BGP Filter Ingress(接続元Router)

    経路制御で利用するパラメータ を参照

    〇

    8
    BGP Filter Ingress prefix list(接続元Router)
    Prefix Type

    「BGP Filter Ingress」で「フルルート」を選択した場合、プルダウンメニューの中で「off/permit/ deny」から選択する

    〇

    9

    BGP Filter Ingress prefix list(接続元Router) Prefix List設定

    「BGP Filter Ingress prefix list Prefix Type」で「permit」、または「deny」を選択すると表示され、プレフィックスによるフィルタを設定できる。 経路制御で利用するパラメータ も参照

    〇

    10

    BGP Filter Egress(接続元Router)

    経路制御で利用するパラメータ を参照

    〇

    11
    BGP Filter Egress prefix list(接続元Router)
    Prefix Type

    「BGP Filter Egress」で「フルルート(デフォルトルート除外)」または「フルルート(デフォルトルート込み)」を設定した場合、プルダウンメニューの中で「off/permit/ deny」から選択する

    〇

    12

    BGP Filter Egress prefix list(接続元Router) Prefix List設定

    「BGP Filter Egress prefix list Prefix Type」で「permit」、または「deny」を選択すると表示され、プレフィックスによるフィルタを設定できる。 経路制御で利用するパラメータ を参照

    〇

    13

    AS-Path Prepend Egress(接続元Router)

    経路制御で利用するパラメータ を参照

    〇

    14

    MED Egress(接続元Router)

    経路制御で利用するパラメータ を参照

    〇

    15

    受信経路数上限値

    デフォルト値は「100」で設定されています。「300」以上を選択すると 拡張オプションの料金 が発生します。FIC-Connectionを流れる経路数が経路数上限を超過した場合、BGP Downとなり通信断が発生しますのでご注意ください。※1 ※2

    〇

    16

    テナントID(接続先テナント)

    接続先FIC-PortのテナントID

    ×

    17

    ポートID(接続先テナント)

    接続先FIC-PortのポートID

    ×

    18

    VLAN ID(接続先テナント)

    接続先FIC-PortのVLAN ID

    ×

    19

    接続IPアドレス(接続先テナント)

    接続先FIC-PortのIPアドレス(/30)

    ×

    20

    AS番号(接続先テナント)

    接続先FIC-Portに接続しているお客さま拠点のAS番号

    ×

    注釈

    • 接続先のFIC-Port側が受信可能な経路数の上限は、FIC-Portと接続されている接続先拠点の設計に依存します。
    • ※1 通信断が発生した場合、お客さまで接続先事業者側の経路を削減、または 受信経路数上限を拡張 後、FICにて BGPセッションクリア を実施いただくことで回復します。
    • ※2 接続元のFIC-Router側が受信可能な経路数の上限は、コネクション購入後に変更する事も可能です(300経路以上に変更する場合は、 拡張オプションの料金 が発生します)。
    ../../_images/FIC-Premium_FIC_HowToConnectFICresources-TenantTenant-L3_input.png

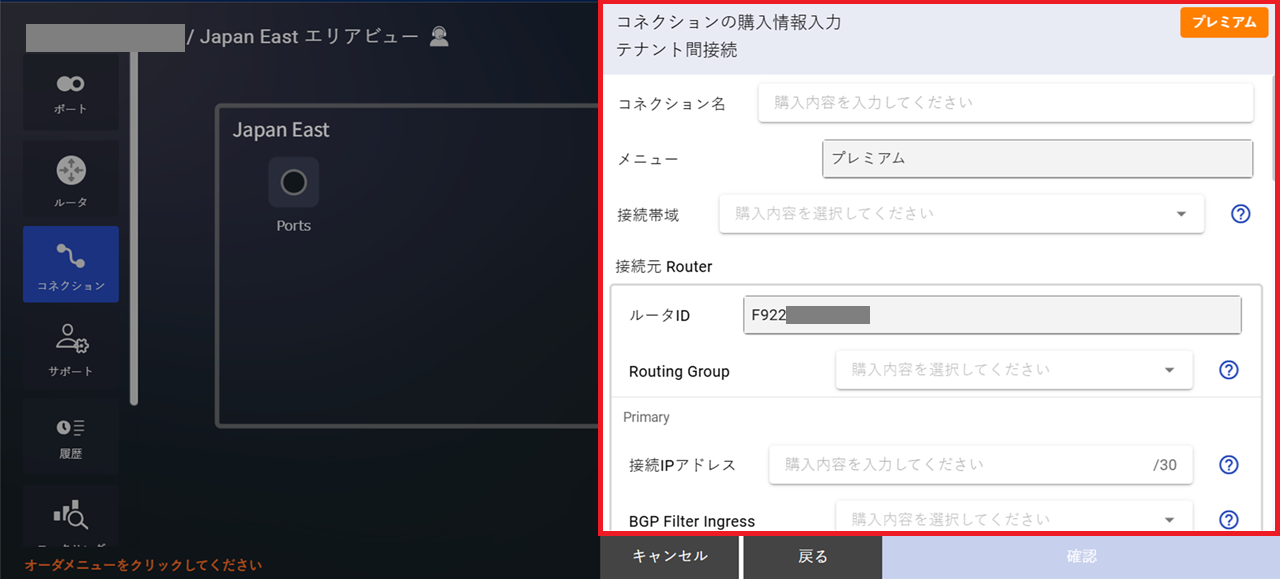

    図 18.2.2 コネクションの購入情報入力(テナント間接続)(Router-Port)

    ../../_images/FIC-Premium_FIC_Router-Port-Different-Tenant_Image.png

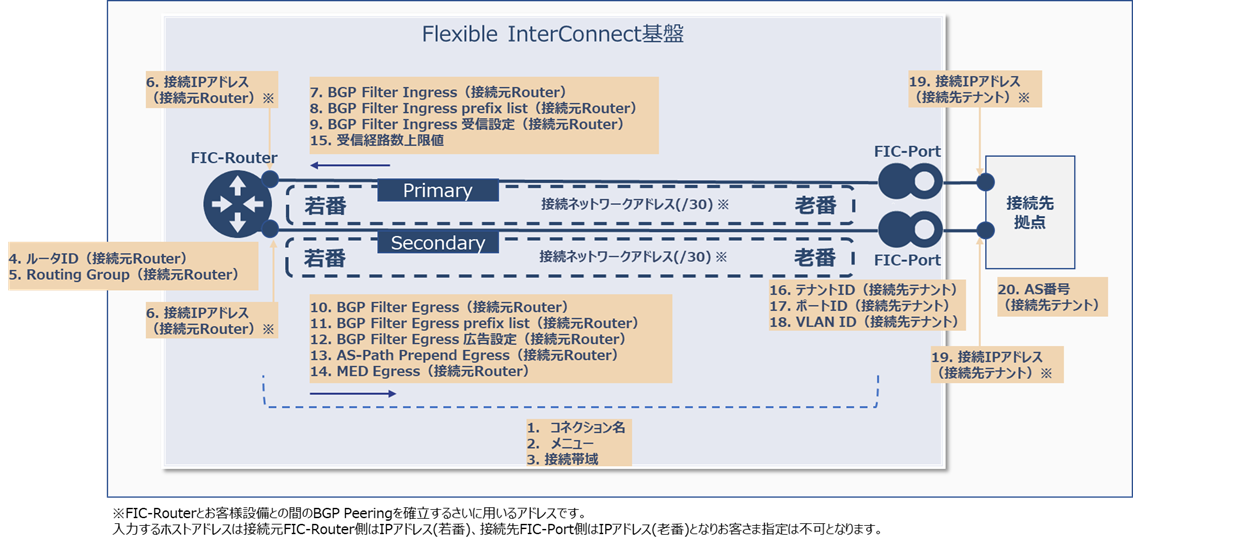

    図 18.2.3 割り当てイメージ

  8. 「コネクションの購入確認」 画面の内容を確認して ［申請］ すると、同画面に表示されている「リクエスト番号」にて、接続先のテナントに対する「許可リクエスト」が発行され、承認待ちの状態になります。

    ../../_images/FIC-Premium_FIC_HowToConnectFICresources-TenantTenant_application.png

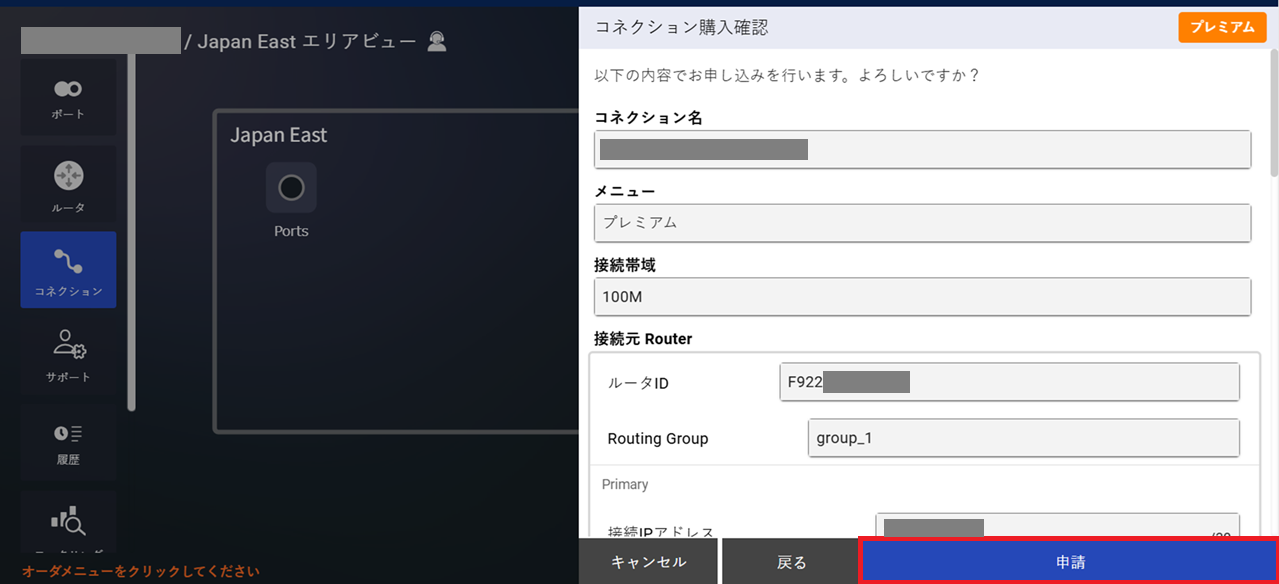

    図 18.2.4 コネクション購入申請

注釈

  • 許可リクエストが発行されると［system@ecl.ntt.com］から許可リクエストを申請したお客さまと接続先の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーにメール通知されます。
    許可リクエストの通知についてはこちら を参照ください。
  • 許可リクエストの回答期限は30日です。接続先にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。

18.2.3. 接続先による接続承認

接続先でFIC-Connection(FIC-Router to FIC-Port)の接続承認を実施します。
接続承認の手順はこちら をご確認ください。

  1. 「受信した許可リクエスト情報」 画面の [アクション] に、接続元が接続申請時に入力した内容がJSON形式で表示されます。

    ../../_images/FIC-Premium_FIC_HowToConnectFICresources-TenantTenant_RtoP_PermissionRequest_Action.png

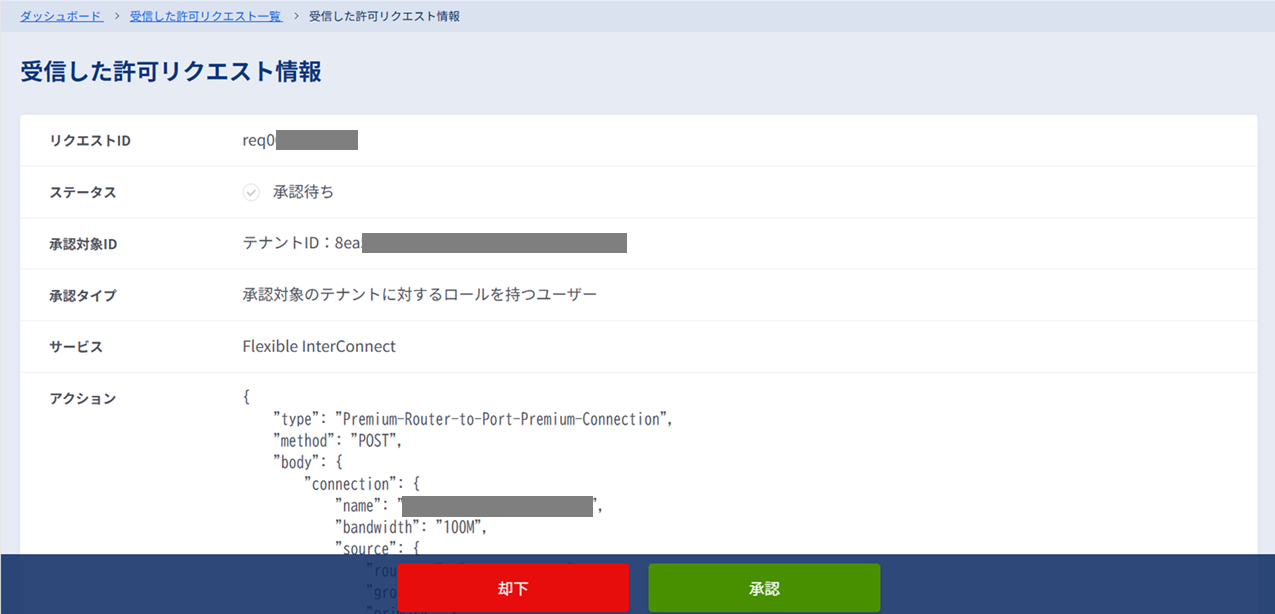

    図 18.2.5 「受信した許可リクエスト情報」画面の[アクション]

  2. 接続元からの接続申請の内容を確認し、問題がなければ [承認] ボタン押下して下さい。接続申請の内容に誤りがある場合は [却下] ボタンを押下してください。

注釈

  • 許可リクエストの「STEP2 承認/否認」は、接続先の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーが実施可能です。
  • 「STEP2 承認/否認」を実施すると、［system@ecl.ntt.com］から許可リクエストを申請したお客さまと接続先の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーにメール通知されます。
    許可リクエストの通知についてはこちら を参照ください。
  • 許可リクエストの回答期限は30日です。「STEP2 承認/否認」を30日以内に実施されない場合、接続元が「STEP1 接続承認申請」から再度申し込みをする必要があります。

18.2.4. 承認後の接続の流れ

  1. 接続先が承認した場合には、再び 「コネクション購入メニュー画面」 の ［テナント間接続］ を選択すると、画面右側のメニューで ［STEP3接続］ を押下できるようになります。

  2. 押下すると、 「リクエストID選択」 画面が表示されるので、該当のリクエストIDを選択して次の 「コネクションの購入確認」 画面へ進み、 ［接続］ を実行します。

  3. 「コネクション購入申し込み受付完了」 画面で内容を確認して ［OK］ を押下すると、 「エリアビュー」 のFIC-Portのアイコンから接続先テナントへのコネクションが表示されます。 画面左側のサイドメニューから ［履歴］ ボタンを押下し、 申し込み履歴画面 でステータスが 「Completed」 となっていることを確認してください。

    ../../_images/FIC-Premium_FIC_HowToConnectFICresources-TenantTenant_new_02.png

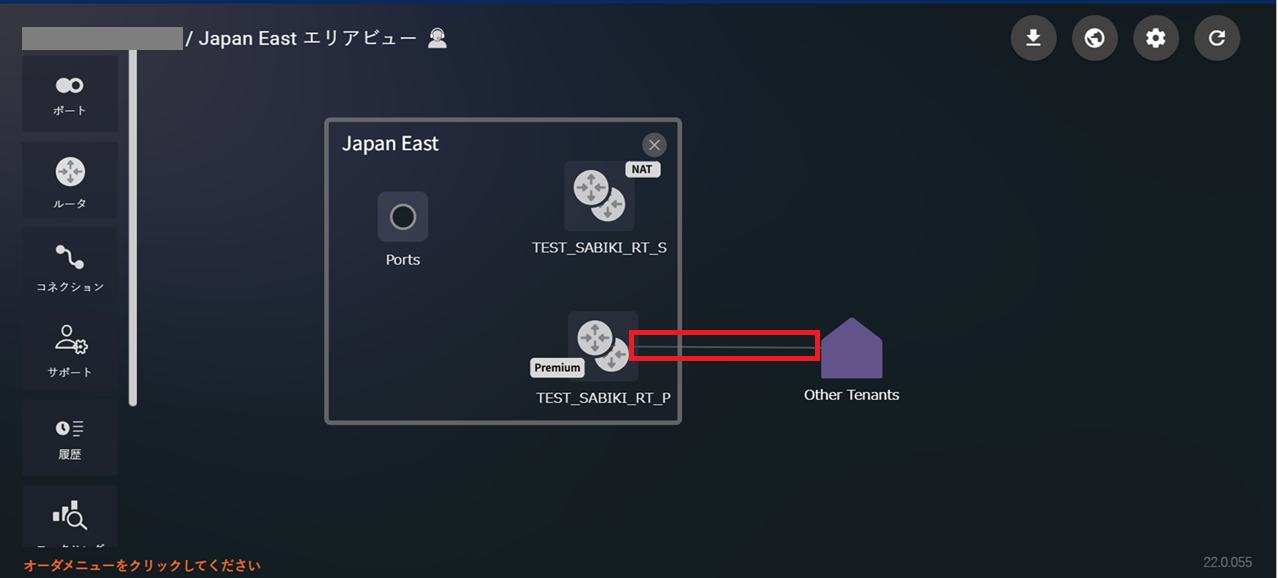

    図 18.2.6 コネクション購入後

注釈

  • 本操作は、「STEP1 接続承認申請」を実施したユーザーのみ実施可能です。

  • 接続先で承認された許可リクエストの有効期限は30日です。「STEP2 承認/否認」にて承認後、30日以内に「STEP3 接続」が実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。
