2.4.2. Private IPを変更する¶
2.4.2.1. 注意事項・前提条件¶
2.4.2.2. 変更手順¶
本手順ではPrivate IPを変更する手順を説明します。
左メニューから「ルーター・ワイヤレスアクセス」を選択します。
「ルーター・ワイヤレスアクセス 一覧」の画面が表示されます。
変更対象の「ルーターID」のリソースステータスが「active」であることを確認します。
リストの「ルーターID」列から Private IPの設定変更対象の「ルーターID」のリンクを押下します。
注釈
リソースステータスが「active」である「ルーターID」の設定変更が可能です。
リソースステータスが「inactive/terminated」の「ルーターID」は設定変更はできませんのでご注意ください。
「ルーター・ワイヤレスアクセス 詳細」画面が表示されます。表示結果が設定変更対象の「ルーターID」であることを確認します。
内容確認後、一番下までスクロールして、[変更]ボタンを押下します。
「ルーター・ワイヤレスアクセス 変更」画面が表示されます。

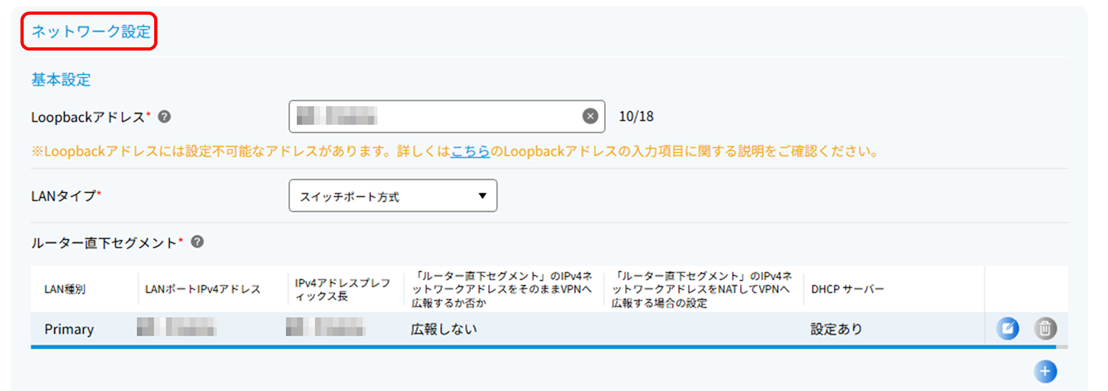

- 「ルーター・ワイヤレスアクセス 変更」画面下へ「ネットワーク設定」までスクロールします。

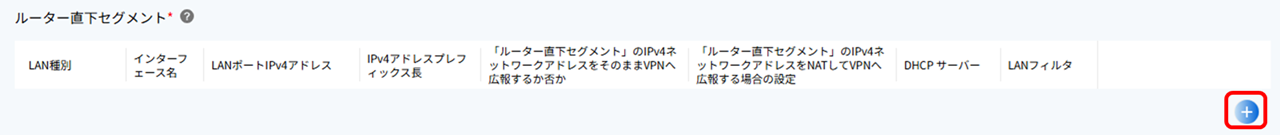

- Private IPの設定変更を行います。プライマリIPアドレス（「LAN種別」列の値が「Primary」であるもの）を変更する場合は、メモアイコンを押下します。スイッチポート方式の場合、セカンダリIPアドレス（「LAN種別」列の値が「Secondary」であるもの）は3アドレスまで設定可能です。（設定を変更する場合は、メモアイコンを押下します。）不要なIPアドレスを削除する場合は、ごみ箱アイコンを押下します。ルーテッドポート方式の場合、「Ether0ポート」、「Ether1ポート」、「Ether2ポート」の3アドレスまで設定可能です。（設定を変更する場合は、メモアイコンを押下します。）不要なIPアドレスを削除する場合は、ごみ箱アイコンを押下します。
注釈
- プライマリIPアドレス・セカンダリIPアドレスについては、以下の制約があります。
- DHCPサーバー機能はプライマリネットワークのみの提供となります。
- DHCPリレーはプライマリネットワークのみご利用可能。DNSは提供しません。
- ディレクテッドブロードキャストはプライマリネットワークのみ透過します。
手順9.でIPアドレスを削除した場合は、IPアドレスがリストから消えていることを確認します。
入力項目 |
必須／任意 |
説明 |
入力形式 |
設定後変更 |
LAN種別 |
必須 |
LAN側への設定IPアドレスの「Primary」、「Secondary」を選択します。 |
ラジオボタンより選択。
「Primary」、「Secondary」を選択。
|
○ |
LANポートIPv4アドレス ※1 |
必須 |
ルーターのLANポートに設定するIPv4のホストアドレスを入力します。
以下の該当ネットワークアドレスと完全一致、または部分重複するIPv4アドレスは設定できません。
・0.0.0.0/0
・0.0.0.0/32
・0.0.0.0/8
・100.64.0.0/10
・127.0.0.0/8
・169.254.0.0/16
・192.0.0.0/24
・192.0.2.0/24
・192.88.99.0/24
・198.18.0.0/15
・198.51.100.0/24
・203.0.113.0/24
・224.0.0.0/4
・240.0.0.0/4
|
ドット区切りの半角数字。
文字数15文字まで。
|
○ |
IPv4アドレスプレフィックス長 |
必須 |
LAN側のIPv4アドレスのプレフィックス長を入力します。 |
半角数字。
文字数2文字。
|
○ |
「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か ※2 |
必須 |
VPNへ「広報する」か「広報しない」の選択をします。「広報する」の場合、LAN側のネットワークアドレスをVPNへ広報し、VPN網と通信が可能となります。 |
ラジオボタンより選択。 |
○ |
「ルーター直下セグメント」のIPv4ネットワークアドレスをNATしてVPNへ広報する場合の設定 |
任意 |
VPNへNATを設定する場合、[＋]ボタンを押下して項目を追加します。 |
[＋]ボタンの押下による項目追加。 |
○ |
DHCPサーバー ※3 |
必須 |
DHCPサーバー機能の設定有無を選択します。 |
ラジオボタンより選択。
設定あり
設定なし
|
○ |
LANフィルタ |
必須（「LAN種別」を「Primary」に選択した場合） |
LANポートに対するパケットフィルタ機能の設定有無を選択します。 |
ラジオボタンより選択。
設定あり
設定なし
|
○ |
注釈
- ※1 「IPアドレス」を入力する際、以下の制約があります。
- 「ルーター基本設定」で「VPN接続（VPN ID）」を選択し「VPN」との紐づけを行っている場合、その「VPN ID」の網内利用アドレス（ネットワークアドレス）に属するIPアドレスは登録できません。
- 「Primary」のプライマリIPアドレスは1つのみサポートし、「Secondary」のセカンダリIPアドレスは3つまでをサポートします。
- 複数のIPアドレスを登録する場合、ネットワークアドレスが完全重複する設定はできません。
- 登録IPアドレスと同一ネットワークにLoopbackアドレスが含まれる設定はできません。
- ネットワークアドレス、およびブロードキャストアドレスは登録できません。
- 自拠点内、および同一VPN内の他拠点で完全一致するネットワークを広報する設定はできません。
- ※2 「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」項目で「広報する」を選択した場合、以下の制約があります。
- 自拠点内、および同一VPN内の他拠点で完全一致するネットワークを広報する設定はできません。
- ※3 「ルーター直下セグメント」で「DHCPサーバー」を設定した場合「DHCPリレー」はご利用いただけません。

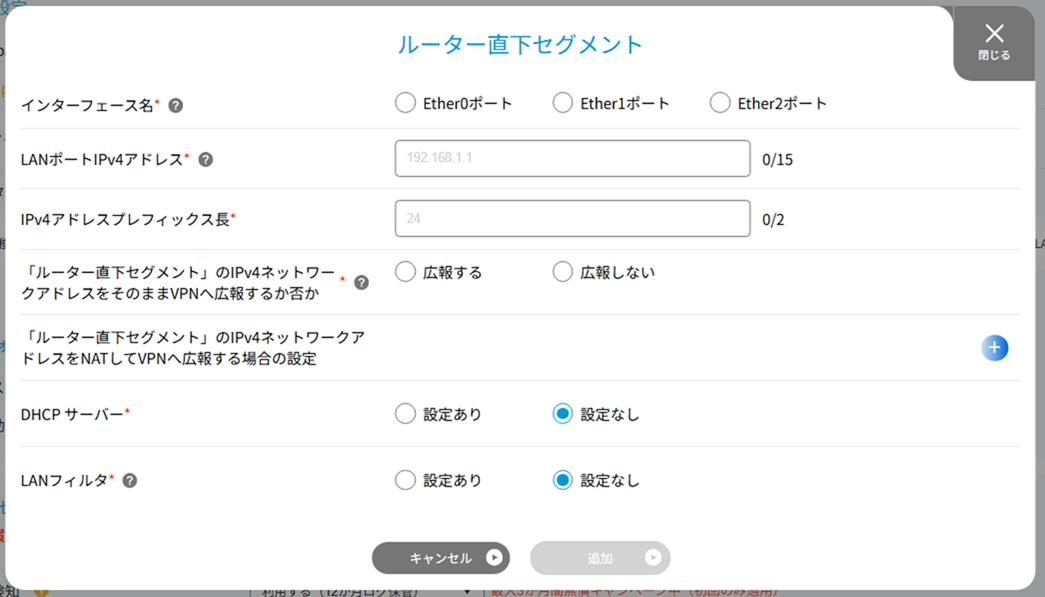

入力項目 |
必須／任意 |
説明 |
入力形式 |
設定後変更 |
インターフェース名 |
必須 |
LANポートに接続するインターフェースを「Ether0ポート」、「Ether1ポート」、「Ether2ポート」から選択します。 |
ラジオボタンより選択。
「Ether0ポート」、「Ether1ポート」、「Ether2ポート」を選択。
|
○ |
LANポートIPv4アドレス ※1 |
必須 |
ルーターのLANポートに設定するIPv4のホストアドレスを入力します。
以下の該当ネットワークアドレスと完全一致、または部分重複するIPv4アドレスは設定できません。
・0.0.0.0/0
・0.0.0.0/32
・0.0.0.0/8
・100.64.0.0/10
・127.0.0.0/8
・169.254.0.0/16
・192.0.0.0/24
・192.0.2.0/24
・192.88.99.0/24
・198.18.0.0/15
・198.51.100.0/24
・203.0.113.0/24
・224.0.0.0/4
・240.0.0.0/4
|
ドット区切りの半角数字。
文字数15文字まで。
|
○ |
IPv4アドレスプレフィックス長 |
必須 |
LAN側のIPv4アドレスのプレフィックス長を入力します。 |
半角数字。
文字数2文字。
|
○ |
「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か ※2 |
必須 |
VPNへ「広報する」か「広報しない」の選択をします。「広報する」の場合、LAN側のネットワークアドレスをVPNへ広報し、VPN網と通信が可能となります。 |
ラジオボタンより選択。 |
○ |
「ルーター直下セグメント」のIPv4ネットワークアドレスをNATしてVPNへ広報する場合の設定 |
任意 |
VPNへNATを設定する場合、[＋]ボタンを押下して項目を追加します。 |
[＋]ボタンの押下による項目追加。 |
○ |
DHCPサーバー ※3 |
必須 |
DHCPサーバー機能の設定有無を選択します。 |
ラジオボタンより選択。
設定あり
設定なし
|
○ |
LANフィルタ |
必須 |
LANポートに対するパケットフィルタ機能の設定有無を選択します。 |
ラジオボタンより選択。
設定あり
設定なし
|
○ |
注釈
- 「LAN種別」は「Primary」固定となります。
- ※1 「IPアドレス」を入力する際、以下の制約があります。
- 「ルーター基本設定」で「VPN接続（VPN ID）」を選択し「VPN」との紐づけを行っている場合、その「VPN ID」の網内利用アドレス（ネットワークアドレス）に属するIPアドレスは登録できません。
- 複数のIPアドレスを登録する場合、ネットワークアドレスが完全重複する設定はできません。
- 登録IPアドレスと同一ネットワークにLoopbackアドレスが含まれる設定はできません。
- ネットワークアドレス、およびブロードキャストアドレスは登録できません。ネットワークアドレスは、プレフィックス長で決められた範囲の最初の値で、ブロードキャストアドレスは最後の値です。たとえば、プレフィックス長が「24」の場合、範囲は「×.×.×.0」～「×.×.×.255」となるため、最初の値の末尾が「×.×.×.0」と最後の値の末尾が「×.×.×.255」は設定できません。
- 自拠点内、および同一VPN内の他拠点で完全一致するネットワークを広報する設定はできません。
- イリーガルIPについては、事前承認なしでLANアドレスとしてご利用可能ですが、docomo business RINKサポート対象外となりますのでご注意ください。
- 上記表の「説明」に記載しているアドレスと重複するアドレスは、NAT変換によるご利用も不可となりますのでご注意ください。
- ※2 「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」項目で「広報する」を選択した場合、以下の制約があります。
- 自拠点内、および同一VPN内の他拠点で完全一致するネットワークを広報する設定はできません。
- ※3 「ルーター直下セグメント」で「DHCPサーバー」を設定した場合「DHCPリレー」はご利用いただけません。
注釈
「PartialNAT」は、包含される「ルーター直下セグメント」のネットワークアドレスより、一部のサブネットを対象にNATする方式です。本選択では、「ルーター直下セグメント」のネットワークアドレスとともに、NATする一部のサブネット（PartialNATのネットワークアドレス）をVPNへ広報できます。「PartialNAT」の設定値は、「ルーター直下セグメント」のサブネットマスク長より大きい（ネットワーク内のホスト数がより少ない）値である必要があります。
「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」項目で、「広報しない」を選択して「「ルーター直下セグメント」のIPv4ネットワークアドレスをNATしてVPNへ広報する場合の設定」項目の[＋]ボタンを押下した場合、「NATタイプ」は「NAT」、「PartialNAT」のどちらかを選択します。
注釈
本設定では、「ルーター直下セグメント」のネットワークアドレスをVPNへ広報せずに、選択した「NAT」もしくは「PartialNAT」の設定値をVPNへ広報できます。
入力項目 |
必須／任意 |
説明 |
入力形式 |
設定後変更 |
NATタイプ |
任意 |
NATのタイプ：「広報する」の場合「PartialNAT」を選択します。
NATのタイプ：「広報しない」の場合「NAT」「PartialNAT」どちらかを選択します。
|
ラジオボタンより選択。 |
○ |
内部（変換元）IPv4ネットワークアドレス ※1 |
任意 |
内部の変換元のIPアドレスを入力します。ネットワークアドレス形式のアドレスをご登録ください。 |
ドット区切りの半角数字。
「/」文字とプレフィックス長を含む文字数18文字まで。
|
○ |
外部（変換先）IPv4ネットワークアドレス ※1 |
任意 |
外部の変換先のIPアドレスを入力します。ネットワークアドレス形式のアドレスをご登録ください。
以下の該当ネットワークアドレスと完全一致、または部分重複するネットワークアドレスは登録できません。
・0.0.0.0/0
・0.0.0.0/32
・0.0.0.0/8
・100.64.0.0/10
・127.0.0.0/8
・169.254.0.0/16
・192.0.0.0/24
・192.0.2.0/24
・192.88.99.0/24
・198.18.0.0/15
・198.51.100.0/24
・203.0.113.0/24
・224.0.0.0/4
・240.0.0.0/4
|
ドット区切りの半角数字。
「/」文字とプレフィックス長を含む文字数18文字まで。
|
○ |
注釈
- 「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」は、「VPN ID」のお申し込みが必要です。詳細は「VPN接続を申し込む」をご参照ください。
- 「Primary」のプライマリIPアドレスは1つのみサポートし、「Secondary」のセカンダリIPアドレスは3つまでをサポートします。
- プライマリIPアドレス・セカンダリIPアドレスについては、以下の制約があります。
- DHCPサーバー機能はプライマリネットワークのみの提供となります。
- ディレクテッドブロードキャストはプライマリネットワークのみ透過します。
- ※1 内部／外部IPv4ネットワークアドレスを入力する際、以下の制約があります。
- 「NAT」を選択した場合、「内部（変換元）IPv4ネットワークアドレス」は「ルーター直下セグメント」のネットワークアドレスと一致する必要があります。
- 「NAT」は「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」で「広報しない」を選択した場合に選択できます。この場合、NAT変換後の「外部（変換先）IPv4ネットワークアドレス」のみがVPNに広報されます。
- 「PartialNAT」を選択した場合、「内部（変換元）IPv4ネットワークアドレス」は「ルーター直下セグメント」のネットワークアドレスに包含される必要があります。「PartialNAT」は、包含される「ルーター直下セグメント」のネットワークアドレスより、一部のサブネットを対象にNATする方式です。
- 「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」が「広報しない」かつ「PartialNAT」を選択した場合、NAT変換後の「外部（変換先）IPv4ネットワークアドレス」のみがVPNに広報されます。
- 「「ルーター直下セグメント」のIPv4ネットワークアドレスをそのままVPNへ広報するか否か」が「広報する」かつ「PartialNAT」を選択した場合、「ルーター直下セグメント」のネットワークアドレス、およびNAT変換後の「外部（変換先）IPv4ネットワークアドレス」の両方がVPNに広報されます。複数のIPアドレスを登録する場合、ネットワークアドレスが完全重複する設定はできません。
- 内部／外部IPv4ネットワークアドレスのプレフィックスは一致している必要があります。

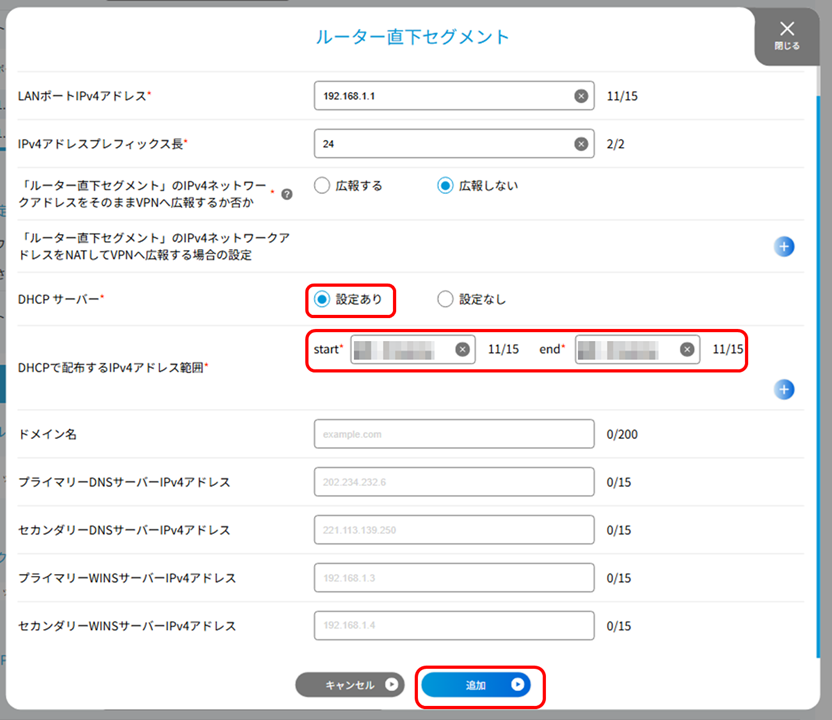

「DHCPサーバー」で、DHCPサーバーを「設定あり」か「設定なし」を選択します。
「設定あり」を選択した場合、下記表に従って設定を入力します。
入力項目 |
必須／任意 |
説明 |
入力形式 |
設定後変更 |
DHCPで配布するIPv4アドレス範囲 |
任意 |
[＋]ボタンを押下して、LAN設定されているネットワーク配下に接続される端末（パソコンやサーバなど）へ配布するIPアドレス範囲を指定できます。 |
[＋]ボタンの押下による項目追加。 |
○ |
start ※1 |
必須 |
配布する最初のIPアドレスを入力します。「end」よりも小さいアドレスで設定してください。 |
ドット区切りの半角数字。
文字数15文字まで。
|
○ |
end ※1 |
必須 |
配布する最後のIPアドレスを入力します。 |
ドット区切りの半角数字。
文字数15文字まで。
|
○ |
注釈
※1 「start」と「end」の範囲を複数登録するとき、重複部分がないように設定してください。
※1 「start」と「end」の範囲を指定するとき、ネットワークアドレス、ブロードキャストアドレス、LANポートIPv4アドレスを含まないように設定してください。
DHCPで配布するIPv4アドレスの範囲は5つまで設定できます。
配布するIPv4アドレス範囲は、「ルーター直下セグメント」の「Primary」のネットワークアドレスに属する必要があります。
デフォルトで設定されるDNSサーバーIPv4アドレスは、OCNサービスのDNSサーバーIPv4アドレスとなります。プライマリーはNTT東日本、セカンダリはNTT西日本のIPv4アドレスとなります。DNSサーバ―IPv4アドレスはお客さまのご利用用途に応じて変更可能です。インターネット通信をする場合、DNSサーバ―にリクエストする送信元アドレスがOCNサービスのIPv4アドレス範囲以外の場合（RINK WANからインターネット接続する場合は範囲に含まれます）は正常にご利用出来ませんのでご注意ください。

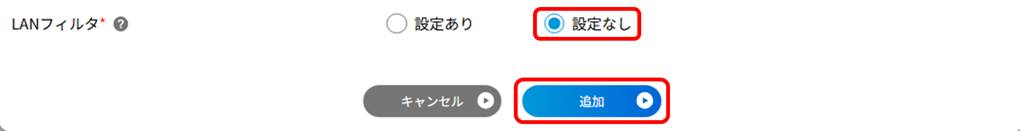

「LANフィルタ」で、LANフィルタを「設定あり」か「設定なし」を選択します。 「設定なし」を選択した場合、[追加]ボタンを押下します。

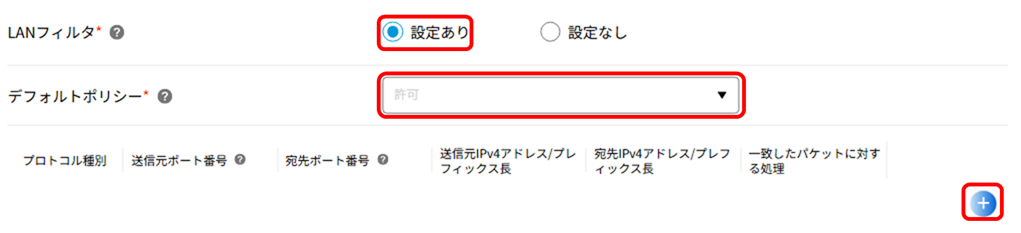

「設定あり」を選択した場合、下記表に従ってデフォルトポリシーを設定し、[＋]ボタンを押下します。
入力項目 |
必須／任意 |
説明 |
入力形式 |
設定後変更 |
デフォルトポリシー |
必須 |
リストの全ポリシーに一致しなかったパケットのアクションをプルダウンより選択します。 |
プルダウンより選択。
未選択
許可
破棄
|
○ |

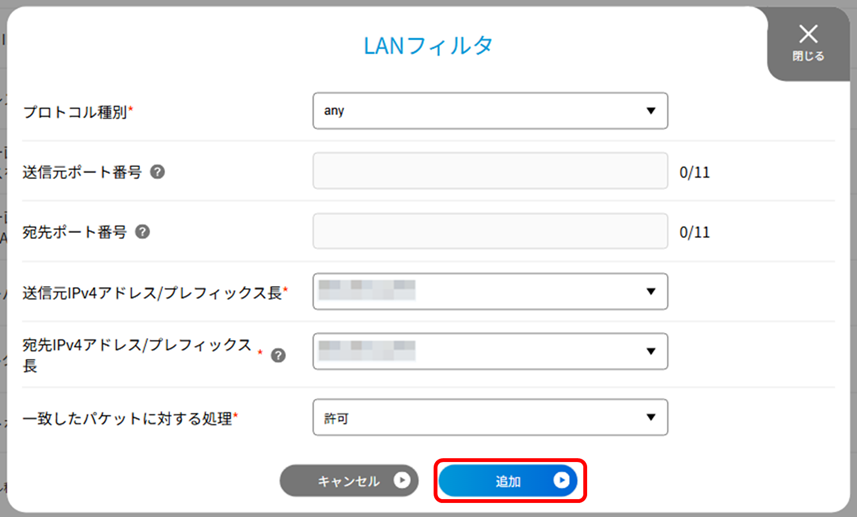

下記表に従って設定を入力し、[追加]ボタンを押下します。
入力項目 |
必須／任意 |
説明 |
入力形式 |
設定後変更 |
プロトコル種別 |
必須 |
対象のプロトコルを選択します。 |
プルダウンより選択。
any
tcp
udp
icmp
|
○ |
送信元ポート番号 |
必須 |
「プロトコル種別」に「tcp」もしくは「udp」を選択した場合の送信元サービスポートの番号を入力します。
すべてを対象とする場合は「any」を入力します。ハイフンによる範囲指定も可能です（例: 「1-65535」）。「プロトコル種別」に「any」および「icmp」を選択した場合、本操作はできません。
|
「any」、 1～65535までの半角数字、またはハイフンによる範囲指定の1-65535の半角数字。
文字数11文字まで。
|
○ |
宛先ポート番号 |
必須 |
「プロトコル種別」に「tcp」もしくは「udp」を選択した場合の送信元サービスポートの番号を入力します。
すべてを対象とする場合は「any」を入力します。ハイフンによる範囲指定も可能です（例: 「1-65535」）。「プロトコル種別」に「any」および「icmp」を選択した場合、本操作はできません。
|
「any」、 1～65535までの半角数字、またはハイフンによる範囲指定の1-65535の半角数字。
文字数11文字まで。
|
○ |
送信元IPv4アドレス/プレフィックス長 |
必須 |
送信元IPアドレスをプレフィックス長を含めて入力します。 |
ドット区切りの半角数字。
「/」文字とプレフィックス長を含む文字数18文字まで。
すべての送信元IPv4アドレスを対象とする場合は、プルダウンより「0.0.0.0/0」を選択。
|
○ |
宛先IPv4アドレス/プレフィックス長 ※1 |
必須 |
宛先IPアドレスをプレフィックス長を含めて入力します。 |
ドット区切りの半角数字。
「/」文字とプレフィックス長を含む文字数18文字まで。
すべての宛先IPv4アドレスを対象とする場合は、プルダウンより「0.0.0.0/0」を選択。
|
○ |
一致したパケットに対する処理 |
必須 |
ポリシーをプルダウンより選択します。 |
プルダウンより選択。
許可
破棄
|
○ |
注釈
※1 インターネット宛やVPN宛のIPv4アドレスを指定すると、その通信もフィルタリング対象になります。LAN間通信のみを制御したい場合は、宛先IPv4アドレスの指定にご注意ください。
※1 すべての宛先IPv4アドレスを対象に「0.0.0.0/0」を選択した場合、WAN向けの通信もフィルタリングされてしまうため、ご注意ください。
「LANフィルタ」で登録できるポリシー数の上限値は、ルーター1台につき「100」までです。
スイッチポート方式を選択しLANフィルタを設定すると、全物理インターフェースに対して共通のフィルタが適用されます。
ルーテッドポート方式を選択しLANフィルタを設定すると、指定した物理インターフェースに対してフィルタが適用されます。
プライマリIPアドレスが追加されたことを確認します。セカンダリIPアドレスも変更する場合は「手順9.」へ戻ってIPアドレスを設定します。
注釈
- 「現在のLANフィルタ設定数」では現在登録しているLANフィルタ数を表示します。
スイッチポート方式：プライマリーで設定しているLANフィルタの設定数を表示。
ルーテッドポート方式：「インターフェース名」ごとのLANフィルタ設定数を表示。
すべての設定変更が完了後、内容を確認しながら一番下までスクロールして、[確認]ボタンを押下します。
「以下の情報でリソースを更新します。」の画面にて、再度プライマリIPアドレス（セカンダリIPアドレス）が設定されていることを確認します。
内容確認後、一番下までスクロールし[保存]ボタンを押下します。

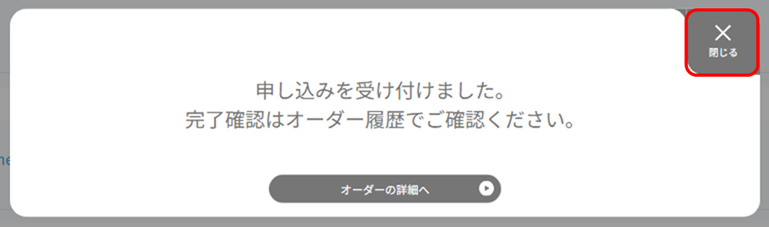

「申し込みを受け付けました。」の画面が表示されますので、[閉じる]ボタンを押下します。
「ルーター・ワイヤレスアクセス 詳細」画面が表示されますので、「ネットワーク設定」項目にある「ルーター直下セグメント」の、プライマリIPアドレス、セカンダリIPアドレスの設定内容が反映されていることを確認します。
注釈
コンソールから変更お申し込みを実施後、5～10分程度で変更が反映されます。
