11. ダッシュボード作成

11.1. ダッシュボードを作成する

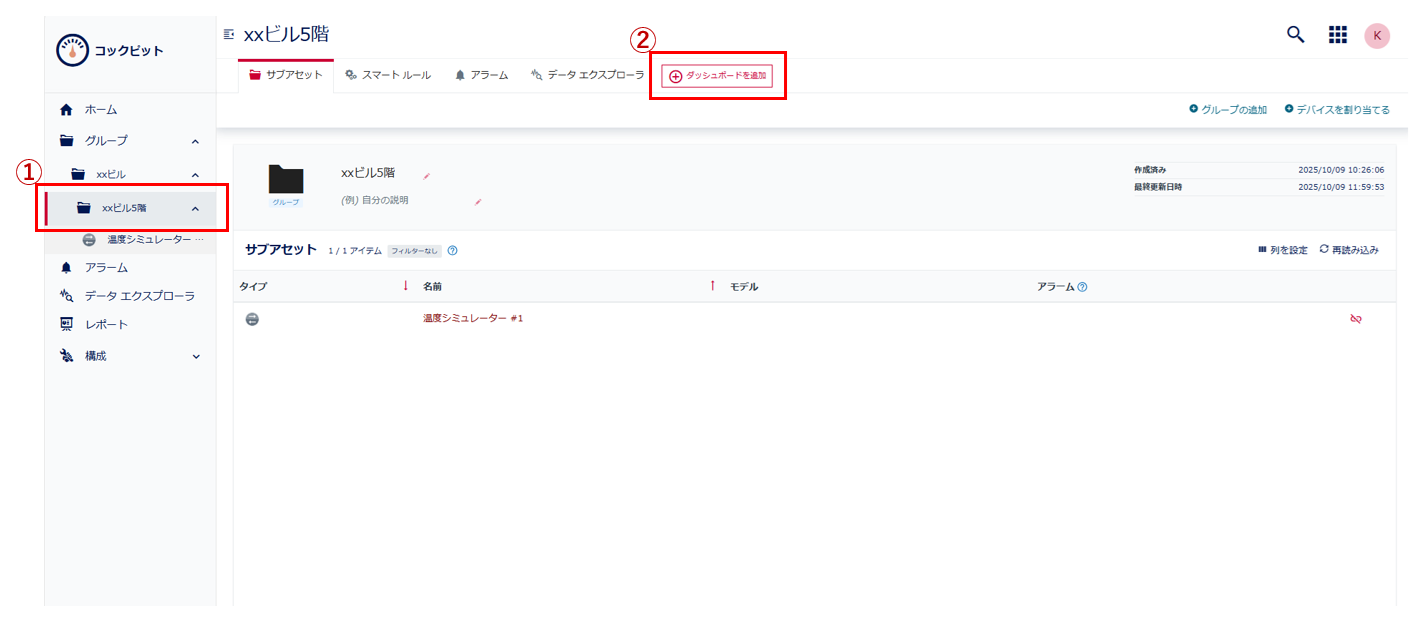

  1. ダッシュボードを作成したいグループまたはデバイスを選択します。(今回はサブグループのxxビル5階を選択)
  2. トップバーのプラスボタンをクリックし、ダッシュボードの追加を選択します。
_images/UG08_01.png

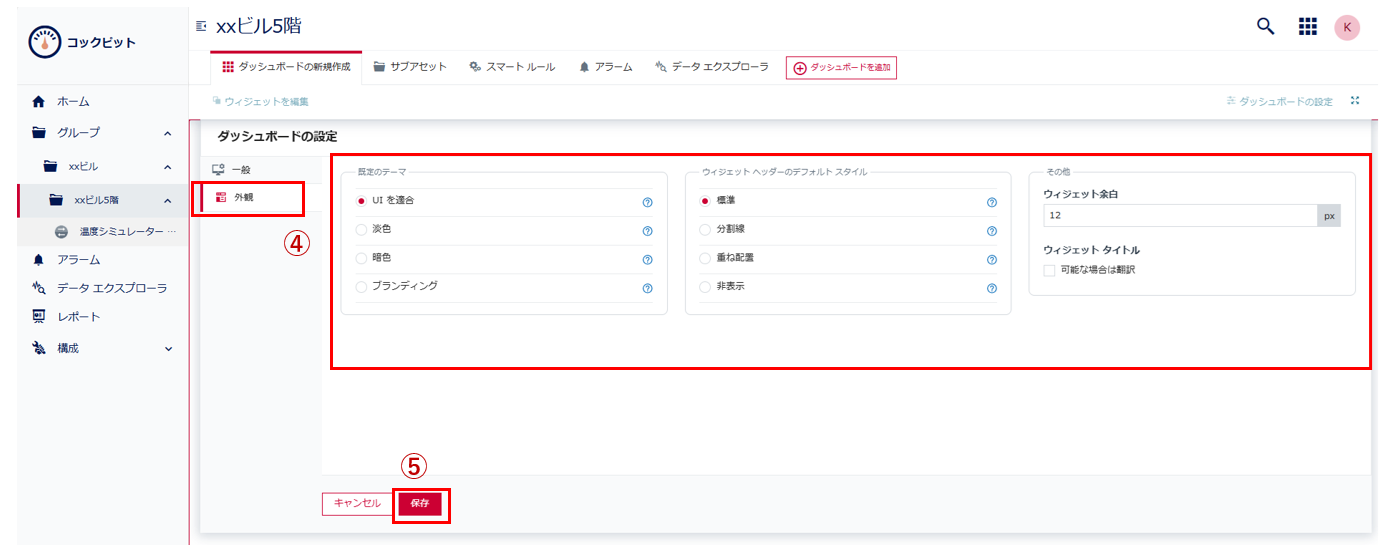

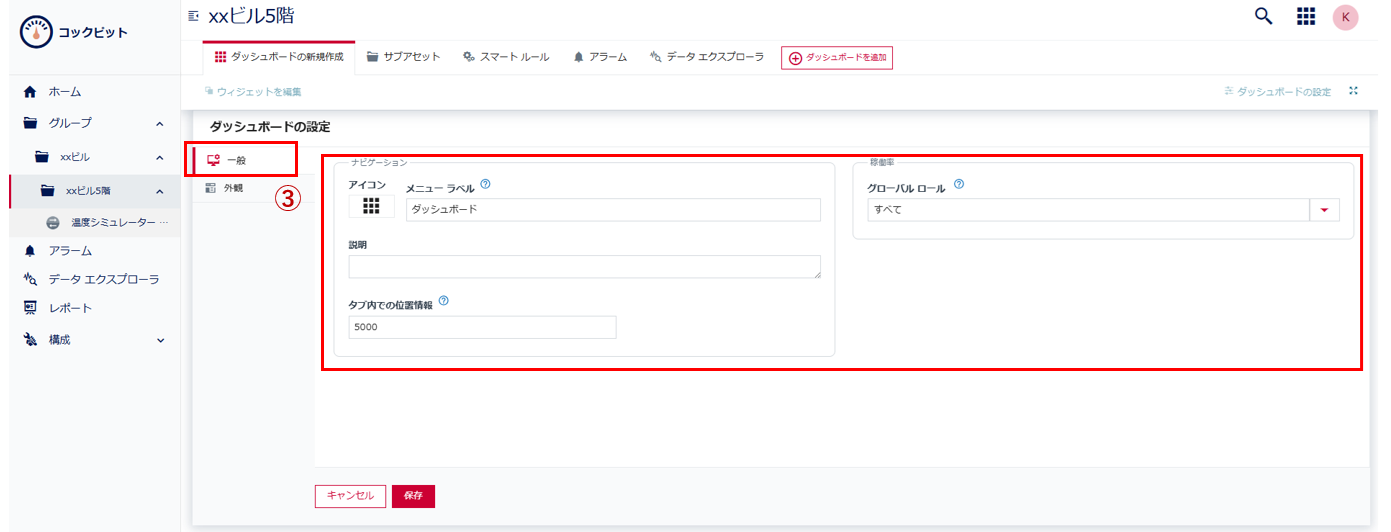

  1. ダッシュボードを作成するウィンドウが開くので、必要に応じて設定内容を変更します。(「テーマ」(色)と「ヘッダースタイル」を変更可能です。画面右側にプレビューが表示されます)
  2. 「保存」を押下します。

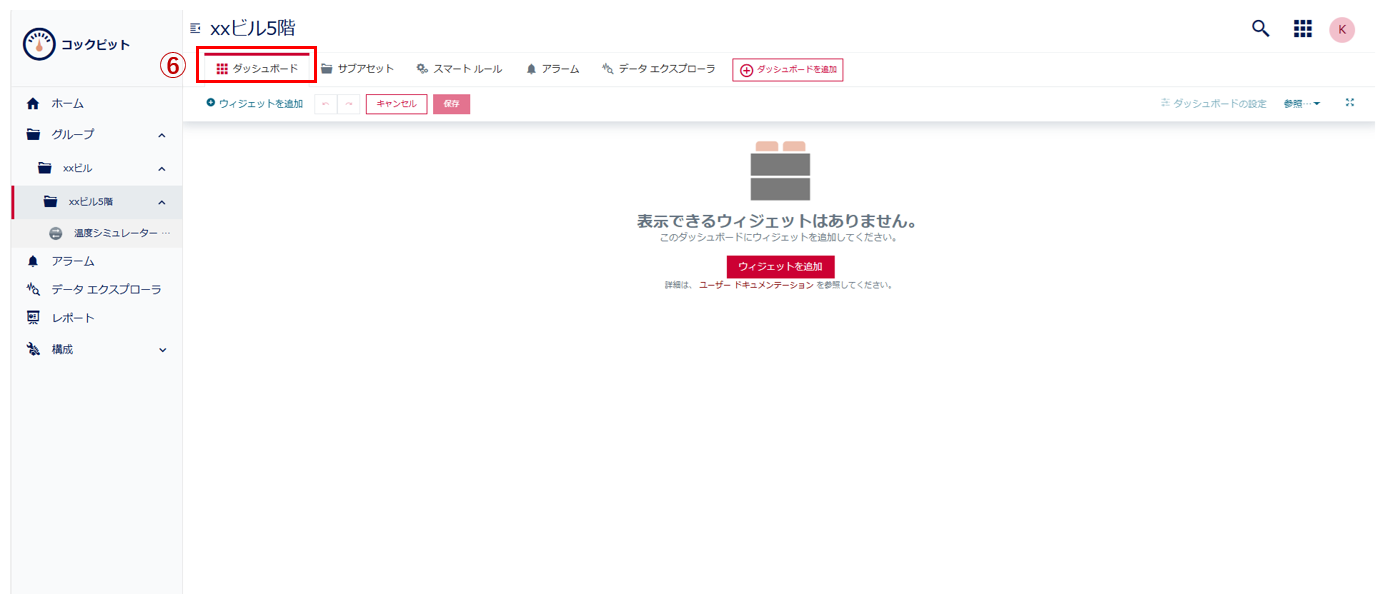

  3. 空のダッシュボード画面が表示されました。
_images/UG08_02.png



11.2. ダッシュボードへ放射状ゲージウィジェットを追加する

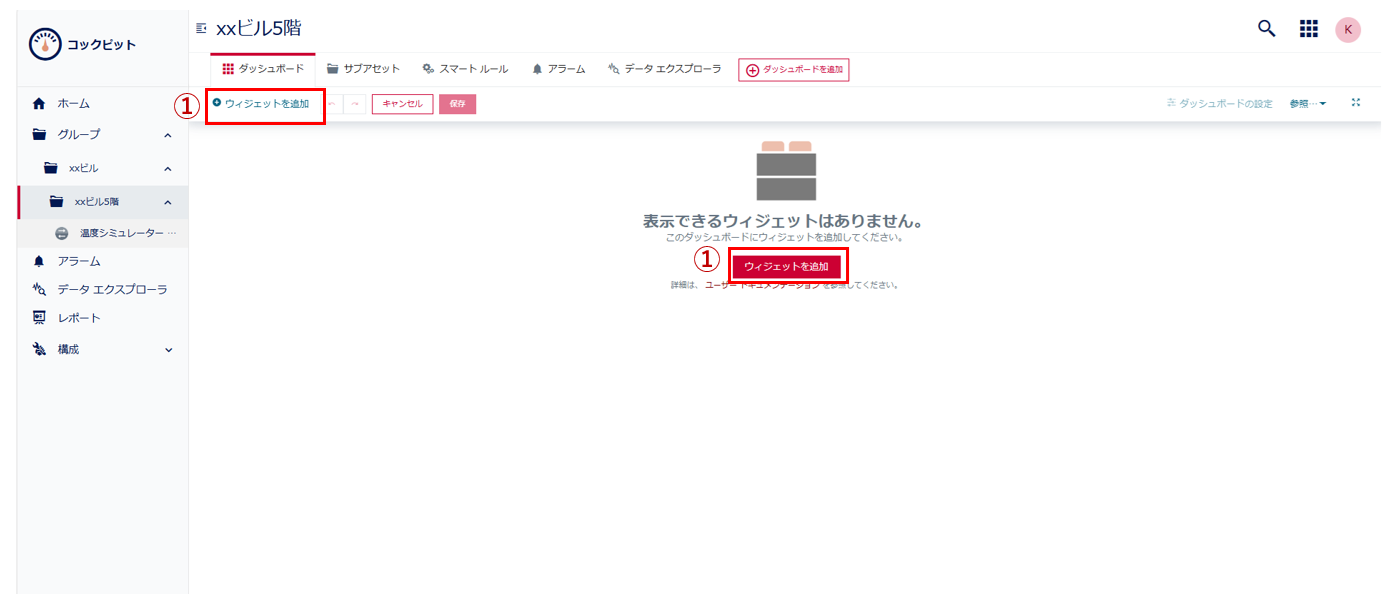

  1. 画面中央の「ウィジェットを追加」のボタン(ダッシュボードが空の場合に表示)、あるいはトップメニューバーの「ウィジェットを追加」を押下します。
_images/UG08_03.png

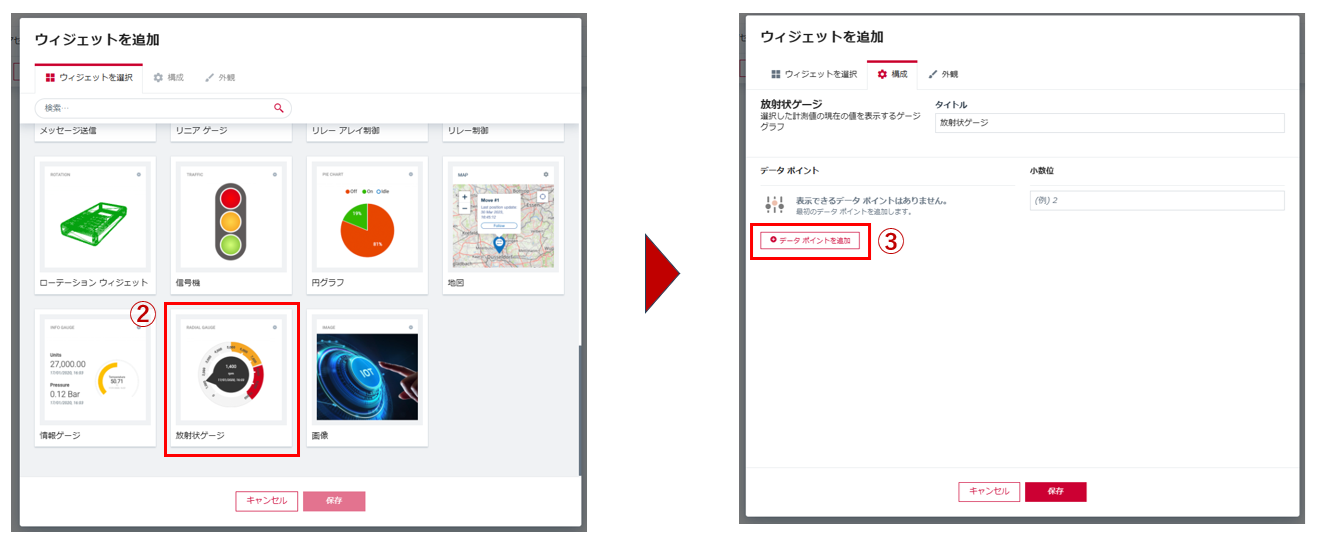

  1. 「ウィジェットを追加」ウィンドウで、ウィジェットタイプを選択します。今回はまず放射状ゲージ(リアルタイムの計測値を表示するウィジェット)を選択します。
  2. 「データポイントを追加」を押下します。
_images/UG08_04.png

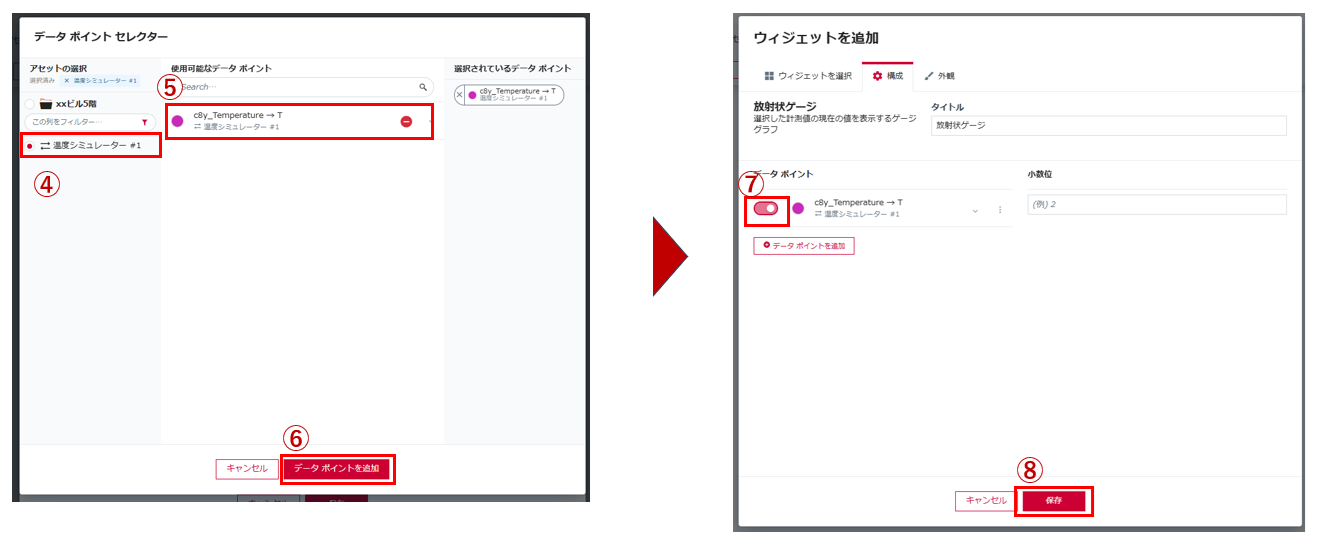

  1. 放射状ゲージの表示対象としたいデバイスを選択します。
  2. 表示対象としたいデータポイントにチェックをつけます。
  3. 「追加」を押下します。
  4. 追加したデータポイントのスイッチをONにします。
  5. 「保存」を押下します。
_images/UG08_05.png

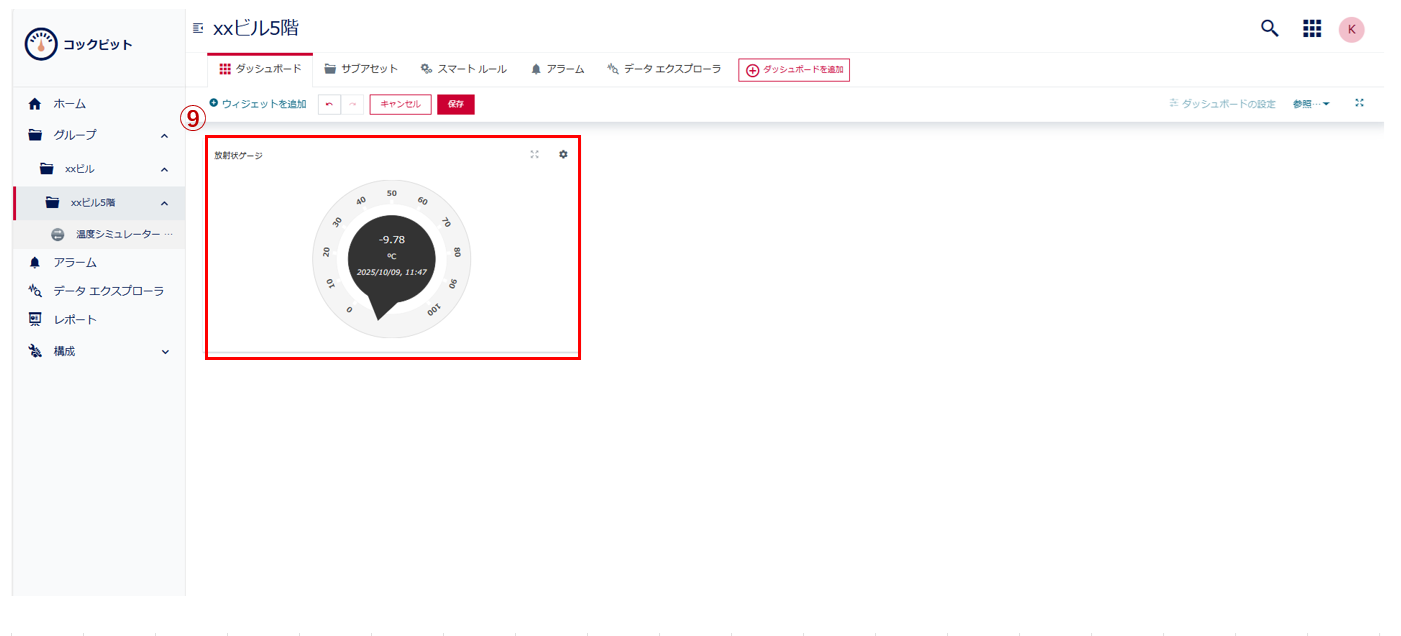

  1. 追加した放射状ゲージウィジェットが表示されました。※同様の手順でデータ推移が可視化できるデータポイントグラフも追加可能です。
_images/UG08_06.png



11.3. ダッシュボードへSCADAウィジェットを追加する

本ガイドでは、デバイスのステータスを画像として表示するSCADAウィジェットの追加方法を説明します。例として、温度データの変化に伴い、色が変化する温度計のSCADAウィジェットを追加します。

  • 利用するSVGファイルは こちら
  • SVGファイルを作成・修正するInkscapeのダウンロードは こちら
  • 操作内容詳細については こちら をご参照ください。
_images/UG08_07.png

  1. INKSCAPEを開き、「ファイル」>「開く」を押下します。
  2. ダウンロードしておいたSVGファイルを選択します。
  3. 「開く」を押下することで、ファイルが展開されます。
_images/UG08_08.png

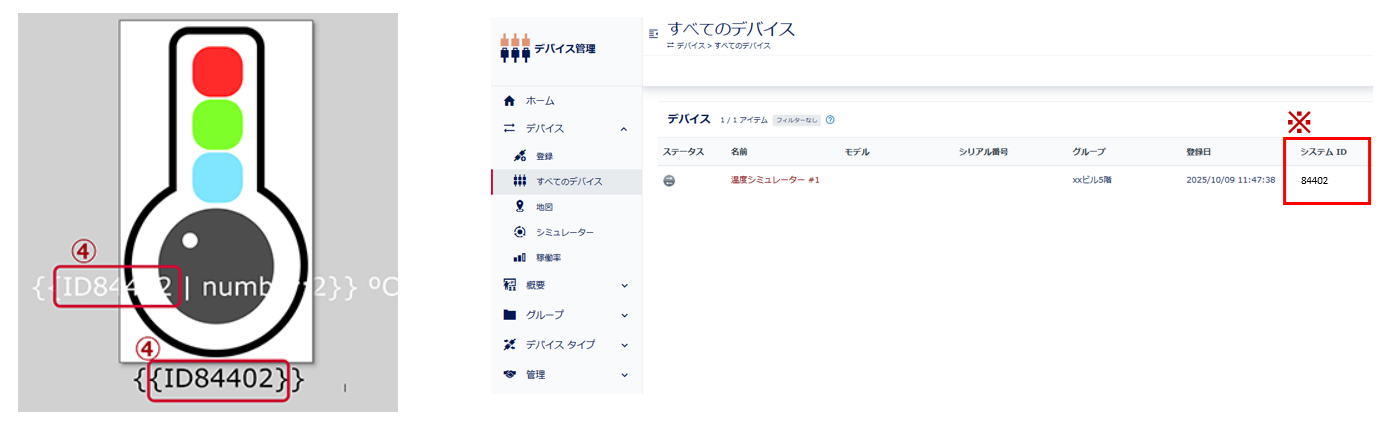

  1. 展開されたファイル内で、「ID〇〇」(2か所あり)の〇〇を該当デバイスのシステムIDに書き換えます。※システムIDはデバイス管理画面の「デバイス」>「すべてのデバイス」から確認可能です。
_images/UG08_09.png

  1. 画面右上の下矢印を押下しメニューを開きます。
  2. XMLエディターを押下します。
_images/UG08_10.png

  1. ▶を押下し、8.まで展開します。
_images/UG08_11.png

  1. svg:rect id = “top”・”middle”・”bottom”それぞれを選択し、それぞれにつき⑩を実施します。
  2. ng-style内のID〇〇の〇〇を該当デバイスのシステムIDに書き換えます。
_images/UG08_12.png

  1. トップメニューバーの「ウィジェットを追加」を押下します。
  2. 「SCADA」を押下します。
  3. 10.で作成したSVGファイルを選択します。
  4. 「デバイスプロパティを割り当てる」を押下します。
_images/UG08_13.png

  1. 「最終測定」をチェックし、「選択」を押下します。
  2. 表示したいデータポイントのスイッチをONにし、「保存」を押下します。
_images/UG08_14.png

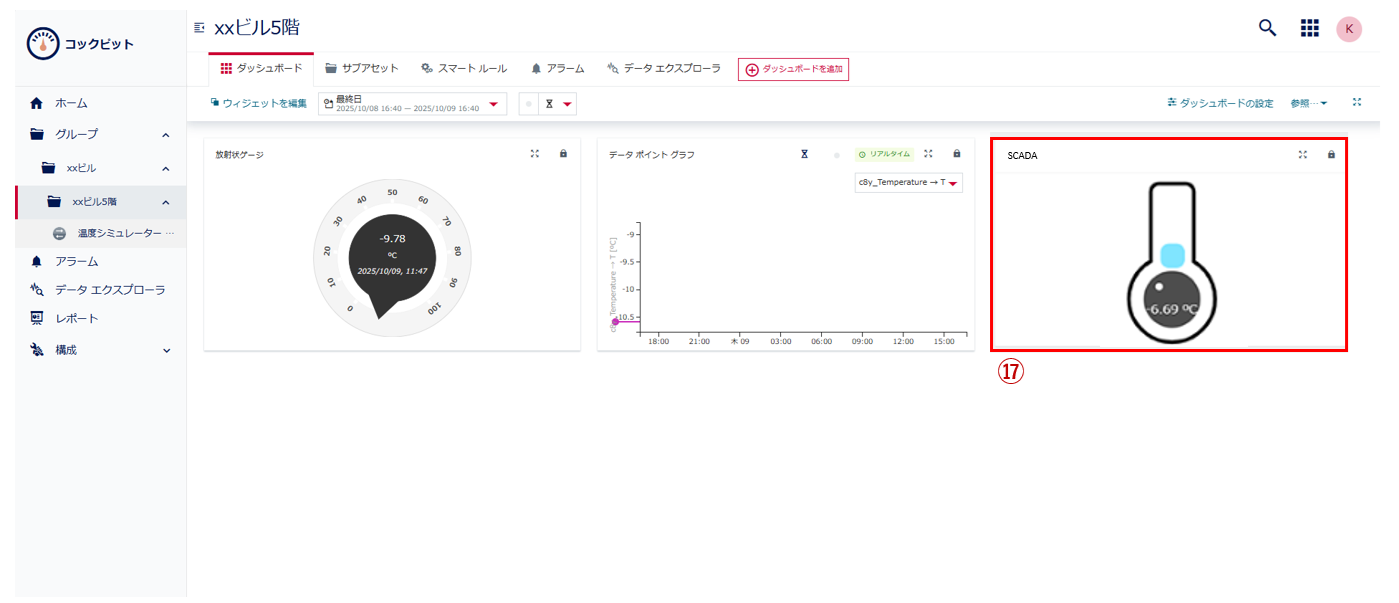

  1. 追加したSCADAウィジェットが表示されました。
_images/UG08_15.png



11.4. ウィジェットサイズや配置を変更する

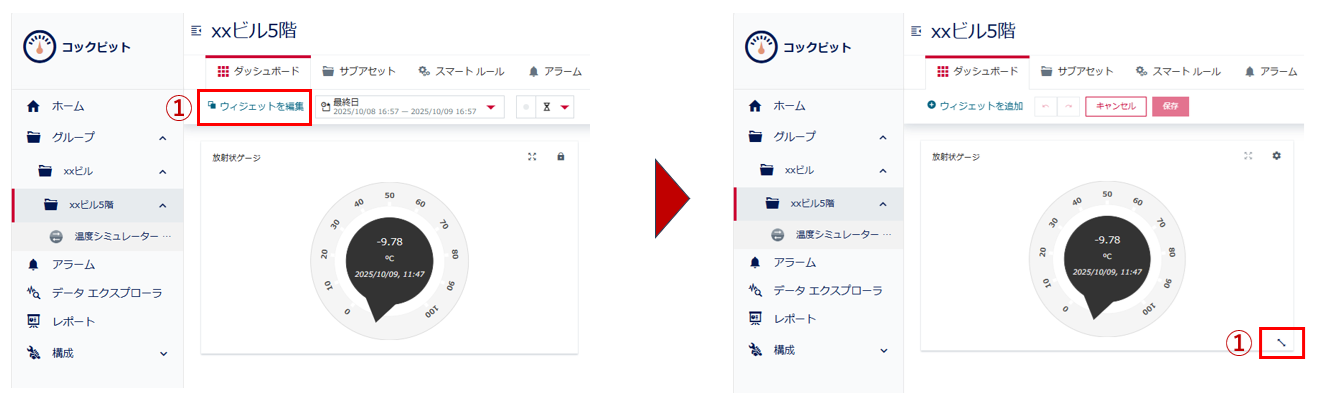

  1. ウィジェットの右下隅にある矢印をドラッグすれば、ウィジェットのサイズを変更できます。

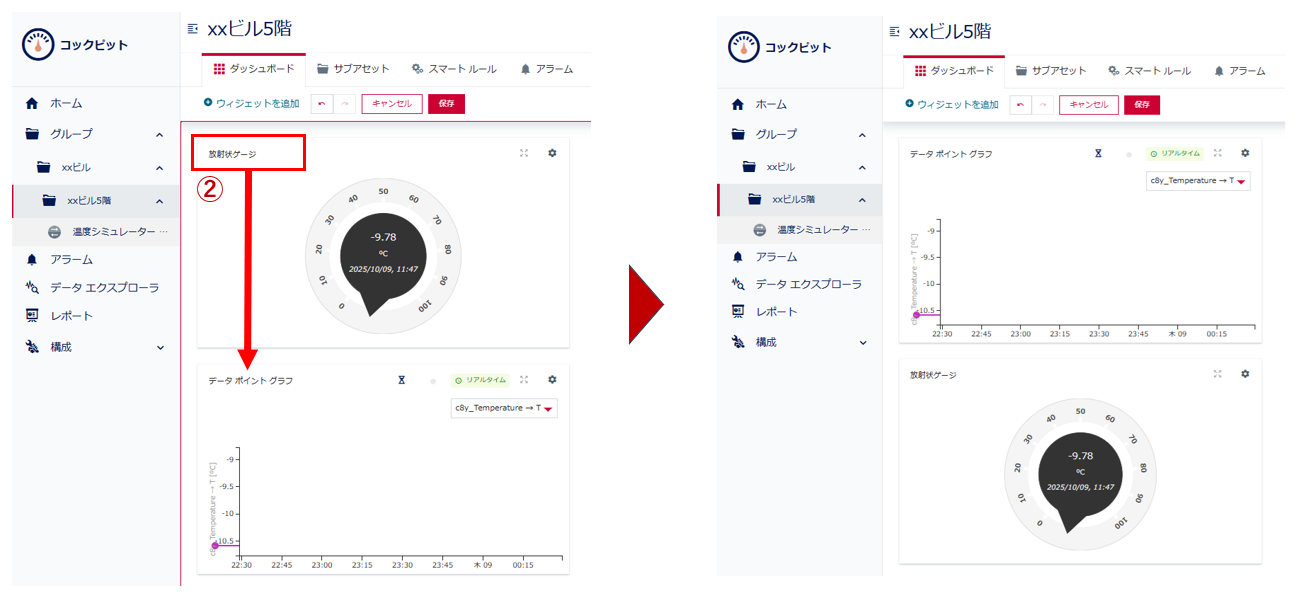

  2. ウィジェットをドラッグアンドドロップすると、別の位置に移動できます。
_images/UG08_16.png



11.5. ダッシュボードを削除する

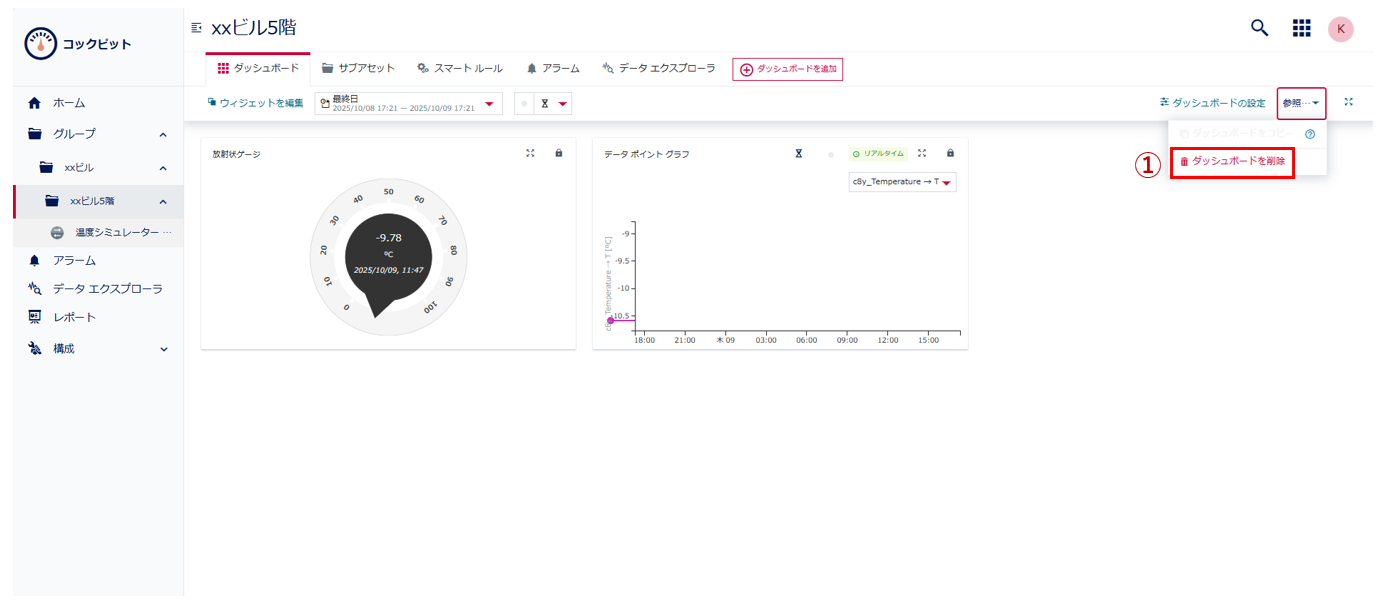

1. 画面右上「参照」>「ダッシュボードを削除」を押下すると、ダッシュボードが削除されます。 ※ダッシュボードを削除すると、ウィジェットの設定が失われ、復元はできません

_images/UG08_17.png
