Managed Load Balancer の構築手順¶
ここでは、Managed Load Balancerの作成から構築について説明します。
Contents
Managed Load Balancerの作成¶
左ペインの「クラウド/サーバー ローカルネットワーク」から「Managed Load Balancer」をクリックし、「Managed Load Balancerの作成」をクリックします。
以下のパラメータを入力し「Managed Load Balancerの作成」をクリックします。
詳細 タブ
| 名前 | ManagedLB |
| 説明 | |
| タグ | |
| プラン | 50M_HA_4IF（選択） |
インターフェイス タブ
| ロジカルネットワーク | CLIENT_MLB_NW:(192.168.10.0/24)（選択） |
| 仮想IPアドレス | 192.168.10.251 |
| 予約IPアドレス | 192.168.10.247 |
| 192.168.10.248 | |
| 192.168.10.249 | |
| 192.168.10.250 |
インターフェイスの追加¶
作成されたManaged Load Balancerをクリックします。
詳細画面のインターフェイスタブで「インターフェイスの追加」をクリックします。
以下のパラメータを入力し「インターフェイスの追加」をクリックします。
| ロジカルネットワーク | MLB_VM_NW:(172.16.10.0/24)（選択） |
| 仮想IPアドレス | 172.16.10.251 |
| 予約IPアドレス | 172.16.10.247 |
| 172.16.10.248 | |
| 172.16.10.249 | |
| 172.16.10.250 |
ヘルスモニターの追加¶
詳細画面のヘルスモニタータブで「ヘルスモニターの追加」をクリックします。
以下のパラメータを入力し「ヘルスモニターの追加」をクリックします。
詳細 タブ
| 名前 | health_moniter |
| 説明 | |
| タグ | |
| プロトコル | TCP（選択） |
| ポート | 80 |
閾値設定 タブ
| 閾値 | 5 |
| リトライ回数 | 3 |
| タイムアウト | 5 |
リスナーの追加¶
詳細画面のリスナータブで「リスナーの追加」をクリックします。
以下のパラメータを入力し「リスナーの追加」をクリックします。
| 名前 | listner |
| 説明 | |
| タグ | |
| IPアドレス | 172.16.100.100 |
| ポート | 80 |
| プロトコル | TCP（選択） |
ターゲットグループの追加¶
詳細画面のターゲットグループタブで「ターゲットグループの追加」をクリックします。
以下のパラメータを入力し「ターゲットグループの追加」をクリックします。
詳細 タブ
| 名前 | target_group |
| 説明 | |
| タグ |
メンバー タブ
| IPアドレス | 172.16.10.11 |
| ポート | 80 |
| 重み | 1 |
メンバーの追加¶
作成されたターゲットグループをクリックします。
詳細画面のメンバータブで「メンバーの追加」をクリックします。
以下のパラメータを入力し「メンバーの追加」をクリックします。
| IPアドレス | 172.16.10.12 |
| ポート | 80 |
| 重み | 1 |
ポリシーの追加¶
左ペインの「クラウド/サーバー ローカルネットワーク」から「Managed Load Balancer」をクリックし、ポリシーを追加するManaged Load Balancerをクリックします。
詳細画面のポリシータブで「ポリシーの追加」をクリックします。

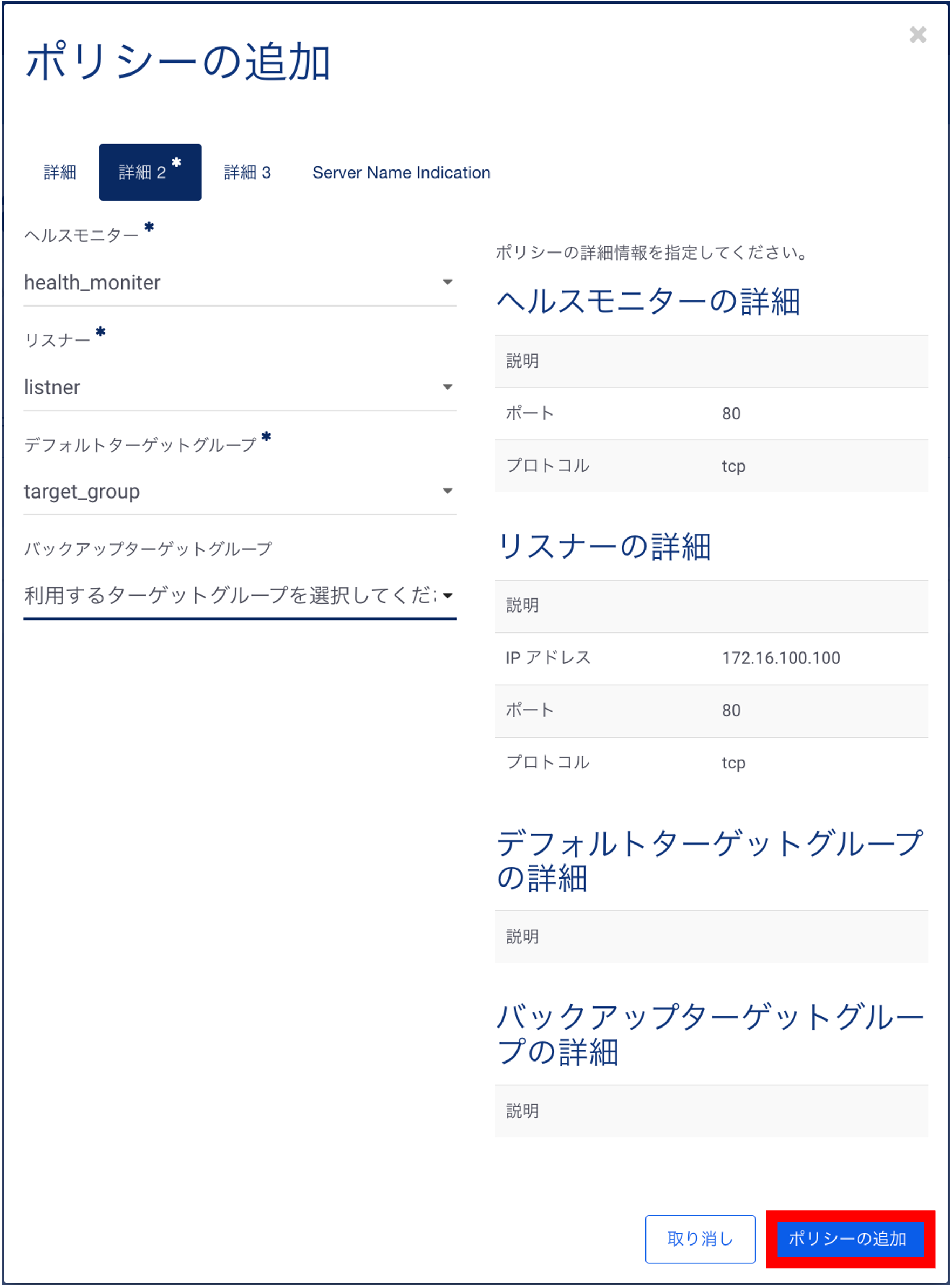

以下のパラメータを入力し「ポリシーの追加」をクリックします。
詳細 タブ
| 名前 | policy |
| 説明 | |
| タグ | |
| アルゴリズム | round-robin (選択) |
| パーシステンス | none (選択) |
| SorryページのURL | |
| ソースNAT | disable (選択) |
詳細２ タブ
| ヘルスモニター | health_monitor（選択） |
| リスナー | listner（選択） |
| デフォルトターゲットグループ | target_group（選択） |
Managed Load Balancerの構築¶
詳細画面の概要タブで画面右上の「Managed Load Balancerの編集」右側の「▼」をクリックし「Managed Load Balancerの構築」をクリックします。
Managed Load Balancerの構築の確認画面で「Managed Load Balancerの構築の確認」をクリックします。
オペレーションステータスが「COMPLETE」になればManaged Load Balancerの構築完了となります。
以上で、Managed Load Balancer の設定は完了です。
