17.2. 【スタンダード】FIC-Connection Virtual Port(XaaS)【Pattern S】¶
17.2.1. サービス概要¶
Amazon Web Services(以下AWS)、SDPF クラウド/サーバー上で、Xaas事業者が提供するサービスとFlexible InterConnect(以下FIC)を接続します。
FIC-Connectionの共通仕様つきましては、こちら をご参照ください。
17.2.1.1. 用語の定義¶
テナント：契約に紐づくFICリソースの管理単位
Flexible InterConnectコンソール(以下FICコンソール)/API：当サービスにて提供する申し込み方法
F番：各リソースに払い出される13桁のリソースID
L3接続：接続元(Source)がFIC-Router
FIC-Connection(Paired)：FIC-Routerと各種接続先をPrimary/Secondaryの2つのFIC-Connectionで接続(FIC推奨接続)
Connecting Point：各種接続先との物理的な接続部分の名称
17.2.2. 構成パターン¶

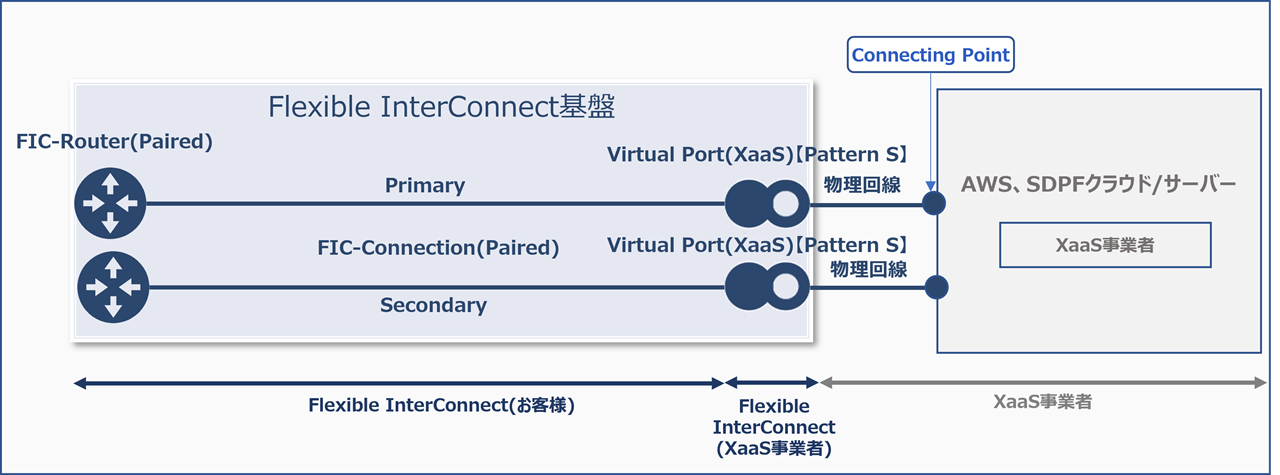

17.2.2.1. IaaSなどのプライベートネットワークで構築されているAWS、SDPF クラウド/サーバー上でサービスを提供している事業者(FIC-Virtual Port(XaaS)【Pattern S】)との接続¶
17.2.3. 接続形態と接続タイプ¶
FIC-Connection Virtual Port(XaaS)【Pattern S】は、以下の接続形態、接続元と接続タイプを組み合わせることが可能です。
17.2.3.1. Pattern AWS(Private VIF)の場合¶
接続形態 |
接続元 |
接続タイプ |
説明 |
推奨構成(SLA対象) |
|---|---|---|---|---|
L3接続 |
FIC-Router (Paired) |
FIC-Connection (Paired) |
FIC-Router (Paired)のPrimary/Secondaryが自動的に指定され、FIC-Connection (Paired)で接続します。(下図①L3接続) |
○ ※1 |
L3接続 |
FIC-Router (Single) |
FIC-Connection (Single) |
FIC-Router (Single)とFIC-Connection (Single)で接続します。(下図②L3接続) |
注釈
※1 推奨構成(SLA対象)は、以下の条件を満たす必要があります。
FIC-Router (Paired)が選択されている

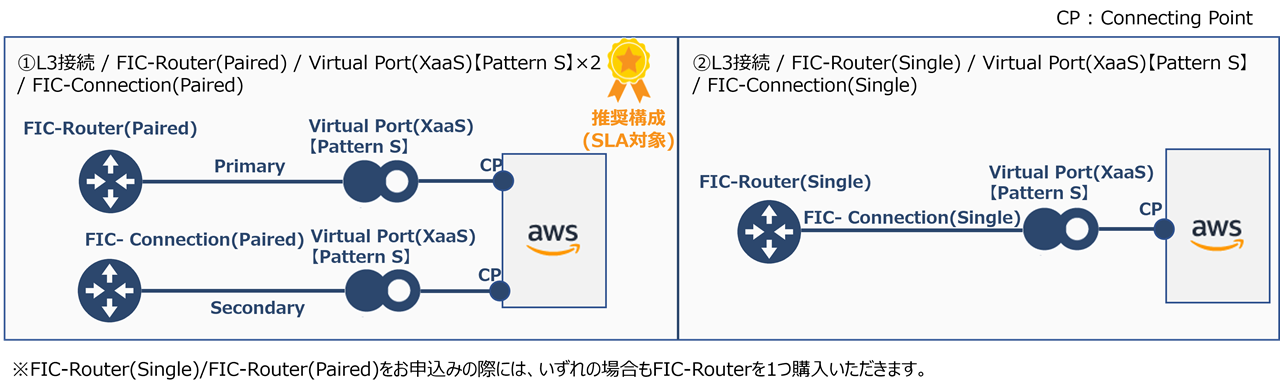

図 17.2.1 接続形態と接続タイプの組み合わせイメージ(Pattern AWS(Private VIF))¶
17.2.3.2. Pattern SDPF Cloud/Serverの場合¶
接続形態 |
接続元 |
接続タイプ |
説明 |
推奨構成(SLA対象) |
|---|---|---|---|---|
L3接続 |
FIC-Router (Paired) |
FIC-Connection (Paired) |
FIC-Router (Paired)のPrimary/Secondaryが自動的に指定され、FIC-Connection (Paired)で接続します。(下図①L3接続) |
○ ※1 |
L3接続 |
FIC-Router (Single) |
FIC-Connection (Paired) |
FIC-Router (Single)とFIC-Connection (Paired)で接続します。(下図②L3接続) |
注釈
※1 推奨構成(SLA対象)は、以下の条件を満たす必要があります。
FIC-Router (Paired)が選択されている

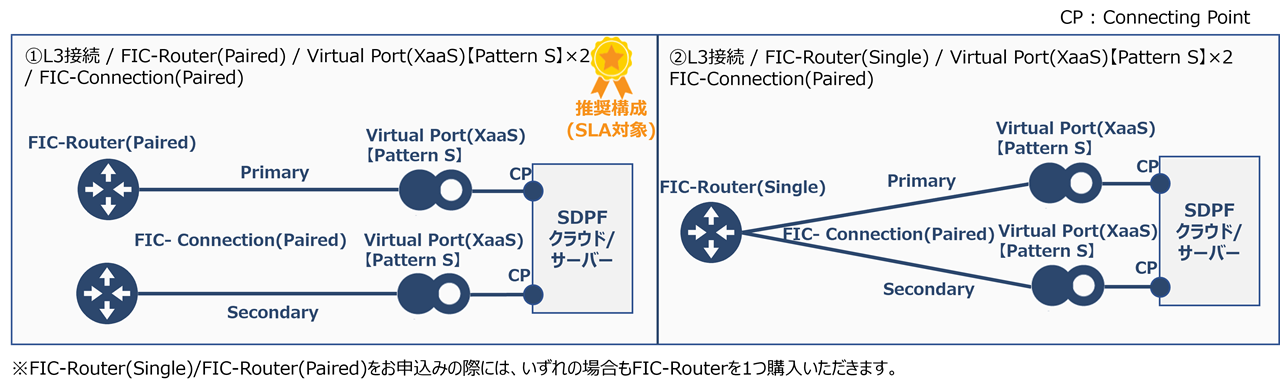

図 17.2.2 接続形態と接続タイプの組み合わせイメージ(Pattern SDPF Cloud/Server)¶
17.2.4. 申し込み種別と方法¶
FICコンソール/APIにて、FIC-Connection Virtual Port(XaaS)【Pattern S】を申し込みいただくことが可能です。
17.2.4.1. 申し込み種別(Pattern AWS(Private VIF))¶
申し込み種別 |
変更項目 |
接続形態 |
納期 |
一時的な通信影響 |
|---|---|---|---|---|
新設 ※1 |
ー |
L3接続 |
即日 |
ー |
変更 |
広告経路/受信経路 |
L3接続 |
即日 |
なし |
変更 |
AS-Path Prepend |
L3接続 |
即日 |
なし |
変更 |
経路フィルタ ※2 |
L3接続 |
即日 |
なし |
廃止 |
ー |
L3接続 |
即日 |
ー |
注釈
17.2.5. 注意事項¶
17.2.5.1. ご利用時の注意事項¶
FIC-Connection Virtual Port(XaaS)【Pattern S】のConnecting Pointは、XaaS事業者ごとに異なりますので、FICコンソールにてご確認ください。
XaaS事業者、およびFICが双方で受信可能な経路数の上限は以下のとおりです。
FIC-Connectionを流れる経路数が経路数上限を超過した場合、BGP Downとなり通信断が発生します。
FICからXaaS事業者 |
XaaS事業者からFIC |
|
|---|---|---|
最大受信経路数
(Pattern SDPF Cloud/Server)
|
20,000 ※1 |
110 ※2 |
最大受信経路数
(Pattern AWS(Private VIF))
|
100 ※1 |
110 ※2 |
注釈
※1 経路数上限を超過し通信断が発生した場合、お客さまで経路を削減後、FICにてBGPセッションクリアを実施いただくことで回復します。
※2 経路数上限を超過し通信断が発生した場合、お客さまで接続先事業者側の経路を削減後、FICにてBGPセッションクリアを実施いただくことで回復します。
17.2.5.2. お申し込み時の注意事項(共通)¶
なし
17.2.5.3. お申し込み時の注意事項(新設)¶
事前にお客さま自身によるXaaSの契約が必要となります。
XaaS事業者によって提供帯域と提供エリアが異なります。
接続元のFIC-Routerと接続先のXaaS事業者は、同じエリアにある必要があります。
異なるエリアの場合、申し込み画面に対象のXaaS事業者は表示されないため、同一エリアでFIC-Routerをご購入の上、お申し込みください。
XaaS事業者の提供エリアについてはこちらをご参照ください。許可リクエストの回答期限は30日です。
接続先にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。
なお、「STEP2 承認/否認」の対応状況などは接続先のXaaS事業者へお問い合わせください。接続先で承認された許可リクエストの有効期限は30日です。
「STEP2 承認/否認」にて承認後、30日以内に「STEP3 接続」が実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。
17.2.5.4. お申し込み時の注意事項(帯域変更)¶
許可リクエストの回答期限は30日です。
接続先にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、接続元が「STEP1 帯域変更承認申請」から申し込みをする必要があります。
なお、「STEP2 承認/否認」の対応状況などは接続先のXaaS事業者へお問い合わせください。接続先で承認された許可リクエストの有効期限は30日です。
「STEP2 承認/否認」にて承認後、30日以内に「STEP3 変更」が実施されない場合は、再度、接続元が「STEP1 帯域変更承認申請」から申し込みをする必要があります。
17.2.5.5. お申し込み時の注意事項(経路変更)¶
なし
17.2.5.6. お申し込み時の注意事項(経路フィルタ)¶
Pattern AWS(Private VIF)の場合
経路フィルタ(BGP Filter Ingress/Egress prefix list)はそれぞれ10Prefixまでフィルタルールの設定が可能(無償)です。
10Prefix単位で上限の追加が可能(有償)です。
拡張可能な上限は、BGP Filter Ingress/Egress prefix listで200Prefixです。
Pattern SDPF Cloud/Serverの場合
経路フィルタは設定できません。
経路フィルタ(BGP Filter Ingress/Egress prefix list)の課金を停止したい場合、上限数をデフォルト値の10に変更後、10prefix以内のフィルタを設定、または経路フィルタを「off」にし、変更申し込みを実施してください。
上限数に10以外を設定した状態で経路フィルタを「off」にし、変更申し込みを実施しても上限数は変更されず、課金が継続しますのでご注意ください。
17.2.5.7. お申し込み時の注意事項(廃止)¶
なし
17.2.5.8. Xaas事業者さまへの注意事項¶
「STEP2 承認/否認」はXaaS事業者の契約代表ユーザー、および接続先のテナントにアクセス権がある管理・一般ユーザーが実施可能です。
ただし、API権限管理機能のIAMロールにて、読み取り専用(GETメソッドのみ許可)の権限を割り当てたユーザのお客さまは、許可リクエスト一覧画面を参照することは可能ですが、承認/否認を実施することはできません。
再販パートナーは親契約者、子契約者どちらからでも承認/否認を実施することができます。許可リクエストの回答期限は30日です。
接続先にて「STEP2 承認/否認」を30日以内に実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。接続先で承認された許可リクエストの有効期限は30日です。
「STEP2 承認/否認」にて承認後、30日以内に「STEP3 接続」が実施されない場合は、再度、接続元が「STEP1 接続承認申請」から申し込みをする必要があります。
