12.1. FIC-Connection Oracle(Private Peering)¶
12.1.1. サービス概要¶
Oracle Cloud Infrastructure(以下OCI)が提供するFastconnectとFlexible InterConnect(以下FIC)を接続します。
購入したFIC-RouterからOCIへアクセスするには、OCIへのFIC-Connectionを購入する必要があります。
FIC-Connectionの共通仕様つきましては、こちら を参照ください。
12.1.1.1. 用語の定義¶
テナント：契約に紐づくFICリソースの管理単位
Flexible InterConnectコンソール(以下FICコンソール)/API：当サービスにて提供する申し込み方法
F番：各リソースに払い出される13桁のリソースID
L3接続：接続元(Source)がFIC-Router
FIC-Connection(Paired)：FIC-Routerと各種接続先をPrimary/Secondaryの2つのFIC-Connectionで接続(FIC推奨接続)
Connecting Point：各種接続先との物理的な接続部分の名称
12.1.2. 構成パターン¶
ここでは接続構成の代表例(推奨構成)のイメージ図を示します。全接続パターンは、 接続形態と接続タイプ をご参照ください。
図内の[②FIC-Connecting Point]、[③リージョン]につきましては、 Connecting Point をご参照ください。
12.1.3. Connecting Point¶
FIC-Connection Oracleは、以下の〇が付いたConnecting Pointを選択可能です。
①提供エリア |
②FIC-Connecting Point |
選択可否 |
③リージョン |
|---|---|---|---|
Japan East |
Pm-Equinix-TY4-1
(Primary)
Pm-Equinix-TY4-2
(Secondary)
|
〇 |
Japan East (Tokyo), ap-tokyo-1
Japan East (Tokyo), ap-tokyo-1
|
Japan West |
Pm-NTT-Dojima4-1
(Primary)
Pm-NTT-Dojima4-2
(Secondary)
|
〇 |
Japan Central (Osaka), ap-osaka-1
Japan Central (Osaka), ap-osaka-1
|
注釈
- Primaryをお選びいただくとSecondaryは異なるConnecting Pointが自動的に選択されます。
12.1.4. 接続形態と接続タイプ¶
FIC-Connection Oracle(Private Peering)は、以下の接続形態、接続タイプの組み合わせになります。
接続形態 |
接続元 |
接続タイプ |
説明 |
推奨構成(SLA対象) |
|---|---|---|---|---|
L3接続 |
FIC-Router (Paired) |
FIC-Connection (Paired) |
1つのRouting GroupのPrimary/SecondaryにそれぞれOCI(Private Peering)のConnecting Pointを指定し、FIC-Connection (Paired)で接続します。(下図参照)
|
○ |
注釈
- FIC-ConnectionのPrimaryとSecondaryで別々のConnecting Pointが選択され、冗長構成となります。
- FIC-Router (Paired)と接続されるため、SLA対象の構成となります。

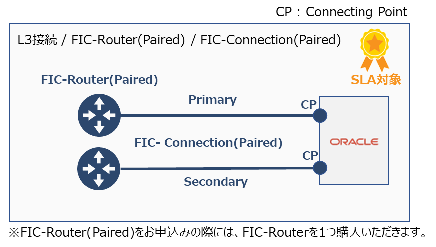

図 12.1.1 接続形態と接続タイプを組み合わせイメージ(PrivatePeering)¶
12.1.5. 申し込み種別と方法¶
Flexible InterConnectコンソール(以下FICコンソール)/APIにて、FIC-Connection Oracle(Private Peering)を申し込みいただくことが可能です。
12.1.5.1. 申し込み種別(Private Peering)¶
申し込み種別 |
変更項目 |
接続形態 |
納期 |
一時的な通信影響 |
|---|---|---|---|---|
新設 |
ー |
L3接続 |
即日 |
ー |
変更 |
帯域 ※1 |
L3接続 |
即日 |
なし |
変更 |
広告経路/受信経路 |
L3接続 |
即日 |
なし |
変更 |
AS-Path Prepend |
L3接続 |
即日 |
なし |
変更 |
受信経路数上限 |
L3接続 |
即日 |
なし |
変更 |
優先度設定 |
L3接続 |
即日 |
あり ※2 |
廃止 |
ー |
L3接続 |
即日 |
ー |
注釈
- ※1 帯域変更制限はありません。
- ※2 優先度入替の際、FICサービス提供範囲内においては１分未満の通信影響が発生いたします。お客さまがご利用のアプリケーションの仕様や、接続先事業者内の経路収束にかかる時間などによっては数分程度の通信影響が発生する場合があります。
12.1.6. 提供帯域¶
FIC-Connection Oracle(Private Peering)は、以下の帯域を選択可能です。
100M/200M/500M/1G/2G/5G/10G
注釈
- FICの設備にて、選択した帯域(プラン)に応じた帯域制限が「FICから送信する通信」と「FICが受信する通信」の双方向に適用されます。そのため、例として1Gbpsの場合は「FICから送信する通信」1Gbps、「FICが受信する通信」1Gbpsにて通信が可能です。なお、「FICから送信する通信」、「FICが受信する通信」のそれぞれの通信量がご契約帯域を超えた場合、超過分の通信パケットは破棄となりますのでご注意ください。
- ご契約帯域がOracle側の契約帯域と同一帯域でない場合でも、申し込みは可能です。ただし、帯域超過に起因する通信パケットの破棄が発生する場合も想定されるため、推奨いたしません。
12.1.7. 注意事項¶
12.1.7.1. ご利用時の注意事項¶
Oracle Cloud Infrastructure Consoleの操作については、Oracleの公式ドキュメントなどをご確認ください。
FIC-Connection Oracle(Private Peering)の申し込みにあたり、OCIサイト (Fastconnectについて)をご参照ください。
FIC-Connection Oracle(Private Peering)は閉域接続となります。
- Oracle接続におけるMTUサイズは1,500バイトです。
Oracle、およびFICが双方で受信可能な経路数の上限は以下のとおりです。FIC-Connectionを流れる経路数が経路数上限を超過した場合、BGP Downとなり通信断が発生します。
FICからOracle(Oracle仕様) |
OracleからFIC |
|
最大受信経路数
(Private Peering)
|
2,000 ※1 ※2 |
100～最大1,000 ※3 ※4 |
注釈
- ※1 Oracle側の仕様により、経路数が上限を超えると、接続のBGPセッションは60分間停止されます。その後、Oracle側で受信中の経路をチェックします。上限を超えていない場合、BGPセッションが再度確立されます。上限を超えている場合、セッションはさらに60分間停止されます。このプロセスは、経路数が2,000以下(Private Peering)もしくは、200以下(Public Peering)になるまで繰り返されます。
- ※2 最大受信経路数の上限はOracle側の仕様によるため、上限拡大をご希望の場合は、Oracle側にお問い合わせください。
- ※3 経路数上限を超過し通信断が発生した場合、お客さまで接続先事業者側の経路を削減、または、 受信経路数上限を拡張 後、FICにて BGPセッションクリア を実施いただくことで回復します。
- ※4 OracleからFICへの受信経路数上限は、新設時のデフォルトの100から100経路単位で追加可能です。200経路までは無償、300経路以上は有償となります。料金の詳細については、 プランと料金 をご参照ください。
12.1.7.3. お申し込み時の注意事項(新設)¶
- Virtual Circuitは必須です。Virtual CircuitのOCIDはFIC-Connection Oracleを申し込むうえで必須になります。
すでに利用されたVirtual Circuitは、Oracleの仕様により再利用することはできません。
事前にFIC-Routerの作成が完了している必要があります。
- Virtual Circuit回線の作成時、L3接続の場合 「プロバイダー」 は [NTT DOCOMO BUSINESS: Flexible Interconnect Premium L3] を選択してください。選択肢として[NTT DOCOMO BUSINESS: Flexible Interconnect L2][NTT DOCOMO BUSINESS: Flexible Interconnect L3]という項目もありますが、そちらを選択するとFIC-Connectionの申し込み時にエラーとなり、接続できません。
AS番号は、システムが自動設定します。
VLAN IDはFIC側で採番致します。
