Power Systems

メニューの概要

概要

  • 本メニューは、日本情報通信株式会社（以下、NI+C）が提供するNI+C Cloud PowerとSmart Data Platform(以下、SDPF)のクラウド/サーバー コロケーション接続を利用することで、IBM i、AIXのオペレーティングシステム、ILMTによるIBMソフトウェアライセンス監査（ライセンス監査）、EDI機能（外部接続ゲートウェイ）をご利用いただけるサービスです。
  • IBM、POWER、PowerおよびPower Systems は、International Business Machines Corporationの商標です。

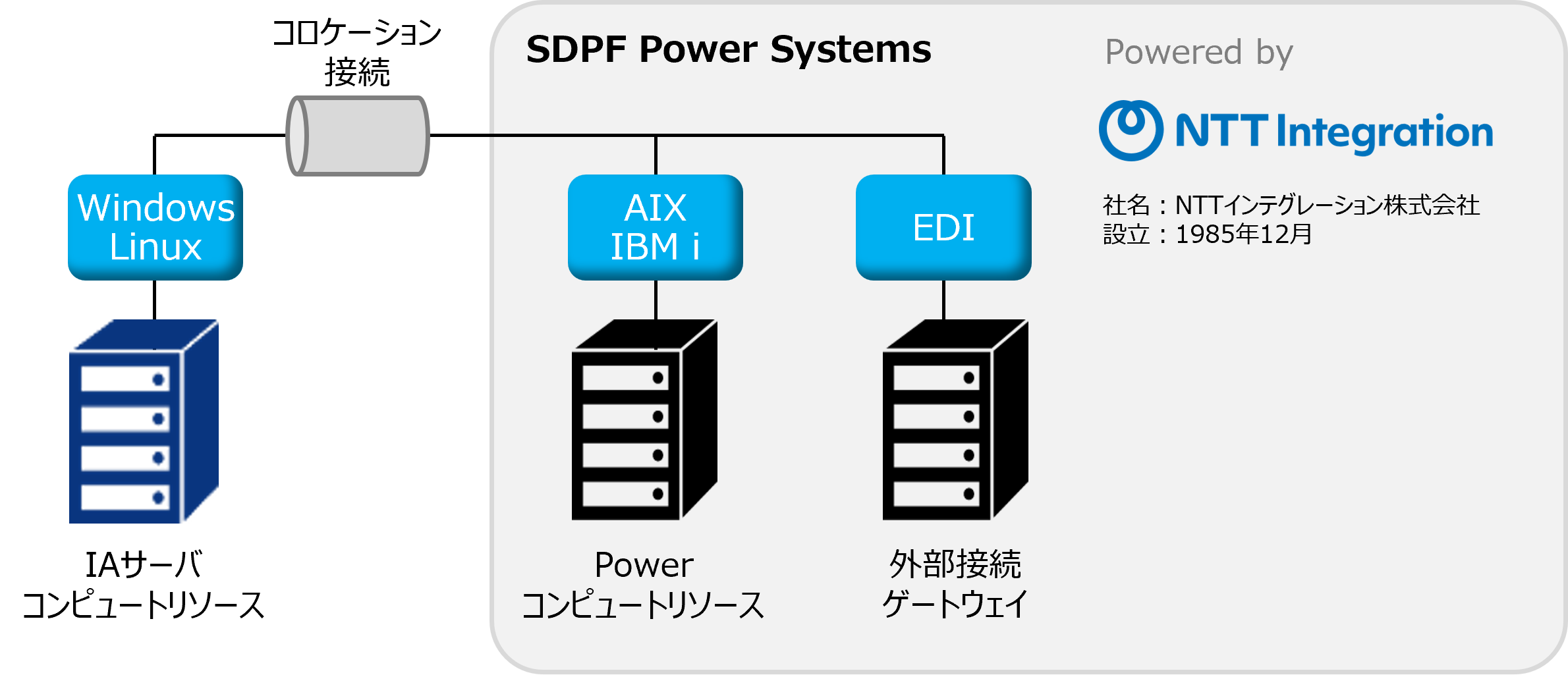

_images/PowerImage2.png

メニューの特徴

  • SDPF上に展開されるWindows/Linux系のウェブ、アプリケーションサーバーと、L2接続の高速・低遅延で、IBM i、AIXと接続できます。

利用できる機能

IBM i

  • ＣＰＵ、メモリー、ディスクの容量を割り当てたLPAR、LANポート、IBM iオペレーティングシステム（バージョン：V7R4、V7R5）で構成したコンピュート環境を提供します。なお、バージョン：V7R3は新規の提供を終了しています。新たに区画（LPAR）を追加する場合、V7R4、V7R5での提供になります。
  • バージョン：V7R3は2023/9/30にサポート終了します。【お知らせ】
  • 本サービスは、 IBM iオペレーティングシステム提供ユーザープロフィールであるQSECOFRをお客さまへ引き渡します。引き渡し後は、システムセキュリティの観点から、当社は当該アカウントのパスワードを管理しません。
  • 当社が代行作業や故障対応などでIBM iにログインする必要がある場合に備え、お客さまには予め当社保守用のユーザープロフィール（NCOMOPE）を作成いただきます。
  • お客さまが当社にログインを許可しない期間は、当該ユーザープロフィールを「disable」(無効)にしていただき、作業許可に際しお客さまにて「active」(有効)に切り替えていただきます。なお、NCOMOPEユーザープロフィールのパスワードは、無効時はお客さまに管理いただき、作業許可に際しサービス開通案内書に記載のパスワードに変更後、当社に通知いただきます。
  • 本サービスは、お客さまの依頼にもとづき、IBM iオペレーティングシステムへＰＴＦの適用作業を代行します。代行作業には、お客さまから作業用アカウントを一時的に払い出していただきます。
  • IBM iの制限状態などの管理者作業に利用するLANコンソール用アプリケーション（Access Client Solutions）を、お客さまのSDPFクラウド/サーバーのリソースへインストールする代行作業を提供します。
  • IBM iには以下のライセンスを含みます。
略称 名称 種別 機能概要 ユーザー数
SS1 IBM i OS IBM i 利用環境 無制限
  Media & Storage Extensions OSオプション BR1を使用する際に必要となるオプション機能 無制限
  HA Journal Performance OSオプション HAを目的としてジャーナルを使用する際に、パフォーマンスを向上するオプション機能 無制限
IP1 IBM Infoprint Server for iSeries PDF生成 帳票をPDFに変換する機能 無制限
WE2 Web Enablement for i5/OS WAS Websphere Application Server Express版 無制限
XT2 XML Toolkit for IBM System i5 XML XMLに関するツールキット 無制限
FN1 IBM Advanced Function Printing DBCS Fonts for AS/400 印刷関連 AF1やIP1と一緒に使用するフォントセット 無制限
BR1 IBM Backup Recovery and Media Services for i バックアップツール 保管／復元と保管媒体を管理するバックアップツール 無制限
PT1 IBM Performance Tools for i パフォーマンス分析 パフォーマンスデータを取得／分析する機能 無制限
QU1 IBM Query for i 照会ツール データ照会ツール 無制限

IBM i オプション

追加コンピュートリソース

  • 各種ライセンスを追加して提供できます。
  • 追加コンピュートリソースを追加して提供できます。

追加PTF適用

  • IBM iへのパッチ（PTF）の適用の代行作業（LPAR単位）

OSバージョンアップ

  • IBM iのバージョン、リリースのアップグレード代行作業　（初期移行時にのみ申込み可能）

仮想テープライブラリボリューム

  • IBM iによるバックアップデータの外部保存先として利用できる仮想テープライブラリボリューム（LTOエミュレート）
  • 選択可能なボリュームサイズ：400GBまたは1.6TB

仮想テープライブラリボリューム暗号化

  • 暗号化して保存するメニューです
  • IBM iによるバックアップデータの外部保存先として利用できる仮想テープライブラリボリューム（LTOエミュレート）
  • 選択可能なボリュームサイズ：400GBまたは1.6TB
  • ご利用にはバックアップイネーブルが必要となります。

仮想テープライブラリボリューム遠隔コピー

  • 仮想テープライブラリの遠隔コピー
  • 仮想テープライブラリボリューム暗号化遠隔コピー

IBM i 追加ライセンス

  • IBM iに設定する各種機能ライセンスの追加
略称 名称 種別 機能概要 下限 上限
WDS IBM Rational Development Studio for i 開発ツール プログラム開発支援機能｡・Heritageコンパイラー・ILEコンパイラー・アプリケーション開発支援ツールセット（ADTS) 0 100

AIX

  • ＣＰＵ、メモリー、ディスクの容量を割り当てたLPAR、LANポート、AIXオペレーティングシステム（バージョン：AIX 7.1 TL05 SP05、AIX 7.2 TL04 SP01、AIX 7.2 TL05 SP01）で構成したコンピュート環境を提供します。
  • 本サービスは、 AIXオペレーティングシステム提供ユーザーであるrootユーザーを、ランダムパスワードに設定をおこなった上でお客さまへ引き渡します。引き渡し後は、システムセキュリティの観点から、当社は当該アカウントのパスワードを管理しません。
  • 保守作業などによりrootユーザーによる作業が必要となる場合には、rootユーザーを借用の上作業を実施させていただきます。
  • AIXオペレーティングシステムに対するパッチ適用は当サービスには含まれません。

AIXオプション

追加コンピュートリソース

  • 追加コンピュートリソースを追加して提供できます。

仮想テープライブラリボリューム

  • AIXによるバックアップデータの外部保存先として利用できる仮想テープライブラリボリューム(LTOエミュレート）
  • 選択可能なボリュームサイズ：400GBまたは1.6TB

仮想テープライブラリボリューム暗号化

  • 暗号化して保存するメニューです
  • AIXによるバックアップデータの外部保存先として利用できる仮想テープライブラリボリューム（LTOエミュレート）
  • 選択可能なボリュームサイズ：400GBまたは1.6TB

仮想テープライブラリボリューム遠隔コピー

  • 仮想テープライブラリの遠隔コピー
  • 仮想テープライブラリボリューム暗号化遠隔コピー

AIX 追加ライセンス

  • HAライセンスを追加して提供できます。
略称 名称 種別 機能概要 ユーザー数
H39 PowerHA OS AIXにおけるHA機能を提供 無制限

運用支援

IBM i

  • OSおよび専用機能部のエラーログを定期的にチェックし、異常があった場合に電子メールで通知します。（エラーログ確認）

LTOテープマウント

  • お客さまが移行用データを保存したLTOをPowerコンピュートリソースにマウントする作業を実施します （最大２回、初回＋差分）
  • IBM i およびAIXに利用できます。

外部接続ゲートウェイ

  • 取引先企業との取引情報などを交換するためのEDI向けゲートウェイ機能を提供します。
  • 本サービスが提供するIBM i / AIXとの間のプロトコル（サーバー接続）と、取引先とのプロトコル（外部接続）を変換し、相互接続できます。選択可能なプロトコルは以下のとおりです。
区分   プロトコル
サーバー接続
全銀TCP/IP（相手起動）
全銀TCP/IP（センタ起動）
FTP
    HULFT
外部接続 CONNECURE回線 全銀TCP/IP
  NI+C EDIPACKサービス接続 ※1
  • 使用するCONNECURE回線は、NI+C名義の共用回線です。
  • CONNECURE回線をご利用する場合は、AnserDATAPORTを経由して取引先企業と接続します。そのため、お客様より別途取引先企業へのお申込みが必要となります。
  • AnserDATAPORTに関する詳細は、こちらをご参照ください。 https://www.adp.ne.jp/
  • HULFTライセンス自体はこちらのメニューをご利用ください。 https://sdpf.ntt.com/services/hulft/
  • 外部接続ゲートウェイの連絡先は、NI+C 外部接続GWサービス　運用担当　日本情報通信　VANセンター（ASP運用担当）となります。
連絡方法 受付時間
MAIL：NICinfotrade_asp@NIandC.co.jp 24時間365日
TEL：0570-008837 平日 9:00～17:30（土日祝日、年末年始を除く）

※1　本サービスは、ファイル変換サービスです。NI+Cが提供するフォーマット形式変更サービス（EDIPACKサービス）への外部接続が提供できます。（初期構築時のテーブル開発については別途、お客さまとNI+Cとの契約が必要です。）


料金

初期費用

一部のオプションメニュー、運用支援メニューで必要となります。
詳しくは料金表をご覧ください。
https://sdpf.ntt.com/services/power-systems/pricing/

月額

月額固定課金となります。


提供拠点

リージョン Power8 Power9 Power10
JP1 ✔︎ ✔︎ N/A︎
JP2 ✔︎ ✔︎ N/A︎
JP3 N/A︎ N/A︎ N/A︎
JP4 ✔︎ ✔︎ N/A︎
JP5 ✔︎ ✔︎ N/A︎
JP6 ✔︎ ✔︎ N/A︎
JP7 ✔︎ ✔︎ ✔︎
JP8 N/A︎ ✔︎ N/A︎

メニュー

コンピュートリソース

メニュー タイプ 単位 割当性能
IBM i スタンダード for Power8 1 LPAR CPW：810、メモリー：4GB、ASP：200GB
  バースト for Power8（Sタイプ） 1 LPAR CPW：1350、メモリー：6GB、ASP：300GB
  バースト for Power8（Mタイプ） 1 LPAR CPW：2700、メモリー：10GB、ASP：400GB
  バースト for Power8（Lタイプ） 1 LPAR CPW：4050、メモリー：16GB、ASP：600GB
  バースト for Power8（XLタイプ） 1 LPAR CPW：6750、メモリー：32GB、ASP：1000GB
  バースト for Power8（プールタイプ） 1 プール CPW：13500、メモリー：32GB、ASP：1000GB
  スタンダード for Power9 1 LPAR CPW：1020、メモリー：4GB、ASP：200GB
  バースト for Power9（Sタイプ） 1 LPAR CPW：1700、メモリー：6GB、ASP：300GB
  バースト for Power9（Mタイプ） 1 LPAR CPW：3400、メモリー：10GB、ASP：400GB
  バースト for Power9（Lタイプ） 1 LPAR CPW：5100、メモリー：16GB、ASP：600GB
  バースト for Power9（XLタイプ） 1 LPAR CPW：8500、メモリー：32GB、ASP：1000GB
  バースト for Power9（プールタイプ） 1 プール CPW：17000、メモリー：32GB、ASP：1000GB
  スタンダード for Power10 1 LPAR CPW：1590、メモリー：4GB、ASP：200GB
  バースト for Power10（Sタイプ） 1 LPAR CPW：2650、メモリー：6GB、ASP：300GB
  バースト for Power10（Mタイプ） 1 LPAR CPW：5300、メモリー：10GB、ASP：400GB
  バースト for Power10（Lタイプ） 1 LPAR CPW：7950、メモリー：16GB、ASP：600GB
  バースト for Power10（XLタイプ） 1 LPAR CPW：13250、メモリー：32GB、ASP：1000GB
  バースト for Power10（プールタイプ） 1 プール CPW：26500、メモリー：32GB、ASP：1000GB
AIX スタンダード for Power8 1 LPAR CPU：0.5core、メモリー：1GB、ディスク：100GB
  プール for Power8 1 プール CPU：2core、メモリー：10GB、ディスク：1000GB
  スタンダード for Power9 1 LPAR CPU：0.5core、メモリー：1GB、ディスク：100GB
  プール for Power9 1 プール CPU：2core、メモリー：10GB、ディスク：1000GB
  スタンダード for Power10 1 LPAR CPU：0.5core、メモリー：2GB、ディスク：100GB
  プール for Power10 1 プール CPU：2core、メモリー：10GB、ディスク：1000GB
ネットワーク ECL接続（1G） 1 接続 1Gbps クラウド/サーバー コロケーション接続※1
※1　本メニューでお申込みいただくコロケーション接続は、同一テナント内でご利用の他のコロケーション接続と同様に1リンクとカウント致します。コロケーション接続の詳細は、https://sdpf.ntt.com/services/docs/cic/service-descriptions/cic.htmlをご覧ください。

オプション

メニュー タイプ   単位
IBM i 追加コンピュートリソース（スタンダード for Power8） CPW 135CPW
    メモリー １GB
    ASP 100GB
  追加コンピュートリソース（スタンダード/バースト(S,M,L,XL) for Power9） CPW 170CPW
    メモリー １GB
    ASP 100GB
  追加コンピュートリソース（バースト(プール) for Power9） CPW 17000CPW
    メモリー 32GB
    ASP 1,000GB
  追加コンピュートリソース（スタンダード/バースト(S,M,L,XL) for Power10） CPW 265CPW
    メモリー １GB
    ASP 100GB
  追加コンピュートリソース（バースト(プール) for Power10） CPW 26500CPW
    メモリー 32GB
    ASP 1,000GB
  追加PTF適用   1
  OSバージョンアップ   1
  仮想テープライブラリボリューム 400GBタイプ 1
    1.6TBタイプ 1
  仮想テープライブラリボリューム 追加カートリッジ 1.6TBタイプ 1
  仮想テープライブラリボリューム遠隔コピー   1 LPAR
  仮想テープライブラリボリューム暗号化 400GBタイプ 1
    1.6TBタイプ 1
  仮想テープライブラリボリューム暗号化 追加カートリッジ 1.6TBタイプ 1
  仮想テープライブラリボリューム暗号化 遠隔コピー   1 LPAR
IBM i 追加ライセンス WDS   1 LPAR
  暗号化ディスクイネーブル   1 LPAR
  暗号化バックアップイネーブル   1 LPAR
AIX 追加コンピュートリソース for Power8 CPU 0.1コア
    メモリー 1GB
    ディスク 100GB
  追加コンピュートリソース for Power9 CPU 0.1コア
    メモリー 1GB
    ディスク 100GB
  追加コンピュートリソース for Power10 CPU 0.1コア
    メモリー 1GB
    ディスク 100GB
AIX 追加ライセンス Power HAライセンス   1 ライセンス
運用支援　（IBM i） エラーログ確認   1 LPAR
LTOテープマウント     1 LPAR
外部接続ゲートウェイ サーバー接続   1サーバー
  外部接続　（CONNECURE接続）   1宛先
  外部接続　（NI+C EDIPACK接続）   1宛先

申込み

  • お客さまは当社営業経由でお問い合わせの上、ポータル上からお申し込みいただきます。

標準納期

対象 標準納期
新規 28営業日
コンピュートリソース（変更） 13営業日
外部接続ゲートウェイ（CONNECURE回線）（新規・変更） 44営業日
ライセンス監査レポート（新規・変更） 34営業日
廃止 30営業日
※在庫の状況等により納期が上記より長くなる可能性がございます。

ご利用条件

  • Powerコンピュートリソースは、１の論理区画（以下、LPAR）毎に1のコンピュートリソースタイプを選択いただきます。ただし、プールタイプを除きます。
  • コンピュートリソースタイプは、１のLPARに割り当てるコンピュートリソースが固定されるスタンダードと、サービス設備のCPU性能の空き状況に応じてLPARへの設定量を超えたCPUリソースをベストエフォートで利用できるバーストタイプが選択できます。
  • コンピュートリソースタイプにプールを選択する場合、LPARへのCPU、メモリー、ASP/ディスクの割当量は、追加リソースプールと同じ単位で、上限・下限の範囲内で任意に設定できます。
  • １つのサーバーセグメントにプールタイプと他のタイプを混在させることはできません。
  • 既にSDPFをご利用中で未使用のセグメントがない場合は、本サービス用に追加セグメントのご契約が必須です。
  • IBM iをご利用いただくには、LANコンソール環境が設定・利用可能なSDPFのコンピュートリソース、Windowsライセンスのご契約が必須です。
  • CPWは現在利用可能なPower8/Power9/Power10プロセッサーにおけるCPW値を参考にしています。CPUが変更になった場合は、追加単位も変更になる場合があります。
  • LPARの名称は、当社が定めます。

他サービスとの組み合わせ条件

LANコンソール用サーバーインスタンス（IBM i）

IBM i をご利用の場合、LANコンソール用アプリケーションの構成に、最低限必要なSDPFコンピュートリソースの性能値は以下の通りです。

対象 性能値
コンピュートリソース
サーバーインスタンスサービス利用
  • CPUリソース：1 GHz
  • メモリーリソース：2 GB
  • ストレージリソース：80 GB
  • Windowsライセンス：Windows server 2016, Windows Server 2019

パラメータ

以下に示すパラメータは当社が決定・設定します。お客さまによる変更はできません。

対象 パラメータ 備考
サーバーセグメント後半/25ビット分のＩＰアドレスの管理(老番から順次アサイン) /24のうち、原則後ろから/25は本サービスが利用します。
(IBM iご利用の場合)
LANコンソール（アプリケーション）
 宛先アドレス、区画情報などのLANコンソールセッション
(IBM iご利用の場合)
LANコンソール用VMへの保守用環境設定
 保守者用Windowsアカウント
(IBM iご利用の場合)
LANコンソールに割り当てるIPアドレスなど
 サーバーセグメントの.253 保守上必要なルーティング情報をLANコンソール用VMのOSに設定します
IBM iに割り当てるIPアドレスなど /25の第四オクテット.128~.255のうち、管理用として予約済みの.251~.254を抜いた、.128から.250の間で、当社が割り振ります LPAR毎にOS用、LANコンソール用として２つのIPアドレスを利用します。
AIXに割り当てるIPアドレスなど /25の第四オクテット.128~.255のうち、管理用として予約済みの.251~.254を抜いた、.128から.250の間で、当社が割り振ります LPAR毎にOS用として１つのIPアドレスを利用します。
IBM iに割り当てるIBM iオペレーティングシステム提供ユーザープロフィールの初期パスワード 任意に決定します 開通案内で通知します。通知後は、速やかに変更してお客さまにて管理ください
AIXに割り当てるAIXオペレーティングシステムのルールアカウントの初期パスワード 任意に決定します 開通案内で通知します。通知後は、速やかに変更してお客さまにて管理ください
予約IPアドレス 169.254.0.0/17 と　172.31.0.0/17は、本サービスが利用します。 共通機能ゲートウェイ、ライセンス監査レポートおよび外部接続ゲートウェイサービスが利用するIPアドレスとして予約します
予約VLANID 290, 321, 330 ならびに、3000～3999は、本サービスが利用します。

サービス品質

サポート内容

  • 本メニューでは、Power Systemsの不具合事象に関連する解決および復旧作業を実施します。

  • Power Systemsを構成するハイパーバイザー、サーバーインスタンスの運用については、各メニューに準拠します。

  • 脆弱性などの通知については、原則としてNI+Cより情報提供されます。

  • 本メニューのサポート範囲は、 Supportの詳細情報 を参照してください。

  • チケットによる不具合問い合わせ時は、以下情報を記載ください。
    • テナントID
    • エラーログ及びエラーコード
    • 故障・停止した日時
    • 疎通試験が可能なテナント内のIPアドレス
    • ご利用されている接続環境に関する情報

計画保守

  • Power Systemsの定期メンテナンスに関する情報は、原則40日前までにNI+Cより情報提供します。（ただし、緊急メンテナンス等の場合は除きます。）
  • 外部接続ゲートウェイについては、日曜23時～月曜05時までをメンテナンス枠としています。

制約事項

コンピュートリソースの上限値および下限値

(IBM i)

対象 LPARあたりの上限値 プールあたりの上限値 プールタイプ利用時のLPARあたりの下限値
CPU(Power8) 54,000 CPW(4コア) 54,000 CPW(4コア) 675 CPW（0.05コア）
CPU(Power9) 68,000 CPW(4コア) 68,000 CPW(4コア) 850 CPW（0.05コア）
CPU(Power10) 106,000 CPW(4コア) 106,000 CPW(4コア) 1325 CPW（0.05コア）
メモリー 64GB 64GB 4GB以上
ASP 10TB 10TB 100GB
仮想テープライブラリボリューム 1 - -
仮想テープライブラリ追加カートリッジ 1 - -
ECL接続 1 - -
LTOテープマウント 1 - -
ネットワークセグメント 1 - -

(AIX)

対象 LPARあたりの上限値 LPARあたりの下限値
CPU(Power8) 6コア 0.5コア
CPU(Power9) 6コア 0.5コア
CPU(Power10) 6コア 0.5コア
メモリー 64GB 2GB
ストレージ（ディスク） 10TB 100GB
ドライブイメージ 10TB x 1（ドライブサイズ指定可能） -
仮想テープライブラリボリューム 1 -
仮想テープライブラリ追加カートリッジ 2 -
ECL接続 1 -
LTOテープマウント 1 -
ネットワークセグメント 1 1

その他の上限値

LPAR数

AIXおよびIBM iの合算値の上限は以下の通りです。

対象 上限値
LPAR数 63

外部接続ゲートウェイ

対象 上限値
接続先数 10
  • 回線（CONNECURE回線）ごとに、上限の接続先数が10になります。

LPARの利用開始後のリソース変更（プールタイプを含む）

(IBM i)

変更対象 変更内容 可否 LPAR停止の要否
CPU 増 可 不要
  減 可 不要
メモリー 増 可 不要
  減 可 要停止
ASP 増 可 不要
  減 可 要停止
ライセンス 追加 可 不要
  削除 可 不要
仮想テープライブラリボリューム 追加 可 不要
  削除 可 不要
仮想テープライブラリボリューム遠隔コピー 追加 可 不要
  削除 可 不要

(AIX)

変更対象 変更内容 可否 LPAR停止の要否
CPU 増 可 不要
  減 可 不要
メモリー 増 可 不要
  減 可 要停止
ディスク 増 可 不要
  減 可 要停止
ライセンス 追加 可 不要
  削除 可 不要
Power Systems
改訂履歴
