2.1.31.1. 送信先NAT(送信先のポート変換なし/Single構成)¶
2.1.31.1.1. ユースケース¶
以下のユースケースについてご説明いたします。
＜例＞公開WebサーバーをSDPF上に構築し、インターネットからアクセス
• インターネット上の全てのホストから、ロジカルネットワーク（サーバーセグメント）に配置されているWebServer01へアクセス
• グローバルアドレス宛にアクセスされた通信の送信先をWebServer01のアドレスへ変換（送信先NAT）、TCP 80番の通信を許可する（ポート変換はしない）
2.1.31.1.3. 前提¶
ユースケースに応じた以下の作業が、完了していることを前提とします。
Managed Firewallの作成
Managed Firewallのインターフェース設定/ロジカルネットワークへの接続
Managed Firewallのルーティング設定（デフォルトゲートウェイの設定）
• Destination IP ：0.0.0.0
• Subnet Mask ：0.0.0.0
• Gatewayアドレス：Internet-GWのゲートウェイIPv4アドレス（例：192.168.1.251）
• Interface：デフォルトゲートウェイを設定するポート（例：Port 4）
※その他必要に応じて、ルーティング設定を追加してください。
Internet-GWのルーティング設定
• 宛先：送信先NATで使用するグローバルIPアドレス（例：153.x.x.10/32）
• ネクストホップ
Managed Firewallの当該インターフェースのIPアドレス（例：192.168.1.254）
※その他必要に応じて、ルーティング設定を追加してください。
WebServer01にて必要に応じた設定
• ルーティング設定、iptables/Windowsファイアウォールなどの設定、名前解決設定など
2.1.31.1.4. 手順①-1 NATオブジェクト作成¶
Destination NATオブジェクトを作成ください。
設定値を投入後、[保存]ボタンをクリックしてください。
| 項目 | 設定値 |
| NAT Name | DNAT_153.x.x.10 |
| SSL-OffLoading | チェック無 |
| External IP Address | 153.x.x.10 |
| Mapped IP Address | 10.1.1.10 |
| External Interface | Port4 |
| Port Forward | チェック無 |
注釈
- External IPアドレスは、他の機器に実際に設定されている（割り当てられている）IPアドレスは使用しないでください。
- External IPアドレスとMapped IPアドレスは、同一のIPアドレスを使用しないでください。
2.1.31.1.5. 手順①-2 オブジェクトの保存¶
ファイアウォールポリシーを作成する前にデバイス管理画面の[変更を保存]をして、オブジェクトを反映ください。
保存が完了すると、[設定を同期]ボタンのみ表示されます。

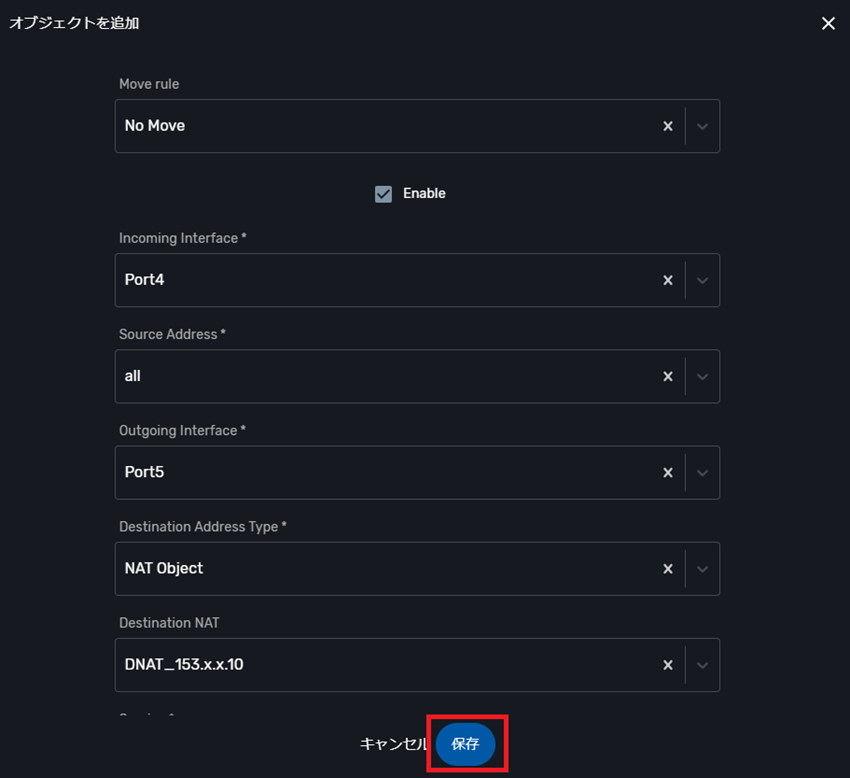

2.1.31.1.6. 手順②-1 ファイアウォールポリシー作成¶
インターネットからWebサーバーに対して、送信先NATを利用してアクセスするファイアウォールポリシーを作成ください。
設定値を投入後、[保存]ボタンをクリックしてください。
| 項目 | 設定値 |
| Enable | チェック有 |
| Incoming Interface | Port4 |
| Source Address | all |
| Outgoing Interface | Port5 |
| Destination Address Type | NAT Object |
| Destination NAT | DNAT_153.x.x.10 |
| Service | HTTP |
| Action | ACCEPT |
| NAT | チェック無 |
| Log | 任意 |
2.1.31.1.7. 手順②-2 ポリシーの保存¶
デバイス管理の[変更を保存]をして、ファイアウォールポリシーを反映ください。
保存が完了すると、[設定を同期]ボタンのみ表示されます。
設定は以上です。
