2.2.19.2. HA構成のネットワーク管理¶
2.2.19.2.1. インターフェースの設定¶
2.2.19.2.1.1. Interface 初期値¶
2.2.19.2.1.2. Interface 設定項目¶
Interfaceの設定項目は、以下の通りです。
項目 |
値 |
説明 |
|---|---|---|
Port |
Port[4-10] |
ポート番号を示します。編集できません。 |
Enable Port |
☐ または ☑ |
チェックしてパラメーターを入力可能にします。
チェックを外すと入力されていた値は消えます。
|
MTU Size |
100-9000 [byte] |
インターフェースの MTU サイズ指定します。
初期値は1500バイトです。
|
Device Id |
UTM-XXXXXX |
お客さまの、HAペアの各デバイスのデバイス名が表示されます。
編集できません。
|
IP Address [CIDR] |
XXX.XXX.XXX.XXX/24 |
ポートに付与するIPアドレスを入力します。
IPアドレスは、下で選択するNetwork IdとSubnet Idのアドレス帯から決めて、入力してください。
サブネット マスクはCIDR表記で入力します。
HA構成の場合、HAペアのデバイス毎にIPアドレスを付与します。
|
Network Id |
（リストから選択） |
お客さまネットワークのリストから、使用したいネットワークのIDを選択します。 |
Subnet Id |
（リストから選択） |
選択したネットワークで使用可能なサブネットのリストから、使用したいサブネットのIDを選択します。 |
VRRP Group ID |
（リストから選択） |
VRRPのグループIDを選択します。
グループIDは、すべてのインターフェイスで同じになるよう設定してください。
同じグループIDのインターフェイスは、Master-Slaveが揃うように動作します。例えばExternal側がフェイルオーバーしたとき、同じグループIDのInternal側もフェイルオーバーするようになります。
|
VRRP ID |
（リストから選択） |
VRRPのIDを選択します。リストには1～100が用意されています。
インターフェース毎に、異なるVRRP IDを選択する必要があります。
また、お客さまが対向機器にVRRPを使用する場合、異なるVRRP IDを選択する必要があります。
|
VRRP IP |
XXX.XXX.XXX.XXX |
VRRPのIPアドレスを入力します。
サブネットマスクは不要です。
|
Virtual MAC |
XX:XX:XX:XX:XX:XX |
お客さまがManage Interfacesでの設定後、仮想のMACアドレスが自動的に付与されます。
編集できません。
|
Preempt |
☐ または ☑ |
Preemptモードを使用するか使用しないかを選択できます。チェックを外すとPreemptモードをOFFに設定できます。
Preemptモードを使用時は、デバイスがフェイルバックできる条件を判定したタイミングで自動的にフェイルバックします。
同じグループIDの場合、Preemptモードの使用有無を合わせる必要があります。
PreemptモードのON/OFFについては下記の注釈を参照ください。
|
Comment |
（半角英数字） |
コメントをつけることができます。
255文字以内で、日本語など2バイトの文字は使用できません。
|
注釈
- VRRP利用時は、接続するロジカルネットワークのDHCP機能(アドレス設定機能)を「有効」としていただくようお願い致します。DHCP機能が「無効」の場合には、弊社ネットワークにおいてソースのアドレスが0.0.0.0でARPリクエストが実施されます。この場合、弊社提供のロードバランサー、Managed FW/UTM等にてARPリプライを返さないことが確認されており、VRRPによる冗長化に影響し、切替わり時に通信断が継続する可能性があります。
- ロジカルネットワーク名を特定条件で作成した場合、作成したネットワークが表示されません。ロジカルネットワークの作成時に、あらかじめ こちら をご参照ください。
- Preempt設定について
- Preempt ONの場合マルチキャスト、ブロードキャスト、未学習ユニキャスト通信（BUM（Broadcast／Unknown Unicast／Multicast）通信が不安定な場合には一部ポートでデバイスに振られている番号の若番から老番、老番から若番に切り替わりが発生するので合計2度の切り替わりが発生しますが、通信は自動回復します。別の理由でVRRPでの切り替わりが発生した場合も同様に若番から老番、老番から若番に切り替わりが発生するので合計2度の切り替わりが発生します。
- Preempt OFFの場合BUM通信が不安定な場合にはデバイスに振られている番号の若番から老番に一部ポートが切り替わり、非対称通信が発生し、お客様で対応(再起動)しないと通信回復しません。別の理由でVRRPでの切り替わりが発生するとアクティブなデバイスからスタンバイしているデバイスに切り替わりが1度発生します。
2.2.19.2.1.3. 使用禁止 IP address¶
100.65.0.0/16
100.66.0.0/15
100.68.0.0/14
100.72.0.0/14
100.76.0.0/15
100.78.0.0/16
100.80.0.0/13
100.88.0.0/15
100.91.0.0/16
100.92.0.0/14
100.126.0.0/15
2.2.19.2.1.4. 使用禁止 VRRP ID¶
ID 11（仮想MACアドレス00:00:5e:00:01:0b）
2.2.19.2.1.5. 設定を準備する¶
- [オートメーション］- [入力情報ベース] -［Cluster Port Management］をクリックすると、インターフェース設定の詳細画面が開きます。HA構成の場合、［UTM Port Management］は使用しません。
- 最新のお客さまネットワーク情報を参照可能にするため、設定対象のデバイスをクリックで選択して［Get Network Info］をクリックします。
- ［Tasks]が表示されます。Get Network Infoのタスクが「緑色」になれば正常終了です。[×]で閉じてください。
- 設定対象のHAペアをクリックで選択し、［Manage Interfaces］をクリックします。
- ［Manage Interfaces］の画面が開きます。Port 2,3は［Manage Interfaces］の画面には表示されません。［Enable Port］をチェックすると設定値を入力できます。
- [IP Address]をクリックします。各デバイスに設定する実IPアドレスを入力し、[OK]をクリックします。
注釈
- 設定値を入力します。
注釈
- デバイスごとの実IPアドレスと仮想IPアドレス（VRRP IP）次の例のように、デバイスごとに実IPアドレスを付与し、その仮想IPアドレス（VRRP）を設定します。例：1つ目のデバイスに192.168.2.101/242つ目のデバイスに192.168.2.102/24IP Address[CIDR]とある場合は、必ずCIDR表記で入力してください。CIDR表記の書式：IPアドレス/サブネット（プレフィックス長）VRRP IPアドレスはCIDR表記ではなく、単一のIPアドレスを入力してください。
- VRRPグループID（VRRP Group ID）VRRPグループIDは、同じグループIDをもつすべてのインターフェイスでステータス（Master, Slave）を追跡します。同じデバイス内（HAペア内）のPort 4からPort 10のうち、VRRPを設定するインターフェイスは、同じグループIDを使用してください。異なるグループIDを使用すると、フェイルオーバーが発生したときなどに正常に動作できなくなる場合があります。
- VRRP ID（VRRP ID）VRRP IDは仮想MACアドレスにかかわるIDです。各社共通でVRRP IDとそのIDに割り当てられる仮想MACは次のように決定しています。
VRRP ID
仮想MACアドレス
1
00:00:5e:00:01:01
2
00:00:5e:00:01:02
...
...
10
00:00:5e:00:01:0a
...
...
20
00:00:5e:00:01:14
...
...
70
00:00:5e:00:01:46
Managed FirewallおよびManaged UTMの対向側の機器でVRRPを使用する場合、互いに異なるVRRP IDを設定する必要があります。同じVRRP IDを使用すると正常に通信できません。 - ID 11（仮想MACアドレス00:00:5e:00:01:0b）はManaged Firewall/UTMおよび隣接する機器のVRRP ID に使用できません。
2.2.19.2.1.6. 設定を適用する¶
- 使用するポート設定が準備できたら、Manage Interfaces画面で［実行］をクリックします。
- [Tasks]が表示されます。
タスク ステータスの説明です。タスクの色
タスクのステータス
（青）
実行中のタスク
（緑）
正常終了したタスク
（赤）
問題が発生したタスク
- すべてのステータスが「緑色」になれば正常終了です。［×］で閉じてください。最後のタスクステータスは「Device Backup」となります。
2.2.19.2.1.7. タスク ステータスと問題発生（赤色）時の対応¶
注釈
インターフェースの設定適用時の問題発生（赤色ステータス）は、お客さま通信に影響が出ます。
問題が発生したタスクはそのままにせず、必ず内容を確認して修正し、すべてのタスクを完了してください。
問題が解決するまでGet Network InfoやManage Interfacesのボタンは無効になります。
注釈
注釈
問題発生状態のまま適用作業を中断すると、お客さまのManaged Firewall / UTMがシャットダウンした状態や疎通できない状態、設定更新されない状態が継続してしまいます。
再実行しても問題が解消されない場合は、Smart Data Platform チケットシステムでお問合せください。
タスク名 |
タスクの説明 |
問題発生時（赤色になったとき）に必要な対応 |
|---|---|---|
Set Context for First UTM |
HA構成の場合、１台目のための環境を準備します。VerifyからAttach Portsまで、および、Start the UTMからUpdate UTM Proxy ARPまで、２台目にも同じタスクが実行されます。 |
赤色になると環境準備に問題が発生しています。10分程度時間をおいて、再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Set Context for Second UTM |
HA構成の場合、2台目のための環境を準備します。VerifyからAttach Portsまで、および、Start the UTMからUpdate UTM Proxy ARPまで、1台目と同じタスクが実行されます。 |
赤色になると環境準備に問題が発生しています。10分程度時間をおいて、再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Verify IP Address Inputs |
設定するIPアドレス（CIDR）を検証します。
HA構成の場合は、接続されたネットワークでDHCPが有効であることも検証します。
|
IPアドレス（CIDR）検証の結果、問題が発生しています。
入力した値を確認し、修正して再度適用を実行してください。
HA構成の場合でこのタスクが赤色になり、「Logical Network connecting to Managed Firewall/UTM must be [DHCP ON].」というメッセージが表示された場合はお客さまのネットワーク環境を確認し、DHCPが無効である場合は有効に変更してから再度適用を実行してください。
また「Subnet xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx（ID番号） does not exist.」というメッセージが表示された場合は 最新のネットワーク情報が取得できていない可能性があります。Smart Data Platform チケットシステムでお問い合わせください。
|
Verify VRRP, MTU Inputs |
設定するVRRPとMTUを検証します。 |
赤色になると検証の結果、問題が発生しています。入力した値を確認し、修正して再度適用を実行してください。 |
Import Ports |
HA構成の場合、プロセスの最初にポート情報を読み込みます。 |
赤色になるとポートの読み込みに問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Stop the UTM |
設定適用プロセスの開始時は、一時的にお客さまのManaged Firewall / UTM をシャットダウンします。
（Start the UTMタスクが完了するまでシャットダウン状態が継続します。）
|
赤色になるとシャットダウンに問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Wait for UTM Ping Reachability from MSA |
お客さまのManaged Firewall / UTMに対して疎通を確認します。 |
赤色になると疎通確認に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Stop Ping Monitoring |
ポート設定の適用前にPing Monitoringを一時停止します。 |
赤色になるとPing Monitoringの一時停止に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Delete Ports |
設定を適用するために、まずはポートをDelete（削除）します。 |
赤色になるとポートのDelete（削除）に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Create Ports |
新しいポートを作成します。 |
赤色になるとポートの作成に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Attach Ports |
作成したポートをAttach（取り付け）します。 |
赤色になるとポートのAttach（取り付け）に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Start the UTM |
お客さまのManaged Firewall / UTMを起動します。 |
赤色になると起動に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Wait for UTM Ping Reachability from MSA |
お客さまのManaged Firewall / UTMに対して疎通を確認します。 |
赤色になると疎通確認に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Verify License Validity |
ライセンスの有効性を確認します。 |
赤色になるとライセンスに問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Update UTM （Interfaces） |
お客さまのManaged Firewall / UTMのインターフェース設定を更新します。 |
赤色になると設定更新に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Update UTM Proxy ARP |
HA構成の場合、お客さまのManaged Firewall / UTMのProxy ARP設定を更新します。 |
赤色になると設定更新に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Device Backup |
変更された設定をシステムへ保存します。 |
赤色になるとシステムに問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
Start Ping Monitoring |
ポート設定の適用後にPing Monitoringを再開します。 |
赤色になるとPing Monitoringの一時停止に問題が発生しています。10分程度時間をおいて再度適用を実行してください。
問題が解消しない場合、 Smart Data Platform チケットシステムでお問合せください。
|
2.2.19.2.2. ルーティングの設定¶
注釈
HA構成の場合、［デバイス］の［Routing］では、［オートメーション］の［Cluster Route Management］で設定した内容を確認することができます。
2.2.19.2.2.1. ルーティング初期値¶
2.2.19.2.2.2. ルーティング 設定項目¶
ルーティング の設定項目は、以下の通りです。
項目 |
値 |
説明 |
|---|---|---|
ID |
（自動付与） |
作成順に付与されるIDです。編集できません。 |
Destination IP |
xxx.xxx.xxx.xxx |
宛先のIPアドレスを10進表記で入力します。 |
Mask |
xxx.xxx.xxx.xxx |
宛先のサブネット マスクを10進表記で入力します。 |
Gateway |
xxx.xxx.xxx.xxx |
このルーティングのゲートウェイIPアドレスを10進表記で入力します。 |
Interface |
Port[4-10] |
このルーティングを設定するポートを選択します。 |
Comment |
（半角英数字） |
コメントをつけたい場合は入力します。
255文字以内で、日本語など2バイトの文字は使用できません。
|
注釈
デフォルトゲートウェイ
デフォルトゲートウェイとして設定したい場合は、Destination IP 0.0.0.0、Mask 0.0.0.0と入力し、Gatewayアドレスとインターフェースを指定してください。
2.2.19.2.2.3. 使用禁止 IP address¶
100.65.0.0/16
100.66.0.0/15
100.68.0.0/14
100.72.0.0/14
100.76.0.0/15
100.78.0.0/16
100.80.0.0/13
100.88.0.0/15
100.91.0.0/16
100.92.0.0/14
100.126.0.0/15
2.2.19.2.2.4. ルーティング追加¶
- ［オートメーション] -［入力情報ベース］に表示されている［Cluster Route Management］の［Manage Routes］をクリックします。
- ［追加］をクリックします。
- 設定値を入力します.設定項目の詳細は、 ルーティング 設定項目 を参照してください。
- 設定が準備できたら、［実行］をクリックして設定の適用を開始します。適用方法の詳細については、 設定を適用する を参照してください。
2.2.19.2.3. プロキシーARPの設定¶
|
プロキシーARPの設定が不要な構成 |
HA構成でインターフェースが接続されているネットワークと同じネットワーク内のIPアドレスをNAT設定する場合必要です。 |
HA構成でも
インターフェースが接続されているネットワークと
異なるネットワークのIPアドレスをNAT設定する場合
は不要です。
|
例）
 インターフェースが接続されているネットワーク192.168.1.0/24の中から、.100をNATのIPアドレスとして使用する場合
|
例）
 インターフェースが接続されているネットワーク192.168.1.0/24とは異なるネットワーク192.168.2.×のアドレスをNATのIPアドレスとして使用する場合
|
2.2.19.2.3.2. プロキシーARP 設定項目¶
項目 |
値 |
説明 |
|---|---|---|
ID |
（自動付与） |
作成順に付与されるIDです。編集できません。 |
IP Address |
xxx.xxx.xxx.xxx |
プロキシーARPの機能で仮想MAC（VMAC）と照合するIPアドレスです。
単一のIPアドレスまたはレンジで指定します。レンジの場合、開始アドレスと終了アドレスをハイフンでつなげます。
|
2.2.19.2.3.3. プロキシーARP の追加¶
- [オートメーション] -［入力情報ベース］-［Cluster Port Management］の[その他アクション]から［Manage Proxy ARP］をクリックします。
- 設定する対象のインターフェース（Port）をクリックします。
- ［追加］をクリックします。
- 設定値を入力します.設定項目の詳細は、 プロキシーARP 設定項目 を参照してください。
- 設定が準備できたら、［実行］をクリックして設定の適用を開始します。適用方法の詳細については、 設定を適用する を参照してください。
2.2.19.2.3.4. プロキシーARP の変更¶
- [オートメーション] -［入力情報ベース］-［Cluster Port Management］の[その他アクション]から［Manage Proxy ARP］をクリックします。
- 設定する対象のインターフェース（Port）をクリックします。
- 変更対象の行を編集します。
- 設定値を変更または削除して、［OK］をクリックします。設定項目の詳細は、 プロキシーARP 設定項目 を参照してください。
- 設定が準備できたら、［実行］をクリックして設定の適用を開始します。適用方法の詳細については、設定を適用する を参照してください。
2.2.19.2.4. デバイスのStop/Start¶
2.2.19.2.5. その他の機能¶
2.2.19.2.6. Ping Execution¶

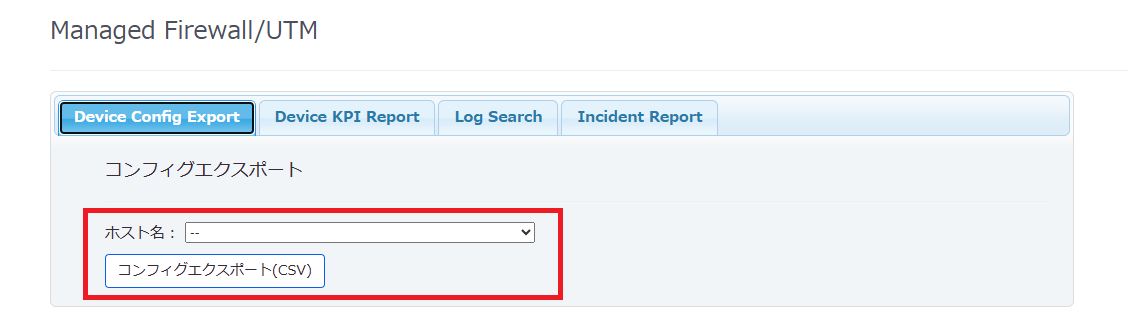

2.2.19.2.7. Config Export機能¶
注釈
ブラウザのリロードにより ドキュメント に反映されます。
注釈
ネットワーク管理 で設定した内容については出力されません。
